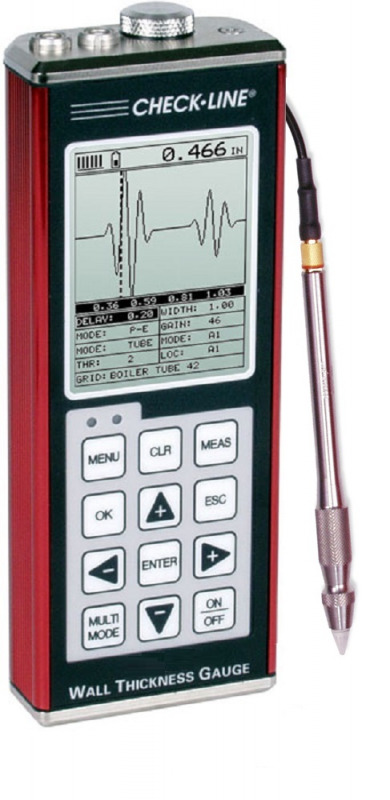

TI-PVX Mesureur d'épaisseur de précision à ultrasons avec balayage A


Fabriqué aux États-UnisLe mesureur d’épaisseur de paroi à ultrasons TI-PVX fournit à l'utilisateur la flexibilité nécessaire pour garantir à la fois une haute résolution et des exigences de pénétration dans le matériau.

C’est l’outil parfait pour effectuer des mesures délicates et de grande précision. Le TI-PVX peut être utilisé avec une variété de capteurs d’élément unique pour des applications spécifiques. Les voici : Standard Delay Line (Pointes en acrylique et graphite pour mesurer des métaux et des plastiques fins), Pencil Delay Line (pour mesurer des endroits difficiles d'accès et des matériaux fins), Contact Transducers (pour des applications variées).

Il y a différentes options d'affichage telles que la forme d’onde RF, +/- affichage de rectification ainsi que de grands chiffres avec la barre de balayage.

En plus, vous trouverez la fonction de balayage B-Scan en fonction du temps qui affiche une section transversale du matériau à tester et qui peut également montrer le profil de la surface opposée du matériau.

Le balayage à grande vitesse est une autre fonction disponible qui accélère le processus d’inspection (32 mesures par seconde). Avec cette fonction, l'utilisateur peut balayer une grande surface dans un temps restreint. Après que le capteur soit retiré du matériau, l’épaisseur minimale mesurée apparaitra sur l’écran.


Caractéristiques
  • Options multiple d’étalonnage : Un point, deux points ou sélection à partir d’une liste de matériaux.
  • Le PVX dispose de 16 réglages d'usine et de 48 réglages personnalisés par l'utilisateur qui peuvent être modifiés selon les applications.
  • Le PVX peut sauvegarder 16 configurations d'usine et 48 configurations personnalisées par l'utilisateur. Les configurations de l'utilisateur peuvent être changées selon les applications.
  • Contrôle du gain AGC pour des mesures en écho multiple et à travers la peinture.
  • Le TI-PVX est équipé avec un enregistreur de données alpha-numérique afin de fournir une polyvalence accrue pour des besoins de reports personnalisés.
  • Fonction de balayage à grande vitesse.
  • Alarme visuelle et sonore avec des valeurs limites hautes et basses pour des tolérances dans des applications spécifiques.
  • Paramètres de résolution réglables.
  • Les fonctions de recherche automatique localisent le(s) point(s) de détection et ajustent les paramètres d’affichage pour montrer, à l'écran, la forme de l'onde.
  • Le TI-PVX est livré avec notre logiciel Windows® PC pour le transfert des données vers et à partir d’un ordinateur.
  • Garantie limitée à 2 ans.
  • Certifié CE.
  • Certificat d’étalonnage NIST inclus.
  • La sonde 1/4", 15 MHz, p/n T-481-5507 est également disponible si vous n'avez pas besoin d'une sonde de type crayon. Indiquez TI-PVX-5507 si vous voulez commander l'appareil dans un set complet avec cette sonde.

Accessoires

PVX-V-BLOCK Porte-sonde pour sonde-stylo TI-PVX


  • Pour un meilleur contrôle et une meilleure répétabilité sur les surfaces plaines et courbes
  • Convient aux sondes stylo TI-PVX

Plus de détails

PVX-V-BLOCK Porte-sonde pour sonde-stylo TI-PVX 127399

TI-SB Bloc d'essai en acier avec certificat de traçabilité


  • Produit de haute précision et finition
  • Certificat du NIST avec les valeurs du test sont inclus

Plus de détails

TI-SB Bloc d'essai en acier avec certificat de traçabilité 125793

TI-SB4 Bloc de test en acier non-certifié


  • Bloc de test en acier non-certifié
  • Pour la vérification de l'étalonnage du mesureur d'épaisseur

Plus de détails

TI-SB4 Bloc de test en acier non-certifié 126277

TICC-MVX Etui de protection pour mesureurs à ultrasons


  • Fabriqué en nylon très résistant
  • Attache ceinture inclue
  • Dragonne et sangle épaule incluses

Plus de détails

TICC-MVX Etui de protection pour mesureurs à ultrasons 126247

CF-AN Fluide de couplage


  • Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
  • Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l

Plus de détails

CF-AN Fluide de couplage 126455

Cic-Wall Etalonnage de mesureur d'épaisseur de parois


  • Etalonnage facile à planifier
  • Délai court
  • Conformément exclusif à DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1
  • Possibilité d'ajuster et de réparer

Plus de détails

Cic-Wall Etalonnage de mesureur d'épaisseur de parois 127035

T-402-5507 Sonde de Remplacement 15 MHz pour le Mesureur à Ultrason TI-007


  • Sonde de remplacement 15 MHz pour TI-007

Plus de détails

T-402-5507 Sonde de Remplacement 15 MHz pour le Mesureur à Ultrason TI-007 126319

Embouts pour TI-PVX
P/N Description Standard / En option Image
X-152-0000 Dia. 1/16” x .450" L Standard Standard
X-752-0000 Dia. 1/8" x .450" L En option En option




Embouts pour TI-PVX-5507
P/N Description Standard / En option Image
X-231-0000 1/4" x 3/8"
Pour tous métaux
(court)
Standard Standard
X-241-0000 1/4" x 1/2"
Pour tous métaux
(long)
Standard Standard
X-633-0000 1/4" x 3/8"
Embout graphite
Pour plastiques fins
(graphite court)
En option En option
X-532-0000 3/16" x 3/8"
Embout conique
Pour tous métaux
(Cône)
En option En option
X-533-0000 3/16" x 3/8"
Embout graphite
Pour plastiques fins
(cône graphite)
En option En option

Kit complet
Le TI-PVX est livré dans un set complet comprenant, l'appareil de mesure, un flacon de fluide de couplage de 113 ml, 2 piles AA, un certificat d’étalonnage NIST, un logiciel de transfert de données, un câble de la sortie série et un manuel d'utilisation - le tout est livré dans une mallette de transport avec protection en mousse.

Spécifications
Plage de mesure :Mode Interface-Echo :
Acier : 1,27 - 25,4 mm, matières plastiques : à partir de 0,127 mm

Mode écho-écho :
Acier : 0,15 - 12,7 mm

Mode contact Pulse-Echo :
Acier 1- 254 mm, matières plastiques à partir de 0,254 mm

Mode contact écho-écho :
Acier à travers peinture : 2,54 - 76,2 mm.
Résolution :Sélectionnable, +/- 0,01 mm, ou +/- 0,001 mm
Vitesse :de 1250 à 9999 mètres/sec
Unités :Système métrique et anglais
Mémoire :ram rémanent de 16 mégabits
Capacité de mémoire :12 000 lectures et formes d’onde (stockage alpha numérique)
Affichage :1/8 de pouce, écran VGA en échelle de gris
Réglages :16 réglages d'usine, 48 réglages définis par l’utilisateur.
Visualisation de l'affichage :A-Scan :
Rectification +/- (vue de demi onde), RF (vue de l’onde entière)

B-Scan :
Coupe transversale en fonction du temps. Vitesse de l’affichage de 15 secondes par écran.

Grands chiffres :
Affichage de l’épaisseur standard. Hauteur des chiffres : 10 mm.

Barre de balayage :
6 mesures par seconde. Visualisation en B-scan et grands chiffres.

Répétabilité du graphique à barres :
Le graphique à barres indique la stabilité de la lecture.
Alimentation :Trois piles alcalines de 1,5 V ou 1,2 V NI CAD AA
Autonomie :150 heures pour les piles alcalines et 100 heures pour les NI CAD
Arrêt automatique :Après 5 min. sans utilisation
Température de fonctionnement :De -10° à 60°C
Dimensions :63,5 x 165 x 31,5 mm
Poids :0,4 kg
Garantie :Mesureur: 2 ans
Sonde: 90 jours
