Série TI-25 Jauges d’Épaisseur de Paroi
La série TI-25 de jauges d’épaisseur ultrasoniques offre une gamme complète de solutions pour la mesure non destructive de l’épaisseur sur les métaux, plastiques et autres matériaux solides — idéale lorsque l’accès est limité à un seul côté.
Que vous ayez besoin d’une jauge simple pour des contrôles ponctuels ou d’un instrument complet pour des applications avancées, la série TI-25 couvre un large éventail de besoins. Reportez-vous au tableau comparatif ci-dessous pour identifier le modèle le mieux adapté à vos exigences.
Caractéristiques principales (selon le modèle) :
- Optimisé pour les surfaces industrielles : Tous les modèles utilisent des sondes à double élément pour de meilleures performances sur les matériaux usés ou non uniformes.
- Modes de mesure polyvalents : Pulse-Echo en standard ; certains modèles prennent en charge l’Echo-Echo pour les mesures à travers les revêtements et les couches de peinture.
- Options de vitesse du matériau : Prise en charge des vitesses prédéfinies et définies par l’utilisateur selon le modèle.
- Fonctionnalités avancées : Les modèles haut de gamme incluent l’enregistrement de données, le mode balayage, les alarmes de limite et le mode différentiel pour les analyses comparatives.
- Affichage facile à lire : Écran LCD rétroéclairé avec indicateur de stabilité de mesure et fonction de mise à zéro intégrée.
Avantages clés :
- Flexibilité d’application : Convient aux tests d’épaisseur sur réservoirs, conduites, coques de navires et éléments structurels.
- Prêt pour le terrain : Boîtier robuste et utilisation intuitive, idéal pour les inspections en usine et sur site.
- Performance évolutive : Une progression claire des modèles d’entrée de gamme vers des unités avancées avec enregistrement et capacités de mesure à travers les revêtements.
Différentes tailles de transducteurs sont disponibles pour s’adapter aux surfaces planes, aux zones courbes ou aux points d’accès restreints. Une gamme de fréquences est proposée pour privilégier soit une profondeur de mesure accrue, soit une meilleure résolution. Selon le modèle, les fonctionnalités incluent la mesure à travers les revêtements, l’enregistrement de données, le mode différentiel et les modes de balayage haute vitesse — rendant la série TI-25 adaptée aussi bien aux inspections de base qu’aux études industrielles avancées.
Contactez-nous afin d’identifier le modèle TI-25 le plus adapté à votre application spécifique.
Caractéristiques

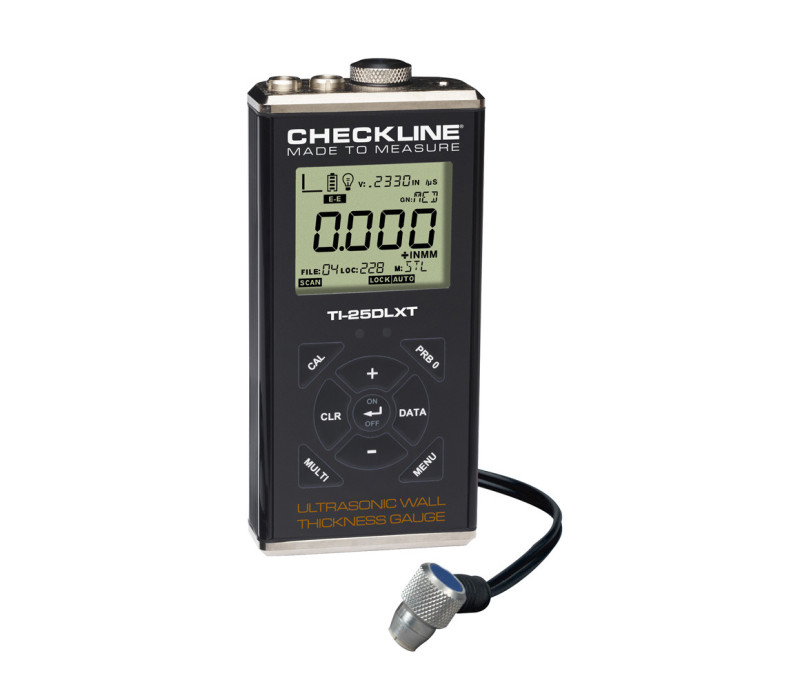

- Mesure à travers les revêtements : Disponible sur les modèles Echo-Echo (TI-25MXT, TI-25DLXT) pour des mesures précises sous les revêtements sans avoir à les retirer.

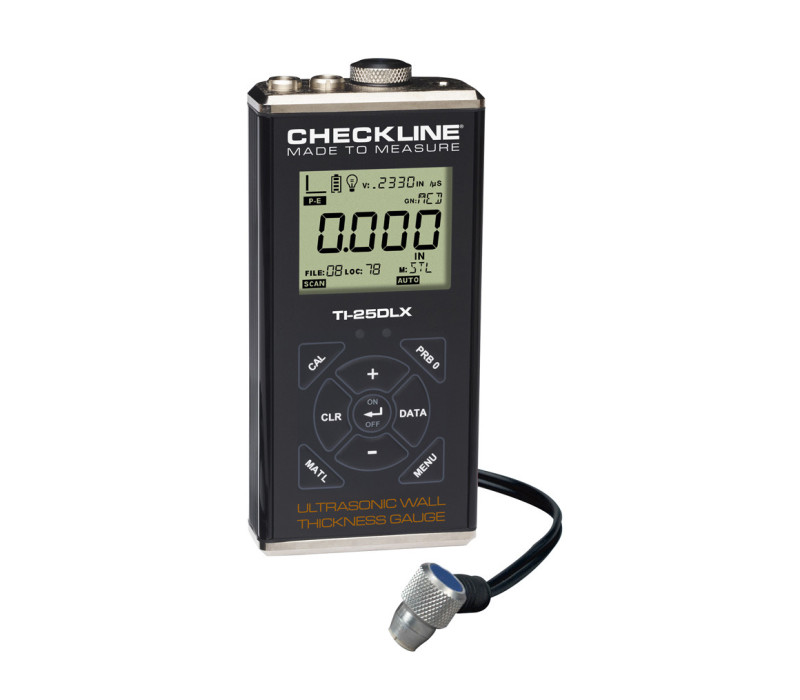

- Mémoire et enregistrement des données : Les modèles DLX et DLXT intègrent une mémoire interne capable de stocker jusqu’à 10 000 mesures.
- Indicateur de stabilité / répétabilité : L’afficheur LCD inclut un graphique à barres de six segments qui fournit un retour en temps réel sur la qualité du signal.
- Compatibilité avec les accessoires : Compatible avec une large gamme de blocs d’étalonnage, de coupleurs et de transducteurs alternatifs.
- Transducteurs spécialisés : En plus des modèles standards, des transducteurs pour hautes températures et utilisation sous l’eau sont disponibles et compatibles avec ces jauges.
- Garantie : Garantie de 5 ans pour le mesureur et 90 jours pour le transducteur.
Les jauges d’épaisseur de paroi de la série TI-25 sont fournies sous forme de kit complet, incluant les éléments suivants :
Version standard :
- Jauge d’épaisseur de paroi par ultrasons série TI-25
- Transducteur ultrasonique – le type de transducteur standard pour chaque modèle est spécifié dans le tableau comparatif ci-dessous
- Bouteille de 120 ml de liquide de couplage
- Certificat d’étalonnage traçable selon le NIST
- 2 piles AA
- Manuel d’utilisation
- Logiciel PC disponible en téléchargement
- Tous les éléments sont livrés dans une mallette en plastique avec intérieur en mousse
Version WOP :
Inclut tous les éléments de la version standard sauf le transducteur.
Cette option est destinée aux utilisateurs souhaitant utiliser un transducteur différent de celui fourni normalement avec le kit.

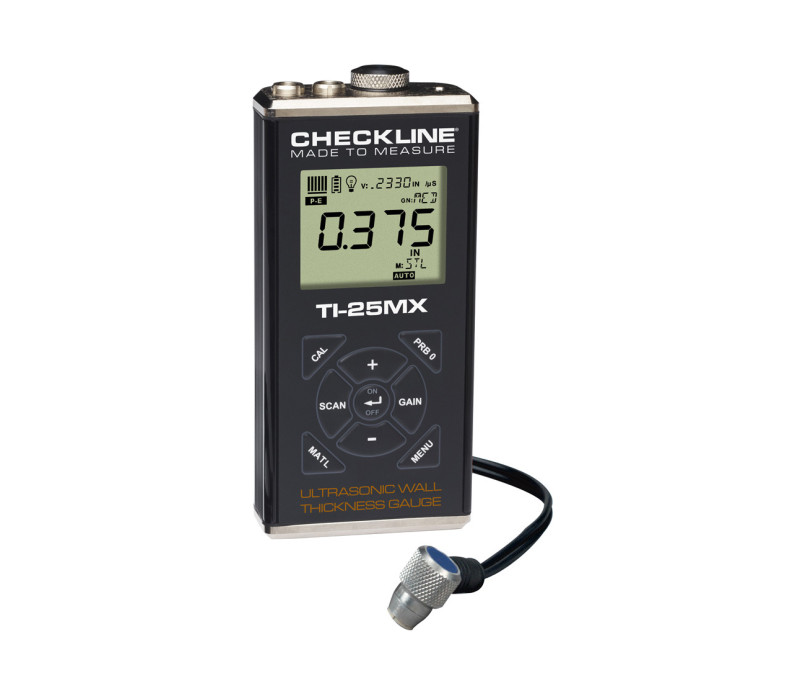

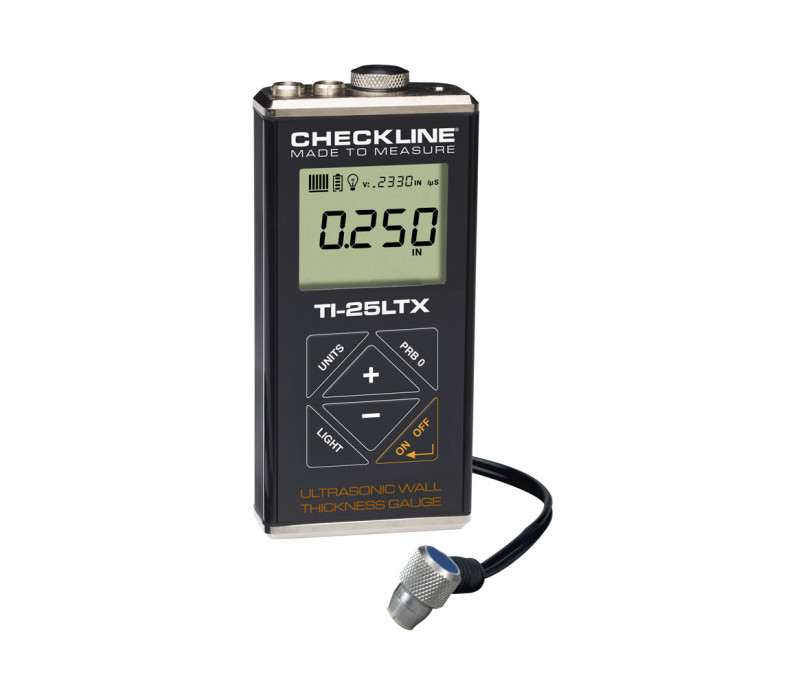

| TI-25MX | TI-25MXT | TI-25DLX | TI-25DLXT | TI-25SX** | TI-25PX** | TI-25LTX** | |
|---|---|---|---|---|---|---|---|

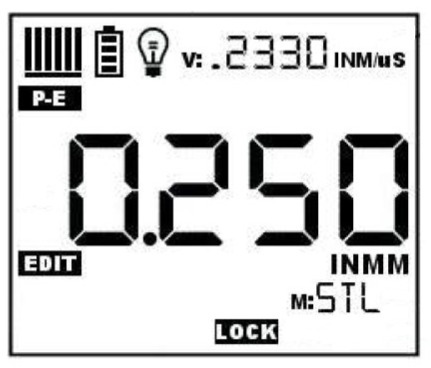

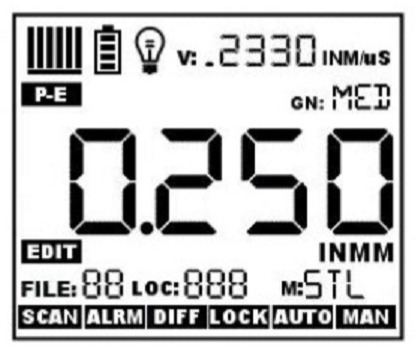

| Écran |  |  |  |  |  |  |  |

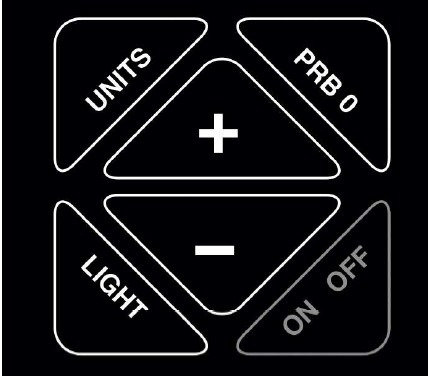

| Clavier |  |  |  |  |  |  |  |
| Plage de mesure avec transducteur standard en acier (*) | 0,6 -150 mm | Pulse - Echo 1,00 to 199,9mm, Echo - Echo 2.54 to 25.40 mm | 0,6 -150 mm | Pulse - Echo 1,00 to 199,9mm, Echo - Echo 2.54 to 25.40 mm | 0,6 -150 mm | 1 - 150 mm | 1 - 150 mm |
| Résolution | 0,01mm | 0,01mm | 0,01mm | 0,01mm | 0,01mm | 0,01mm | 0,05mm |
| Mode de mesure | Pulse-Echo | Pulse-Echo / Echo-Echo | Pulse-Echo | Pulse-Echo / Echo-Echo | Pulse-Echo | Pulse-Echo | Pulse-Echo |
| Plage de vitesse du matériau | 305 - 18.542 m/s | 305 - 18.542 m/s | 305 - 18.542 m/s | 305 - 18.542 m/s | 305 - 18.542 m/s | 305 - 18.542 m/s | 5.920 m/s (steel) |
| Réglages prédéfinis de matériau | 8 | 8 | 8 | 8 | 8 | 0 | 1 |
| Réglages de matériau définis par l’utilisateur | 2 | 2 | 2 | 2 | 2 | 1 | 0 |
| Gain ajustable | |||||||
| Mode de balayage haute vitesse | |||||||
| Mode différentiel | |||||||
| Mode alarme de seuils | |||||||
| Vélocimètre (VX) | |||||||
| Mémoire et enregistrement des données | |||||||
| Transducteur standard | T-102-3300 | T-102-2700 | T-102-3300 | T-102-2700 | T-102-3300 | T-102-2000 | T-102-2000 |
Toutes les jauges de la série TI-25 offrent les caractéristiques communes suivantes : - Sélection des unités de mesure en millimètres ou en pouces - Rétroéclairage LED sélectionnable (MARCHE / ARRÊT / Automatique) - Indicateur de stabilité/répétabilité : indicateur visuel à six segments (affichage complet = signal stable) - Calibration zéro manuelle via un disque intégré à la sonde - Tous les modèles de la série TI-25 utilisent des sondes à double élément - Correction automatique de l’erreur de trajet en V / double trajet pour une précision accrue (*) Différentes plages de mesure disponibles selon le matériau et les sondes ; contactez-nous pour plus d’informations. ** Sans option de calibration automatique |
|||||||
 | Rayon minimal pour surfaces convexes | 8,89 mm |
| Rayon minimal pour surfaces concaves | 76,2 mm | |
 | Hauteur minimale | 25,0 mm |
 | Diamètre minimal de l’échantillon | 3,8 mm |
 | Epaisseur minimale du substrat - F | N/A |
| Epaisseur minimale du substrat - NFe | N/A |
Produits associés
TI-CMX Mesureur d'épaisseur de parois et de revêtements à ultrasons
- Large gamme de sondes émetteur-récepteur qui peuvent être utilisées pour presque toutes les applications.
- Barre graphique avec valeurs de début et de fin, réglable par l’utilisateur, permettant de fournir une plus grande résolution autour de la valeur d’épaisseur cible.
- L'appareil peut mesurer à la fois l'épaisseur des revêtements et des couches de peintures ainsi que l’épaisseur de la paroi (lors d’une seule mesure).
Plus de détails
TI-MVX Mesureur d'épaisseur à ultrasons avec affichage amélioré et gain réglable
- Le MVX est équipé de multiples options d'affichage pour fournir aux utilisateurs un ensemble complet d'outils d'inspection : (forme d'onde RF, + / - forme d'onde rectifiée, B-Scan en fonction du temps et des grands chiffres).
- La commande automatique de gain AGC permet des mesures à travers la peinture en fonctionnement multimode.
- Le MVX peut stocker 64 configurations personnalisables par l’utilisateur. Tous les réglages d’usine peuvent être sélectionnés, modifiés et sauvegardés à n’importe quel endroit de l’installation.
Plus de détails
TI-MMX-SDL Appareil de mesure d'épaisseurs de paroi haute performance avec enregistrement de données
- Equipé de multiples options d'affichage pour fournir aux utilisateurs un ensemble complet d'outils d'inspection : (forme d'onde RF, + / - forme d'onde rectifiée et des grands chiffres).
- La fonction basée sur le temps B-Scan montre la coupe traversale du matériau. Elle est communément utilisée pour afficher le profil de la surface inférieure du matériau.
- La commande automatique de gain AGC permet des mesures à travers la peinture en fonctionnement multimode.
Plus de détails
TI-007X Jauge d'épaisseur de paroi à ultrasons de précision
- Mode de balayage, 100 mesures / seconde. Faites glisser la sonde sur une grande surface, la plus petite valeur mesurée pendant le scan sera affichée.
- Livraison avec certificat d'étalonnage traçable NIST
- Rétroéclairage réglable ON/OFF/AUTO
Plus de détails
Accessoires
TI-V-BLOCK Support Capteur
- Le support du capteur en V offre à l’utilisateur un meilleur contrôle et reproductibilité pour des mesures effectuées sur des tuyaux et d’autres surfaces arrondies.
Pour uniquement des transducteurs 3/16" & 1/4".
Plus de détails
CF-AN Fluide de couplage
- Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
- Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l
Plus de détails
TI-SB Bloc d'essai en acier avec certificat de traçabilité
- Produit de haute précision et finition
- Certificat du NIST avec les valeurs du test sont inclus
Plus de détails
TI-SB4 Bloc de test en acier non-certifié
- Bloc de test en acier non-certifié
- Pour la vérification de l'étalonnage du mesureur d'épaisseur
Plus de détails
Piles AA rechargeables Li-Ion via USB vers USB-C
- Batterie rechargeable Li-Ion
- Tension stable de 1,5 V sur 95% du temps d'exécution
- Chargé via le câble USB vers USB-C
Plus de détails
Spécifications
| Plage de mesure (transducteur standard sur acier): | - TI-25MX, TI-25DLX et TI-25SX : 0,6 - 150 mm - TI-25MXT et TI-25DLXT : Pulse-Echo de 1,00 à 199,9 mm, Echo-Echo de 2,54 à 25,40 mm - TI-25PX et TI-25LTX : 1 - 150 mm |
| Résolution: | 0,01 mm (0,05 mm pour le TI-25LTX) |
| Unités de mesure: | Sélectionnables en millimètres ou en pouces |
| Plage de vitesses: | Réglable de 305 à 18 542 m/s (sauf TI-25LTX) |
| Affichage: | - LCD 4,5 chiffres, hauteur de caractère : 13 mm - Rétroéclairage sélectionnable (MARCHE/ARRÊT/Automatique) - Conception segmentée pour afficher clairement les fonctions avancées |
| Fréquence de rafraîchissement de l’écran: | 10 Hz |
| Fréquence d’impulsion: | 200 Hz (200 impulsions par seconde) |
| Câble du transducteur: | Câble étanche de 1,2 m avec connecteurs non polarisés |
| Alimentation: | 2 piles AA (piles rechargeables également acceptées) |
| Autonomie de la batterie: | Jusqu’à 45 heures d’utilisation continue (selon le type de pile) |
| Plage de température de fonctionnement: | - Environnement : -30 °C à +75 °C - Matériau testé : -20 °C à +100 °C Des sondes pour températures plus élevées sont disponibles sur demande |
| Boîtier: | Corps en aluminium extrudé avec extrémités nickelées, construction étanche |
| Dimensions: | 63,5 × 31,5 × 131,3 mm (L × l × H) |
| Indice de protection: | IP65 |
| Poids: | 308 g |
| Poids d’expédition: | 1,45 kg |
| Certification: | Traçable selon le NIST et conforme à la norme MIL-STD-45662A, certification CE |
| Garantie: | - Jauge : 5 ans - Transducteur : 90 jours |
