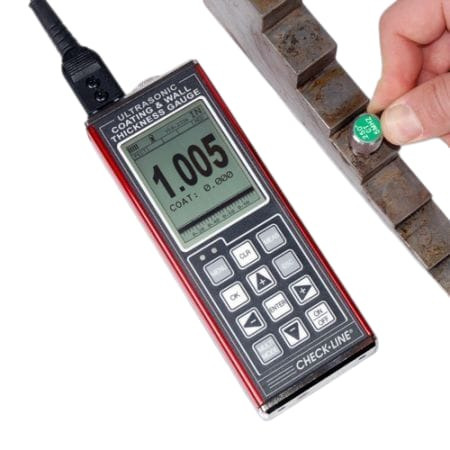

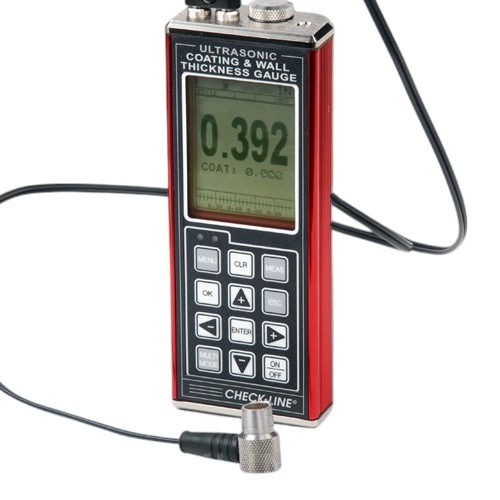

Série TI-CMX – Jauges d’épaisseur ultrasoniques
La série TI-CMX de jauges ultrasoniques d’épaisseur de revêtement et de paroi de Checkline est conçue pour offrir des mesures rapides et précises depuis un seul côté, idéales pour les applications sur matériaux peints, revêtus ou difficiles d’accès. Avec quatre modèles disponibles, la série TI-CMX offre une flexibilité adaptée aux différents niveaux de complexité d’inspection et aux besoins des utilisateurs.
Que vous réalisiez de simples contrôles de revêtement ou des inspections avancées avec visualisation de la forme d’onde, la série TI-CMX comprend une version adaptée à vos exigences : TI-CMX, TI-CMXDL, TI-CMXDLP et TI-CMXDLP-C.
Caractéristiques clés (selon le modèle) :
- Quatre options de modèles : Choisissez entre affichage standard, enregistrement de données, vérification des échos ou interface A-Scan en couleur.
- Modes de mesure complets : Inclut Pulse-Echo (P-E), Echo-Echo (E-E), Pulse-Echo + Coating (P-E+CT), revêtement seul (CT) et Pulse-Echo avec compensation de température (PETP).
- Echo-Echo-Verify (E-EV) : Améliore la précision grâce à une validation supplémentaire des échos, disponible sur les modèles DLP et DLP-C.

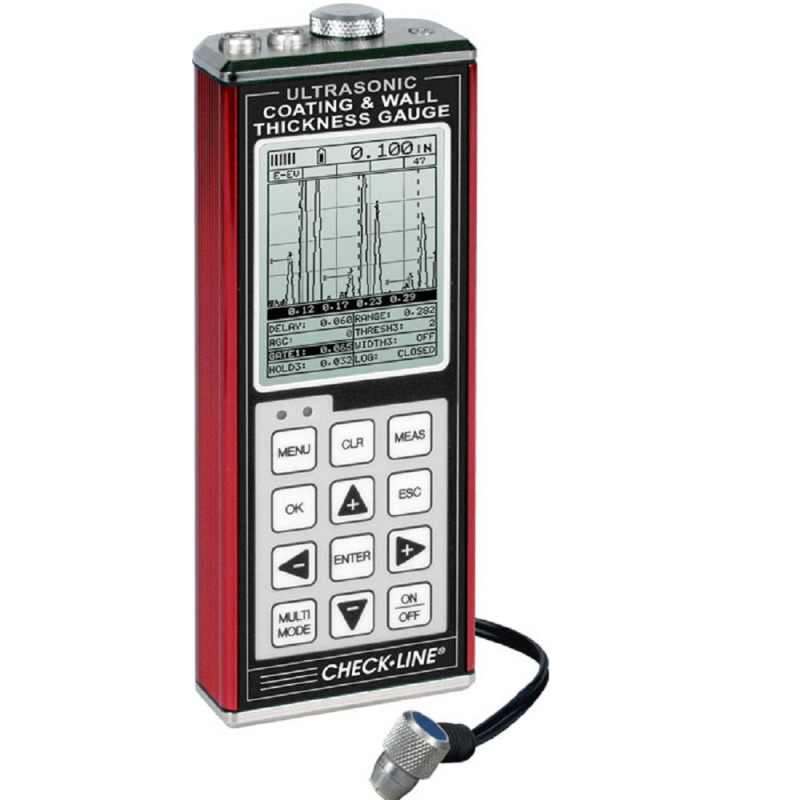

- Visualisation de la forme d’onde : Les modèles TI-CMXDLP et TI-CMXDLP-C incluent l’affichage A-Scan pour l’analyse en temps réel du signal d’écho dans les applications exigeantes.
- Interface et stockage des données : Connectivité USB et mémoire intégrée sur tous les modèles, sauf la version de base TI-CMX.
Avantages clés :

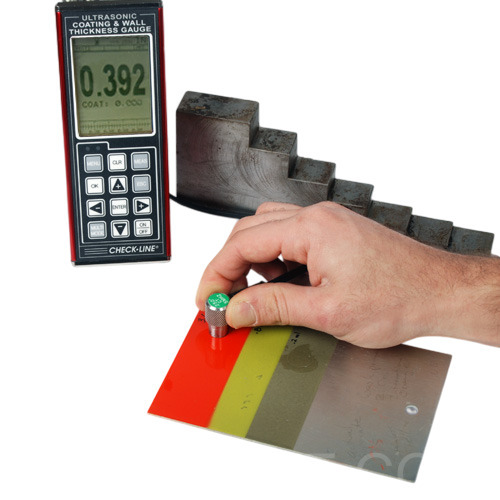

- Adaptable à toute tâche d’inspection : Mesure avec précision l’épaisseur de revêtement et de paroi ensemble ou séparément, même dans des conditions variables.
- Interface utilisateur intuitive : Tous les modèles disposent de menus clairs et d’une configuration rapide, facilitant leur utilisation aussi bien sur site qu’en laboratoire.
- Robuste et fiable : Conçu avec un boîtier en aluminium durable pour résister aux environnements industriels les plus exigeants.
- Technologie évolutive : La série TI-CMX offre une plateforme modulable, des inspections de base aux vérifications avancées basées sur la forme d’onde.
La série TI-CMX associe une technologie ultrasonique avancée à un design ergonomique et une grande flexibilité d’affichage, en faisant une solution idéale pour les professionnels du contrôle d’épaisseur de revêtement et de la surveillance de la corrosion recherchant précision, adaptabilité et facilité d’utilisation dans un seul instrument.
Contactez-nous pour trouver le modèle TI-CMX le plus adapté à votre environnement d’inspection et à vos besoins techniques.
Caractéristiques

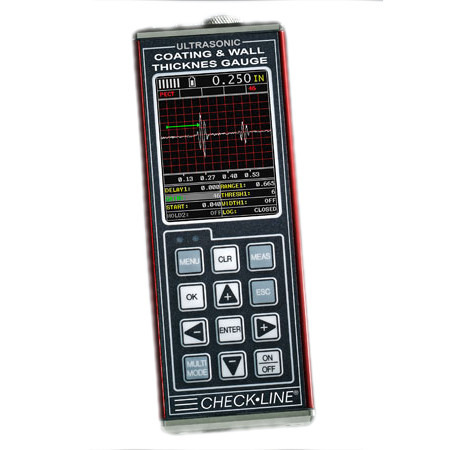

- Modèles disponibles: Choisissez parmi quatre versions : TI-CMX (standard), TI-CMXDL (avec enregistrement de données), TI-CMXDLP (A-Scan) et TI-CMXDLP-C (affichage couleur avec A-Scan).
- Polyvalence de mesure: Mesure aussi bien l’épaisseur de paroi que celle du revêtement, ensemble ou séparément, avec plusieurs modes d’inspection.
- Indicateur de stabilité/répétabilité: Un indicateur visuel à six barres (écran complet = signal stable)
- Echo-Echo-Verify (E-EV): Mode de vérification avancée utilisant des échos supplémentaires pour améliorer la précision lors de mesures critiques.
- Compensation de température: Le mode PETP ajuste les lectures dans des conditions de température élevée ou variable.
- Visualisation de la forme d’onde: Les modèles TI-CMXDLP et DLP-C incluent un affichage A-Scan pour l’analyse des échos sous forme d’onde.

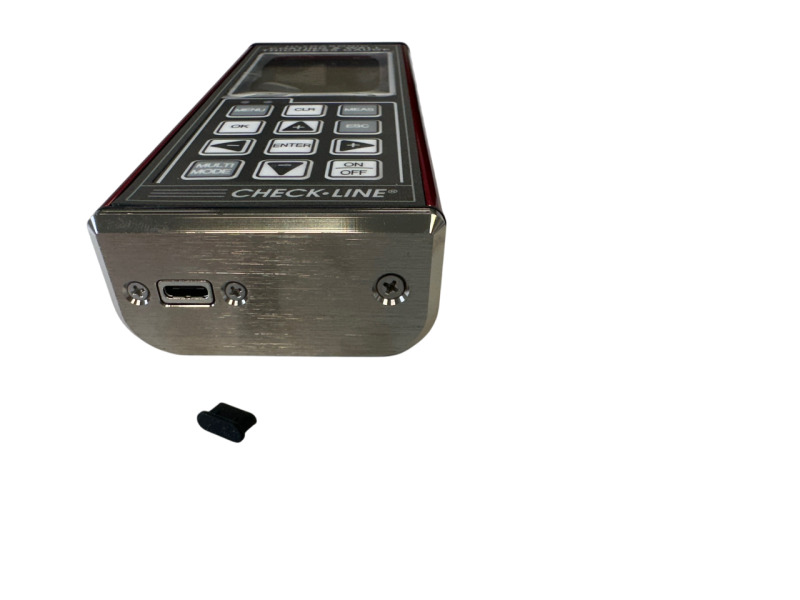

- Connectivité USB: Tous les modèles sont équipés d’un port USB pour mises à jour et transfert de données vers PC ou systèmes externes. (Le modèle TI-CMX ne dispose pas de fonction d’enregistrement de données)
- Grand écran LCD: Équipé d’un rétroéclairé, il affiche des informations détaillées sur le processus de mesure, facilitant la lecture et les réglages dans tout environnement.
- Construction robuste: Boîtier en aluminium résistant, conçu pour les environnements industriels exigeants.
- Interface facile à utiliser: Navigation intuitive via menus et indicateurs visuels permettant une configuration rapide et une utilisation sécurisée.
- Certification CE et garantie: Tous les modèles sont certifiés CE et incluent 2 ans de garantie sur l’appareil.

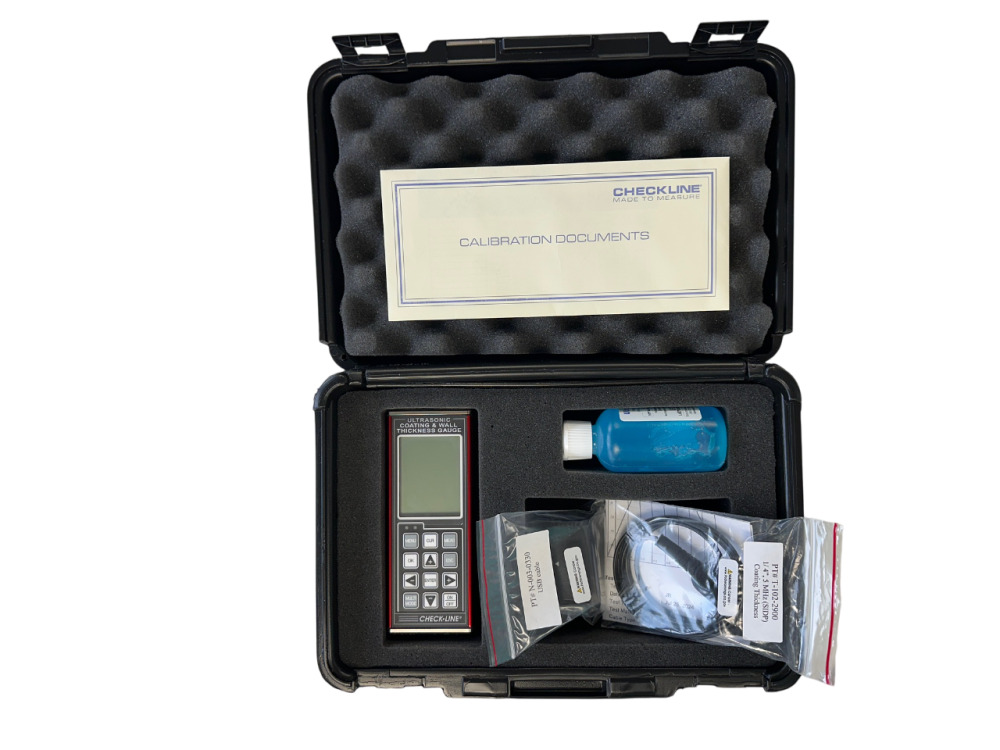

La série TI-CMX est fournie en kit complet comprenant :
- la jauge,
- sonde T-102-2900,
- bouteille de 120 ml de liquide de couplage,
- 3 piles AA,
- certificat d’étalonnage NIST,
- manuel d’utilisation,
- câble USB-C,
- le tout dans une mallette avec intérieur en mousse adaptée.
Le logiciel de transfert de données est disponible en téléchargement.
Version haute température:
Inclut tous les éléments de la version standard, mais avec le transducteur T-102-2900-H pour haute température (150 °C).
Version WOP (Without Probe):
Inclut tous les éléments de la version standard sauf le transducteur.
Cette option est destinée aux utilisateurs souhaitant utiliser un transducteur différent de celui normalement fourni avec le kit.
| Modèle | CMX (Standard) | CMX-DL (Enregistrement de données) | CMX DLP (Avancé) | CMX-DLP-C (Couleur) |
|---|---|---|---|---|
| Écran A-Scan | • + Rectifié • - Rectifié • Forme d’onde complète (RF), vue verticale et horizontale | • + Rectifié • - Rectifié • Forme d’onde complète (RF), vue verticale et horizontale | ||
| Résolution de mesure | 0,01 mm | 0,01 mm | 0,01 mm ou 0,001 mm sélectionnable | 0,01 mm ou 0,001 mm sélectionnable |
| Fonctions supplémentaires | ||||
| Fenêtres de mesure (Gates) | 3 gates entièrement réglables: début, fin, largeur et seuil | 3 gates entièrement réglables: début, fin, largeur et seuil | ||
| Amortissement | Amortissement réglable (50 – 1500 Ω) | Amortissement réglable (50 – 1500 Ω) | ||
| Mémoire et enregistrement des données | • Mémoire interne de 4 Go • Enregistrement séquentiel et en grille • Identification alphanumérique par lots • OBSTRUCT signale les emplacements inaccessibles • Capture graphique en bitmap et affichage | • Mémoire interne de 4 Go • Enregistrement séquentiel et en grille • Identification alphanumérique par lots • OBSTRUCT signale les emplacements inaccessibles • Capture graphique en bitmap et affichage | • Mémoire interne de 4 Go • Enregistrement séquentiel et en grille • Identification alphanumérique par lots • OBSTRUCT signale les emplacements inaccessibles • Capture graphique en bitmap et affichage | |
| Plage de fréquence du transducteur | 1 - 10 MHz | 1 - 10 MHz | 1 - 10 MHz | 1 - 20 MHz |
| Écran | • 1/8 VGA (niveaux de gris), 62 × 45,7 mm (2,4 × 1,8”) zone visible | • 1/8 VGA (niveaux de gris), 62 × 45,7 mm (2,4 × 1,8”) zone visible | • 1/8 VGA (niveaux de gris), 62 × 45,7 mm (2,4 × 1,8”) zone visible | • 1/4 VGA AMOLED couleur, 57,6 × 43,2 mm (2,27 × 1,7”) zone visible • Mode paysage |
| Fréquence de rafraîchissement de l’écran | 25 Hz | 25 Hz | 25 Hz | 120 Hz |
| Gain | • Contrôle de gain manuel ou automatique (AGC) avec plage de 110 dB (limitée) | • Contrôle de gain manuel ou automatique (AGC) avec plage de 110 dB (limitée) | • Contrôle de gain manuel ou automatique (AGC) avec plage de 110 dB (limitée) | • Contrôle de gain manuel ou automatique (AGC) avec plage de 110 dB (limitée) • Gain dépendant du temps (TDG) avec pente réglable |
 |  |  |  |  |
| Le Scan Mode mesure 64 fois par seconde, affichant la valeur maximale et minimale enregistrée pendant l’intervalle de balayage. La fréquence d’échantillonnage est de 200/sec lorsque la mesure de revêtement est désactivée. | Le B-Scan affiche une vue en coupe transversale temporelle du matériau testé, du contour d’un point aveugle ou de la partie inférieure d’une conduite ou d’un réservoir. Dans cette vue, le revêtement peut être mesuré comme une couche distincte identifiée avec sa propre vitesse. | RF A-Scan Display – Réflexion réelle de l’onde ultrasonore renvoyée depuis la surface opposée du matériau testé. Dans cette vue, l’onde sinusoïdale complète est affichée. | RECT A-Scan Display – Dans cette vue, seule la moitié de l’onde sinusoïdale est affichée (positive ou négative). | RECT A-Scan Display – Avec le menu désactivé, cette vue affiche le revêtement et l’épaisseur de paroi comme des couches distinctes utilisant leurs propres vitesses. |
| Disponible sur tous les modèles TI-CMX | Disponible sur tous les modèles TI-CMX | Disponible uniquement sur les modèles TI-CMXDLP et TI-CMXDLP-C | Disponible uniquement sur les modèles TI-CMXDLP et TI-CMXDLP-C | Disponible uniquement sur les modèles TI-CMXDLP et TI-CMXDLP-C |
Produits associés
Série TI-25 Jauges d’Épaisseur de Paroi
- Mémoire et enregistrement des données : Les modèles DLX et DLXT intègrent une mémoire interne capable de stocker jusqu’à 10 000 mesures.
- Compatibilité avec les accessoires : Compatible avec une large gamme de blocs d’étalonnage, de coupleurs et de transducteurs alternatifs.
- Garantie : Garantie de 5 ans pour le mesureur et 90 jours pour le transducteur.
Plus de détails
TI-UMX2 Mesureur sous-marin d'épaisseur à ultrasons
- Le boitier est conçu pour une utilisation jusqu'à 300 mètres de profondeur (1000 pieds) avec affichage rétroéclairé
- Résolution de 0.001" (0.01 mm) unités en pouces ou mm définies par l'utilisateur
- Inclus mémoire de 5000 valeurs, paramètres et formes d'ondes en format séquentiel ou grille (ligne/colonne)
Plus de détails
TI-PVX Mesureur d'épaisseur de précision à ultrasons avec balayage A
- Options multiple d’étalonnage : Un point, deux points ou sélection à partir d’une liste de matériaux.
- Le PVX dispose de 16 réglages d'usine et de 48 réglages personnalisés par l'utilisateur qui peuvent être modifiés selon les applications.
- Le PVX peut sauvegarder 16 configurations d'usine et 48 configurations personnalisées par l'utilisateur. Les configurations de l'utilisateur peuvent être changées selon les applications.
Plus de détails
TI-007X Jauge d'épaisseur de paroi à ultrasons de précision
- Mode de balayage, 100 mesures / seconde. Faites glisser la sonde sur une grande surface, la plus petite valeur mesurée pendant le scan sera affichée.
- Livraison avec certificat d'étalonnage traçable NIST
- Rétroéclairage réglable ON/OFF/AUTO
Plus de détails
Accessoires
TICC-MVX Etui de protection pour mesureurs à ultrasons
- Fabriqué en nylon très résistant
- Attache ceinture inclue
- Dragonne et sangle épaule incluses
Plus de détails
TI-SB Bloc d'essai en acier avec certificat de traçabilité
- Produit de haute précision et finition
- Certificat du NIST avec les valeurs du test sont inclus
Plus de détails
TI-SB4 Bloc de test en acier non-certifié
- Bloc de test en acier non-certifié
- Pour la vérification de l'étalonnage du mesureur d'épaisseur
Plus de détails
TI-V-BLOCK Support Capteur
- Le support du capteur en V offre à l’utilisateur un meilleur contrôle et reproductibilité pour des mesures effectuées sur des tuyaux et d’autres surfaces arrondies.
Pour uniquement des transducteurs 3/16" & 1/4".
Plus de détails
CF-AN Fluide de couplage
- Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
- Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l
Plus de détails
CF-4H Fluide de Couplage hautes températures
- Plage de température :
De 0° à 600° F
De -18 à 315 °C
Plus de détails
Piles AA rechargeables Li-Ion via USB vers USB-C
- Batterie rechargeable Li-Ion
- Tension stable de 1,5 V sur 95% du temps d'exécution
- Chargé via le câble USB vers USB-C
Plus de détails
Cic-Wall Etalonnage de mesureur d'épaisseur de parois
- Etalonnage facile à planifier
- Délai court
- Conformément exclusif à DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1
- Possibilité d'ajuster et de réparer
Plus de détails
Spécifications
| Plage dans l’acier avec transducteur standard: | Pulse-Echo Mode : Détection de piqûres et de défauts, mesure de 0,63 à 254 mm Echo-Echo Mode : Mesure à travers peinture et revêtements, de 2,54 à 102 mm Pulse-Echo-Coating Mode : 0,63 à 254 mm et revêtement de 0,01 à 2,54 mm La plage peut varier ± selon l’épaisseur du revêtement |
| Plage d’épaisseur de revêtement: | 0,013 - 2,540 mm avec une résolution de 0,01 mm (0,001 pour les versions DLP et DLP-C) |
| Résolution: | TI-CMX et TI-CMXDL : 0,01 mm TI-CMXDLP(C) : peut être commuté entre 0,01 et 0,001 (selon le matériau, les conditions de surface et le transducteur sélectionné) |
| Type de transducteur: | Double élément |
| Reconnaissance du transducteur: | Le transducteur peut être reconnu automatiquement ou sélectionné manuellement dans une liste |
| Plage de vitesse: | 309,88 - 18.542 m/s |
| Unités de mesure: | Pouces ou mm |
| Mémoire (non pour TI-CMX): | 4 Go de mémoire interne |
| Température de fonctionnement: | -10 ºC à +60 ºC |
| Transducteur standard: | T-102-2900 |
| Alimentation: | 3 × piles AA et via USB |
| Autonomie de la batterie: | - Alcalines : niveaux de gris 35 h, couleur 12 h - Ni-Cad : niveaux de gris 10 h, couleur 5 h - Ni-MH : niveaux de gris 35 h, couleur 12 h |
| Dimensions: | 63,5 × 165 × 31,5 mm |
| Poids de l’appareil: | 383 g – piles incluses |
| Poids à l’expédition: | 1,75 kg |
| Interface: | USB |
| Garantie: | 2 ans, 90 jours pour la sonde |
| Certification: | Certifié CE, étalonnage d’usine traçable aux normes NIST |
