Termes techniques
Vitesse du matériau (Étalonnage du matériau) : C’est la vitesse à laquelle les ondes sonores se propagent à travers un matériau donné. Chaque matériau possède une vitesse spécifique que la jauge utilise pour calculer l’épaisseur en multipliant la vitesse par le temps mesuré et en divisant le résultat par deux. Un étalonnage précis nécessite de régler la bonne vitesse du son pour le matériau testé. Comme la vitesse varie avec la température, il est important d’étalonner la jauge à une température proche de celle de l’environnement de mesure.
|
Transducteurs à contact direct :
Mesures Pulse-Echo : Dans ce mode, le transducteur émet une impulsion ultrasonore qui se réfléchit sur la paroi arrière du matériau et revient. Le temps de transit est utilisé pour calculer l’épaisseur totale, de la sonde jusqu’à la paroi opposée.
Lorsqu’un revêtement est présent, l’épaisseur totale (revêtement + matériau de base) est mesurée. Comme la plupart des revêtements ont une vitesse sonore beaucoup plus faible (souvent < 50 %), les revêtements épais peuvent affecter considérablement la précision.
Les transducteurs à contact direct présentent également une zone morte proche de la surface plus importante, réduisant leur précision pour les applications à parois fines.

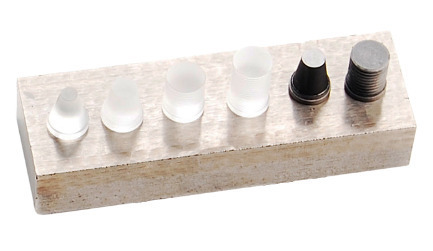

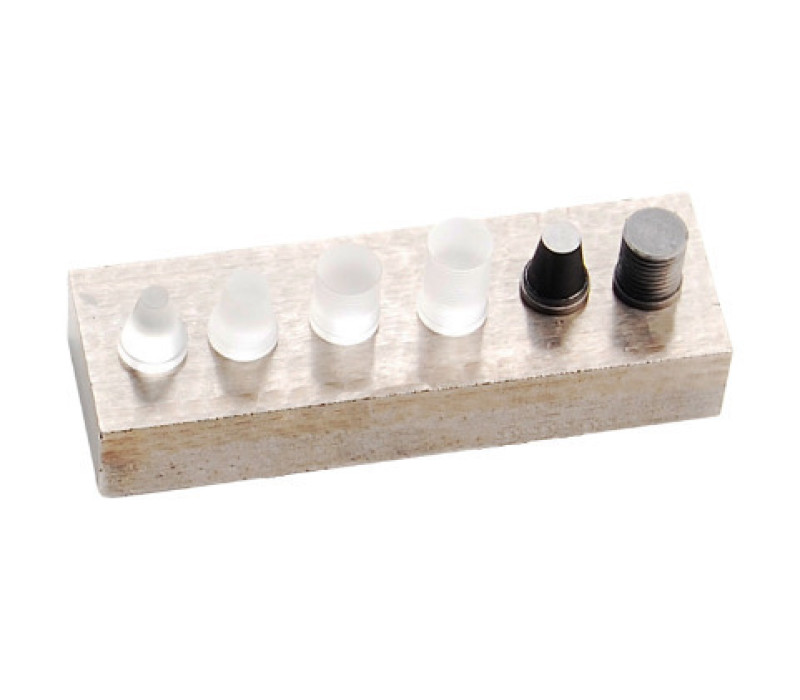

Transducteurs à ligne de retard :
Mesures Interface-Echo : Dans ce mode, le transducteur émet une impulsion ultrasonore qui se réfléchit partiellement sur la paroi avant puis sur la paroi arrière du matériau, avant de revenir à la sonde. Le temps de transit est utilisé pour calculer l’épaisseur entre les deux réflexions.
Mesures Echo-Echo : Ce mode mesure le temps entre deux échos, en ignorant la couche de revêtement. Il fournit une mesure plus précise du matériau de base en présence de revêtements. Echo-Echo nécessite un transducteur à forte atténuation et présente des limites quant à l’épaisseur minimale et maximale mesurable par rapport au mode Pulse-Echo.
|
 |
Mode de balayage haute vitesse : Permet le balayage rapide de grandes surfaces avec jusqu’à 140 mesures par seconde. L’écran se rafraîchit à 25 Hz, ce qui facilite la détection efficace des points d’épaisseur minimale.
Mode alarme de limites : Permet de définir des seuils hauts et bas afin de recevoir des alertes visuelles et sonores lorsque les mesures sortent de la plage acceptable. Idéal pour un contrôle qualité rapide.
Mode différentiel : Affiche l’écart par rapport à une valeur nominale définie par l’utilisateur. Cette fonction est essentielle pour contrôler les tolérances de fabrication et identifier les pertes de matériau ou la corrosion.
Vélocimètre (Mode VX) : Transforme la jauge en un vélocimètre dédié, affichant la vitesse du son en m/s. Utile pour une caractérisation basique des matériaux, comme les tests de nodularité ou de dureté basés sur les valeurs de vitesse.

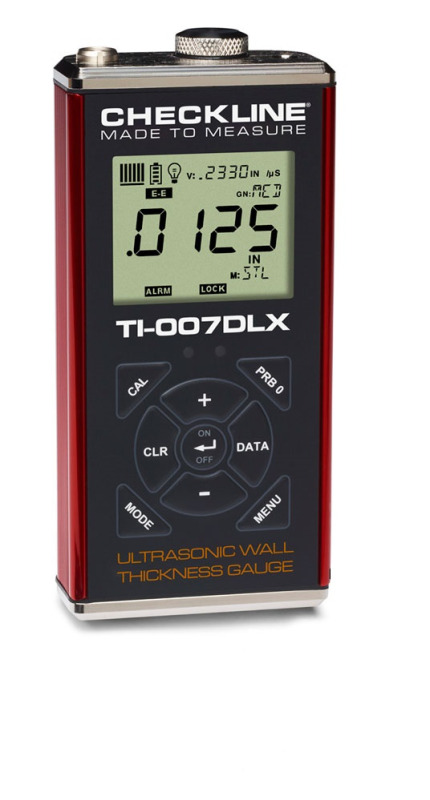

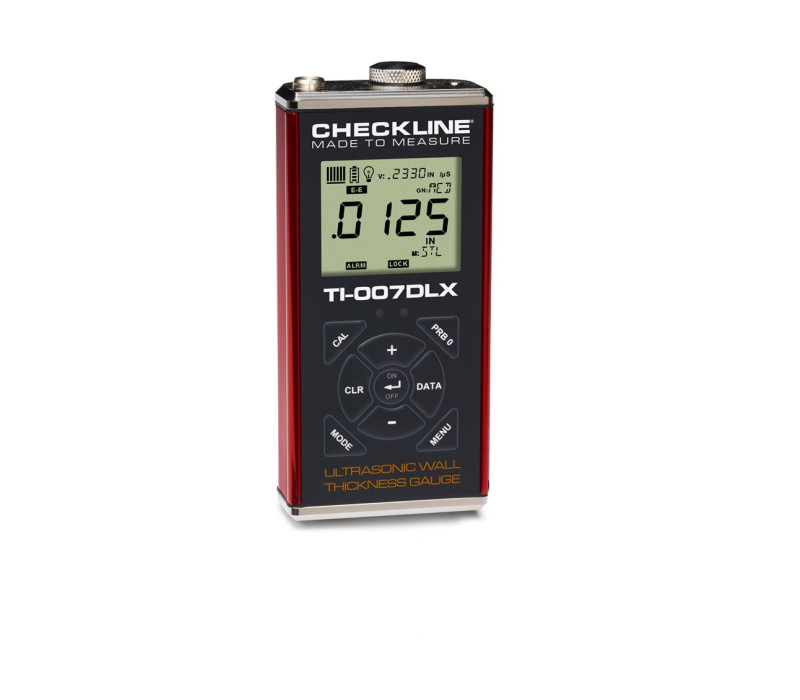

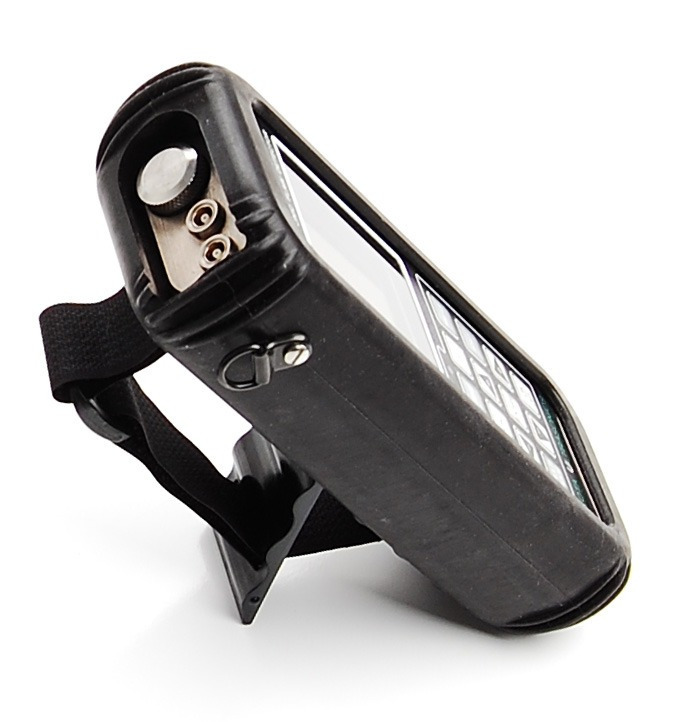

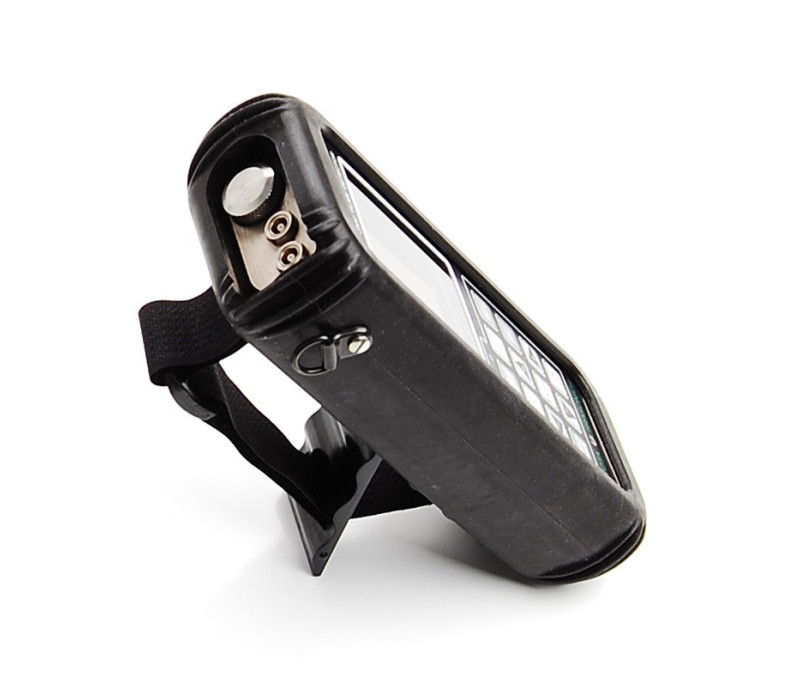

Gain réglable : La série TI-007X offre une amplification du signal flexible via le Manual Gain, le Automatic Gain Control (AGC) et le Time Dependent Gain (TDG), garantissant la visibilité des échos sur différents matériaux et épaisseurs de paroi.
Time Dependent Gain (TDG) : En modes Echo-Echo ou Echo-Echo-Verify, les amplitudes des échos diminuent naturellement avec le temps. Le TDG compense cet effet en augmentant progressivement le gain, maintenant une visibilité constante des échos et améliorant la précision des mesures.
