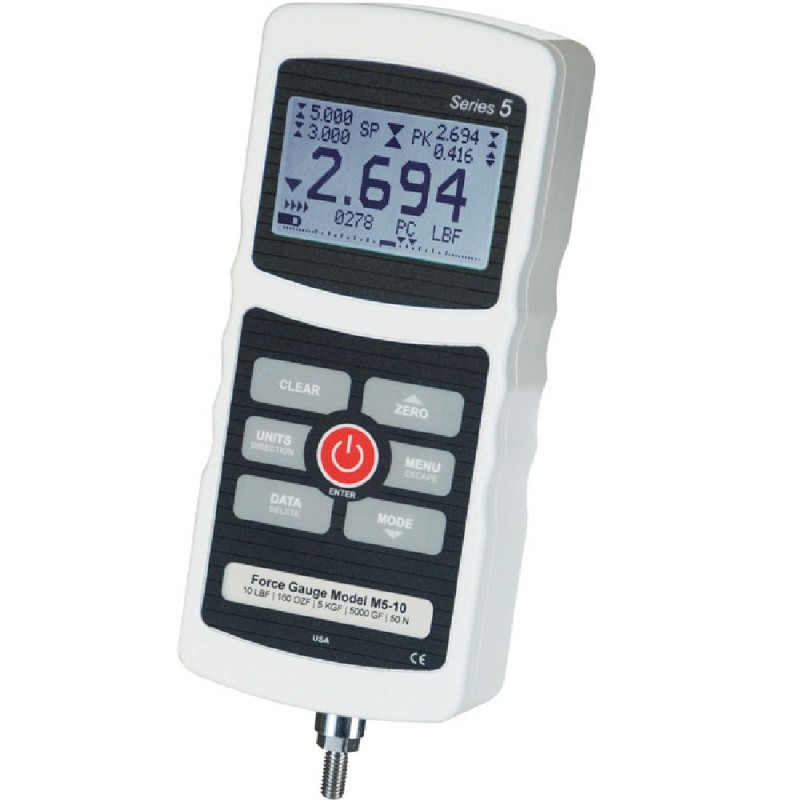

Series-5 Dynamomètre digital perfectionné


Fabriqué aux États-UnisMesure les forces de tensions &
de compression
(Push / Pull)
16 plages jusqu'à 10000 N

Les dynamomètres digitaux perfectionnés de séries 5 sont conçus pour mesurer des forces de compression et de tensions pour le contrôle qualité, la fabrication et le domaine de R&D. Une plage de capacités de 0,5 N à 10000 N est disponible pour de nombreuses applications dans le domaine médical, pharmaceutique, emballage, produits de consommation, automobile, aérospatial et autres industries.



Les dynamomètres disposent d'un taux d'échantillonnage de pointe de 7 000 Hz qui fournit des résultats précis même pour des tests à action rapide. La précision est de ± 0,1 % de l'échelle totale ± 1 chiffre et la résolution est de 1/5000. Un grand écran LCD, rétroéclairé affiche des caractères nets tandis que le menu de navigation simple permet un accès rapide aux fonctionnalités de l'appareil ainsi qu'aux réglages des paramètres. Les données peuvent être tranférées vers un PC ou vers une base de données par ports USB, RS-232, Mitutoyo (Digimatic), ou sorties analogiques.



L'instrument possède une carte mémoire intégrée pour sauvegarder jusqu'à 1000 valeurs, il peut aussi calculer les données statistiques et est équipé de différents ports de sortie pour transférer les données vers un PC. Des valeurs de seuils intégrées avec des indicateurs permettent d'effectuer des tests de conformités (échec/réussite) et de déclencher des dispositifs externes comme des alarmes, des relais ou des bancs de test. Les dynamomètres sont protégés contre les surcharges jusqu'à 150 % de leurs capacités et une barre de charge analogique est affichée à l'écran pour représenter graphiquement la force appliquée.



Le mode de calcul de la moyenne de la série 5 enregistre la force moyenne au fil du temps, très utile avec les tests d'adhésion (peel test). Le mode de déclenchement externe rend le test d'activation de commutateur simple et précis. Le boîtier en aluminium, ergonomique permet une tenue en main ou un montage sur un banc de test pour des essais plus sophistiqués. Le boîtier peut être inversé afin que la cellule de charge soit orientée vers le bas ou vers le haut, tandis que l'affichage et les boutons restent droits.





Caractéristiques
  • Taux d'échantillonnage à haute vitesse de 7 000 Hz
  • Barre graphique de charge, en direct, avec marqueurs de seuils
  • Mode de moyenne - calcule les moyennes sur le temps
  • Mode déclencheur externe - pour le test de contact de commutation ou pour l'arrêt, à distance, de la mise à jour de l'affichage
  • Valeurs seuils programmables avec alarmes et sorties
  • Sorties USB, RS-232, Mitutoyo et analogique
  • Grand écran graphique rétroéclairé
  • Les valeurs de pics max. sont toujours affichées
  • 1000 valeurs mémorisables avec données statistiques et sorties
  • Protection par mot de passe, touches configurables
  • Alarmes sonores configurables et bouton volume
  • Construction en aluminium
  • Certificat d'étalonnage NIST inclus

Plage de force - capacité/résolution
Model Lb Oz Kg G N kN mN
M5-012 0.12
0.00002
2
0.0005
  50
0.01
0.5
0.0001
  500
0.1
M5-025 0.25
0.00005
4
0.001
  100
0.02
1
0.0002
  1000
0.2
M5-05 0.5
0.0001
8
0.002
  250
0.05
2.5
0.0005
  2500
0.5
M5-2 2
0.0005
32
0.01
1
0.0002
1000
0.2
10
0.002

M5-5 5
0.001
80
0.02
2.5
0.0005
2500
0.5
25
0.005

M5-10 10
0.002
160
0.05
5
0.001
5000
1
50
0.01

M5-20 20
0.005
320
0.1
10
0.002
10000
2
100
0.02

M5-50 50
0.01
800
0.2
25
0.005
25000
5
250
0.05

M5-100 100
0.02
1600
0.5
50
0.01
50000
10
500
0.1

M5-200 200
0.05
3200
1
100
0.02
  1000
0.2
1
0.0002

M5-300 300
0.1
4800
2
150
0.05
  1500
0.5
1.5
0.0005

M5-500 500
0.1
8000
2
250
0.05
  2500
0.5
2.5
0.0005

M5-750 750
0.5
12000
10
375
0.2
  3750
2
3.75
0.002

M5-1000 1000
0.5
16000
5
500
0.2
  5000
2
5
0.002

M5-1500 1500
1
24000
20
750
0.5
  7500
5
7.5
0.005

M5-2000 2000
1
32000
20
1000
0.5
  10000
5
10
0.005




* N.B. : Pour 2500 N (500 lbF) ou plus et pour les applications impliquant des coupures brusques, il n'est pas recommandé d'utiliser un indicateur de force avec unité d'affichage intégrée. Pour ce genre d’applications, nous vous recommandons d'utiliser plutôt un indicateur de force externe de la série 5i ensemble avec une cellule de charge externe de notre assortiment.


Filetage de la cellule de charge
  Filetage de la cellule de charge Hex
M5-012 - M5-100 #10-32M UNF 5/16 [7.94]
M5-200 - M5-500 5/16-18M UNC 11/32 [8.74]
M5-750 - m5-2000 1/2-20 UNF F + 2x 10-32 UNF F -

Dimensions
Dimensions-Series-5

Dimensions-Series-5


Téléchargements

Kit complet
Les dynamomètres de série 5 sont livrés dans une mallette de transport rembourrée avec un embout biseau, un embout conique, un embout crochet, un embout plat, un embout avec rainure en V, une canne d'extension, un adaptateur universel AC, un guide de démarrage rapide, un câble USB, le CD ressource (driver USB, logiciel DEMO MESURgauge et le manuel d'utilisation) et le certificat d'étalonnage NIST avec les données.

Produits associés

Series-7 Dynamomètre digital professionnel


  • Taux d'échantillonnage élevé à 14000 Hz
  • Mémoire de points individuels jusqu'à 5000 données téléchargeables vers un PC
  • Capture de données en continue jusqu'à 5000 données avec une fréquence jusqu'à 14000 Hz, téléchargeable sur PC

Plus de détails

Series-7 Dynamomètre digital professionnel

Series-4 Dynamomètre digital avec sortie


  • Ports USB, RS-232, Mitutoyo et analogiques
  • Taux d'échantillonnage à 3000 Hz

Plus de détails

Series-4 Dynamomètre digital avec sortie

ESM303 Banc de test motorisé avec contrôle PC


  • Réglage de la vitesse sélectionnable
  • Entraîné par un moteur pas à pas, produisant un fonctionnement souple et silencieux avec aucune variation de la vitesse en fonction de la charge

Plus de détails

ESM303 Banc de test motorisé avec contrôle PC

ES30 Banc d'essai très précis avec manivelle


  • Force maximale : 100 kg (1 kN)
  • Concept flexible : La base peut être déplacée et le banc d'essai devient une partie d'un système d'essai plus grand. Il peut être également utilisé pour un montage alternatif
  • Base amovible avec 25 trous filetés #10-32 pour le montage

Plus de détails

ES30 Banc d'essai très précis avec manivelle

ESM303H Banc de force horizantale


  • Réglage de la vitesse sélectionnable
  • Interrupteurs à droiet et à gauche
  • Le panneau de commande réglable et amovible peut être monté à l'extrémité gauche ou droite du cadre

Plus de détails

ESM303H Banc de force horizantale

Series-3I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Taux d'échantillonnage de grande vitesse : 2 000 Hz

Plus de détails

Series-3I Afficheur force/couple perfectionné

Series-5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

Plus de détails

Series-5I Afficheur force/couple perfectionné

Series-7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Taux d’échantillonnage de grande vitesse 14 000 Hz

Plus de détails

Series-7I Afficheur force/couple perfectionné

Accessoires

Catégorie Attaches Mark-10


Vous trouverez ici des poignées et des supports pour les appareils de mesure de force et de couple Mark 10

Plus de détails

Catégorie  Attaches Mark-10 0

Cic-Force Etalonnage dynamomètre


  • Etalonnage facile à planifier
  • Délai court
  • Suivant les normes d'étalonnage allemande (DKD), class F1; calibration-no: 19026 - 07

Plus de détails

Cic-Force Etalonnage dynamomètre 127037

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement


  • Envoie les données d'un dynamomètre ou couplemètre et l'affichage du déplacement vers un PC pour analyse ultérieure

Plus de détails

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement 126514

Double Handle Grip Fixation avec double poignée pour dynamomètres


  • Double poignées pour dynamomètres

Plus de détails

Double Handle Grip Fixation avec double poignée pour dynamomètres  126084

Single Handle Grip Fixation poignée simple pour dynamomètres


  • Poignées simples pour dynamomètres

Plus de détails

Single Handle Grip Fixation poignée simple pour dynamomètres 126085

Spécifications
Précision :± 0.1 % de l'échelle totale ± 1 chiffre
Alimentation :Sur courant ou sur pile rechargeable. Un indicateur de faible charge apparait quand le niveau de charge est trop faible, le dynamomètre s'éteint automatiquement quand le niveau d'alimentation est critique
Autonomie des piles :Avec rétroéclairage : Jusqu'à 7 heures d'utilisation continue
Sans rétroéclairage : Jusqu'à 24 heures en utilisation continue
Unités de mesure :lbF,ozF,gF,kgF,N,kN,mN (suivant le modèle)
Sorties : USB / RS-232 : Configurable jusqu'à 115 200 bauds. Inclus language de contrôle 2 du mesureur pour commander à partir du PC.
Mitutoyo (Digimatic) : BCD série approprié pour tous les appareils compatibles mitutoyo SPC.
Analogique : ±1 VCD, ± 0.25 % de l'échelle totale
Usage général : Trois sorties de drain ouverts et une entrée
Valeurs seuils : Trois lignes de drain ouvertes
Paramètres configurables :Filtres digitaux, sorties, sorties automatiques (via USB/RS-232), arrêt automatique, paramètres par défaut, mode moyenne, déclencheur externe, mots de passe, boutons volume, alarmes sonores, rétroéclairage et étalonnage
Protection surcharge :150 % de l'échelle totale (affiche "OVLD" à partir de 110 %)
Poids (dynamomètre seulement) :M5-012 - M5-100 : 0,45 kg
M5-200 - M5-500 : 0,54 kg]
Accessoires inclus :Mallette de transport, embout biseau, embout conique, embout crochet, embout plat, embout avec rainure en V, canne d'extension, adaptateur universel AC, câble USB avec driver, logiciel DEMO MESURgauge et certificat d'étalonnage NIST avec les données.
Garantie :3 ans

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
132538
M5-012E Dynamomètre digital – 0,5 N
€ 1.695,00
132539
M5-025E Dynamomètre digital – 1,0 N
€ 1.695,00
132540
M5-05E Dynamomètre digital – 2,5 N
€ 1.354,00
132541
M5-2E Dynamomètre digital – 10 N
€ 1.201,00
132542
M5-5E Dynamomètre digital – 25 N
€ 1.201,00
132520
M5-10E Dynamomètre digital - 50 N
€ 1.201,00
132543
M3-20E Dynamomètre digital – 100 N
€ 1.201,00
132544
M5-50E Dynamomètre digital – 250 N
€ 1.201,00
132545
M5-100E Dynamomètre digital – 500 N
€ 1.201,00
132521
M5-200E Dynamomètre digital – 1000 N
€ 1.354,00
136710
M5-300E Dynamomètre digital – 1500 N
€ 1.354,00
132546
M5-500E Dynamomètre digital – 2500 N
€ 1.354,00
136779
M5-750E Dynamomètre digital - 3750 N
€ 1.633,00
133311
M5-1000E Dynamomètre digital – 5000 N
€ 1.633,00
136689
M5-1500E Digital Force Gauge - 7500 N
€ 1.633,00
134811
M5-2000E Dynamomètre digital – 10.000 N
€ 1.633,00

Accessoires

Nom du produit
Prix
Quantité
130524
15-1004 MESUR gauge, single license
€ 682,00
132825
09-1163 câble, en série, série 7/5/4 jusqu'à RS-232 DB-9
€ 77,00
132876
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 29,00
132826
08-1026 Batterie de remplacement, 8,4 V NiMH
€ 19,00
131954
AC1030 AC adapter/charger, 110V US
€ 43,00
131955
AC1031 AC adapter/charger, 220V Europe
€ 43,00
132878
AC1032 AC adapter/charger, 220V UK
€ 43,00
132879
AC1035 AC adapter/charger, 220V Australia
€ 43,00
134333
AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)
€ 58,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
