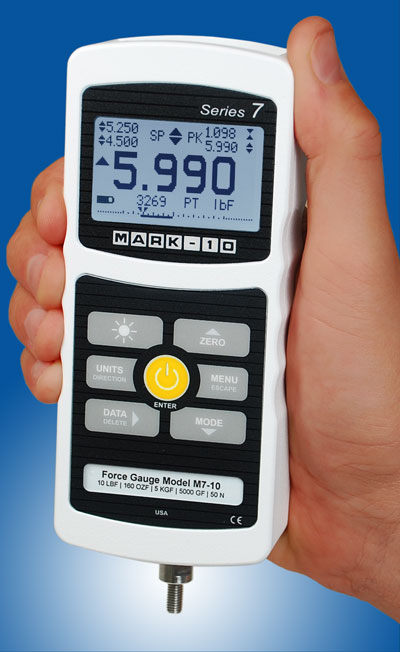

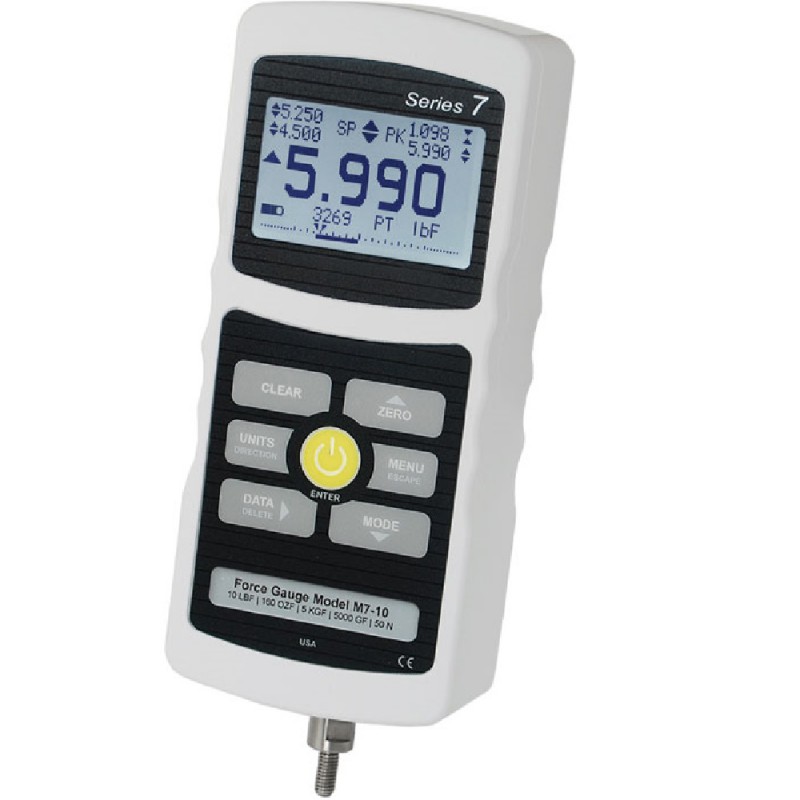

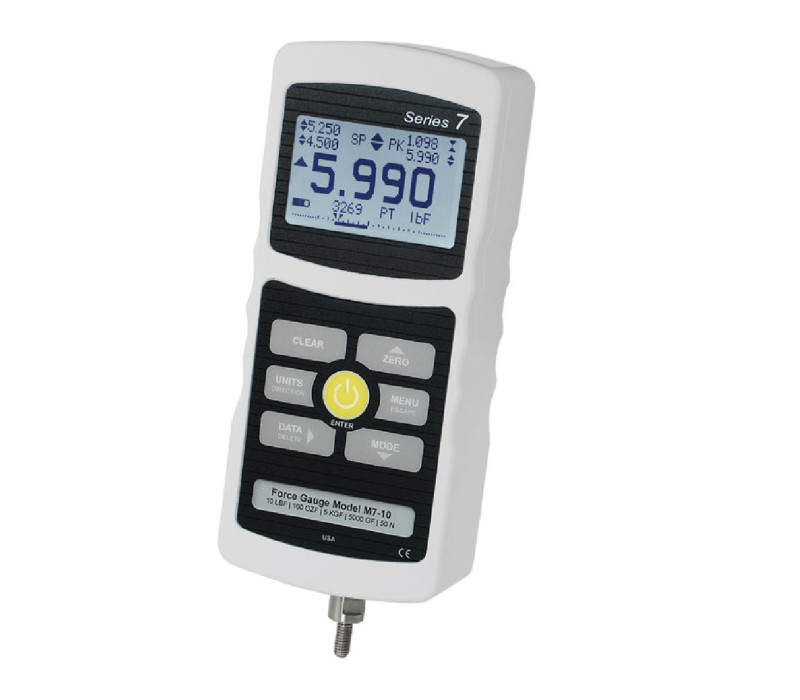

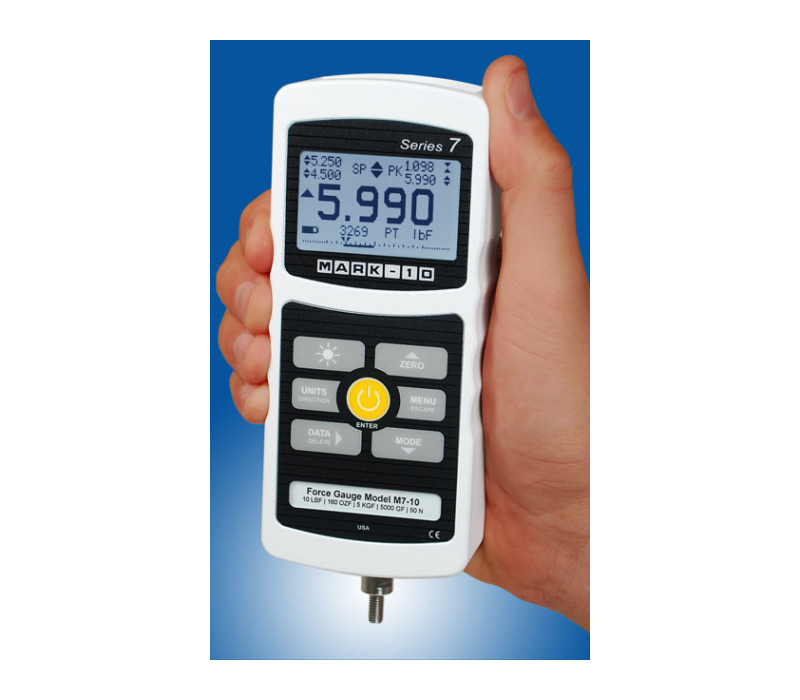

    Series-7 Dynamomètre numérique professionnel Mark-10

    Dynamomètre numérique professionnel pour essais rapides de traction et de compression

    Le Mark-10 Series-7 est un dynamomètre numérique professionnel conçu pour les essais exigeants de traction et de compression. Disponible en 12 modèles offrant des capacités de 0,12 lbF (0,5 N) à 500 lbF (2 500 N), il associe une précision de ±0,1 % de la pleine échelle à une fréquence d'échantillonnage élevée de 14 000 Hz pour mesurer les variations rapides de force.

    Ses fonctions avancées comprennent l'acquisition continue de 5 000 points de mesure au maximum, la détection du premier et du deuxième pic de force, la détection de rupture, le calcul de moyennes et des actions automatiques programmables. Le Series-7 convient ainsi notamment aux essais de rupture, à la mesure de la force d'actionnement des interrupteurs et à d'autres essais impliquant des variations de force de courte durée.

    Le boîtier robuste en aluminium peut être retourné pour orienter l'axe du capteur de force vers le haut ou vers le bas tout en conservant l'affichage à l'endroit. Les sorties USB, RS-232, Mitutoyo et analogiques permettent l'intégration à des systèmes d'acquisition de données et à des bancs d'essai compatibles. Le logiciel MESUR Lite est fourni pour enregistrer et exporter les données de mesure.
    Prix à partir de € 868,00
    Commandez maintenant
    • 12 modèles pour la mesure des forces de traction et de compression, avec des capacités de 0,5 à 2 500 N
    • Précision de ±0,1 % de la pleine échelle
    • Fréquence d'échantillonnage élevée de 14 000 Hz pour enregistrer les variations rapides de force
    • Acquisition continue de 5 000 points au maximum, à une fréquence réglable, avec téléchargement des données sur PC
    • Mémoire de 5 000 mesures individuelles au maximum, avec téléchargement des données sur PC
    • Détection du premier et du deuxième pic de force, détection de rupture, calcul de moyennes et modes de déclenchement externe
    • Transmission, enregistrement, remise à zéro et commande des E/S automatiques à l'issue des événements d'essai sélectionnés
    • Seuils programmables avec indicateurs et sorties
    • Séquences de commandes programmables en trois étapes à l'aide de la pédale de commande AC1051 proposée en option

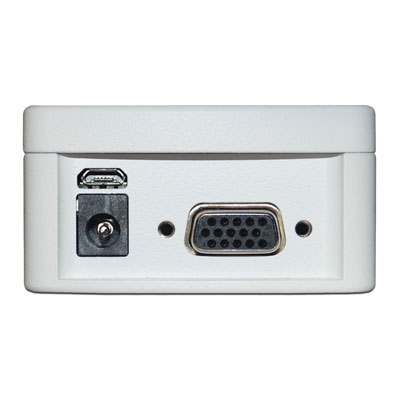

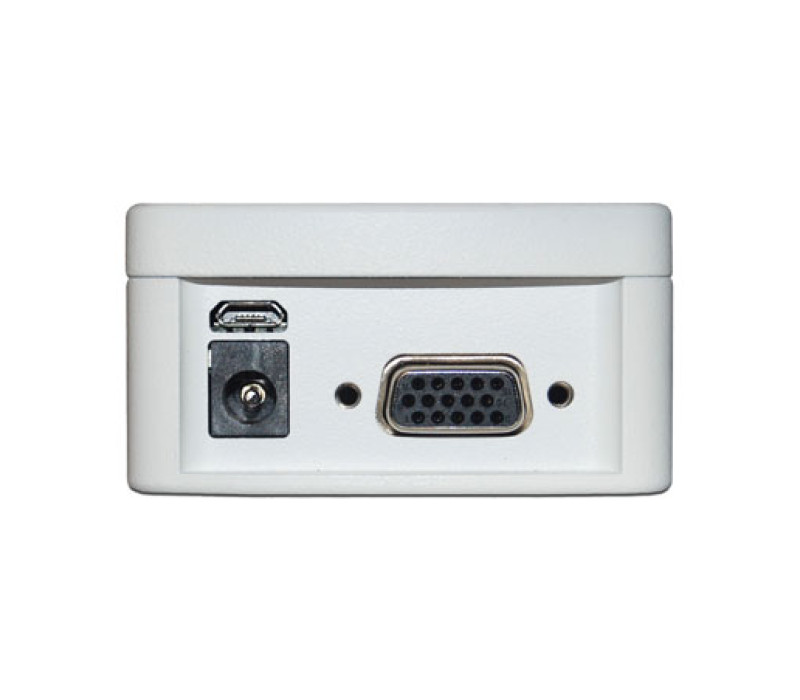

    • Sorties USB, RS-232, Mitutoyo (Digimatic) et analogiques pour l'acquisition de données et l'intégration aux systèmes
    • Mesure du coefficient de frottement et une unité de mesure personnalisable définie par l'utilisateur

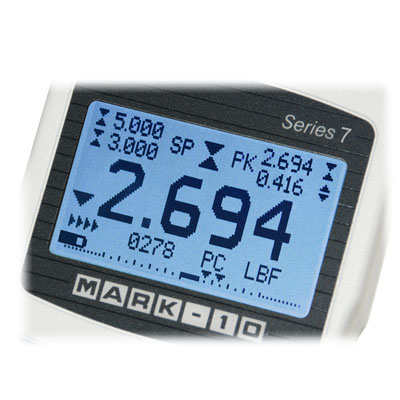

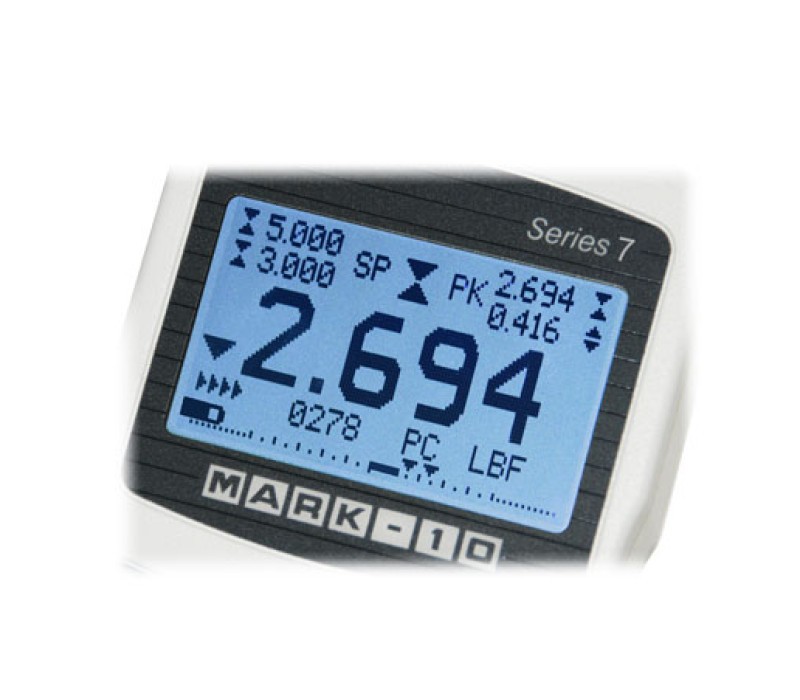

    • Boîtier réversible en aluminium avec écran rétroéclairé et connecteurs encastrés

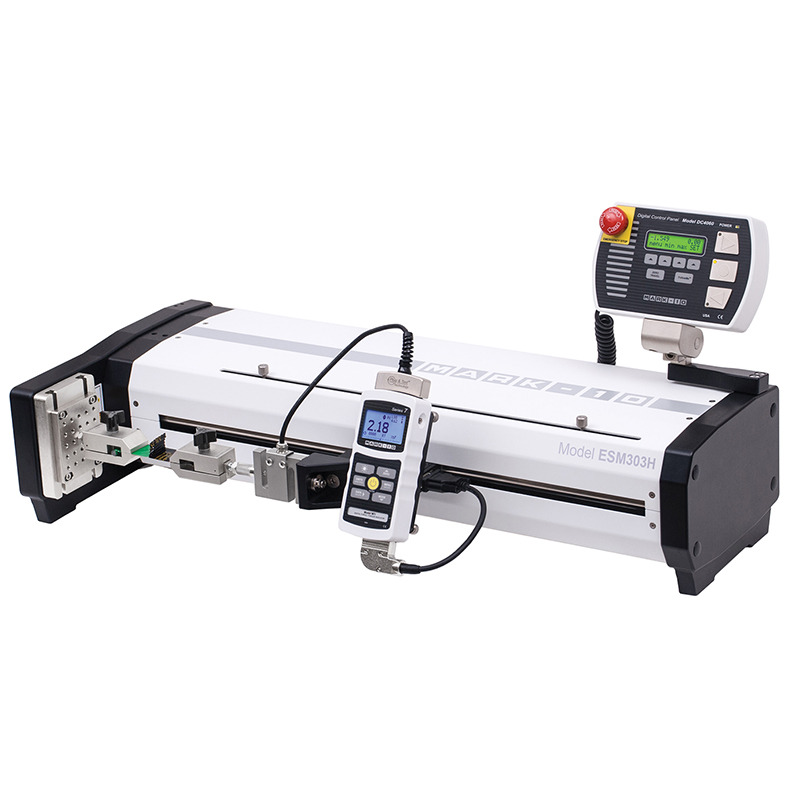

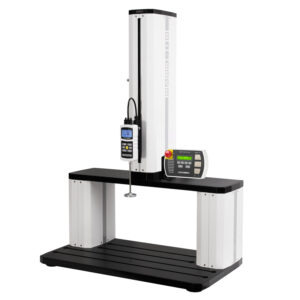

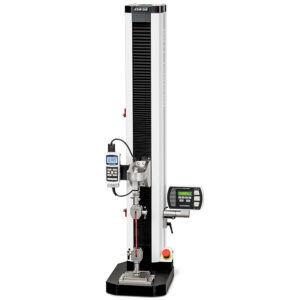

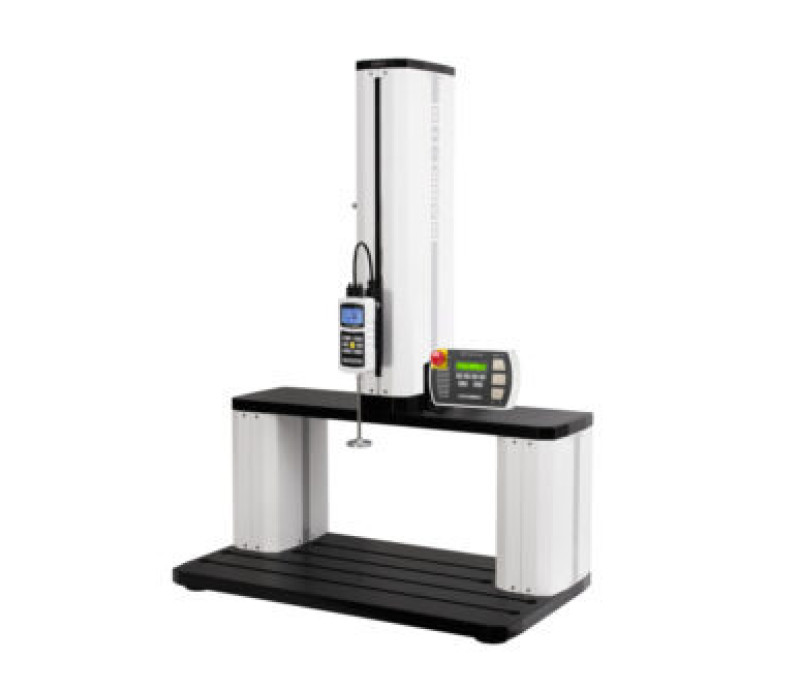

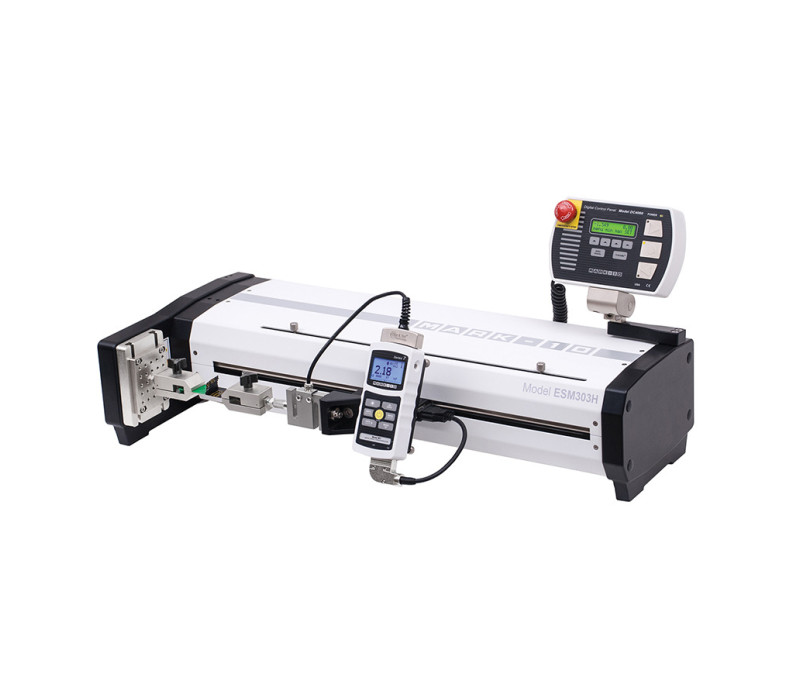

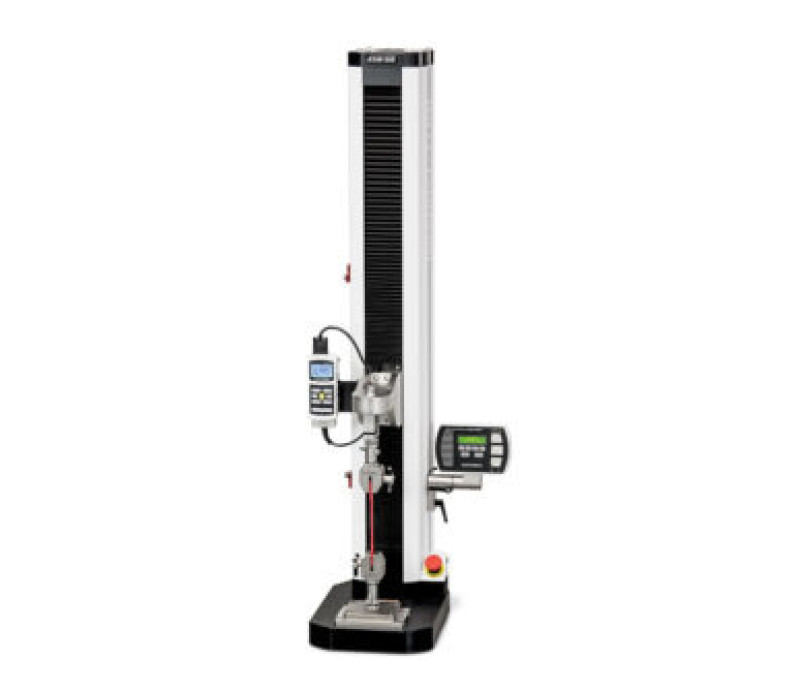

    • Compatible avec les bancs d'essai et les dispositifs de préhension Mark-10

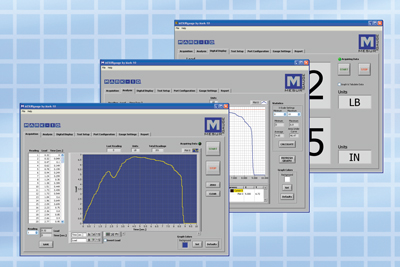

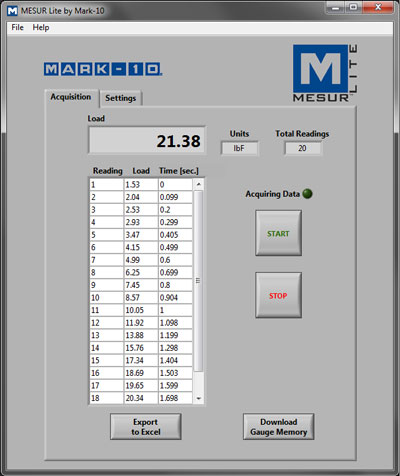

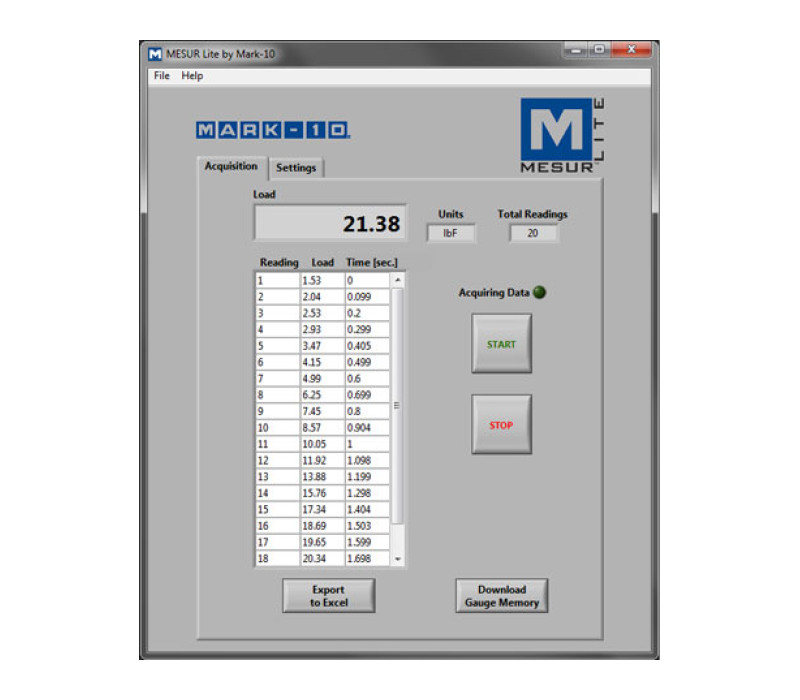

    • Logiciel MESUR Lite inclus pour l'acquisition des données et leur exportation vers Excel

    Plages de force

    Modèle Capacité Résolution (N)
    M7-012 0,12 lbF / 0,5 N 0,0001
    M7-025 0,25 lbF / 1 N 0,0002
    M7-05 0,5 lbF / 2,5 N 0,0005
    M7-1 1 lbF / 5 N 0,001
    M7-2 2 lbF / 10 N 0,002
    M7-5 5 lbF / 25 N 0,005
    M7-10 10 lbF / 50 N 0,01
    M7-20 20 lbF / 100 N 0,02
    M7-50 50 lbF / 250 N 0,05
    M7-100 100 lbF / 500 N 0,1
    M7-200 200 lbF / 1 000 N 0,2
    M7-500 500 lbF / 2 500 N 0,5
    Series-7

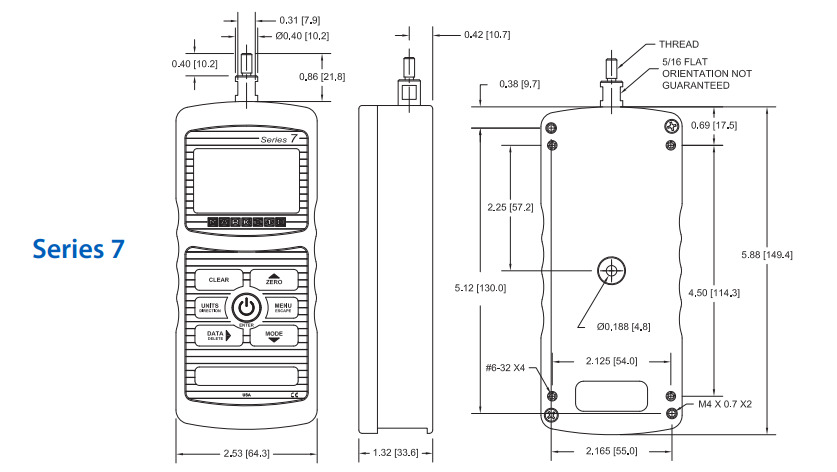

    Consultez le dessin pour connaître les dimensions du Series-7. Toutes les dimensions sont indiquées en pouces [mm].
    Tableau comparatif série 2-3-4-5-7
    Fiche technique

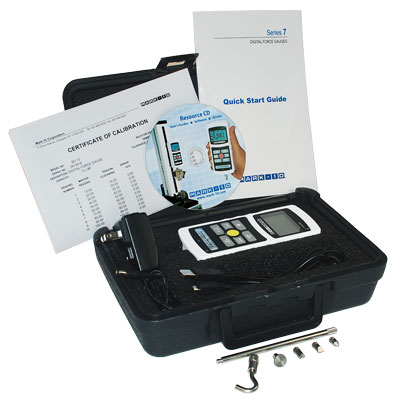

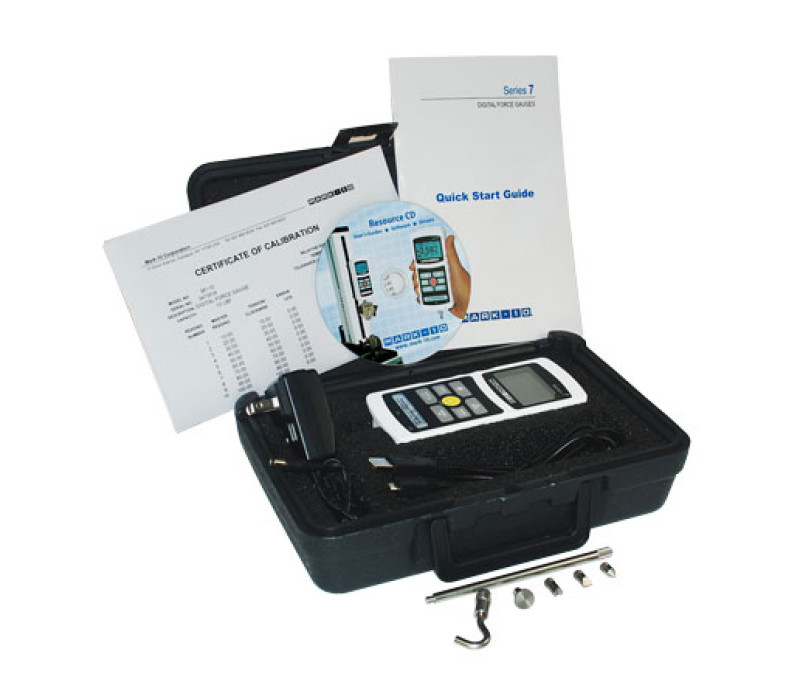

    Kit complet
    • Dynamomètre numérique Series-7 (modèle sélectionné)
    • Tige de rallonge
    • Embout conique
    • Embout en forme de burin
    • Embout à rainure en V
    • Embout plat
    • Crochet
    • Raccord (uniquement pour M7-50 à M7-500)
    • Mallette de transport
    • Câble USB
    • Adaptateur secteur avec fiche européenne
    • Batterie rechargeable
    • Certificat d'étalonnage raccordable aux étalons du NIST, avec 10 points de mesure dans chaque sens (traction et compression)
    • Logiciel MESUR Lite (téléchargement)
    Précision±0,1 % de la pleine échelle
    Fréquence d'échantillonnage14 000 Hz
    MémoireAcquisition continue : Jusqu'à 5 000 points de données à une fréquence maximale de 14 000 Hz
    Mesures individuelles : Jusqu'à 5 000
    Unités de mesurelbF, ozF, gF, kgF, N, kN, mN (selon le modèle) ; coefficient de frottement (COF) et une unité définie par l'utilisateur
    SortiesUSB / RS-232 : Configurables jusqu'à 230 400 baud ; transmission automatique jusqu'à 250 Hz ; Gauge Control Language 2
    Mitutoyo (Digimatic) : BCD série
    Analogique : ±1 VDC
    Entrées/sorties générales : 3 sorties à drain ouvert et 1 entrée
    Surcharge admissible200 % de la pleine échelle ; affichage de "OVER" à partir de 110 %
    Filetage du capteur de forceM7-012 à M7-100 : #10-32 UNF
    M7-200 à M7-500 : 5/16-18 UNC
    AlimentationAdaptateur secteur ou batterie NiMH rechargeable de 8,4 V
    Autonomie : Jusqu'à 7 heures avec rétroéclairage activé ; jusqu'à 24 heures avec rétroéclairage désactivé
    Conditions d'utilisation4–40 °C ; humidité relative maximale de 96 % RH, sans condensation
    Poids (dynamomètre seul)M7-012 à M7-100 : 0,45 kg (1 lb)
    M7-200 à M7-500 : 0,54 kg (1,2 lb)
    Garantie3 ans
    ConformitéCE, UKCA

    Produits associés

    Parcourir les produits associés

    Series-5 Mark-10 dynamomètre numérique de précision

    Series-5 Mark-10 dynamomètre numérique de précision

    Series-4 Dynamomètre digital avec sortie

    Series-4 Dynamomètre digital avec sortie

    Series-5I Afficheur force/couple perfectionné

    Series-5I Afficheur force/couple perfectionné

    Series 7I Afficheur force/couple perfectionné

    Series 7I Afficheur force/couple perfectionné

    ES30 Banc d'essai très précis avec manivelle

    ES30 Banc d'essai très précis avec manivelle

    F105 / F305 / F505 / F505H

    F105 / F305 / F505 / F505H

    Accessoires

    Parcourir les accessoires

    Cic-Force Étalonnage dynamomètre
    Cic-Force Étalonnage dynamomètre

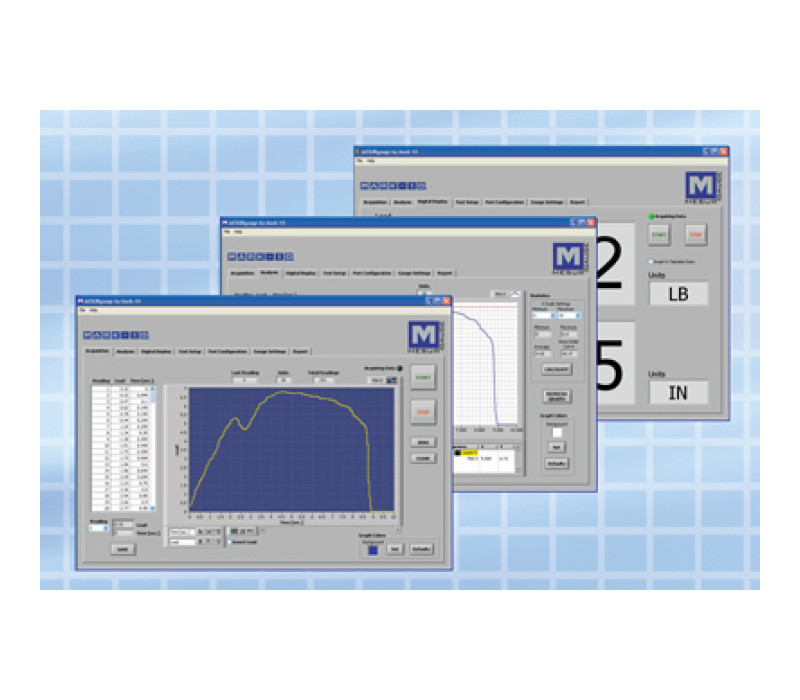

    MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement
    MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement
    Fixation avec double poignée pour dynamomètres
    Fixation avec double poignée pour dynamomètres
    Single Handle Grips – Poignées simples pour dynamomètres
    Single Handle Grips – Poignées simples pour dynamomètres

    Commandez maintenant

    Produits
    Article Nom du produit Prix  Quantité Action
    133865M7-012 Dynamomètre numérique - 0,5 N € 3.236,00
    133866M7-025 Dynamomètre numérique - 1,0 N € 3.236,00
    133867M7-05 Dynamomètre numérique - 2,5 N € 1.970,00
    133868M7-2 Dynamomètre numérique - 10 N € 1.782,00
    133869M7-5 Dynamomètre numérique - 25 N € 1.782,00
    133870M7-10 Dynamomètre numérique - 50 N € 1.782,00
    133871M7-20 Dynamomètre numérique - 100 N € 1.782,00
    133872M7-50 Dynamomètre numérique - 250 N € 1.782,00
    133873M7-100 Dynamomètre numérique - 500 N € 1.782,00
    133874M7-200 Dynamomètre numérique - 1000 N € 1.970,00
    133875M7-500 Dynamomètre numérique - 2500 N € 1.970,00
    140858M7-1 Digital Force Gauge - 5 N € 1.970,00
    140859M5-1 Digital Force Gauge - 5 N € 1.323,00
    140860M4-1 Digital Force Gauge - 5 N € 1.121,00
    140861M3-1 Digital Force Gauge - 5 N € 868,00
    Accessoires
    Article Nom du produit Prix  Quantité Action
    132825Cable, serial, Series 7/5/4 to RS-232 DB-9 € 75,00
    132876Cable, USB, Series 7/5/4/3 to PC € 28,00
    132826Replacement battery, 8.4V NiMH € 19,00
    131954AC1030 AC adapter/charger, 110V US € 42,00
    131955AC1031 AC adapter/charger, 220V Europe € 42,00
    132878AC1032 AC adapter/charger, 220V UK € 42,00
    132879AC1035 AC adapter/charger, 220V Australia € 42,00
    136844AC1051 Footswitch for Series 7/Model 7i € 192,00
    134333AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N) € 56,00
    131956AC1002 Fixation avec double poignée pour dynamomètres Séries 4/5/7 € 136,00
    126886AC1002-1 Handle grip for Series 7/5/4 gauges, single grip € 127,00
    13081915-1005 MESURgauge PLUS Logiciel d'analyse de charge et de déplacement, 1 licence € 666,00
    13683015-1005-5 MESURgauge Plus Logiciel d'analyse de charge et de déplacement, 5 licences € 2.636,00

    Tous les prix mentionnés sont HT et hors frais de port.
    Disponibilité :
    Disponible : 1 à 3 jours ,
    Délai de livraison : 1 à 3 semaines ,
    Commande spéciale sur demande
