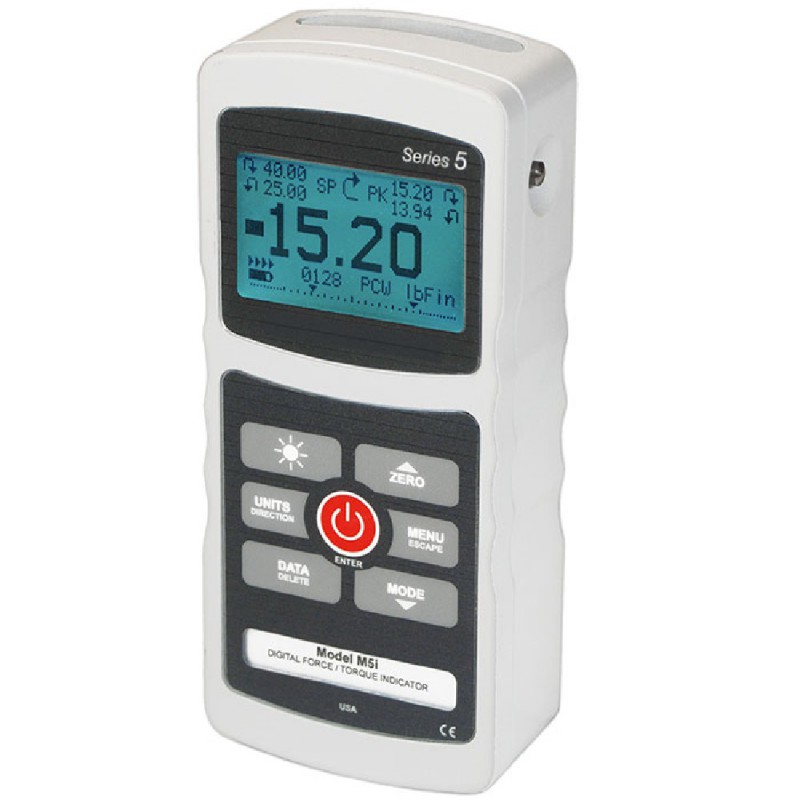

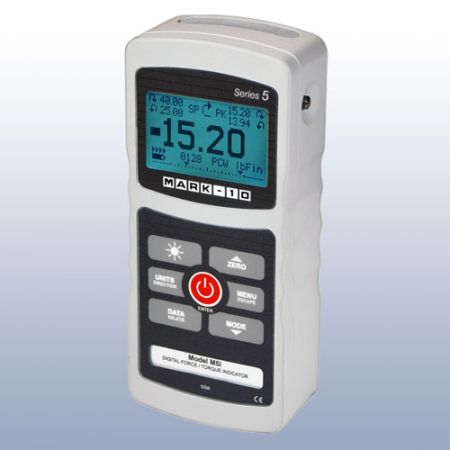

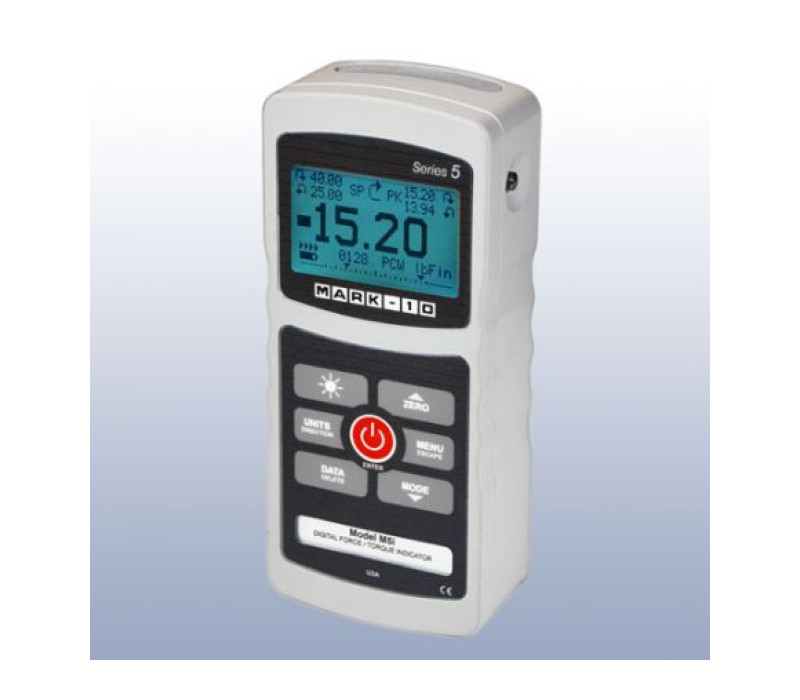

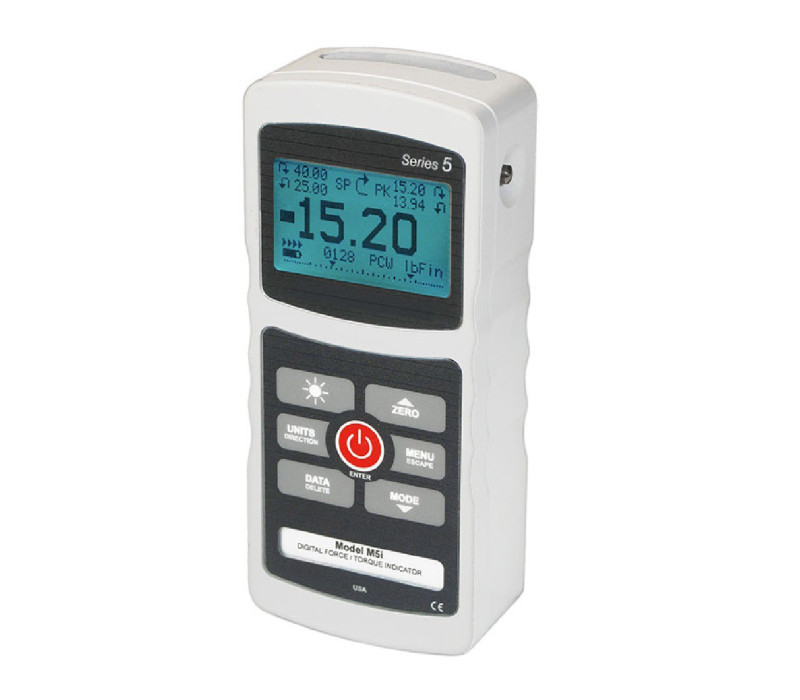

Series-5I Afficheur force/couple perfectionné

Series-5I Afficheur force/couple perfectionné

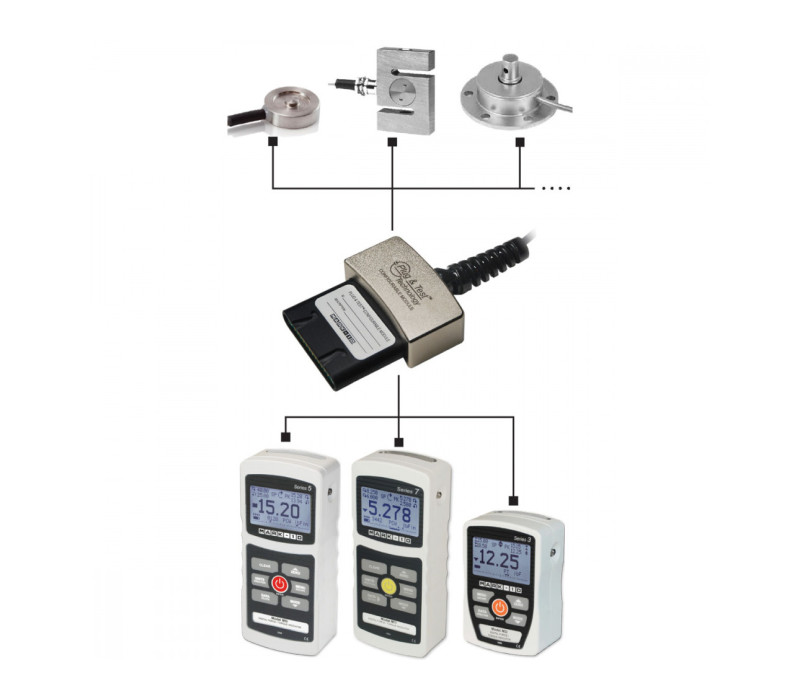

L'afficheur numérique de force/couple, perfectionné, 5i est conçu pour fonctionner avec une large gamme de capteurs interchangeables de force et de couple de marque Mark-10 (voir ci-dessous). Avec la technologie exclusive Plug & Test™, tous les étalonnages et les données de configuration sont sauvegardés à l'intérieur du connecteur du capteur et non dans l'afficheur, ce qui permet la vrai interchangeabilité entre les capteurs. La protection du capteur par mot de passe évite d'utiliser un capteur non-autorisé. En plus, tous les capteurs sont entièrement compatibles avec l'afficheur de force/couple plus basique 3i. Le 5i partage sa structure de menu et la plupart des caractéristiques avec les dynamomètres de série 5. Le taux d'échantillonnage est de 7000 Hz, donnant des résultats précis même pour des tests à actions rapides. Le grand écran graphique LCD rétroéclairé affiche de grands caractères très lisibles, un menu de navigation simple permet un accès rapide aux nombreuses fonctions et paramètres réglables de l'appareil. Les données peuvent être transférées à un PC ou à des collecteurs de données via USB, RS-232, Mitutoyo (Digimatic) et autres sorties analogiques.

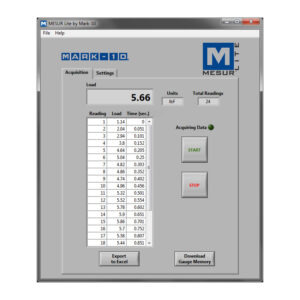

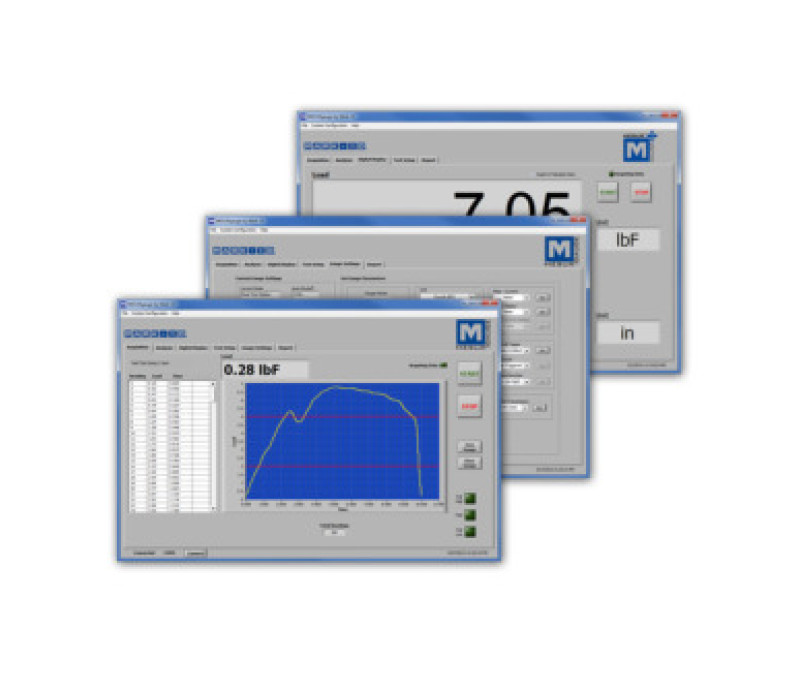

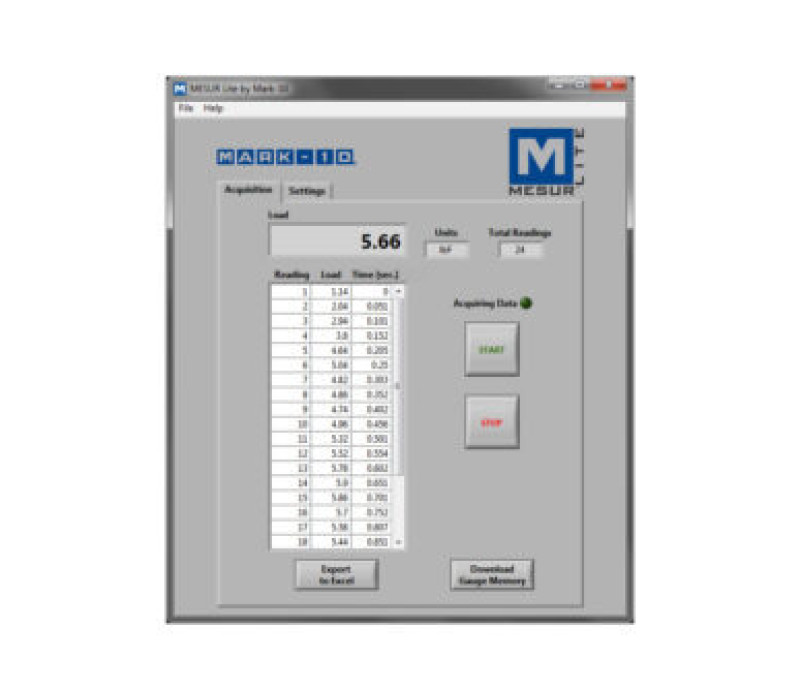

La mémoire intégrée permet de sauvegarder jusqu'à 1000 valeurs, l'appareil dispose aussi de calculs statistiques et de sorties vers un PC. Les valeurs de seuil intégrées avec indicateurs et sorties sont parfaits pour effectuer le test de réussite/échec ainsi que pour déclencher des appareils externes comme une alarme, un relais ou un banc de test. Une barre de charge analogique est affichée à l'écran et représente graphiquement la force ou le couple appliqué. Le mode de moyenne du 5i enregistre la charge moyenne dans la durée tandis que le mode de déclenchement externe rend le test d'activation de commutateur simple et précis. Le 5i comprend un logiciel d'acquisition des données MESURTM Lite qui compile les données en continue ou point par point. Les données sauvegardées dans la mémoire de l'afficheur peuvent aussi être téléchargées en vrac. En un seul clic, vous pouvez les exporter facilement vers Excel et les traiter ultérieurement.

€ 962,00

Commandez maintenant

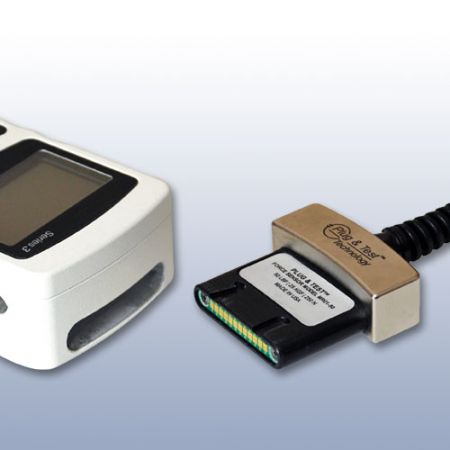

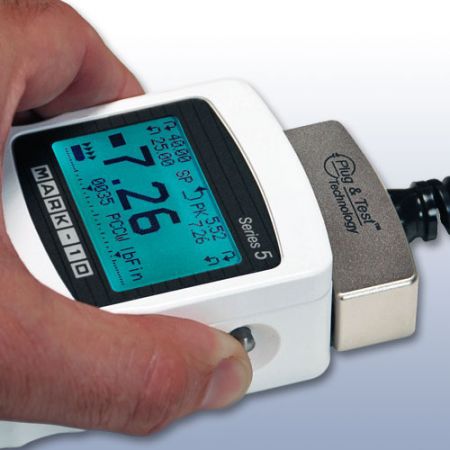

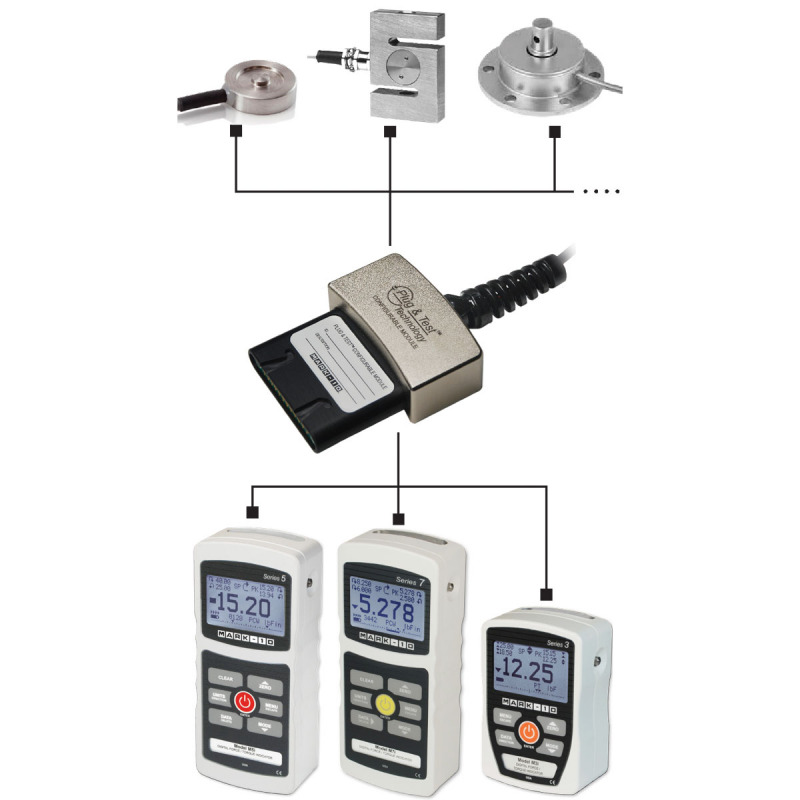

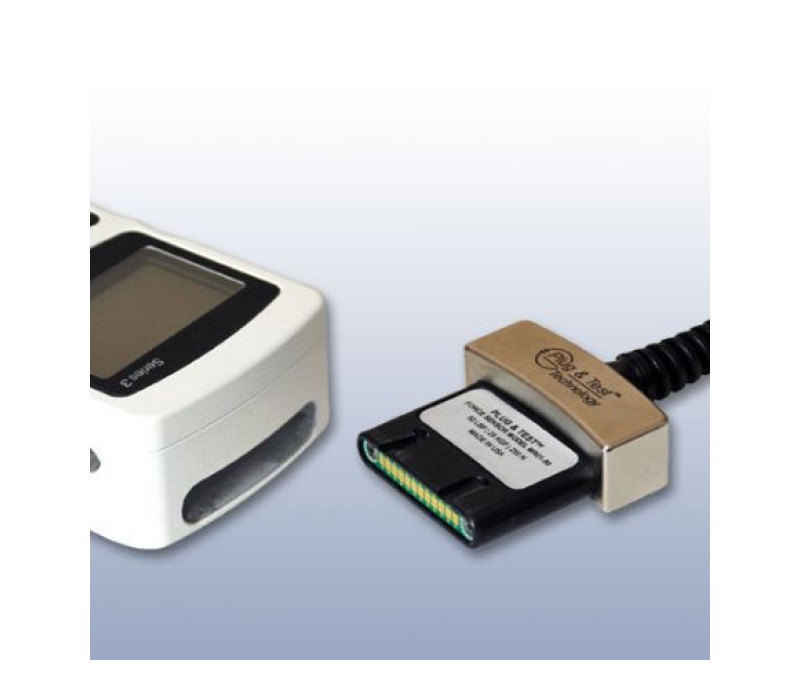

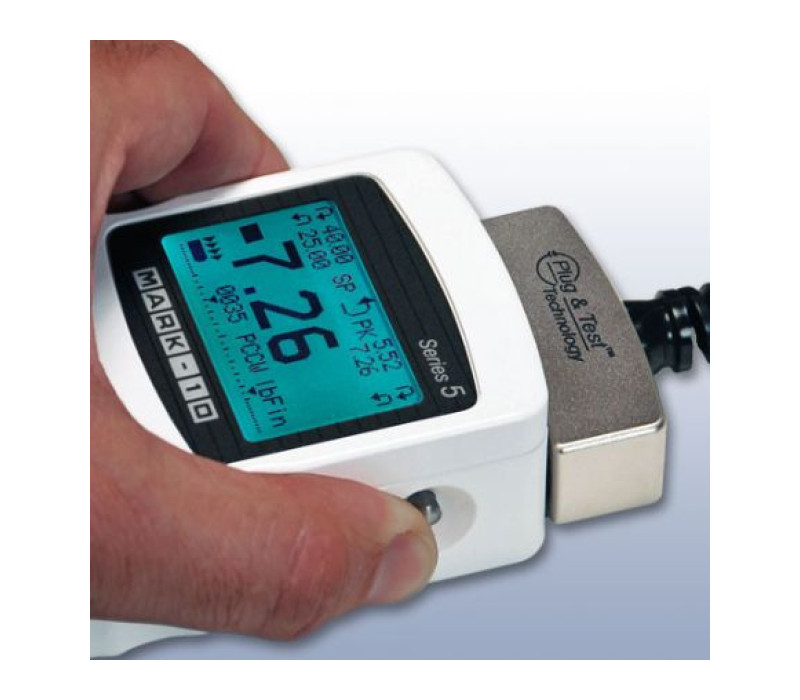

Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
Protection par mot de passe pour touches individuelles et étalonnage
Sorties USB, RS-232, Mitutoyo et sorties analogiques
Mémoire de 1000 points avec statistiques (min, max, moyenne, écart-type) et sorties
Réglages programmables avec alarmes et sorties
Mode moyenne : calcule la moyenne des mesures sur le temps
Sortie de données automatique via USB/RS-232
Protection par mot de passe du capteur pour éviter d'utiliser un capteur non-autorisé
Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

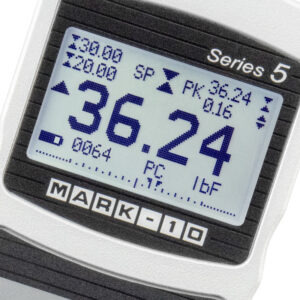

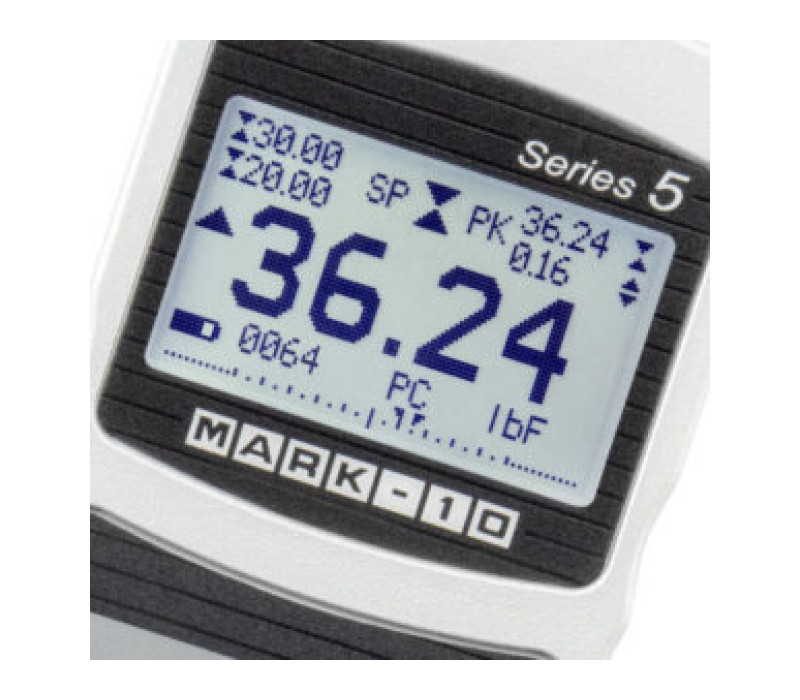

Grand écran rétroéclairé
Barre graphique de charge en temps réel avec marqueurs de seuils paramétrés
Les valeurs des pics et des seuils paramétrés sont toujours affichées
Mode déclencheur externe : pour le test de contact du commutateur ou l'arrêt, à distance, de la mise à jour de l'écran
5 unités de mesures sélectionnables
Alarmes sonores réglables et boutons de volume
Certifié CE

Tableau comparatif Série 3i-5i-7i

Le 5I comprend une mallette de transport, un adaptateur AC universel, des piles, le guide de démarrage rapide, un câble USB, le CD ressource (driver USB, logiciel MESUR Lite, logiciel DEMO MESURgauge et le mode d'utilisation) et le certificat d'étalonnage et de traçabilité du NIST

Précision :	± 0.2 % de l'échelle totale ± 1 chiffre + capteur
Taux d'échantillonnage :	7 000 Hz
Alimentation :	AC ou piles rechargeables. L’indicateur multi-étape de faible charge est affiché, l’appareil s’éteint automatiquement lorsque l’alimentation est trop faible.
Autonomie des piles :	Avec rétroéclairage : Jusqu'à 7 heures d'utilisation continue Sans rétroéclairage : Jusqu'à 24 heures en utilisation continue
Sorties :	USB/RS232 : Réglable jusqu'à 115 200 baud. Inclus "Gauge control language 2 " pour un contrôle complet par ordinateur. Mitutoyo (Digimatic): Série BCD adaptée pour tous les appareils qui sont compatibles avec Mitutoyos SPC. Analogique : ± 1 VDC, ± 0.25 % de l'échelle totale Usage général : 3 sortie de drain ouvertes, une entrée Valeurs seuils : 3 lignes de drain ouvertes
Paramètres configurables :	Filtres digitaux, sorties, sorties automatiques (via USB/RS-232), arrêt automatique, paramètres par défaut, mode moyenne, déclencheur externe, mots de passe, boutons volume, alarmes sonores, rétroéclairage et étalonnage
Protection surcharge :	150 % de l'échelle totale (si 110 % ou plus "OVER" est affiché à l'écran)
Poids :	300 g
Pièces comprises :	Mallette de transport, adaptateur AC universel, piles, guide de démarrage rapide, câble USB, CD ressource (driver USB, logiciel MESURTM Lite, logiciel DEMO MESURTMgauge et manuel d'utilisation) et certificat d'étalonnage et de traçabilité du NIST
Garantie :	3 ans (déclaration individuelle pour plus de détails)

Produits

Article	Nom du produit	Prix	Quantité	Action
133296	M5I-Series 5I Advanced Torque/Force Indicator	€ 962,00

Accessoires

Article	Nom du produit	Prix
132825	Cable, serial, Series 7/5/4 to RS-232 DB-9	€ 75,00
132876	Cable, USB, Series 7/5/4/3 to PC	€ 28,00
132826	Replacement battery, 8.4V NiMH	€ 19,00
131954	AC1030 AC adapter/charger, 110V US	€ 42,00
131955	AC1031 AC adapter/charger, 220V Europe	€ 42,00
132878	AC1032 AC adapter/charger, 220V UK	€ 42,00
132879	AC1035 AC adapter/charger, 220V Australia	€ 42,00

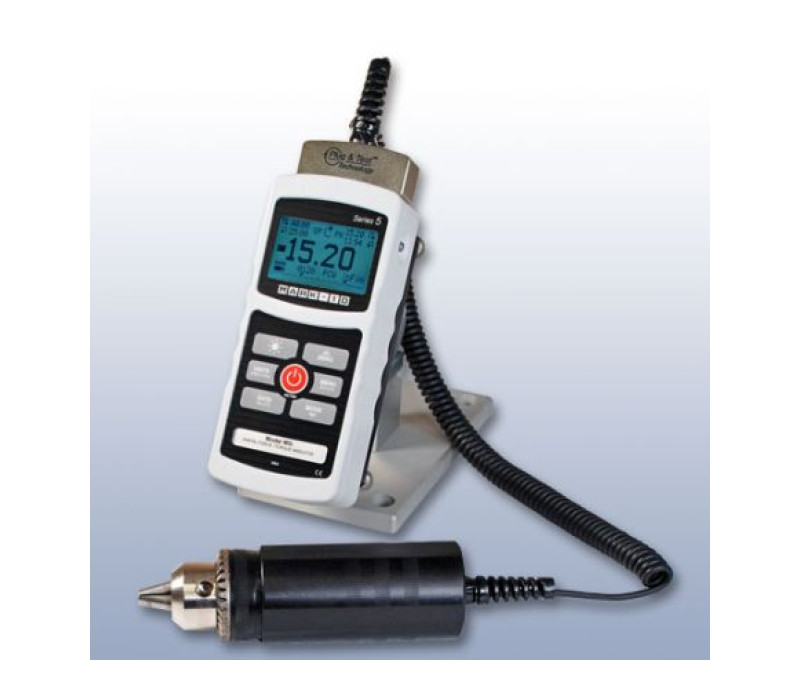

131958	AC1008 Tablette support pour 5I, 3I ou TT03	€ 159,00

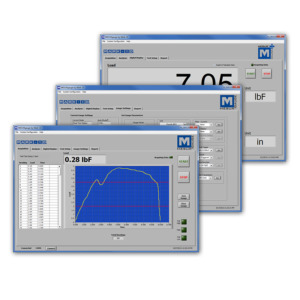

130819	15-1005 MESURgauge PLUS Logiciel d'analyse de charge et de déplacement, 1 licence	€ 666,00
136830	15-1005-5 MESURgauge Plus Logiciel d'analyse de charge et de déplacement, 5 licences	€ 2.636,00

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande

Voir le panier Commandez

Series-5I Afficheur force/couple perfectionné

Caractéristiques

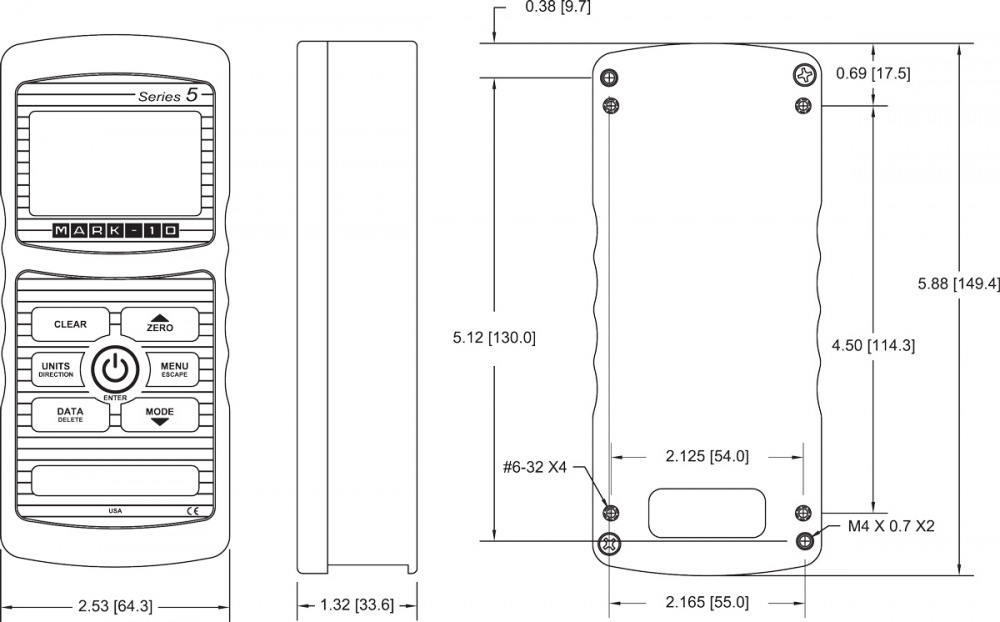

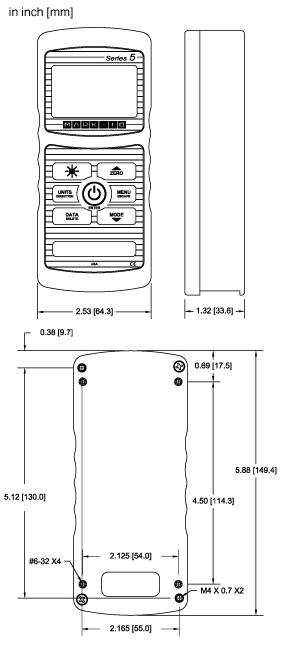

Dimensions

Spécifications

Series-3I Afficheur force/couple perfectionné

Series 7I Afficheur force/couple perfectionné

F105 / F305 / F505 / F505H

F755 / F1505

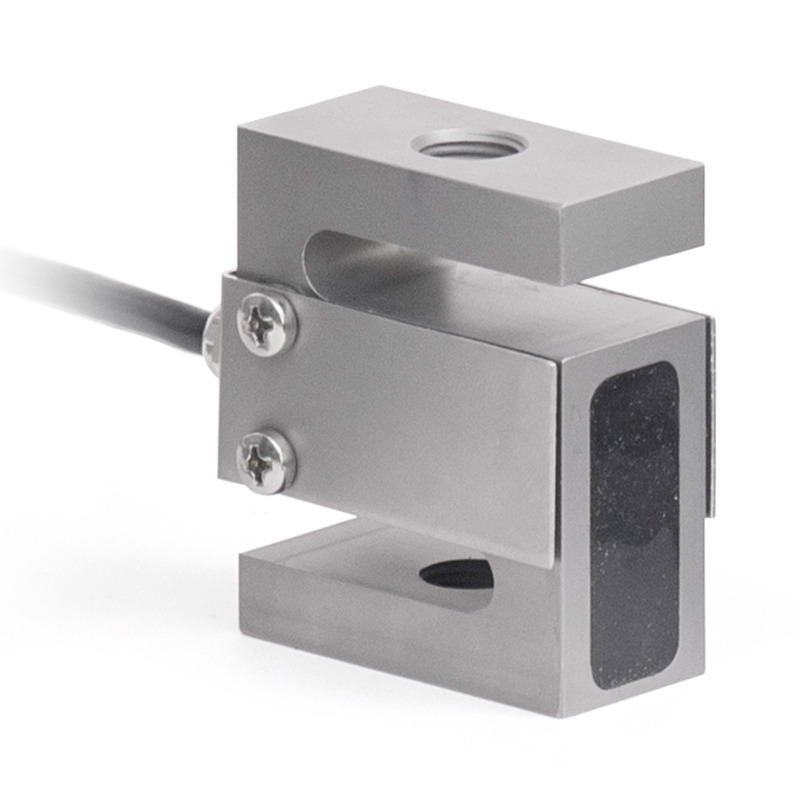

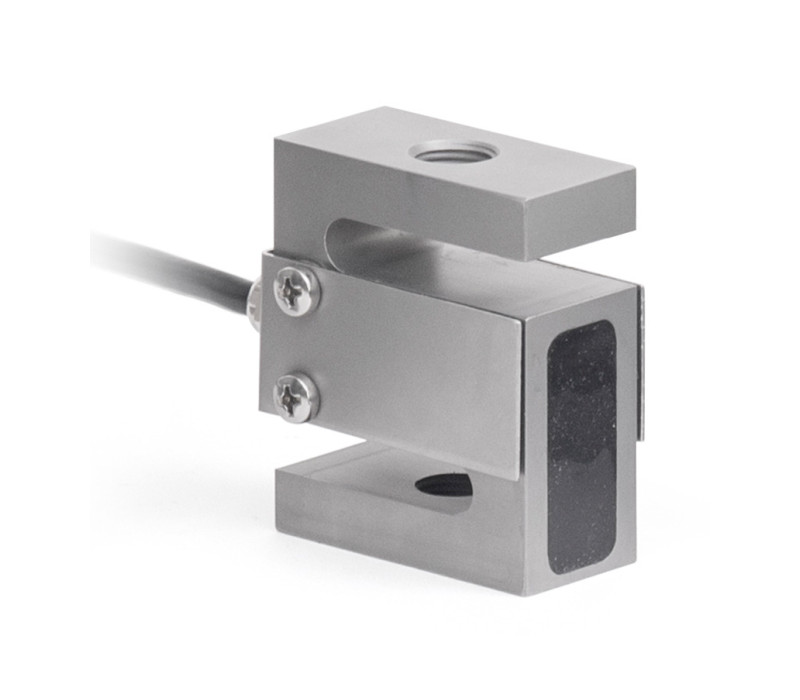

R01 Series Capteur de force de motif S
