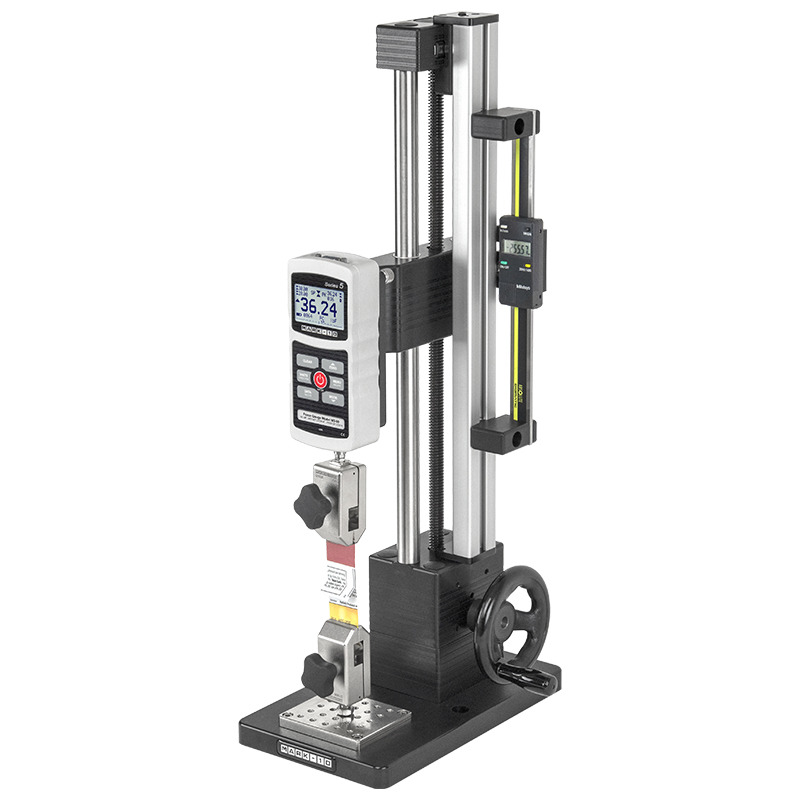

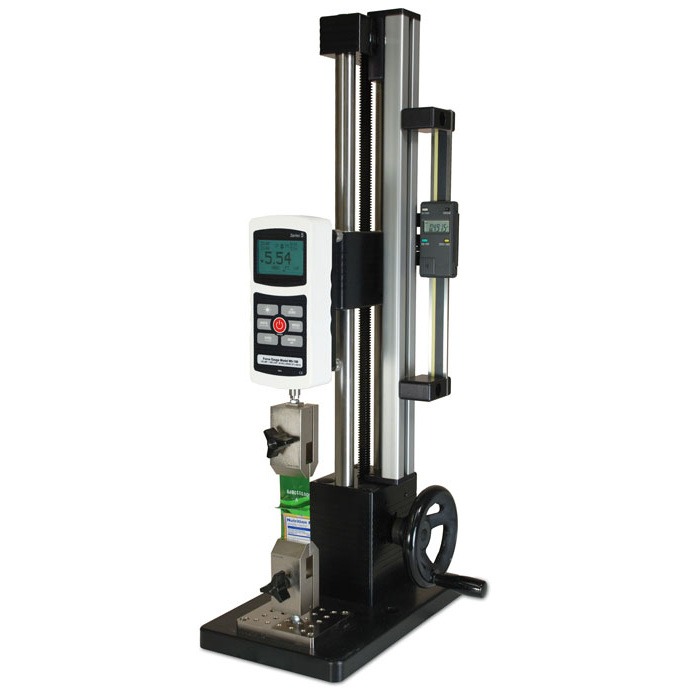

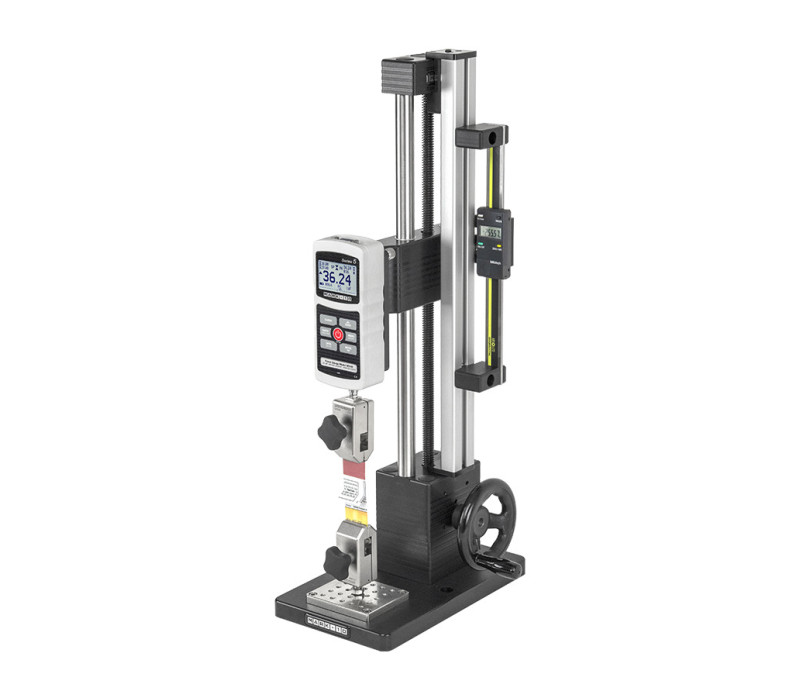

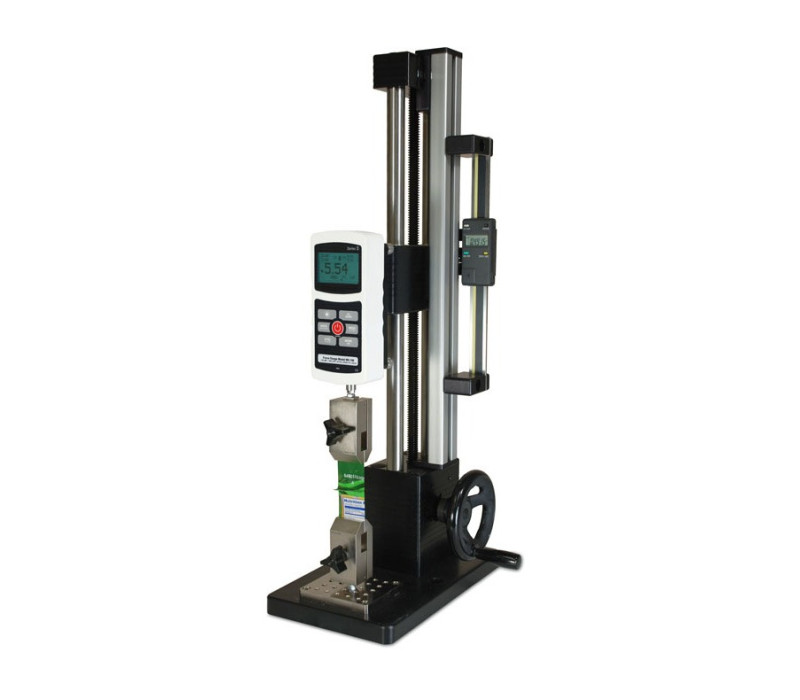

    ES30 Banc d'essai très précis avec manivelle

    Découvrez l'ES30, un banc d'essai manuel conçu pour les tests de traction et de compression, avec une capacité allant jusqu'à 1000N / 100kg et une portée de 330 mm. Ce modèle est idéal pour une large gamme d'applications grâce à sa manivelle permettant un contrôle précis des mouvements et à son design modulaire qui permet des configurations polyvalentes.

    Caractéristiques principales :
    • Capacité et portée: Prend en charge jusqu'à 1000N/100kg avec un déplacement maximal d'environ 330 mm, selon l'équipement utilisé.
    • Opération manuelle efficace: Avec une manivelle latérale pour des tests précis et répétables, réglable dans diverses configurations.
    Caractéristiques spéciales :
    • Compatibilité étendue: Utilisez n'importe quelle jauge de force Mark-10 avec des accessoires de prise pour configurer une solution de test complète.

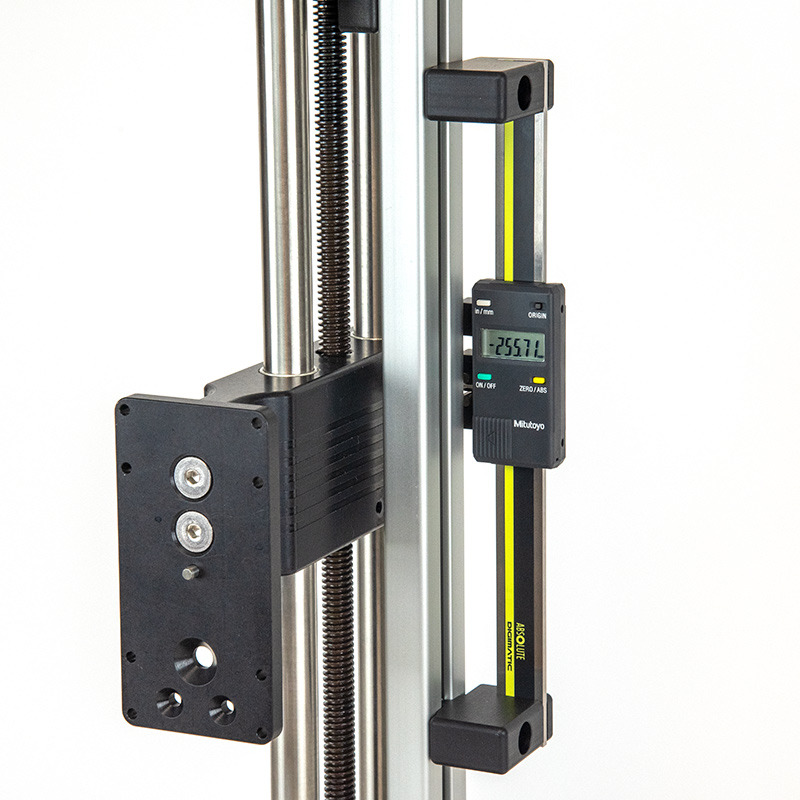

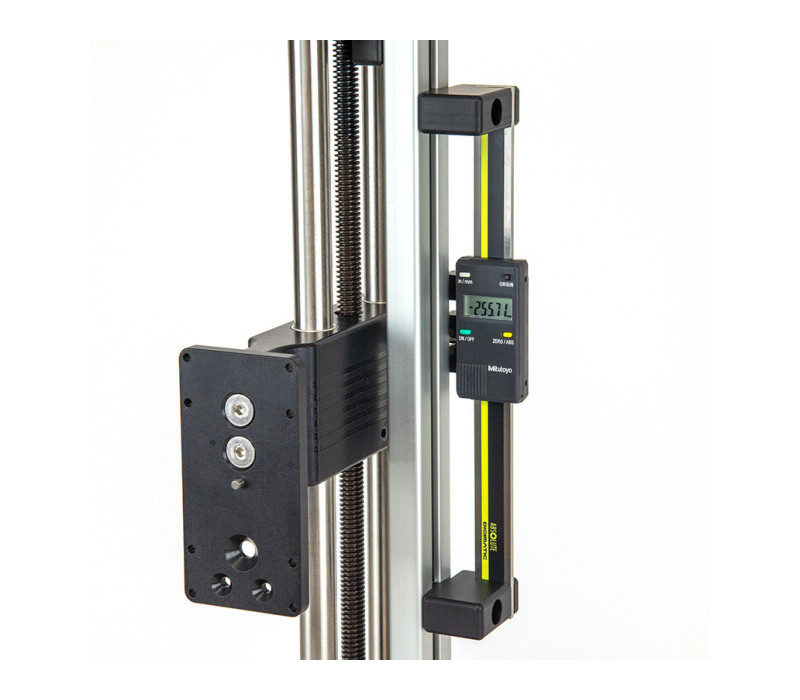

    • Options de personnalisation: Comprend des afficheurs de déplacement numériques et des extensions de colonne pour accueillir des échantillons de différentes tailles.


    Découvrez comment le banc d'essai ES30 peut être une solution efficace pour vos besoins de mesure, contactez-nous.
    € 1.230,00
    Commandez maintenant
    • Des trous permettent de fixer le banc
    • La banc d'essai peut être transformé en banc motorisé en utilisant le kit de motorisation.
    • Force maximale : 100 kg (1 kN)
    • 3 ans de garantie
    • Concept flexible : La base peut être déplacée et le banc d'essai devient une partie d'un système d'essai plus grand. Il peut être également utilisé pour un montage alternatif

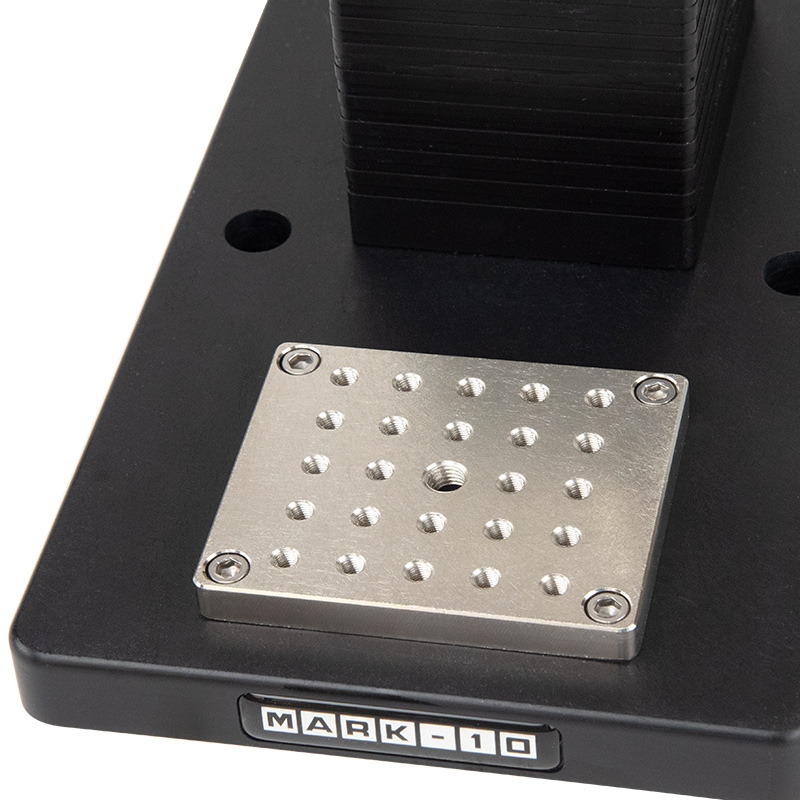

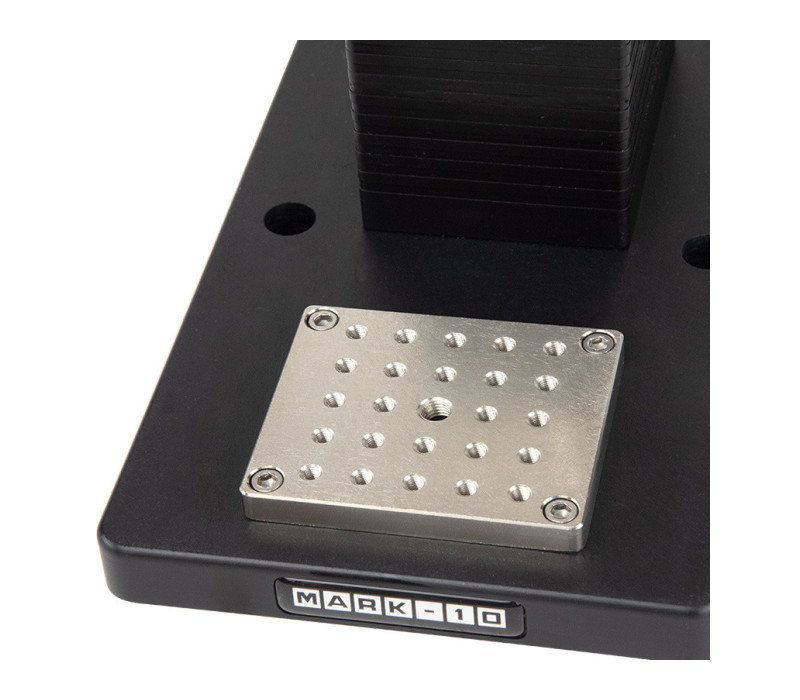

    • Base amovible avec 25 trous filetés #10-32 pour le montage

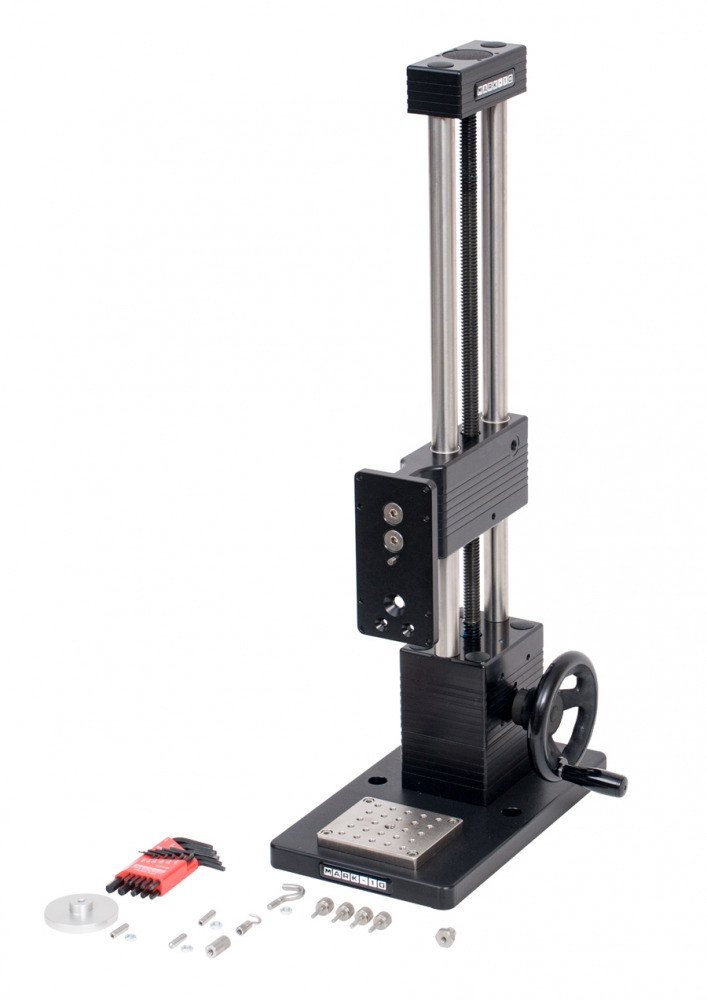

    Kit complet

    Le banc d'essai manuel ES30 est livré avec les accessoires suivants :

    • Plaque de compression G1009, 2” de diamètre
    • Petit crochet G1028
    • Adaptateur fileté G1030, 5/16-18M à #10-32F
    • Crochet moyen G1038
    • Raccord G1039, #10-32F/F
    • Manivelle
    • 4 Vis à molette pour jauge de force
    • Jeu de clés Allen

    Comparaison des bancs d'essai manuels

    ModèleCapacité de forceCourse d'essai maximaleMéthode de chargementTarif de déplacementMaximum, dégagement d'échantillon
    ES05150N38mmLevier à ressort25,4 mm par tour de levier223mm
    ES10500N229mmLevier à ressort26,7 mm par tour de levier229mm
    ES20500N229mmMolette manuelle supérieure1,5 mm par tour de roue229mm
    ES301000N330mmRoue manuelle latérale1,3 mm par tour de roue 356mm
    TSA750(H)3750N95mm (with travel stops)
    152mm (without travel stops)    		Levier à crémaillère réglable par paliers de 30°76,2 mm par tour de levierVertical: 267mm
    Horizontal: 368mm
    TSB100500N95mm (with travel stops)
    152mm (without travel stops)    		Levier à crémaillère réglable par paliers de 30°76,2 mm par tour de levier330mm
    TSC1000(H)5000N89mmRoue manuelle en ligne2,5 mm par tour de roueVertical: 254mm
    Horizontal: 330mm
    TSF(H)5000N102mmRoue manuelle latérale0,34 mm par tour de roueVertical: 356mm
    Horizontal: 459mm
    - La course d'essai maximale et/ou l'espace libre dépendent des pinces ou accessoires utilisés lors des essais. Les dimensions indiquées sont sans pinces ni accessoires.
    - Les rallonges de colonne sont disponibles pour tous les modèles, sauf ES05, ​​ES10 et ES20.
    - Les modèles marqués d'un (H) sont disponibles en versions verticale et horizontale.

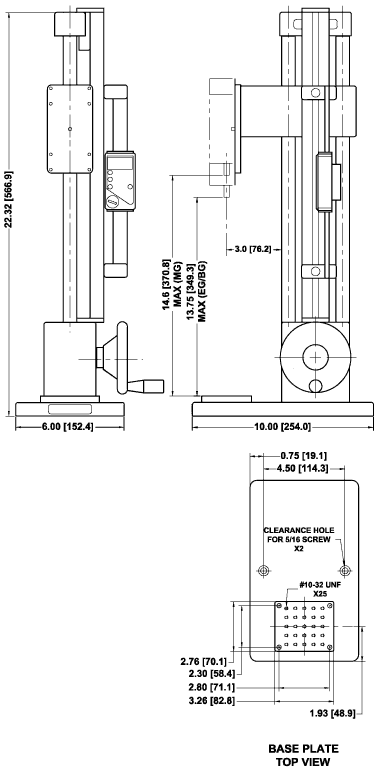

    Dimensions-ES30
    Dimensions-ES30

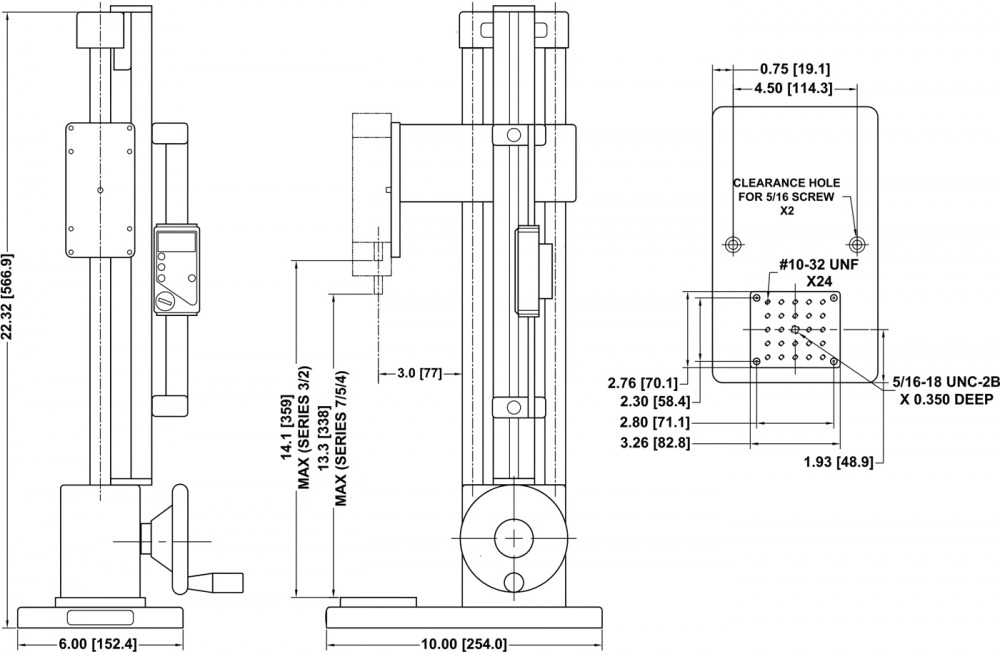

    Dimensions du banc d'essai de force manuel ES30

    Toutes les tailles en pouces et (mm)

    Video
    Video Preview for ID: EYg3W8H4cdE
    ▶
    Fiche technique ES30
    Manuel d'utilisation ES30
    Modèles solides ES30
    Capacité :1000 N (100 kg)
    Distance maximale de déplacement :330 mm
    Pas de déplacement :1,37 mm par tour de manivelle
    Poids :8 kg
    Dimensions :152 mm x 254 mm x 567 mm
    Accessoires inclus :Petit crochet, crochet moyen, plaque de compression (5 cm de dia.), vis de montage moletées
    Garantie :3 ans

    Produits associés

    Parcourir les produits associés

    Series-3 Dynamomètre digital

    Series-3 Dynamomètre digital

    Series-4 Dynamomètre digital avec sortie

    Series-4 Dynamomètre digital avec sortie

    Series-5 Dynamomètre digital perfectionné

    Series-5 Dynamomètre digital perfectionné

    Accessoires


    Commandez maintenant

    Produits
    Article Nom du produit Prix  Quantité Action
    126413ES30 - Manual Test Stand - 200 lbF/1 kN € 1.230,00
    Accessoires
    Article Nom du produit Prix  Quantité Action
    135876ESM001 - Digital Travel Display for ES30, 6" / 150 mm € 892,00
    130489ESM004 - Digital Travel Display for ES30, 12" / 300 mm' title='Description'> € 1.721,00
    131837ESM003-1 Column extension for ES30, 6” / 150 mm € 172,00
    131838ESM003-2 Column extension for ES30, 12” / 300 mm € 199,00
    131839ESM003-3 Column extension for ES30, 24” / 600 mm € 249,00
    136882AC1060 Base plate with matrix of threaded holes € 86,00
    137692M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6 € 106,00

    Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
    Statut du produit :
    Disponible: 1 - 3 jours ,
    Delai: 1 - 3 semaine(s) ,
    commande spéciale sur demande
