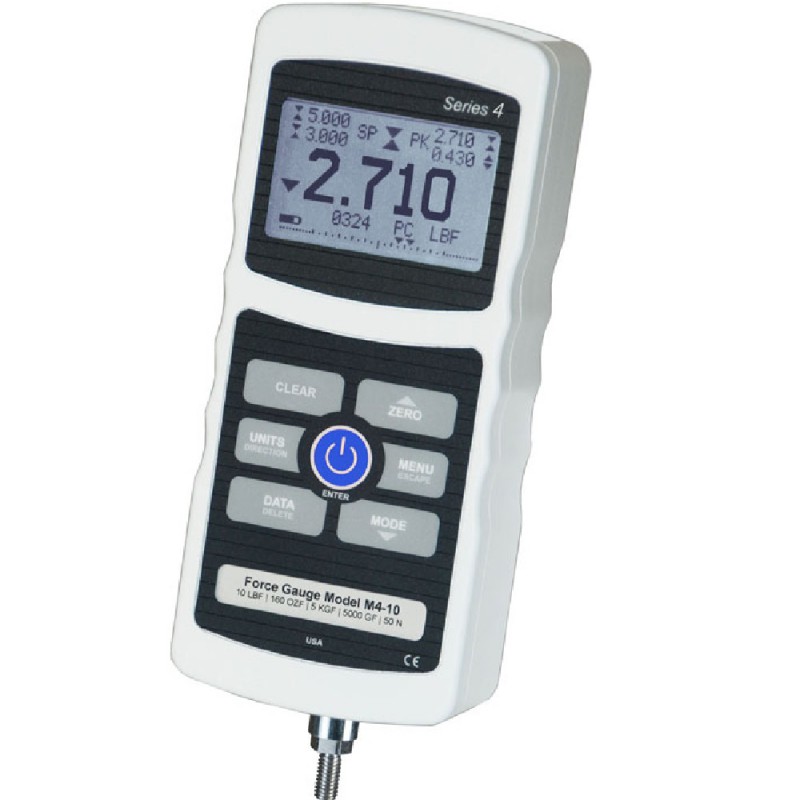

Series-4 Dynamomètre digital avec sortie


Fabriqué aux États-UnisMesure les forces de tension &
de compression
(Push/Pull)
11 plages jusqu'à 2500 N

Les dynamomètres numériques de séries 4 sont conçus pour mesurer des forces de compression et de tensions sur de nombreuses applications dans pratiquement tous les secteurs industriels avec des capacités de 0,5 à 2500 N. Les dynamomètres disposent d'un taux d'échantillonnage de 3000 Hz, fournissant des résultats précis sur un large éventail de conditions de test. La précision est de ± 0,2 % sur l'échelle totale ± 1 chiffre, et la résolution est de 1/2000. Un grand écran LCD, rétroéclairé, affiche de grands caractères nets tandis que le menu simple de navigation permet un accès rapide aux caractéristiques de l'appareil et aux réglages des paramètres. Les données peuvent être tranférées à un PC ou une base de données par ports USB, RS-232, Mitutoyo (Digimatic), ou sorties analogiques.

L'instrument possède d'une carte mémoire pour sauvegarder jusqu'à 50 valeurs, il peut aussi calculer les données statistiques et est équipé de différents ports de sorties afin de transférer les données vers un PC. Des valeurs de seuils intégrées avec des indicateurs permettent d'effectuer des tests de conformités (échec/réussite) et de déclencher des dispositifs externes comme des alarmes, des relais ou des bancs de test. Les dynamomètres sont protégés contre les surcharges jusqu'à 150 % de leurs capacités et une barre de charge analogique est affichée à l'écran pour représenter graphiquement la force appliquée.

Le boîtier en aluminium, ergonomique et réversible permet une tenue en main ou un montage sur un banc de test pour des essais plus sophistiqués. Les dynamomètres de séries 4 sont directement compatibles avec les bancs de test Mark-10, les fixations et le logiciel.

Les dynamomètres de séries 4 comprennent le logiciel d'acquisition de données MESUR Lite. MESUR Lite compile les données en continue ou des simples points de données des dynamomètres de séries 4 et 5. Les données sauvegardées dans la mémoire des instruments peuvent être téléchargées en vrac. Un seul clic suffit pour les exporter facilement dans un fichier Excel pour leurs traitements ultérieur.






Caractéristiques
  • Ports USB, RS-232, Mitutoyo et analogiques
  • Taux d'échantillonnage à 3000 Hz
  • Points de seuils programmables avec alarmes et sorties
  • Grand écran graphique rétroéclairé
  • Mémoire de 50 valeurs avec données statistiques et sorties
  • Graphique, en direct, de la barre de charge avec des marqueurs de valeur seuil
  • Les valeurs de pics (max) sont toujours affichées
  • Alarmes sonores et sons des touches configurables
  • Boîtier en aluminium
  • Certificat d'étalonnage et de traçabilité NIST inclus

Plage de force - capacité/résolution
Modèle Lb Oz Kg G N kN mN Cellule de charge
Déflexion
M4-012 0.12
0.00005
2
0.001

50
0.02
0.5
0.0002

500
0.2
0.005 [0.13]
M4-025 0.25
0.0001
4
0.002

100
0.05
1
0.0005

1000
0.5
0.010 [0.25]
M4-05 0.5
0.0002
8
0.005

250
0.1
2.5
0.001

2500
1
0.010 [0.25]
M4-2 2
0.001
32
0.02
1
0.0005
1000
0.5
10
0.005


0.009 [0.23]
M4-5 5
0.002
80
0.05
2.5
0.001
2500
1
25
0.01


0.005 [0.13]
M4-10 10
0.005
160
0.1
5
0.002
5000
2
50
0.02


0.010 [0.25]
M4-20 20
0.01
320
0.2
10
0.005
10000
5
100
0.05


0.004 [0.10]
M4-50 50
0.02
800
0.5
25
0.01
25000
10
250
0.1


0.010 [0.25]
M4-100 100
0.05
1600
1
50
0.02
50000
20
500
0.2


0.010 [0.25]
M4-200 200
0.1
3200
2
100
0.05

1000
0.5
1
0.0005

0.010 [0.25]
M4-500 500
0.2
8000
5
250
0.1

2500
1
2.5
0.001

0.010 [0.25]

Dimensions
Dimensions-Series-4

Caractéristiques du filetage Filetage Hex
M4-012 - M4-100 #10-32 5/16
M4-200 - M4-500 5/16-18 11/32

Accessoires inclus
  M4-012 -M5-20 M4-50 -M4-100 M4-200 - M4-500
Barres d'extension G1024 G1031
Cône G1026   G1033
Biseau G1025   G1032
Entaillé en V G1027   G1034
Plat G1029   G1036
Crochet G1028 G1038 G1035
Connecteur   G1039 G1037

Téléchargements

Kit complet
Les dynamomètres de séries 4 sont livrés comme sets complets comprenant :
  • Le dynamomètre de séries 4
  • La mallette de transport
  • L'embout biseauté cônique entaillé en V crochet et plat
  • La canne d'extension
  • L'adaptateur universel AC
  • Les piles
  • Le guide de démarrage rapide
  • Le câble USB
  • Le certificat d'étalonnage NIST avec les données
  • Le CD ressource (driver USB logiciel MESUR Lite logiciel DEMO MESURgauge et manuel d'utilisation)


Produits associés

Series-5 Dynamomètre digital perfectionné


  • Taux d'échantillonnage à haute vitesse de 7 000 Hz
  • Sorties USB, RS-232, Mitutoyo et analogique

Plus de détails

Series-5 Dynamomètre digital perfectionné

Series-7 Dynamomètre digital professionnel


  • Taux d'échantillonnage élevé à 14000 Hz
  • Mémoire de points individuels jusqu'à 5000 données téléchargeables vers un PC
  • Capture de données en continue jusqu'à 5000 données avec une fréquence jusqu'à 14000 Hz, téléchargeable sur PC

Plus de détails

Series-7 Dynamomètre digital professionnel

Series-5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

Plus de détails

Series-5I Afficheur force/couple perfectionné

ES30 Banc d'essai très précis avec manivelle


  • Force maximale : 100 kg (1 kN)
  • Concept flexible : La base peut être déplacée et le banc d'essai devient une partie d'un système d'essai plus grand. Il peut être également utilisé pour un montage alternatif
  • Base amovible avec 25 trous filetés #10-32 pour le montage

Plus de détails

ES30 Banc d'essai très précis avec manivelle

Accessoires

Catégorie Attaches Mark-10


Vous trouverez ici des poignées et des supports pour les appareils de mesure de force et de couple Mark 10

Plus de détails

Catégorie  Attaches Mark-10 0

Cic-Force Etalonnage dynamomètre


  • Etalonnage facile à planifier
  • Délai court
  • Suivant les normes d'étalonnage allemande (DKD), class F1; calibration-no: 19026 - 07

Plus de détails

Cic-Force Etalonnage dynamomètre 127037

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement


  • Envoie les données d'un dynamomètre ou couplemètre et l'affichage du déplacement vers un PC pour analyse ultérieure

Plus de détails

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement 126514

Double Handle Grip Fixation avec double poignée pour dynamomètres


  • Double poignées pour dynamomètres

Plus de détails

Double Handle Grip Fixation avec double poignée pour dynamomètres  126084

Single Handle Grip Fixation poignée simple pour dynamomètres


  • Poignées simples pour dynamomètres

Plus de détails

Single Handle Grip Fixation poignée simple pour dynamomètres 126085

Spécifications
Taux d'échantillonnage :3 000 Hz
Précision :± 0,2 % de l'échelle totale ± 1 chiffre
Alimentation :Sur courant ou piles rechargeables (NiMH). Un indicateur de faible charge apparait quand la charge est faible et le dynamomètre s'éteint automatiquement quand le niveau d'alimentation est critique
Autonomie des piles :Avec rétroéclairage : Jusqu'à 7 heures d'utilisation continue
Sans rétroéclairage : Jusqu'à 24 heures en utilisation continue
Unités de mesure :lbF,ozF,gF,kgF,N,kN,mN (suivant le modèle)
Ports de sortie : USB / RS-232 : Configurable jusqu'à 115 200 bauds. Inclus langue de contrôle 2 de l'appareil pour commander entièrement à partir du PC.
Mitutoyo (Digimatic) : BCD série approprié pour tous les appareils compatibles Mitutoyo SPC.
Analogique : ± 1 VCD, ± 0.25 % de l'échelle totale
Usage général : Trois sorties de drain ouvertes et une entrée
Valeurs seuils : Trois lignes de drain ouvertes
Paramètres configurables :Filtres digitaux, sorties, extinction automatique, paramétres par défaut, bouton de volume, alarmes sonores, étalonnage
Protection surcharge :150 % de l'échelle totale (affiche "OVLD" à partir de 110 %)
Poids (dynamomètre seulement) :M4-012 - M4-100 : 0,45 kg
M4-200 - M4-500 : 0,54 kg
Accessoires inclus :Mallette de transport, embout biseau, embout conique, embout avec entaille en V, embout crochet, embout plat, canne d'extension, adaptateur universel AC, pile, câble USB, avec driver, certificat d'étalonnage NIST avec données, logiciel DEMO MESURgauge
Garantie :3 ans

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
132815
M4-012E Dynamomètre digital - 0,5 N
€ 1.441,00
132814
M4-025E Dynamomètre digital - 1,0 N
€ 1.441,00
132816
M4-05E Dynamomètre digital – 2,5 N
€ 1.081,00
132819
M4-2E Dynamomètre digital – 10 N
€ 908,00
132820
M4-5E Dynamomètre digital – 25 N
€ 908,00
132821
M4-10E Dynamomètre digital – 50 N
€ 908,00
132822
M4-20E Dynamomètre digital – 100 N
€ 908,00
132823
M4-50E Dynamomètre digital – 250 N
€ 908,00
132824
M4-100E Dynamomètre digital – 500 N
€ 908,00
132817
M4-200E Dynamomètre digital – 1000 N
€ 1.081,00
132818
M4-500E Dynamomètre digital – 2500 N
€ 1.081,00

Accessoires

Nom du produit
Prix
Quantité
130524
15-1004 MESUR gauge, single license
€ 682,00
132825
09-1163 câble, en série, série 7/5/4 jusqu'à RS-232 DB-9
€ 77,00
132876
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 29,00
132826
08-1026 Batterie de remplacement, 8,4 V NiMH
€ 19,00
131954
AC1030 AC adapter/charger, 110V US
€ 43,00
131955
AC1031 AC adapter/charger, 220V Europe
€ 43,00
132878
AC1032 AC adapter/charger, 220V UK
€ 43,00
132879
AC1035 AC adapter/charger, 220V Australia
€ 43,00
134333
AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)
€ 58,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
