Transducteurs ultrasoniques à double élément 1/4"

Remarque importante : Les modèles de transducteurs à double élément T-102-XXXX font désormais partie de la série de transducteurs ultrasoniques à double élément 1/4". Toutes les spécifications, comparaisons et prix de cette série sont fournis ci-dessous.

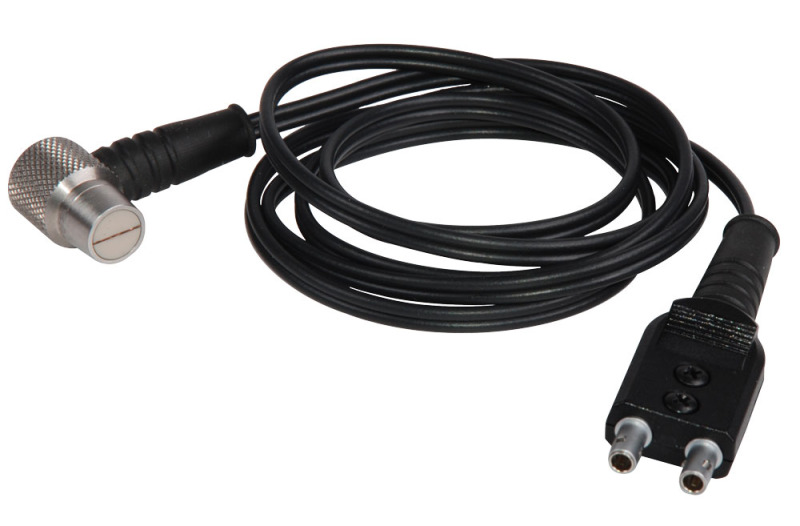

Les transducteurs ultrasoniques à double élément 1/4" avec connecteur encapsulé de Checkline sont conçus pour la mesure d’épaisseur de haute précision dans des zones petites ou courbées. Dotés de connecteurs latéraux encapsulés et d’un diamètre de cristal de 13,5 mm (0,53 pouce), ces sondes sont idéales pour les applications nécessitant compacité et maniabilité maximale.

Ces transducteurs sont disponibles en plusieurs configurations, y compris haute amortissement (HD), composites, pour mesure de revêtement (CT) et standards, avec des fréquences de 2,25 MHz à 10 MHz. Ils sont compatibles avec une large gamme de jauges d’épaisseur ultrasoniques, y compris les modèles prenant en charge les modes Pulse-Echo (P-E), Echo-Echo (E-E), Coating Thickness (CT) et Echo-Echo-Verify (E-EV).

Caractéristiques principales (selon modèle) :

Diamètre compact de 1/4" : Idéal pour les points d’accès difficiles et les surfaces courbées à petit rayon.
Connecteur latéral encapsulé : Assure l’intégrité du signal dans des environnements exigeants et permet une sortie de câble à profil bas.
Multiples options de fréquence : Disponibles de 2,25 MHz à 10 MHz pour une meilleure pénétration ou une résolution améliorée selon l’application.
Variantes de transducteurs : Choix entre versions standards, composites haute température ou optimisées pour revêtements.
Compatibilité avec jauges : Convient aux jauges d’épaisseur TI-MMX, TI-CMX et TI-25 de Checkline (voir compatibilité spécifique par modèle).

Avantages clés :

Précision dans les espaces réduits : La tête de petite dimension assure un meilleur contact sur des zones limitées ou courbes.
Flexibilité d’application : Adaptés à une grande variété de matériaux, des métaux aux plastiques, sur différents modèles de jauge.
Conception durable : Le câble encapsulé améliore la résistance mécanique et la longévité en usage industriel.
Qualité de signal optimisée : Les versions composites et fortement amorties offrent une meilleure résolution et précision sur matériaux revêtus ou fins.

Cette série de transducteurs à double élément 1/4" est le choix privilégié des opérateurs recherchant des sondes compactes, robustes et précises pour des applications exigeantes de mesure d’épaisseur ultrasonique.

Contactez-nous pour trouver le transducteur 1/4" le plus adapté à vos besoins d’inspection.

Caractéristiques

Taille du transducteur : Conception à double élément 1/4" (13,5 mm) pour zones de mesure petites ou courbées.
Type de connecteur : Connecteur latéral encapsulé avec soulagement de traction sécurisé pour environnements industriels.
Plage de fréquences : Disponible de 2,25 MHz à 10 MHz selon modèle et application.
Variantes de sonde : Inclut versions standard, CT (revêtements), HD (fortement amortie) et haute température.
Compatibilité : Conçu pour une utilisation avec les jauges Checkline, y compris les séries TI-MMX, TI-25 et TI-CMX.
Résolution et pénétration : Les basses fréquences offrent une meilleure pénétration ; les hautes fréquences permettent une résolution supérieure pour parois fines.
Utilisation industrielle : Adapté aux surfaces métalliques, plastiques et revêtues, même dans des environnements difficiles ou confinés.
Durabilité : La conception du câble et du connecteur encapsulé garantit une longue durée de vie.

Numéro de pièce du transducteur	Fréquence	Caractéristique de la sonde	Amortissement*	Position du connecteur
T-102-1000	2,25 MHz	Standard	S	Latéral
T-102-2000	5 MHz	Standard	S	Latéral
T-102-2700	5 MHz	Standard	HD	Latéral
T-102-2900	5 MHz	Épaisseur de revêtement	CT	Latéral
T-102-2900-H	5 MHz	Épaisseur de revêtement et haute température	CT	Latéral
T-102-3200	7,5 MHz	Spécification Exxon	S	Latéral
T-102-3300	7,5 MHz	Haute résolution	S	Latéral
T-102-3700	7,5 MHz	Standard	HD	Latéral
T-102-3900	7,5 MHz	Épaisseur de revêtement	CT	Latéral
T-102-4000	10 MHz	Standard	S	Latéral
* Types d’amortissement : S Transducteur standard sans amortissement CT Transducteur amorti pour mesure d’épaisseur de revêtement, utilisé avec les jauges CMX pour la mesure de revêtements HD Transducteur fortement amorti, utilisé pour les mesures Echo-Echo (à travers peinture)

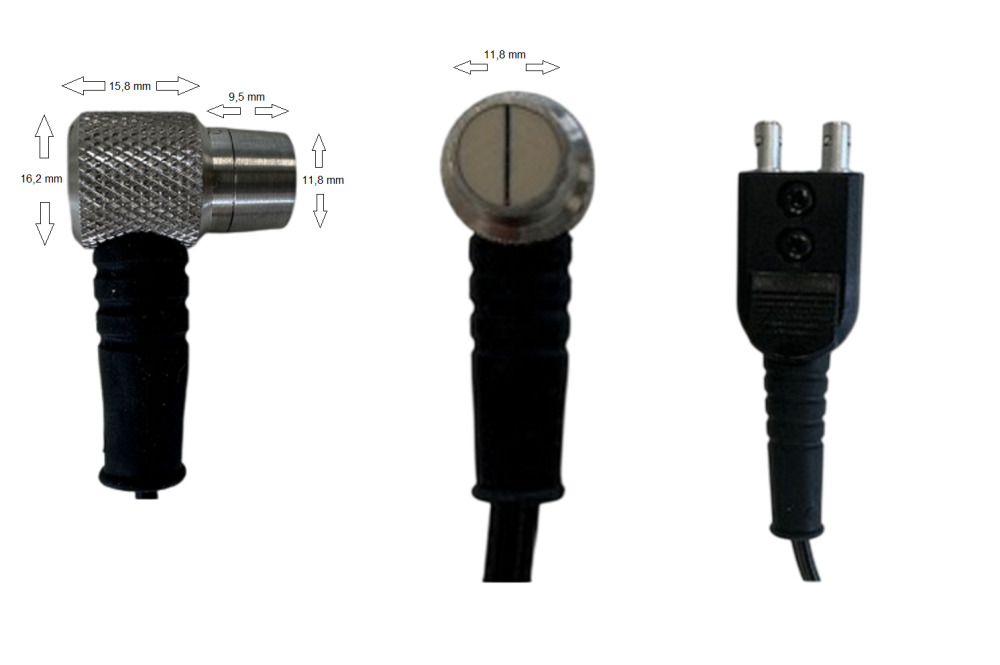

Dimensions

Transducteur double élément 1/4"

Conçu pour des mesures de haute précision dans des espaces confinés, ce transducteur à double élément 1/4" offre les dimensions clés suivantes :

Diamètre de l’élément : 11,8 mm – adapté aux surfaces courbées à petit rayon et aux petites zones de mesure.
Longueur de la tête : 15,8 mm – mesurée de l’élément jusqu’à la base du connecteur, câble exclu.
Diamètre total de la sonde : 16,2 mm – dimension verticale du boîtier du transducteur.
Longueur totale de la sonde : 25,3 mm

Ces dimensions compactes sont idéales pour les applications nécessitant un accès à des surfaces restreintes ou courbées, garantissant un couplage optimal et une stabilité de mesure avec la plupart des jauges d’épaisseur ultrasoniques.
