Transducteurs Ultrasoniques Haute Température
Mesure de haute précision dans des conditions extrêmes
Remarque importante : Les modèles de transducteurs haute température T-04X-XXXX et T-21X-XXXX font désormais partie de la série des transducteurs ultrasoniques haute température. Toutes les spécifications, comparaisons et informations tarifaires de cette série sont présentées ci-dessous.

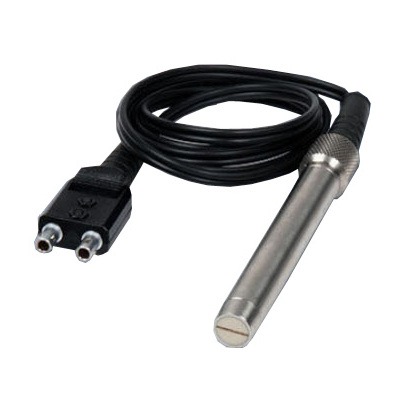

Les transducteurs ultrasoniques double élément haute température de Checkline sont conçus pour la mesure précise de l’épaisseur de paroi sur des surfaces chaudes. Disponibles en versions supportant jusqu’à 335 °C (635 °F) ou 482 °C (900 °F), ces transducteurs garantissent des mesures fiables même dans les environnements les plus exigeants.
Ils sont proposés en tailles de ¼" et ½", avec des fréquences de 2,25 MHz et 5 MHz. Deux types de connexion sont disponibles : une version encapsulée avec câble fixe et une version avec connecteur microdot pour câble détachable (non fourni). Ces transducteurs sont idéaux pour les inspections industrielles nécessitant des mesures précises et stables à haute température.
Caractéristiques principales :
- Performance à haute température : Conçus pour conserver stabilité et précision lors de mesures jusqu’à 482 °C.
- Applications polyvalentes : Adaptés à la mesure de surfaces métalliques ou en verre, avec ou sans revêtement, dans des secteurs tels que la fabrication, l’énergie et l’ingénierie des procédés.
- Options de taille et de fréquence : Disponibles en ¼" et ½" avec des fréquences de 2,25 MHz ou 5 MHz pour répondre à divers besoins d’inspection.
- Versions à forte atténuation : Proposées en versions Standard et Haute Atténuation, optimisées pour les mesures Echo-Echo à travers les revêtements.
- Types de connexion : Choix entre connecteur encapsulé avec câble fixe ou connecteur microdot pour utilisation avec câbles détachables.
Avantages clés :
- Capacité exceptionnelle à haute température : Effectue des mesures précises et constantes jusqu’à 482 °C, indispensables pour les applications d’essais en environnements extrêmes.
- Précision renforcée : La conception de fréquence optimisée permet la détection de détails fins et assure des résultats fiables et reproductibles.
- Construction robuste : Conçus pour une utilisation intensive dans des environnements industriels exigeants, offrant une longue durée de vie et un entretien minimal.
Contactez-nous pour plus d’informations ou pour passer commande. Notre équipe technique vous aidera à choisir le transducteur le mieux adapté à votre application, garantissant efficacité, fiabilité et précision dans toutes vos mesures.
| P/N | Diamètre de la sonde | Fréquence | Caractéristique de la sonde | Amortissement* | Type de connecteur |
|---|---|---|---|---|---|
| T-042-1000 | 1/4 " | 2,25 MHz | Haute température, 335 °C | S | Encapsulé, supérieur |
| T-242-1001 | 1/4 " | 2,25 MHz | Haute température, 335 °C | S | Microdot, supérieur |
| T-044-1000 | 1/2 " | 2,25 MHz | Haute température, 335 °C | S | Encapsulé, supérieur |
| T-244-1001 | 1/2 " | 2,25 MHz | Haute température, 335 °C | S | Microdot, supérieur |
| T-042-2000 | 1/4 " | 5 MHz | Haute température, 335 °C | S | Encapsulé, supérieur |
| T-042-2700 | 1/4 " | 5 MHz | Haute température, 335 °C | HD | Encapsulé, supérieur |
| T-212-2001 | 1/4 " | 5 MHz | Haute température, 335 °C | HD | Microdot, supérieur |
| T-242-2001 | 1/4 " | 5 MHz | Haute température, 335 °C | S | Microdot, supérieur |
| T-044-2000 | 1/2 " | 5 MHz | Haute température, 335 °C | S | Encapsulé, supérieur |
| T-214-2001 | 1/2 " | 5 MHz | Haute température, 482 °C | S | Microdot, supérieur |
| T-244-2001 | 1/2 " | 5 MHz | Haute température, 335 °C | S | Microdot, supérieur |
| T-044-2700 | 1/2 " | 5 MHz | Haute température, 335 °C | HD | Encapsulé, supérieur |
* Types d’amortissement : S Transducteur standard non amorti HD Transducteur fortement amorti, utilisé pour les mesures Echo-Echo (à travers la peinture) |
|||||
Dimensions
Les transducteurs double élément pour haute température présentent une conception robuste, optimisée pour des mesures ultrasonores fiables sur des surfaces chaudes. La longueur du boîtier est de 107,5 mm, avec des diamètres de 11,7 mm et 17,9 mm selon le modèle (1/4" ou 1/2").
Deux types de connecteurs sont disponibles :
- Connecteur encapsulé : Conception avec câble fixe.
- Connecteur Microdot : Interface à câble détachable pour une utilisation flexible et un remplacement facile.
Les deux versions intègrent des transducteurs double élément et sont disponibles en tailles 1/4" (11,7 mm) et 1/2" (17,9 mm). Ces dimensions garantissent une surface de contact stable pour des mesures d’épaisseur précises dans les applications à haute température.
Toutes les dimensions sont indiquées en millimètres (mm).
