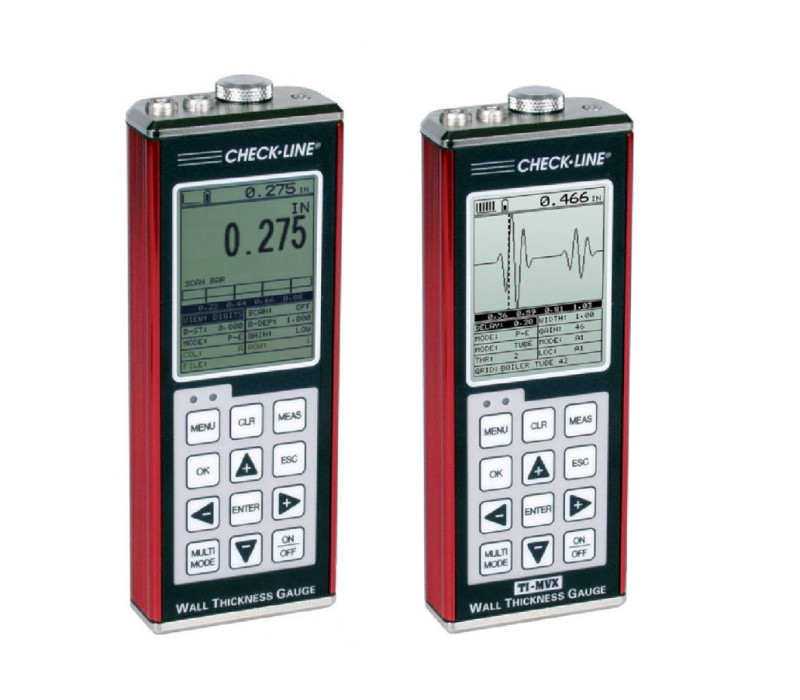

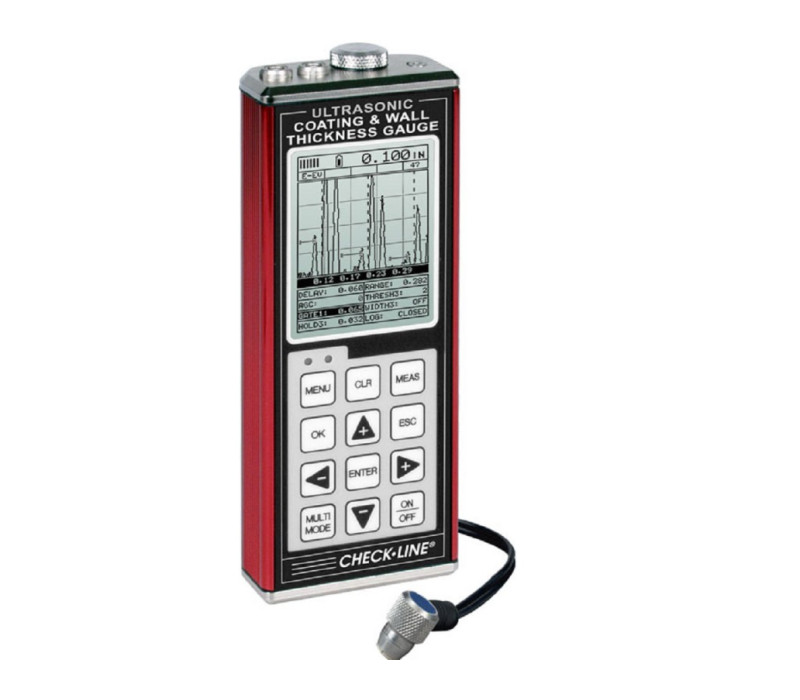

Série TI-M Jauges d’épaisseur ultrasoniques avancées
Technologie avancée pour des mesures professionnelles
Remarque importante : Les modèles TI-MMX-SDL et TI-MVX font désormais partie de la série TI-M. Toutes les spécifications, comparaisons et tarifs de la série TI-M sont indiqués ci-dessous.

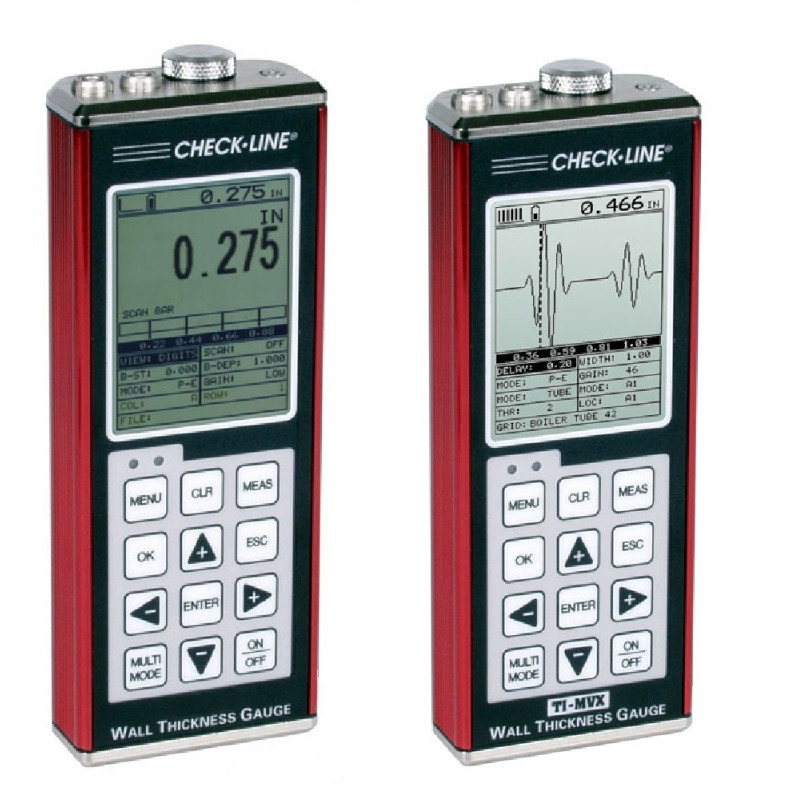

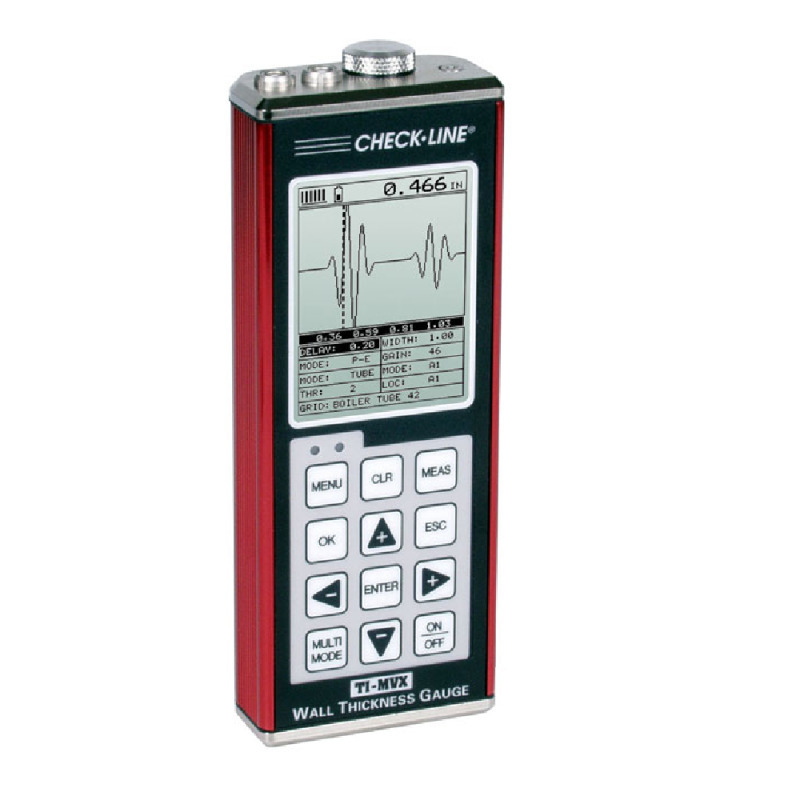

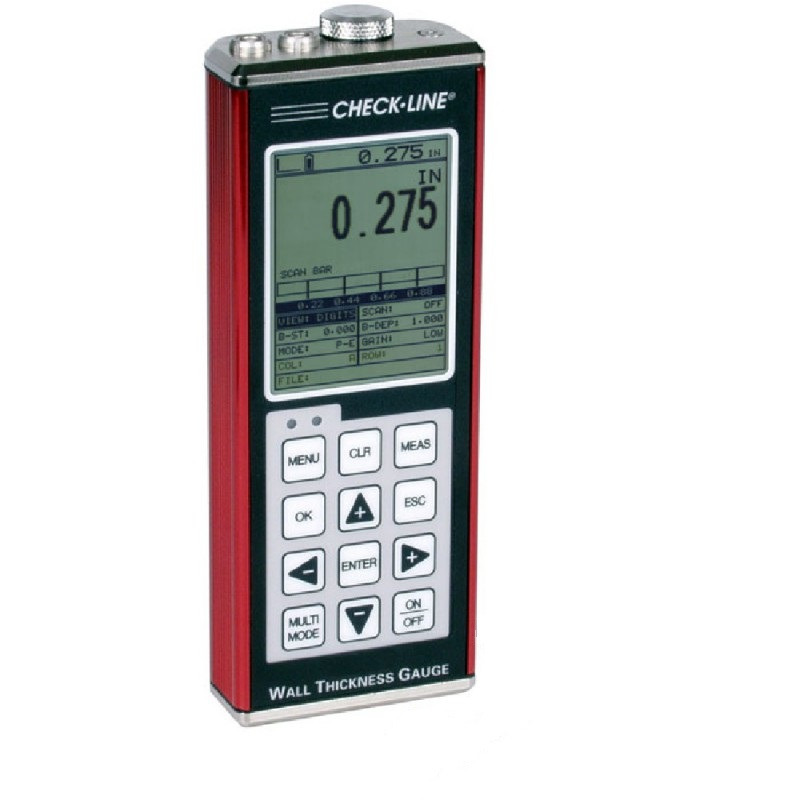

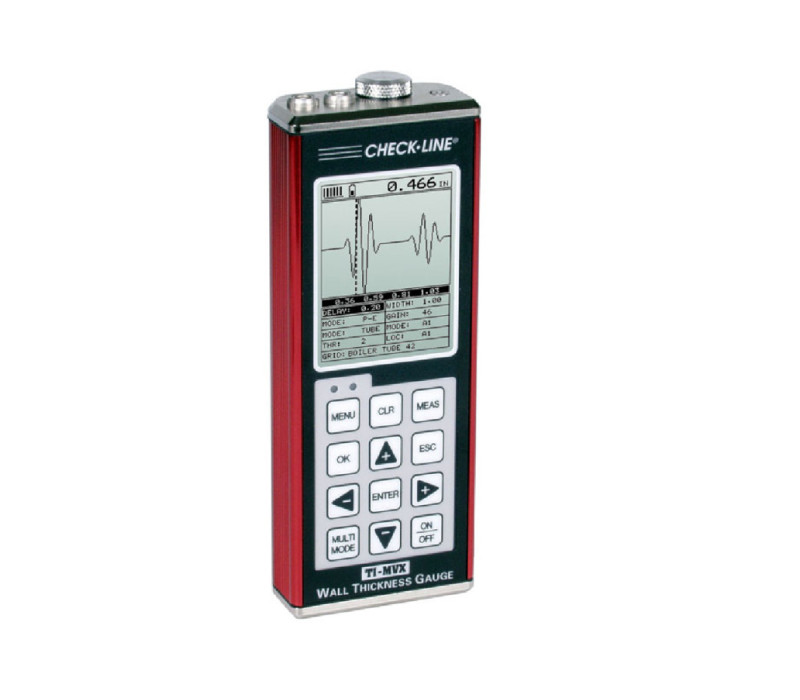

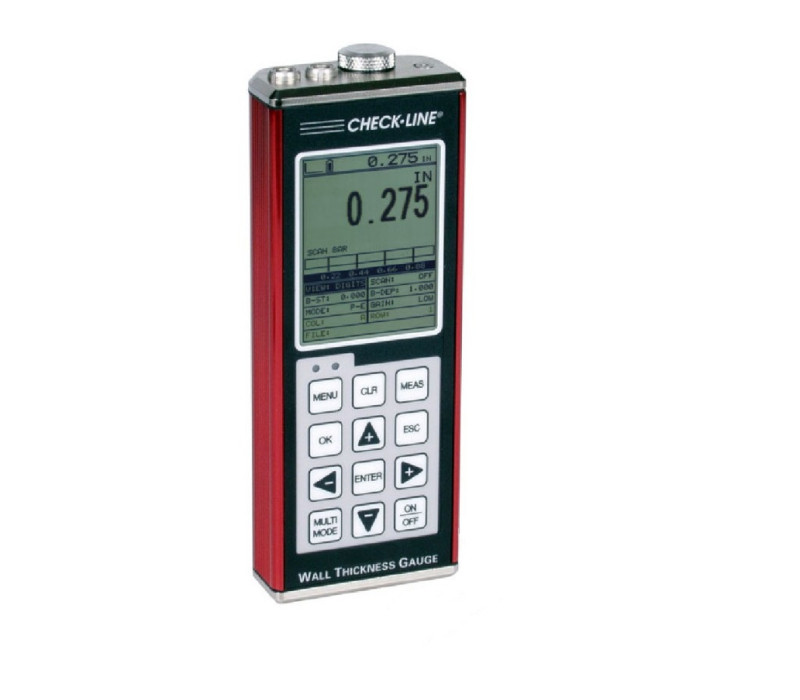

Les TI-MMX-SDL et TI-MVX sont des jauges d’épaisseur ultrasoniques avancées de Checkline, conçues pour les professionnels exigeant précision et efficacité. Avec des fonctions telles que B-Scan et A-Scan (TI-MVX uniquement), ces instruments sont idéaux pour évaluer l’intégrité des matériaux dans divers secteurs. Leur système d’enregistrement alphanumérique des données et leurs écrans LCD haute résolution garantissent des résultats précis et un fonctionnement efficace.
Caractéristiques principales (selon le modèle) :
- Écran haute résolution : Les écrans LCD graphiques de la série TI-M figurent parmi les plus avancés du marché, offrant une visualisation claire des données complexes et une navigation aisée.
- Grande capacité de stockage : Enregistre jusqu’à 64 configurations définies par l’utilisateur et des milliers de valeurs de mesure pour une analyse détaillée et un examen efficace.
- Modes d’affichage multiples : Inclut RF, B-Scan basé sur le temps et grands chiffres, s’adaptant aux différents besoins d’inspection.
- Affichage A-Scan : Le RF A-Scan montre la forme d’onde complète, permettant aux opérateurs d’interpréter et de contrôler les mesures avec précision (TI-MVX uniquement).
- Contrôle de gain AGC : Optimisé pour les mesures à travers la peinture en mode multimode, assurant fiabilité dans diverses conditions.
- Mode différentiel : Affiche la différence d’épaisseur +/- par rapport à une valeur de référence prédéfinie.
- Balayage haute vitesse : Augmente la fréquence d’actualisation pour afficher l’épaisseur minimale détectée ; peut être utilisé avec des alarmes de limite haute/basse.
Avantages clés :
- Kit complet : Livré avec tous les accessoires, le logiciel et un certificat d’étalonnage traçable au NIST, dans une mallette de transport protectrice.
- Configuration flexible : Également disponible en kit WOP sans transducteur lorsque des sondes spécifiques sont requises.
- Simplicité d’utilisation : Interface intuitive avec alarmes visuelles pour le contrôle des tolérances et fonction de recherche ajustant automatiquement l’affichage.
- Fiabilité éprouvée : Conception robuste et durable garantissant des performances constantes dans des environnements industriels exigeants.
Avec des modes de mesure avancés, une grande capacité de stockage et une construction robuste, les TI-MMX-SDL et TI-MVX sont conçus pour relever les défis des inspections de routine comme des applications complexes.
Contactez-nous pour discuter de votre application et déterminer si le TI-MMX-SDL ou le TI-MVX est la solution la plus adaptée à vos besoins de mesure.
Caractéristiques
- Options d’affichage multiples : Fournit un ensemble complet d’outils d’inspection incluant forme d’onde RF, forme d’onde rectifiée (+/-) et grands chiffres (affichage de forme d’onde uniquement sur TI-MVX).
- B-Scan basé sur le temps : Affiche une section transversale du matériau testé, couramment utilisé pour montrer le profil de la surface arrière.
- Contrôle de gain AGC : AGC matériel intégré optimisé pour les mesures à travers la peinture en mode multimode.
- Configurations personnalisées : Permet de stocker jusqu’à 64 configurations définies par l’utilisateur ; toutes les configurations d’usine peuvent être sélectionnées, modifiées et enregistrées.
- Alarme visuelle : Définissez des limites haute/basse pour les applications avec tolérances strictes. Si l’épaisseur réelle est hors limites, une lumière rouge s’active.
- Balayage haute vitesse : Effectue 32 mesures par seconde, affichant la valeur minimale détectée pendant le balayage.
- Fonction de recherche : Ajuste automatiquement l’affichage pour montrer le signal lors de la localisation du point de détection.
- Inspection de défauts – Mode Prove Up : Disponible avec une sonde spéciale (TI-MVX uniquement).
- Certificat d’étalonnage NIST : Fourni en standard.
- Garantie : Garantie de 2 ans sur les jauges.
- Certification : Certifié CE.
Les TI-MMX-SDL et TI-MVX sont fournis en kit complet comprenant :
- Unité de jauge
- Transducteur T-102-2700
- Bouteille de 120 ml de fluide de couplage
- 3 piles AA
- Certificat d’étalonnage NIST
- Logiciel de transfert de données, câble de sortie série et manuel d’instructions
Le kit est livré dans une mallette avec mousse de protection pour une sécurité maximale.
En kit WOP :
- Similaire au kit complet mais sans le transducteur standard
Vues d’affichage
 |  |  |
| Mode A-Scan rectifié : Préféré pour la détection de défauts et de corrosion localisée, ainsi que pour les mesures à travers la peinture et les revêtements en mode Echo-Echo. | Vue B-Scan : Affiche une section transversale du matériau testée basée sur le temps, couramment utilisée pour montrer le profil de la paroi arrière ou du dessous d’un tuyau ou d’une cuve. | Vue grands chiffres : Fournit un affichage numérique clair de l’épaisseur. Le format agrandi facilite à l’opérateur le suivi des mesures. |
| Disponible sur la jauge TI-MVX | Disponible sur les deux types de jauges | Disponible sur les deux types de jauges |

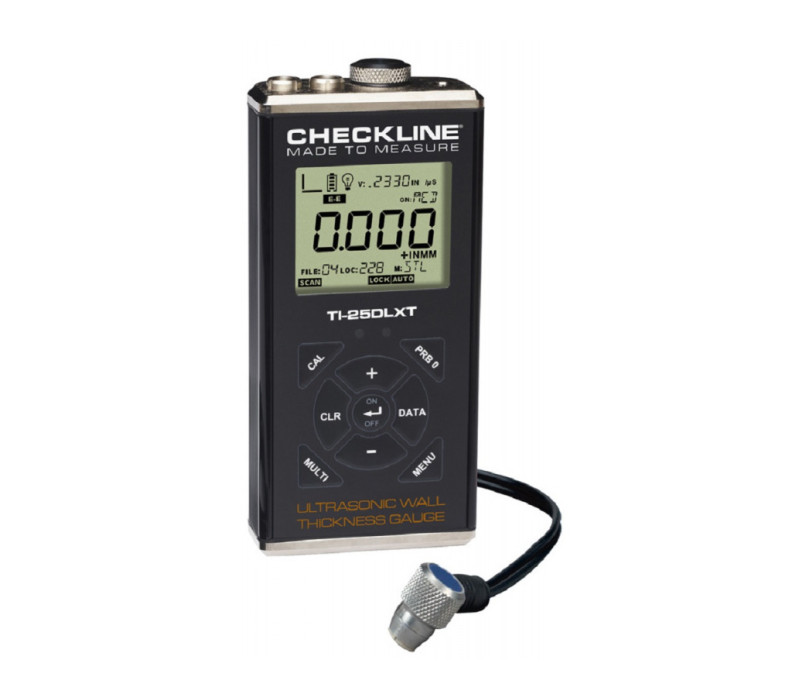

Série TI-25 Jauges d’Épaisseur de Paroi
- Mémoire et enregistrement des données : Les modèles DLX et DLXT intègrent une mémoire interne capable de stocker jusqu’à 10 000 mesures.
- Compatibilité avec les accessoires : Compatible avec une large gamme de blocs d’étalonnage, de coupleurs et de transducteurs alternatifs.
- Garantie : Garantie de 5 ans pour le mesureur et 90 jours pour le transducteur.
Plus de détails
Série TI-CMX – Jauges d’épaisseur ultrasoniques
- Modèles disponibles: Choisissez parmi quatre versions : TI-CMX (standard), TI-CMXDL (avec enregistrement de données), TI-CMXDLP (A-Scan) et TI-CMXDLP-C (affichage couleur avec A-Scan).
- Polyvalence de mesure: Mesure aussi bien l’épaisseur de paroi que celle du revêtement, ensemble ou séparément, avec plusieurs modes d’inspection.
- Construction robuste: Boîtier en aluminium résistant, conçu pour les environnements industriels exigeants.
Plus de détails

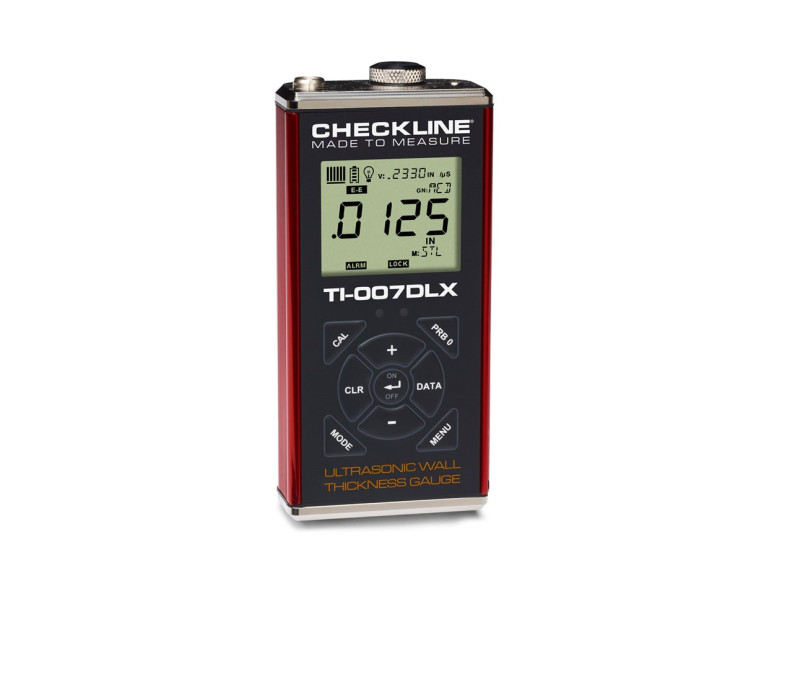

Série TI-007X Jauge d'épaisseur ultrasonique haute précision
- Modes de mesure : Interface Echo (I-E), Echo-Echo (E-E) et mode Plastiques (PLAS)
- Mode Balayage : Capture 100 mesures par seconde et affiche la valeur minimale détectée pendant le balayage
- Gain réglable : Réglage sur cinq niveaux pour optimiser la mesure sur des matériaux complexes
Plus de détails
Accessoires

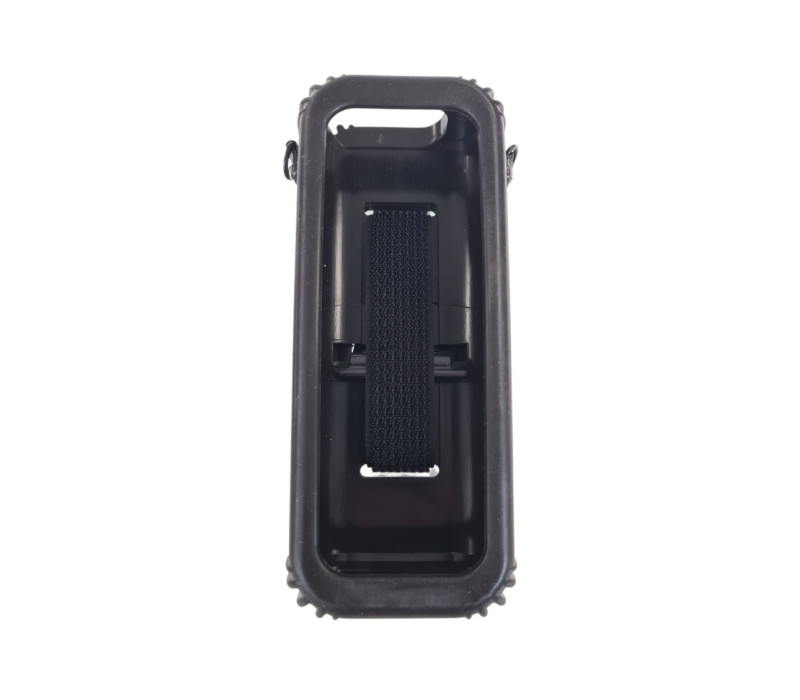

A-149-6002 Couvercle de protection en caoutchouc pour jauges d'épaisseur à ultrasons grand format
- Protection renforcée contre les chocs : le caoutchouc durable et absorbant les chocs protège votre manomètre des chutes accidentelles et des manipulations brutales.
- Prise en main sûre et antidérapante : l'extérieur texturé assure une manipulation fiable, même avec des gants ou dans des conditions huileuses.
- Conception sur mesure : spécialement conçue pour les jauges d’épaisseur à ultrasons de grand format, assurant un accès complet à l’écran et aux boutons de commande.
Plus de détails

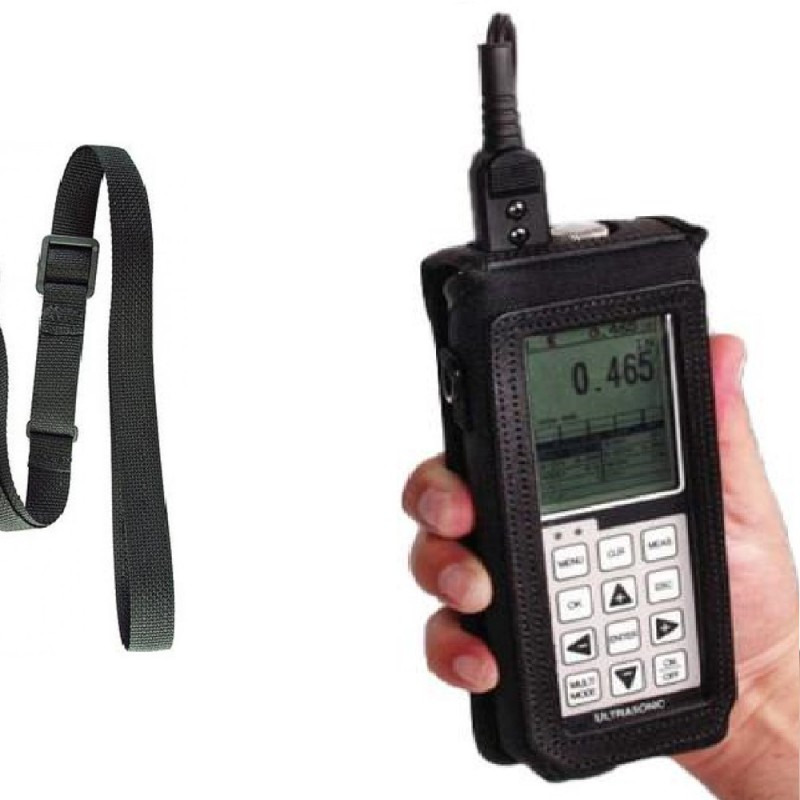

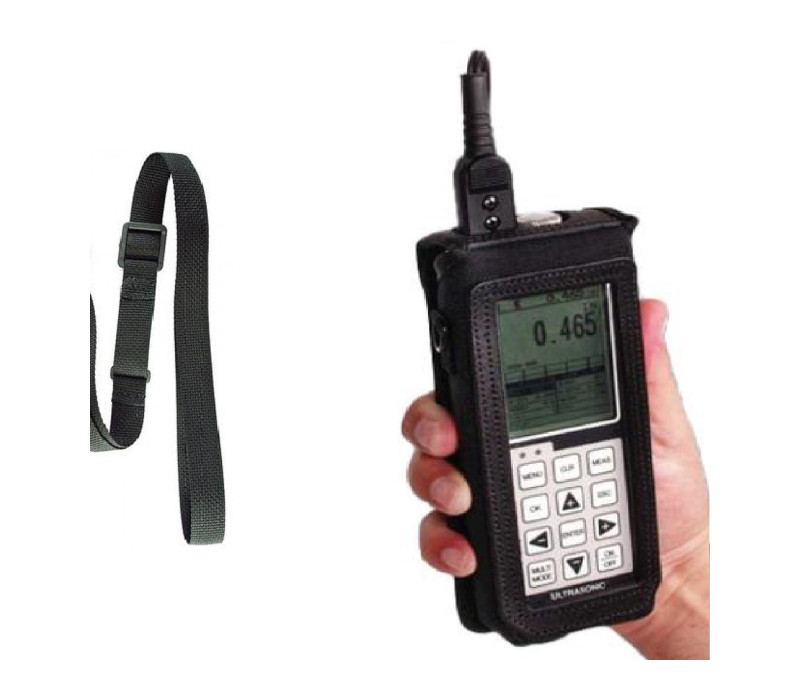

TICC-MVX housse de protection pour jauges ultrasoniques
- Matériau : Nylon Cordura® haute résistance pour une durabilité supérieure
- Conception : Passant de ceinture intégré avec sangles de poignet et d’épaule réglables
Plus de détails

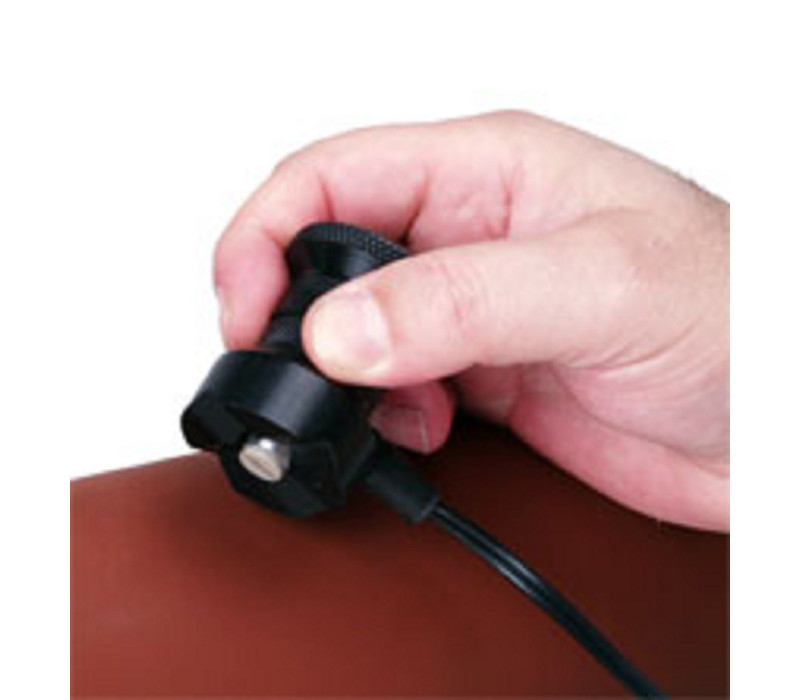

TI-V-BLOCK support de transducteur
- Objectif : Offre un meilleur contrôle et une meilleure répétabilité lors des mesures sur surfaces courbes ou cylindriques
- Compatibilité : Pour une utilisation avec des transducteurs de 3/16" et 1/4"
Plus de détails

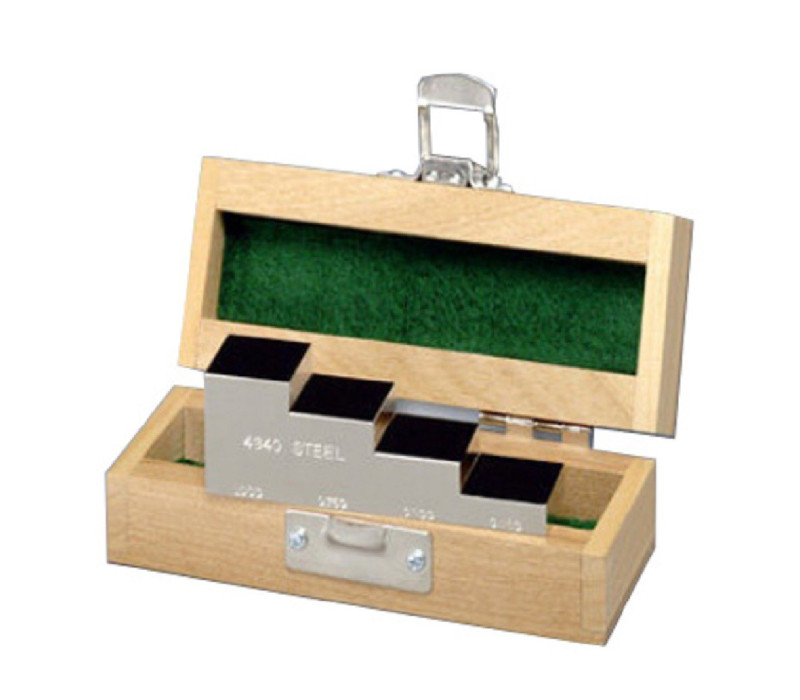

TI-SB Blocs d’essai en acier
- Usiné et fini avec précision : Chaque bloc d’essai est usiné et poli selon des tolérances strictes, garantissant un excellent couplage acoustique et une stabilité dimensionnelle à long terme.
- Inclut le certificat et les données d’essai NIST : Livré avec un certificat complet d’étalonnage traçable aux normes NIST, incluant les valeurs mesurées et les données d’essai afin d’assurer une vérification précise.
- Inclut un coffret de rangement en bois : Fourni dans un coffret en bois dur résistant, protégeant le bloc contre les effets environnementaux et les dommages mécaniques pendant le stockage ou le transport.
Plus de détails

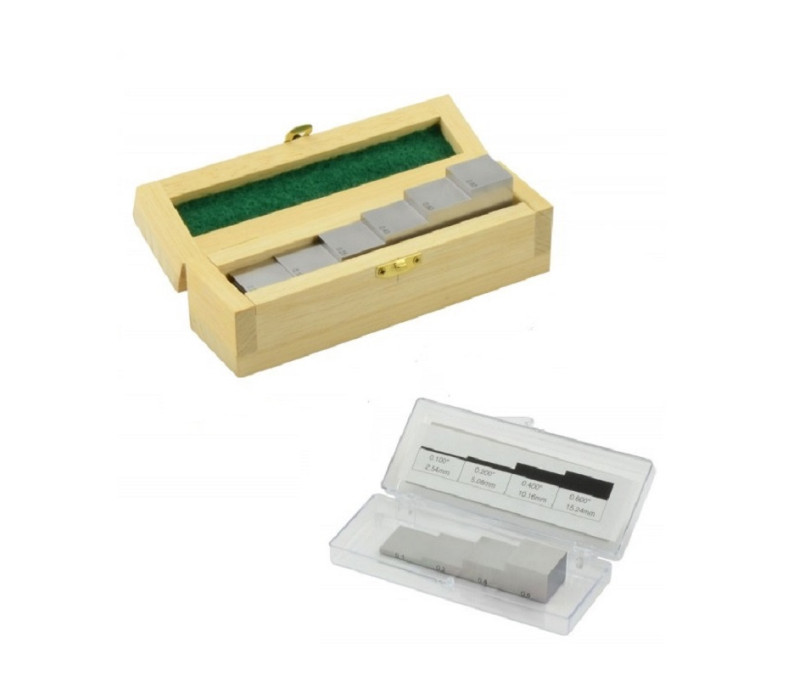

TI-S4 Bloc d’essai en acier
- Type : Bloc d’essai en acier non certifié pour la vérification de routine
- Objectif : Conçu pour la vérification pratique de l’étalonnage des jauges d’épaisseur ultrasoniques sans nécessiter de certification NIST
- Conception : Comprend 4 et 6 marches usinées avec précision pour des contrôles rapides de précision
Plus de détails

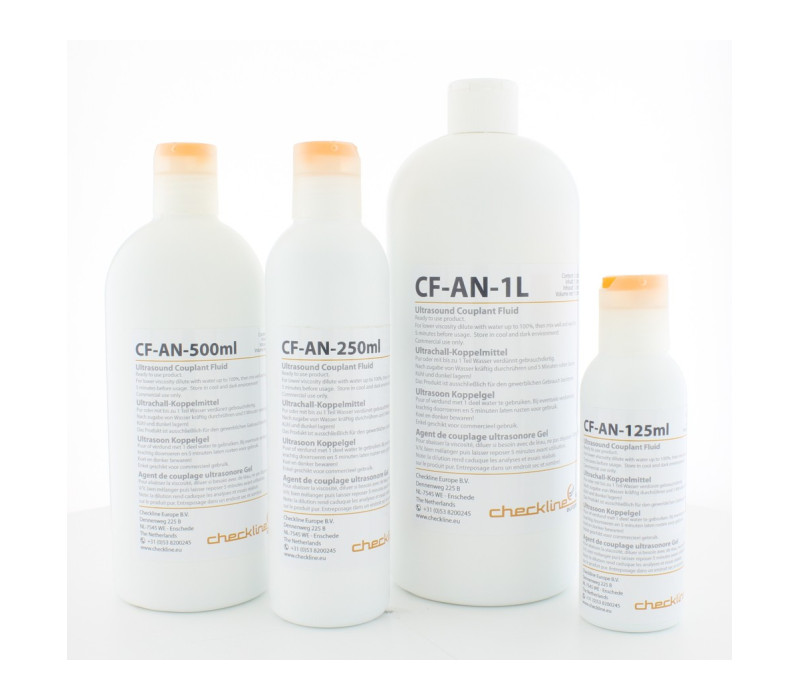

CF-AN fluide de couplage ultrasonique
- Objectif : Crée une couche de couplage ultrasonique entre le transducteur et le matériau mesuré
- Plage de température : −5 °C à +97 °C
- Volumes disponibles : 125 ml, 250 ml, 500 ml, 1 L, 5 L et 25 L
Plus de détails

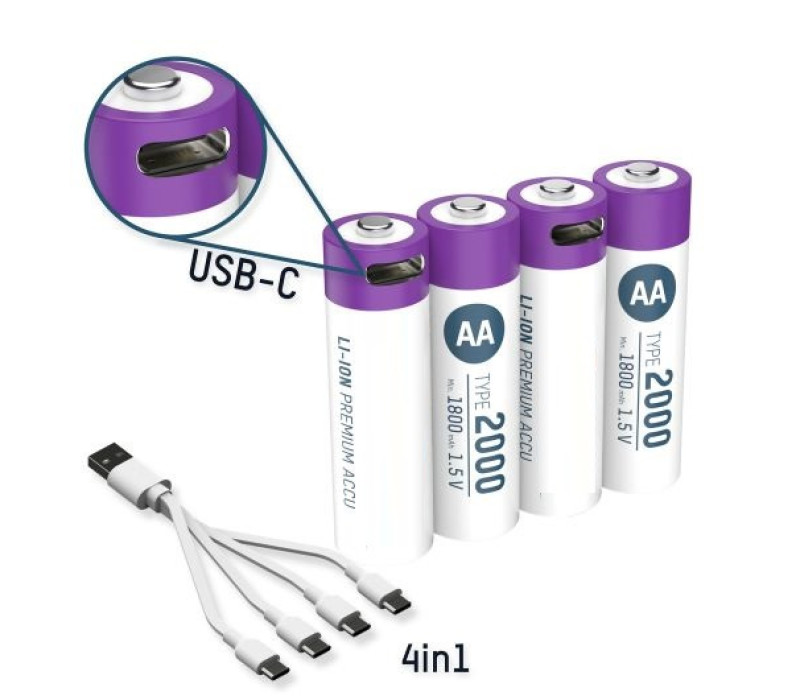

Piles AA rechargeables Li-Ion via USB vers USB-C
- Batterie rechargeable Li-Ion
- Tension stable de 1,5 V sur 95% du temps d'exécution
- Chargé via le câble USB vers USB-C
Plus de détails

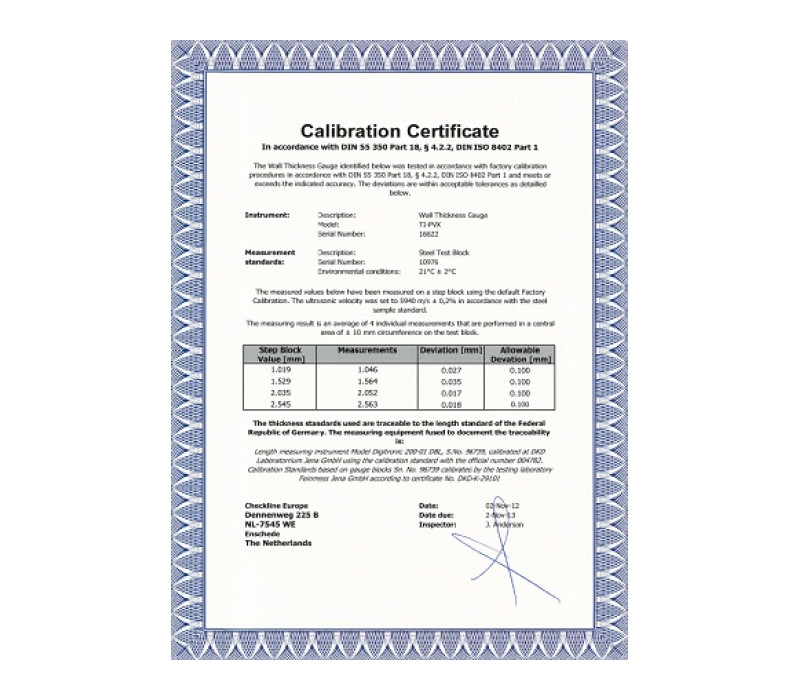

Cic-Wall Etalonnage de mesureur d'épaisseur de parois
- Etalonnage facile à planifier
- Délai court
- Conformément exclusif à DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1
- Possibilité d'ajuster et de réparer
Plus de détails
Spécifications
| Plage dans l’acier avec transducteur standard : | Mode Pulse-Echo : Détection des défauts et de la corrosion de 0,63 à 254 mm Mode Echo-Echo : À travers peinture et revêtements de 2,54 à 102 mm La plage varie +/- selon l’épaisseur du revêtement |
| Résolution : | 0,01 mm |
| Plage de vitesse : | 309,88 - 18.542 m/s |
| Unités (sélectionnables) : | mm ou pouces |
| Modes de mesure : | - Pulse-Echo - Echo-Echo (à travers peinture) |
| Types de transducteur : | Double élément (1 à 10 MHz) |
| Mémoire : | Mémoire interne de 4 Go |
| Enregistrement de données : | • Enregistrement séquentiel et en grille • Identification alphanumérique des lots • OBSTRUCT indique les emplacements inaccessibles • Capture graphique bitmap et visionneuse de captures |
| Source d’alimentation : | Trois piles AA alcalines ou rechargeables |
| Autonomie de la batterie : | 35 heures avec alcalines et Ni-MH, 10 heures avec NiCad |
| Arrêt automatique : | si inactif 5 min |
| Affichage : | Écran VGA en niveaux de gris 1/8" 62 x 45,7 mm |
| Clavier : | Clavier à membrane avec douze touches tactiles |
| Boîtier : | Corps en aluminium extrudé avec embouts en aluminium nickelé (étanchéité par joint) |
| Température de fonctionnement : | -10° à +60°C |
| Dimensions : | 63,5 l x 165 h x 31,5 p mm |
| Poids net : | 383 grammes |
| Poids d’expédition : | 1,75 kg |
| Certification : | Conforme CE, Étalonnage d’usine traçable aux normes NIST |
| Garantie : | Jauge : 2 ans Sonde : 90 jours |
