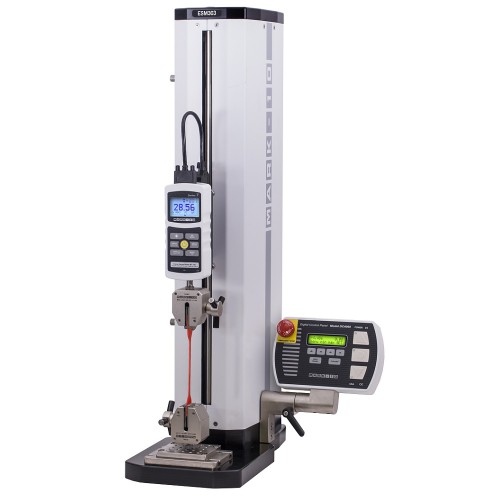

ESM303 Banc de test motorisé avec contrôle PC


Fabriqué aux États-UnisLe ESM303 est un testeur de force à colonne unique, très configurable, utilisé pour des mesures de tension et de compression jusqu’à 1.5 kN, il dispose d’un design robuste qui est adapté pour des environnements de production et de laboratoire.

Le ESM303 est entraîné par un moteur pas à pas, il fonctionne de manière souple et silencieux avec aucune variation de la vitesse en fonction de la charge

Le ESM303 est facile à régler pour chaque application.
Lorsque le dégagement standard est insuffisant pour l’application, son design mécanique modulaire permet les extensions pour une colonne unique ou pour une colonne double. La modularité s’étend aussi aux fonctions du contrôleur.

Grâce à son grand déplacement, son dégagement et ses dimensions profondes, une grande plage de tests peut être effectuée comprenant le test de rupture, les cycles, le test de limite à une charge ou une distance, le maintien d’une charge, le test d’élongation, de tension, de compression et plus encore.

Des fonctions individuelles, telles que la mesure du déplacement, cycle, maintien de charge etc., peuvent être achetées soit à l’avance ou installées au moment via un code d’activation. Cette plateforme, à la carte, permet une configuration personnalisée selon les besoins de l’application et du budget.

Le réglage de l’échantillon et le positionnement fin sont un jeu d’enfant en utilisant le système de positionnement disponible FollowMe™ basé sur la force – utilisant vos mains comme un guide, poussez et tirez sur le dynamomètre ou sur la cellule de charge pour pouvoir déplacer la traverse avec une vitesse variable.

Vous pouvez satisfaire diverses méthodes de test via un menu, facile à utiliser, permettant le réglage de la vitesse du test, les limites de distance et de force, les cycles, la pré-charge et plusieurs autres fonctions, toutes protégées par un mot de passe. Enregistrez jusqu’à 50 profils pour s’adapter à une large plage de méthodes de test.

Les donnés de force et de déplacement peuvent être exportées vers un ordinateur pour générer des graphiques et pour effectuer des analyses en utilisant le logiciel MESUR™gauge. Ou, contrôler entièrement le banc avec un ordinateur via un programme écrit personnalisé avec la communication ASCII.


Fonctions clés

Interface simple du contrôleur
Des touches robustes en aluminium pour montée/descente/arrêt sont conçues pour des environnements industriels. Les touches d’initialisation du déplacement et FollowMeTM ajoutent de la commodité. Amovible pour une utilisation à distance. Voir la page suivante pour une liste complète des fonctions disponibles.





Curseur de fin de course
Des curseurs de limite haute et basse arrêtent le déplacement du banc de test avec une reproductibilité de 0.025 mm.







Plateau de montage réglable avec une base rainurée en T
Le plateau de montage peut être repositionné dans les directions X et Y afin d’aligner correctement l’échantillon. Matrice de trous filetés pour permettre le montage de fixations.






Design modulaire
Toute l’électronique est installée sur un panneau unique, facilement accessible et amovible pour effectuer la mise à jour et les réparations.







FollowMe
En utilisant votre main comme guide, poussez et tirez sur la cellule de charge ou sur le dynamomètre pour déplacer la traverse. Suffisamment réactive pour un positionnement rapide ainsi que pour des réglages fins.





Dynamomètres
Utilisez les dynamomètres de série 7 ou 5 pour mesurer la force en fonction du temps ou la force en fonction du déplacement ainsi que pour profiter de toutes les fonctions disponibles du banc de test.






Poignées et adaptateurs extrémité
Large plage de poignées pour des applications de tension, pelage, compression et spécialisées. Des adaptateurs d’extrémités permettent l’installation et le retrait rapide de poignées et empêche la rotation.





Indicateur / adaptateur de cellule de charge
S’adapte à tous les indicateurs Mark-10 et aux capteurs de force de série R01 ou R03. Matériel de montage inclus.







Extensions de colonne unique
Augmentation du dégagement vertical pour des échantillons de grande taille. Trois longueurs sont disponibles - 150, 300 et 600 mm







Extension de colonne double
S’adapte à des échantillons jusqu’à 508 mm de largeur ou 546 mm de ø pour des échantillons ronds.
Trois hauteurs sont disponibles - 150, 300 et 600 mm. La base contient des rangées de rainures en T pour le montage de fixation.





Logiciel de collecte de données MESUR gauge
Exporte les données de force en fonction du temps ou de force en fonction de la distance à partir du port USB du ESM303. MESURgauge crée des graphiques, compile les données, calcule les statistiques et fournit des outils de sortie et de rapport.

Caractéristiques

  • Réglage de la vitesse sélectionnable
  • Contrôleur amovible, réglable avec un menu de navigation intuitif
  • Entraîné par un moteur pas à pas, produisant un fonctionnement souple et silencieux avec aucune variation de la vitesse en fonction de la charge
  • Taille compacte, adapté pour les établis encombrés
  • Des curseurs de limite haute et basse de déplacement
  • Protection par mot de passe des paramètres de test
  • Sortie USB de la force en fonction du temps ou de la force en fonction du déplacement
  • Design ergonomique avec gestion de câble propre et intelligente
  • Electroniques intégrées, facilement amovibles et transportables
  • Plateau de montage réglable avec base rainurée en T

Spècifications

Capacité de charge :
1.5 kN jusqu’à 24 in/min (610 mm/min)
1 kN pour >24 in/min (610 mm/min)
Distance de déplacement maximale :
457 mm
Dégagement maximal :
508 mm (extensions disponibles)
Plage de vitesse :
Standard : 13 - 330 mm/min
En option : 0.5 - 1100 mm/min
Précision du réglage de la vitesse :
± 0.2 %
Variation de la vitesse avec la charge :
± 0 % (entraîné par un moteur pas à pas)
Précision du déplacement :
± 0.05 mm par 250 mm
Résolution du déplacement :
0.02 mm
Reproductibilité du curseur limite :
0.03 mm
Alimentation :
Entrée universelle 80-240 VAC, 50/60 H
Poids :
25,6 kg
Garantie :
3 ans

Téléchargements


Fonctions, en option, du contrôleur

Fonction Référence Description Exigences
FollowMe AF008 Le mouvement de la traverse répond à une traction ou une poussée manuelle sur l’arbre du dynamomètre ou de la cellule de charge. L’augmentation de la force produit des vitesses plus grandes. Idéal pour des réglages et un positionnement rapide. • Dynamomètres de séries 5 ou 7 ou indicateur avec cellule de charge.
• 09-1214 : câble interface
Indicateur de déplacement AF009 Le déplacement est indiqué sur l’écran de l’unité de contrôle avec une sortie via USB. Une échelle interne utilisant la technologie Renishaw offre une précision supérieure par rapport aux designs basés sur des codeurs rotatifs conventionnels. Des retours de flash et la non linéarité sont pratiquement éliminés. • Installation du matériau sur le terrain est nécessaire.
• Si la sortie de données vers un PC est nécessaire, veuillez ajouter les câbles 09-1214 et 09-1158, un dynamomètre de séries 5 ou 7 ou un indicateur avec une cellule de charge.
Contrôle par ordinateur AF010 Le ESM303 peut être entièrement contrôlé par un ordinateur en utilisant un programme écrit personnalisé dans toute langue qui accepte les communications ASCII. Répond également au jeu de commande Chatillon TCD et au logiciel Nexygen TCD (pas disponible chez Checkline). • Dynamomètre de séries 5 ou 7
• AF009 : indication de déplacement
• AF011 : valeurs seuils de déplacement programmables
• 09-1214 : câble interface
• 09-1158 : câble de sortie USB
Limites de déplacement programmables AF011 Le banc s’arrête ou effectue des cycles sur des distances programmables (curseurs inférieur et supérieur). • AF009 : option d’indication de déplacement
Protection surcharge AF012 Protège un dynamomètre ou un capteur de force contre les surcharges. Vous pouvez programmer le pourcentage souhaité de l’échelle totale du dynamomètre. Le réglage de la tension analogique permet au banc de communiquer avec pratiquement tout dynamomètre qui possède une sortie analogique. • Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge
• 09-1214 : câble interface
Retour automatique AF013 La traverse se déplace vers un curseur limite, un seuil de force, une position de déplacement ou de rupture puis s’arrête et change de direction avec la vitesse maximale vers la limite opposée. • Si retour vers une limite de force : Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge et câble interface 09-1214
• Si retour vers une limite de déplacement : option AF011 de limite de déplacement programmable
• Si retour vers rupture : option AF019 de détection de rupture et câble interface 09-1214
Cycle / durée de repos AF014 Identique à retour automatique mais avec la possibilité de programmer jusqu’à 100000 cycles. Durée de repos programmable pour des limites supérieures et inférieures (réglages indépendants), elles peuvent être réglées pour jusqu’à 10000 secondes. • Identique à retour automatique, avec la même vitesse dans chaque direction. Veuillez ajouter AF016 pour des vitesses indépendantes de montées et de descente.
Vitesses indépendantes de montée et de descente AF016 Vitesses réglables pour la montée et la descente. -
Extension faible vitesse AF017 Etend la plage de vitesse standard à 0.5 mm/min. -
Extension grande vitesse AF018 Etend la plage de vitesse standard à 1100 mm/min. -
Détection rupture¹ AF019 La traverse s’arrête à une baisse soudaine de force. Pourcentage programmable de la force maximale. • Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge
• 09-1214 : câble interface
Maintien de charge¹ AF020 Réglage dynamique de la position de la traverse afin de maintenir une force programmée pendant une période indéfinie ou spécifiée. • Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge
• Si une durée spécifique est nécessaire, veuillez alors ajouter l’option cycle AF014 / durée de repos
• 09-1214 : câble interface
Précharge / contact échantillon AF021 Arrête la traverse et/ou initialise l’affichage du déplacement à une précharge initiale – utile pour les applications de tension, compression, ressort, élongation et autres applications. La précharge est programmable comme un pourcentage de l’échelle entière du dynamomètre/cellule de charge. Trois modes : (1) arrêt, (2) arrêt et initialisation et (3) initialiation sans arrêt. • AF009 : indication du déplacement
• Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge
• 09-1214 : câble interface
Maintien de la charge¹ AF022 Enregistre et rappelle les réglages des paramètres de test tels que vitesses, limites de déplacement, précharge, etc. Jusqu’à 50 profils peuvent être enregistrés. -
Paquet options complètes AFCOMP Comprend toutes les fonctions listées ci-dessus, plus câble interface 09-1214 et câble USB 09-1158. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur avec cellule de charge.

Dimensions

Dimensions Bancs d'essai de force motorisé ESM303


Kit complet

Le ESM303 comprend :
  • Barre d’extension de 5”
  • Petit crochet
  • Crochet moyen
  • Coupleur #10-32
  • Plaque de compression de 2” de diam.
  • Vis de fixation d’un dynamomètre/indicateur
  • Kit de clés Allen
  • CD Ressource


Produits associés

Series-5 Dynamomètre digital perfectionné


  • Taux d'échantillonnage à haute vitesse de 7 000 Hz
  • Sorties USB, RS-232, Mitutoyo et analogique

Plus de détails

Series-7 Dynamomètre digital professionnel


  • Taux d'échantillonnage élevé à 14000 Hz
  • Mémoire de points individuels jusqu'à 5000 données téléchargeables vers un PC
  • Capture de données en continue jusqu'à 5000 données avec une fréquence jusqu'à 14000 Hz, téléchargeable sur PC

Plus de détails

Series 5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

Plus de détails

Series 7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Taux d’échantillonnage de grande vitesse 14 000 Hz

Plus de détails

R01 Series Capteur de force de motif S


  • Connecteur unique Plug & Test qui contient toutes les données d'étalonnage et de configuration
  • Mesure des forces de compression et de traction
  • Certificat d'étalonnage et de traçabilité NIST inclu

Plus de détails

R03 Series Capteur intelligent de force de tension et de compression


  • Compatible avec les indicateurs digitaux de séries 7i, 5i et 3i
  • Connecteur unique Plug & Test qui contient toutes les données d'étalonnage et de configuration
  • Capteur intelligent avec boîtier robuste en aluminium

Plus de détails

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement


  • Envoie les données d'un dynamomètre ou couplemètre et l'affichage du déplacement vers un PC pour analyse ultérieure

Plus de détails


Poignées et adaptateurs

related

bluedotLarge plage de poignées pour des applications de tension, pelage, compression et spécialisées. Des adaptateurs d’extrémités permettent l’installation et le retrait rapide de poignées et empêche la rotation.

Click image for more info


Achetez maintenant

Produit


Nom du produit
Prix
Quantité
ESM303E - Banc de test motorisé
€ 2.884,00



Accessoires


Nom du produit
Prix
Quantité
ESM303-001-1 - Single column extension for ESM303(H), 6” / 150 mm
€ 574,00

ESM303-001-2 - Single column extension for ESM303(H), 12” / 300 mm
€ 674,00

ESM303-001-3 - Single column extension for ESM303(H), 24” / 600 mm
€ 873,00

ESM303-002-1 - Double column extension for ESM303, 6” / 150 mm
€ 2.192,00

ESM303-002-2 - Double column extension for ESM303, 12” / 300 mm
€ 2.341,00

ESM303-002-3 - Double column extension for ESM303, 24” / 600 mm
€ 2.590,00

09-1214 - Multi-function cable, Series 7/5/4 to ESM303 test stand
€ 126,00

09-1158 - USB cable, type B to A
€ 31,00

AC1062 - Mounting kit, indicator / load cell to ESM303
€ 226,00

AC1064 - Load cell mounting hardware kit for ESM303
€ 51,00

AF008 - FollowMe™
€ 238,00

AF009 - Travel measurement
€ 900,00

AF010 - PC control
€ 900,00

AF011 - Travel limits
€ 238,00

AF012 - Overload protection
€ 238,00

AF013 - Auto return
€ 167,00

AF014 - Cycling
€ 238,00

AF016 - Independent up/down Speeds
€ 143,00

AF017 - Low speed range extension
€ 167,00

AF018 - High speed range extension
€ 167,00

AF019 - Break detection
€ 176,00

AF020 - Load holding
€ 380,00

AF021 - Preload / Sample Touch
€ 238,00

AF022 - Profiles
€ 474,00

AFCOMP - ensemble complet des options pour ESM303
€ 3.454,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible , Pré-commande de 1-2 semaine(s) , commande spéciale, sur demande
