Transducteurs Ultrasoniques à Double Élément 3/16"
Remarque importante : Les modèles de transducteurs à double élément T-101-XXXX font désormais partie de la série de transducteurs ultrasoniques à double élément 3/16". Toutes les spécifications, comparaisons et prix de cette série sont présentés ci-dessous.

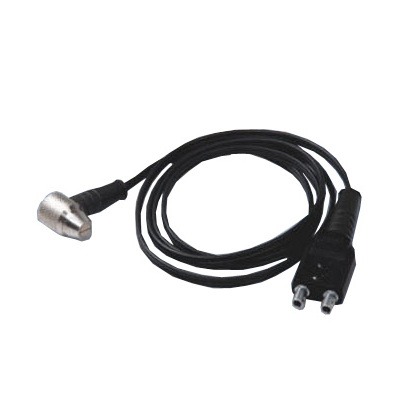

Les transducteurs ultrasoniques à double élément 3/16" de Checkline sont spécialement conçus pour des mesures d’épaisseur de haute précision dans des zones étroites ou courbées. Avec un diamètre de contact réduit de seulement 4,76 mm, ces sondes sont idéales pour les applications nécessitant un accès limité, de petits rayons ou une focalisation plus précise sur des parois fines.
Compatibles avec une large gamme de jauges d’épaisseur Checkline, les transducteurs 3/16" sont proposés en différentes configurations de fréquence et d’amortissement, y compris des versions CT (Coating Thickness) pour revêtements. Leur boîtier compact et leur conception robuste en font un choix fiable pour des mesures détaillées sur métaux, plastiques et autres matériaux exigeants.
Caractéristiques principales (selon modèle) :
- Diamètre de contact 3/16" : Permet la mesure dans des espaces restreints et sur de petites surfaces courbées.
- Diverses options de fréquence : Modèles disponibles de 5 à 10 MHz, équilibrant pénétration et résolution.
- Transducteurs de type CT : Les variantes pour revêtements permettent des lectures séparées du matériau de base et de la couche de revêtement.
- Options fortement amorties : Améliorent les performances sur parois fines en réduisant les zones mortes.
- Connexion de câble encapsulée : Le connecteur moulé garantit la durabilité dans les environnements industriels.
Avantages clés :
- Précision dans les zones étroites : La petite taille de contact est idéale pour accéder aux zones difficiles d’accès.
- Couplage fiable : Excellente transmission du signal sur surfaces lisses ou courbées.
- Optimisé pour matériaux fins : Compatible avec des mesures haute fréquence offrant une résolution améliorée.
- Durabilité industrielle : Câble renforcé et boîtier en acier inoxydable pour une utilisation intensive sur site.
Les transducteurs 3/16" sont une solution privilégiée pour les opérateurs des secteurs aéronautique, automobile ou industriel, où des mesures précises dans des zones à accès limité sont essentielles.
Besoin d’aide pour choisir le modèle adapté ? Contactez-nous afin de déterminer la meilleure configuration de transducteur 3/16" pour votre application.
Caractéristiques
- Diamètre de contact : 3/16" (4,76 mm) pour un accès précis aux surfaces étroites ou courbées.
- Plage de fréquences : Disponible de 5 à 10 MHz, offrant des options de plus grande pénétration ou de meilleure résolution.
- Types de transducteurs : Inclut des variantes standard, CT (épaisseur de revêtement) et HD (fortement amorties).
- Type de connecteur : Connexion moulée/encapsulée pour une durabilité accrue et une résistance à l’humidité.
- Profil de boîtier réduit : Tête compacte idéale pour mesurer de petits objets et des zones de contact réduites.
- Compatibilité matériaux : Convient aux métaux, plastiques et autres matériaux solides.
- Position latérale du connecteur : Permet une manipulation aisée et un alignement optimal du câble pendant la mesure.
- Compatibilité avec jauges : Compatible avec les jauges Checkline TI-CMX, série TI-25 et autres jauges ultrasoniques à double élément.
- Certifié CE : Conçu pour répondre aux normes de qualité et de conformité des applications industrielles.
| Numéro de pièce du transducteur | Fréquence | Caractéristique de la sonde | Amortissement* | Position du connecteur |
|---|---|---|---|---|
| T-101-2000 | 5 MHz | Standard | S | Latéral |
| T-101-2700 | 5 MHz | Standard | HD | Latéral |
| T-101-2900 | 5 MHz | Espesor de recubrimiento | CT | Latéral |
| T-101-3000 | 7,5 MHz | Standard | S | Latéral |
| T-101-3700 | 7,5 MHz | Standard | HD | Latéral |
| T-101-3900 | 7,5 MHz | Espesor de recubrimiento | CT | Latéral |
| T-101-4000 | 10 MHz | Standard | S | Latéral |
* Types d’amortissement : S Transducteur standard sans amortissement CT Transducteur amorti pour mesure d’épaisseur de revêtement, utilisé avec les jauges CMX pour la mesure de revêtements HD Transducteur fortement amorti, utilisé pour les mesures Echo-Echo (à travers peinture) |
||||
Dimensions
Conçu pour des mesures de haute précision dans des zones étroites ou difficiles d’accès, ce transducteur à double élément 3/16" présente les dimensions suivantes :
- Diamètre de l’élément : 8,5 mm – idéal pour les zones de contact réduites et les surfaces courbées à petit rayon.
- Longueur de la tête : 15,8 mm – hors câble et section frontale de la pointe.
- Profondeur de la pointe frontale : 5,8 mm + 3 mm – pointe étagée pour une meilleure adaptation de surface et un couplage optimisé.
- Hauteur de la tête : 16,2 mm – hauteur verticale du boîtier.
Ces dimensions précises rendent ce transducteur idéal pour les petits composants, les géométries courbées ou les applications avec un accès de surface limité, garantissant un couplage stable et des mesures précises avec la plupart des jauges d’épaisseur ultrasoniques.
