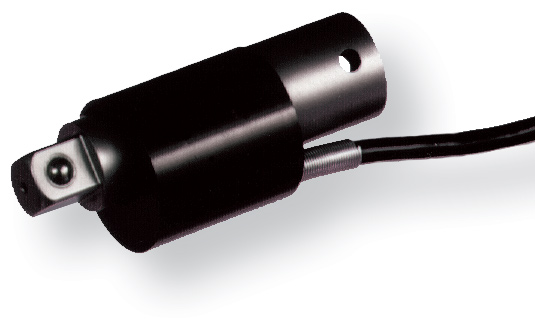

STE Capteur de couple pour extension de clé
Le STE Capteur de couple pour extension de clé n'est plus disponible, il a été remplacé par le R55 series, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le R55 series

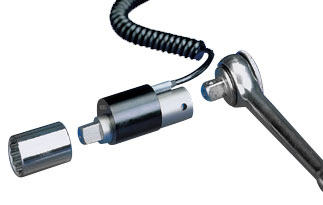

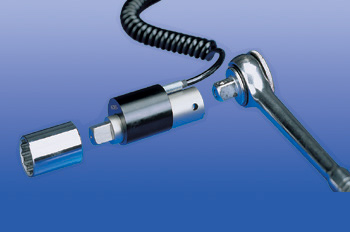

Convertit toutes clés en outil de couple avec ce capteur ou utilisez-le comme un composant d'un système de test de couple.
Capacités disponibles de 220 Ncm à 550 Nm.
Conçu pour fonctionner avec le mesureur digital de force BGI .
Caractéristiques
- Membre de la famille de BGI avec capteurs interchangeables
- Fabriqué en acier inoxydable et en alumunium
- "Personality module" mémorise tous les étalonnages et données de configurations.
- Certificat d'étalonnage et de traçabilité du NIST inclus
Le capteur de couple STE est utilisé avec le couplemètre/dynamomètre BGI pour une solution de mesure complète.
| Model | Ranges | Résolution | ØB (inch[mm]) | ØC (inch[mm]) | Taille de l'embout |
| STE20 | 220 Ncm 230 kgFmm | 0,2 Ncm 0,2 kgFmm | 0.56 [14,2] | 1.00 [25,4] | 1/4" |
| STE50 | 570 Ncm 580 kgFmm | 0,5 Ncm 0,5 kgFmm | 0.56 [14,2] | 1.00 [25,4] | 1/4" |
| STE100 | 1150 Ncm 1150 kgFmm | 1 Ncm 1 kgFmm | 0.56 [14,2] | 1.00 [25,4] | 1/4" |
| STE200 | 2200 Ncm 2300 kgFmm | 2 Ncm 2 kgFmm | 0.73 [18,5] | 1.12 [28,6] | 3/8" |
| STE400 | 4500 Ncm 4600 kgFmm | 5 Ncm 5 kgFmm | 0.73 [18,5] | 1.12 [28,6] | 3/8" |
| STE1000 | 11000 Ncm 11500 kgFmm | 10 Ncm 10 kgFmm | 0.98 [24,9] | 1,25 [31,8] | 1/2" |
| STE5000 | 550 Nm 55 kgFm | 0,5 Nm 0,05 kgFm | 1.48 [37,6] | 2.0 [50,8] | 3/4" |

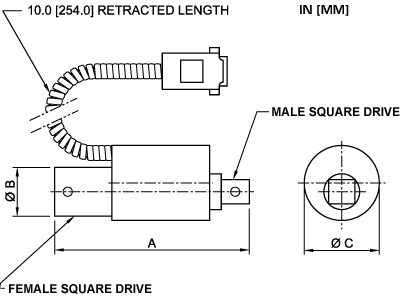

Dimensions
STE-20 - STE-100:
A (inch[mm]): 1.88 [47.8]
ØB (inch[mm]): 0.56 [14.2]
ØC (inch[mm]): 1.00 [25.4]
Drive size: 1/4"
STE-200 - STE-400:
A (inch[mm]): 3.00 [76.2]
ØB (inch[mm]): 0.73 [18.5]
ØC (inch[mm]): 1.12 [28.6]
Drive size: 3/8"
STE-1000:
A (inch[mm]): 3.50 [88.9]
ØB (inch[mm]): 0.98 [24.9]
ØC (inch[mm]): 1.25 [31.8]
Drive size: 1/2"
STE-5000:
A (inch[mm]): 5.00 [127.0]
ØB (inch[mm]): 1.48 [37.6]
ØC (inch[mm]): 2.0 [50.8]
Drive size: 3/4"
A (inch[mm]): 1.88 [47.8]
ØB (inch[mm]): 0.56 [14.2]
ØC (inch[mm]): 1.00 [25.4]
Drive size: 1/4"
STE-200 - STE-400:
A (inch[mm]): 3.00 [76.2]
ØB (inch[mm]): 0.73 [18.5]
ØC (inch[mm]): 1.12 [28.6]
Drive size: 3/8"
STE-1000:
A (inch[mm]): 3.50 [88.9]
ØB (inch[mm]): 0.98 [24.9]
ØC (inch[mm]): 1.25 [31.8]
Drive size: 1/2"
STE-5000:
A (inch[mm]): 5.00 [127.0]
ØB (inch[mm]): 1.48 [37.6]
ØC (inch[mm]): 2.0 [50.8]
Drive size: 3/4"
BGI Mesureur digital de force & couple
- Nombreux capteurs de force et de couple interchangeables
- Nombre de capteur possible illimité dû au design unique
- Port RS-232, Mitutoyo et analogique
Plus de détails
Spécifications
| Précision : | ± 0,6 % de l'échelle totale ± 1 chiffre + précision du BGI |
| Poids : | De 0,27 kg à 0,9 kg |
| Garantie : | 3 ans |
