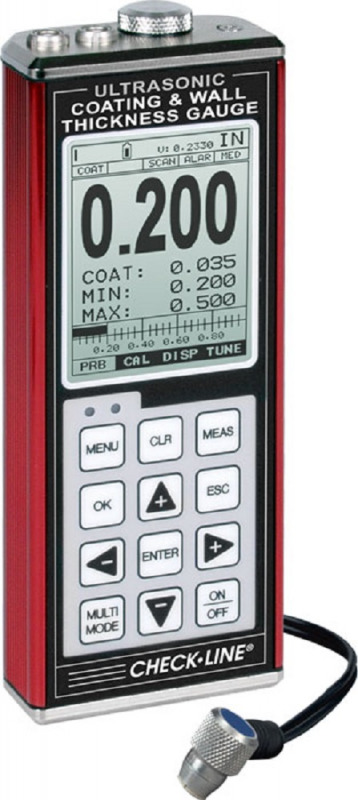

TI-CMX Mesureur d'épaisseur de parois et de revêtements à ultrasons


Fabriqué aux États-UnisLe TI-CMX est disponible en trois versions différentes:

  • TI-CMX: Modèle standard
  • TI-CMX-H: Modèle avec un sonde spéciale pour des températures élévées jusqu`à 150
  • TI-CMX-2225: Modèle avec sonde 1/4"2,25 MHZ pour matériaux fins

Le mesureur d'épaisseur de parois et de revêtmenets à ultrasons TI-CMX de Checkline Europe vous permet de mesurer rapidement et précisement les épaisseurs de paroi et de revêtement avec un accès d'un seul côté. Il est également possible de mesurer et d'éliminer le revêtement de l'épaisseur de la paroi en basculant le TI-CMX sur le mode écho d’impulsion (Pulse-Echo). Grâce à cette fonction, l’utilisateur peut localiser les corrosions les plus petites ainsi que les irrégularités sans devoir éliminer le revêtement auparavant.

Le TI-CMX dispose d’un très grand écran graphique rétroéclairé qui affiche des lettres, graphiques et codes d’affichage. Il montre également tous les réglages importants : mode de fonctionnement, vitesse, mode scan (balayage), alarmes et autres options. L'utilisateur peut régler le rétroéclairage selon les paramètres suivants : ON - toujours allumé, OFF - toujours éteint ou AUTO : s'allume automatiquement lors d’une mesure.

  • Temperature Compensated (compensation de la température) : Mesure l'épaisseur de la paroi en utilisant le mode écho d’impulsion et adapte automatiquement l'étalonnage pour compenser les changements de la température du matériau.
  • Coating On: Mesure l'épaisseur de la paroi en utilisant le mode écho d’impulsion. Il affiche séparément l’épaisseur de la paroi et du revêtement.
  • Coating Off: Mesure l'épaisseur de la paroi en mode écho d’impulsion. Il affiche uniquement l'épaisseur de la paroi.
  • Thru-Coat: Mesure l'épaisseur de la paroi en utilisant uniquement le mode écho-écho (l'épaisseur du revêtement n'est pas incluse)
  • Coating only: Mesure uniquement l'épaisseur du revêtement.

Caractéristiques
  • Large gamme de sondes émetteur-récepteur qui peuvent être utilisées pour presque toutes les applications.
  • Barre graphique avec valeurs de début et de fin, réglable par l’utilisateur, permettant de fournir une plus grande résolution autour de la valeur d’épaisseur cible.
  • L'appareil peut mesurer à la fois l'épaisseur des revêtements et des couches de peintures ainsi que l’épaisseur de la paroi (lors d’une seule mesure).
  • Gain réglable 110 db
  • Certification d’étalonnage NIST inclus.
  • Identification automatique de la sonde avec "Auto Zero" et "Manual Zero".
  • Le Mode "Differential" permet à l’utilisateur de fixer une « valeur d’épaisseur cible » puis l’écran affiche la différence (valeur plus ou moins) entre la valeur cible et la valeur réelle.
  • 64 réglages personnalisés peuvent être stockés et récupérés pour une utilisation pratique et étiquetés pour faciliter l'identification.
  • Affiche des alarmes limites Hi/Lo (haut/bas) avec des indicateurs visuels et sonores.
  • Boîtier en métal pour une protection robuste dans des environnements rudes.
  • Certification CE.
  • 2 ans de garantie.
  • TI-CMX-H pour des températures de surface jusqu’à 300°F/150°C. Des sondes hautes températures en option pour des températures de surface plus grandes sont proposées.
  • Mesure des revêtements jusqu’à 2,54 mm.

Mode Scan haute vitesse et mode B-Scan
Mode Scan haute vitesse (200 Hz) Mode B-Scan
Mode de balayage en grande vitesse Mode de coupe transversale
Le Mode Scan réalise 64 mesures par seconde et affiche les lectures maximale et minimale mesurées pendant l'intervalle de balayage. Le taux d’échantillonnage est de 200/sec lorsque la mesure du revêtement est éteinte. Le mode B-Scan affiche, en fonction du temps, une coupe transversale du contour du matériau à tester ou la face intérieure d'un tuyau ou d'une citerne. Le B-Scan affiche à un taux de sept secondes par écran de droite à gauche.

Accessoires

TI-SB Bloc d'essai en acier avec certificat de traçabilité


  • Produit de haute précision et finition
  • Certificat du NIST avec les valeurs du test sont inclus

Plus de détails

TI-SB Bloc d'essai en acier avec certificat de traçabilité 125793

TI-SB4 Bloc de test en acier non-certifié


  • Bloc de test en acier non-certifié
  • Pour la vérification de l'étalonnage du mesureur d'épaisseur

Plus de détails

TI-SB4 Bloc de test en acier non-certifié 126277

TICC-MVX Etui de protection pour mesureurs à ultrasons


  • Fabriqué en nylon très résistant
  • Attache ceinture inclue
  • Dragonne et sangle épaule incluses

Plus de détails

TICC-MVX Etui de protection pour mesureurs à ultrasons 126247

TI-V-BLOCK Support Capteur


  • Le support du capteur en V offre à l’utilisateur un meilleur contrôle et reproductibilité pour des mesures effectuées sur des tuyaux et d’autres surfaces arrondies.
    Pour uniquement des transducteurs 3/16" & 1/4".

Plus de détails

TI-V-BLOCK Support Capteur 126200

CF-AN Fluide de couplage


  • Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
  • Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l

Plus de détails

CF-AN Fluide de couplage 126455

N-306-0010 Câble de transfert de données RS232 (DB-9 à Lemo) - 182 cm


  • RS232 (DB-9 à Lemo) Câble de dates de 182cm

Plus de détails

N-306-0010 Câble de transfert de données RS232 (DB-9 à Lemo) - 182 cm 126320

TI-CMX-UW-50 Capteur Sous-Marin de 15 m


  • Câble de 15 m de long avec sonde sous-marine et connecteurs non-polarisé dual-lemo
  • Sonde de 1,27 cm de diamètre et 5 MHz de fréquence pour mesurer sur une large variété d'acier, d'acier inoxydable, aluminium etc.

Plus de détails

TI-CMX-UW-50 Capteur Sous-Marin de 15 m 126350

DataComm Logiciel


  • Compatible avec Windows Vista et Windows 7.

Plus de détails

DataComm Logiciel 126691

CF-4H Fluide de Couplage hautes températures


  • Plage de température :
    De 0° à 600° F
    De -18 à 315 °C

Plus de détails

CF-4H Fluide de Couplage hautes températures 126919

CF-4H-950F Fluide de couplage haute température | CF-4H-950F


  • Plage de température de 316 à 404 ºC

Plus de détails

CF-4H-950F Fluide de couplage haute température | CF-4H-950F 127149

Cic-Wall Etalonnage de mesureur d'épaisseur de parois


  • Etalonnage facile à planifier
  • Délai court
  • Conformément exclusif à DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1
  • Possibilité d'ajuster et de réparer

Plus de détails

Cic-Wall Etalonnage de mesureur d'épaisseur de parois 127035

Piles AA rechargeables Li-Ion via USB vers USB-C


  • Batterie rechargeable Li-Ion
  • Tension stable de 1,5 V sur 95% du temps d'exécution
  • Chargé via le câble USB vers USB-C

Plus de détails

Piles AA rechargeables Li-Ion via USB vers USB-C 127554

Kit complet

Le TI-CMX est livré dans un set complet comprenant :

  • le mesureur TI-CMX
  • la sonde
  • un flacon de fluide de couplage de 114 ml
  • 2 piles AA
  • un certificat d'étalonnage NIST
  • un manuel d’utilisation
  • un câble USB
  • une mallette avec protection en mousse.


Limites de mesure
Minimum Radius for Convex SurfacesMinimum Radius for Convex Surfaces8.89 mm
Minimum Radius for Concave Surfaces76.2 mm
Minimum HeadroomMinimum Headroom25.4 mm
Minimum Sample DiameterMinimum Sample Diameter3.8 mm
Minimum Substrate Thickness - FMinimum Substrate Thickness - FNA
Minimum Substrate Thickness - NFeNA

Spécifications
Plage de mesure pour l'acier :Mode Impulse-Écho : Détection de creux et de défauts : de 0.63 à 254 millimètres

Mode Echo-Echo : Mesure à travers peintures et revêtements : de 2.54 à 102 millimètres
La plage peut varier +/- selon l'épaisseur du revêtement.
Épaisseur de revêtement max :0,254 cm
Résolution :0,01 mm
Plage de la vitesse :1250 à 9999 mètres/sec
Unités :Pouces ou mm
Modes de mesure :- Mode Pulse-Echo (mode de corrosion)
- Pulse-Echo Coating (Corrosion sans revêtement)
- Echo-Echo (à travers la peinture)
- Temp Comp (réglage auto de la température du matériau)
- Coating Only (uniquement revêtement, jauge de revêtement à ultrason).
Types de capteur :Emetteur-Récepteur (de 1 à 10 MHz)
Sortie :RS-232 pour le chargement/téléchargement de configurations
Capacité mémoire :TI-CMX : Aucune
Modèle CMXDL : plus de 200 000 mesures
Alimentation :Trois piles alcalines de 1,5 V ou 1,2 V NI CAD AA
Autonomie des piles :Fonctionnent 150 heures pour alcalines et 100 heures pour NiCad
Arrêt automatique :Après 5 minutes sans utilisation
Affichage :écran 1/8 de pouce VGA en échelle de gris, 62 x 45.7 mm
Clavier :Clavier à effleurement à douze touches tactiles
Boîtier :Aluminium extrudé avec bords en aluminium nickelé (joints étanches).
Température de fonctionnement :De -10 à 60°C
Poids, net :383 grammes
Dimensions :63,5 x 165 x 31,5 mm (lxhxp)
Garantie :Limitée à 2 ans
Certificat :Certification CE, étalonnage d’usine aux normes nationales

Téléchargements

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
126917
TI-CMX Mesureur d'épaisseur de paroies et de revêtements à ultrasons
€ 1.931,00
130350
TI-CMX-H Mesureur d'épaisseur à ultrasons
€ 1.949,00

Accessoires

Nom du produit
Prix
Quantité
126366
TICC-MVX Nylon Protective Pouch for TI-Series Large
€ 98,00
135572
CF-AN-250ml Agent de couplage ultrasonore 250ml
€ 15,00
126766
V-Block Transducer Holder
€ 232,00
126475
Certificat d'inspection et d'étalonnage du compteur d'humidité des matériaux
€ 221,00
130441
TI-CMX-UW-50 Underwater Wall Thickness Probe 15m
€ 806,00
130266
N-306-0010 RS232 (DB-9 to Lemo) Data Cable 182cm
€ 82,00
130190
TI-SB4 Uncertified Steel Test Block
€ 137,00
125846
TI-SB-4H Steel Test block
€ 377,00
125847
TI-SB-4L Bloc d'essai en acier avec certificat de traçabilité
€ 377,00
125848
TI-SB-5L Certified Steel Test Step Block
€ 377,00
130296
T-101-2900 3/16" dia 5.0 MHz Transducer for TI-CMX
€ 366,00
130297
T-101-3900 - 3/16" dia 7.5 MHz Transducer
€ 366,00
130290
T-102-2900 1/4" dia 5.0 MHz Replacement Transducer for TI-CMX
€ 366,00
130229
T-102-2900-H High Temp CMX probe 1/4" 5mHz 150 celsius
€ 366,00
130291
T-104-2900 1/2" dia 5.0 MHz Heavy Wall Transducer for TI-CMX
€ 382,00
130292
T-104-9900 1/2" dia 3.5 MHz Cast Iron & Plastics Transducer for TI-CMX
€ 382,00
139547
Piles AA rechargeables Li-Ion - 4 pièces (avec câble USB vers USB-C)
€ 25,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
