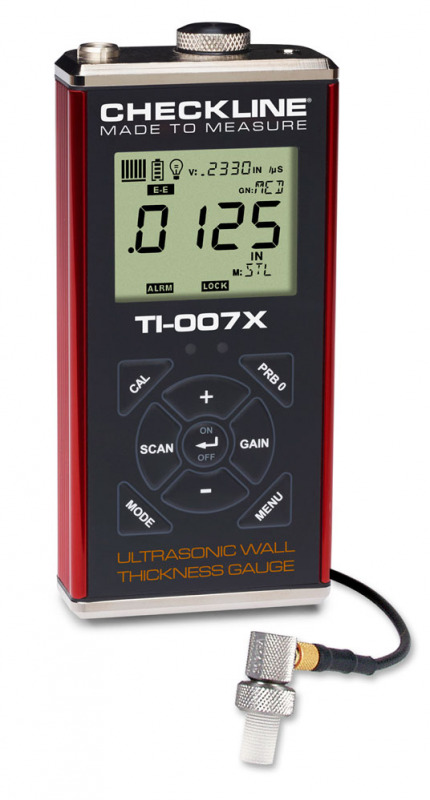

TI-007X Jauge d'épaisseur de paroi à ultrasons de précision


Fabriqué aux États-UnisPlage de mesure avec sonde standard avec emboute pointe à retard sur acier:

0,150 - 25,40 mm

Plage de mesure avec sonde de contact:

jusqu'à 915,0 mm (avec sonde de contact  P-E )

Le TI-007X est une jauge d'épaisseur de paroi à ultrasons de précision qui a été développée pour des mesures à haute résolution sur des métaux fins et des plastiques. La technologie est livrée dans un boîtier en aluminium extrudé, qui a été scellé pour résister à des conditions environnementales et de production difficiles.

La plage de mesure de la jauge d'épaisseur de paroi TI-007X est de 0,15 à 25,4 mm sur l'acier. À l'aide d'une sonde à élément unique avec un embout 'Delay tip', les matériaux fins peuvent être mesurés. L'appareil supprime ensuite automatiquement les revêtements d'écho-écho (E-E) et passe automatiquement en mode d'écho d'interface (I-E) lors de la mesure de matériaux plus épais. Pour les mesures des plastiques, l'utilisateur sélectionne à nouveau le mode plastique (PLAS) avec une pointe de retard en graphite (Art. X-633-0000).

De plus, la TI-007X propose le mode de différence (DIFF) où l'utilisateur définit une valeur nominale et l'instrument calcule la différence ± entre la valeur nominale et l'épaisseur de paroi mesurée. En mode alarme, l'utilisateur définit les valeurs maximale et minimale, et les LED sur le panneau avant sont déclenchées lorsque les lectures sont en dehors de la plage de tolérance.

Le TI-007 peut également être utilisé avec des sondes de contact à élément unique, étendant la plage de mesure jusqu'à 923 mm (selon le matériau et la sonde). Bien que la TI-007X ne possède pas de mémoire interne, les relevés individuels peuvent être envoyés à un PC ou à un autre collecteur de données approprié via le port USB. Néanmoins, si vous avez besoin d'un stockage de données, nous vous conseillons plutôt le TI-007DLX.


Caractéristiques
  • Mode de balayage, 100 mesures / seconde. Faites glisser la sonde sur une grande surface, la plus petite valeur mesurée pendant le scan sera affichée.
  • Livraison avec certificat d'étalonnage traçable NIST
  • Rétroéclairage réglable ON/OFF/AUTO
  • Garantie de 5 ans sur la jauge
  • Modes de mesure sélectionnables: écho d'impulsion (P-E), écho d'interface (I-E) et plastique (PLAS)
  • Adjustable sound speed, 8 presets & 2 memory slots for user sound speeds
  • Calibration sur échantillon avec épaisseur de matériau connue possible, l'appareil calcule automatiquement la bonne vitesse du son.
  • GAIN réglable sur 5 niveaux, pour un réglage fin des matériaux ou applications difficiles
  • Grand écran LCD rétroéclairé qui stocke la dernière lecture
  • Résolution 0.001mm
  • Unités de mesure réglables pouces ou mm
  • IP65 protection classification for protection even in harsh environments
  • Transfert de valeurs de mesure individuelles vers un ordinateur / collecteur de données sans logiciel
  • Alimenté par: synchronisation FPGA 120 MHz et pulseur à picots 100 volts

Kit complet

La jauge d'épaisseur de paroi TI-007X est livrée dans un ensemble complet comprenant:

  •           Jauge d'épaisseur de paroi TI-007X
  •           T-402-5507 Sonde 1/4 "15 MHz avec pointe de décélération incluse
  •           Gel de couplage 120 ml
  •           Certificat d'étalonnage traçable NIST
  •           2 piles AA
  •           Manuel d'utilisation



Le tout livré dans un étui de transport en plastique doublé de mousse.

  • Le câble de transfert de données USB-C est disponible en option


Embouts pour la sonde du TI-007X
P/N Déscription Standard / Optionnel Image
X-231-0000 1/4" x 3/8"
pour tout les métaux
(short)
standard
X-241-0000 1/4" x 1/2"
pour tous les métaux
(long)
standard
X-633-0000 1/4" x 3/8"
Embout en graphite
pour des pièces fines en plastique
(court)
optionnel
L'embout en graphite est utilisée en mode plastique spécial pour mesurer les plastiques.


Limites de mesure
Minimum Radius for Convex SurfacesMinimum Radius for Convex Surfaces12.7 mm
Minimum Radius for Concave Surfaces63.5 mm
Minimum HeadroomMinimum Headroom33.0 mm
Minimum Sample DiameterMinimum Sample Diameter12.7 mm

Accessoires

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI



    Plus de détails

    A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI 127313

    Catégorie Sondes


    Sur cette page il y a les pièces détachées/sondes de remplacement du mesureur d'épaisseur de revêtement.

    Plus de détails

    Catégorie  Sondes 0

    CF-AN Fluide de couplage


    • Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
    • Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l

    Plus de détails

    CF-AN Fluide de couplage 126455

    Piles AA rechargeables Li-Ion via USB vers USB-C


    • Batterie rechargeable Li-Ion
    • Tension stable de 1,5 V sur 95% du temps d'exécution
    • Chargé via le câble USB vers USB-C

    Plus de détails

    Piles AA rechargeables Li-Ion via USB vers USB-C 127554

    Spécifications
    Plage de mesure maximale:
    (sur acier):
    jusqu`à 924 mm
    (avec sonde P-E contact)
    Plage de mesure avec la sonde standard (T-402-5507):0,15 - 25,4 mm (sur acier)
    Résolution:Commutable 0,001 mm ou 0,01 mm
    Incrémentation:Amplification automatique en fonction du temps (TDG) avec priorité manuelle
    Plage de vitesse du son:305 - 18542 m/sec
    Sonde (standard):Sonde de 1/4 "de diamètre, 15 MHz avec embout à retard et câble (article T402-5507)
    Sonde (optionnel):Diverses sondes à élément unique avec pointe de retard ou sondes de contact (5 - 20 MHz)
    Câble:Diverses sondes à élément unique avec pointe de retard ou sondes de contact (5 - 20 MHz)
    Affichage:1,2 m avec connecteur Microdot/Lemo 00
    Affichage rétroéclairé:Éclairage sélectionnable ON / OFF / AUTO et intensité d'éclairage réglable (Lo, Med, Hi)
    Taux de mise à jour de l'affichage:10 Hz (10 mises à jour/seconde)
    Sortie de données:Sortie des valeurs mesurées individuelles via USB (pas de mémoire interne). Le modèle correspondant avec mémoire de données est le TI-007DLX.
    Température de fonctionnement:-30 - 75°C
    Type de piles:2x piles alcalines AA 1,5 V, NiCad 1,2 V ou 1,5 pile AA au lithium (des piles rechargeables peuvent être utilisées)
    Durée des piles:En général, 35 heures avec des piles alcalines et 18 heures avec NiCad.
    Poids:308 grammes
    Dimensions:64 x 131 x 32 mm
    Boîtier:En aluminium extrudé avec embouts en aluminium nickelé (scellé)
    Classe de protéction du boîtier:IP65
    Certificats:Traçable NIST
    Clavier:Clavier à membrane scellée
    Pulse Holwierde fréquence:200 Hz (200 pulses / seconde)
    Garantie:Jauge: 5 ans
    Sonde: 90 jours

    Photo à 360 degrés

    Achetez maintenant
    Produits

    Nom du produit
    Prix
    Quantité
    136626
    TI-007X High Precision Wall Thickness Gauge
    € 2.112,00
    136674
    A-302-6002 - Protective Rubber Boot For TI-Series Small
    € 110,00

    Accessoires

    Nom du produit
    Prix
    Quantité
    126716
    T-402-5507 Spare / Replacement 15 mHz Probe for TI-007
    € 755,00
    126501
    X-633-0000 Graphite Tip For TI-007X
    € 55,00
    126745
    F-000-7102 Tip For TI-007X Standard Small
    € 22,00
    126746
    F-000-7103 Tip For TI-007X Standard Long
    € 22,00
    126821
    N-104-0020 Cable Lemo to Microdot (1.20 meter)
    € 92,00
    139547
    Piles AA rechargeables Li-Ion - 4 pièces (avec câble USB vers USB-C)
    € 25,00
    Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
    Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
