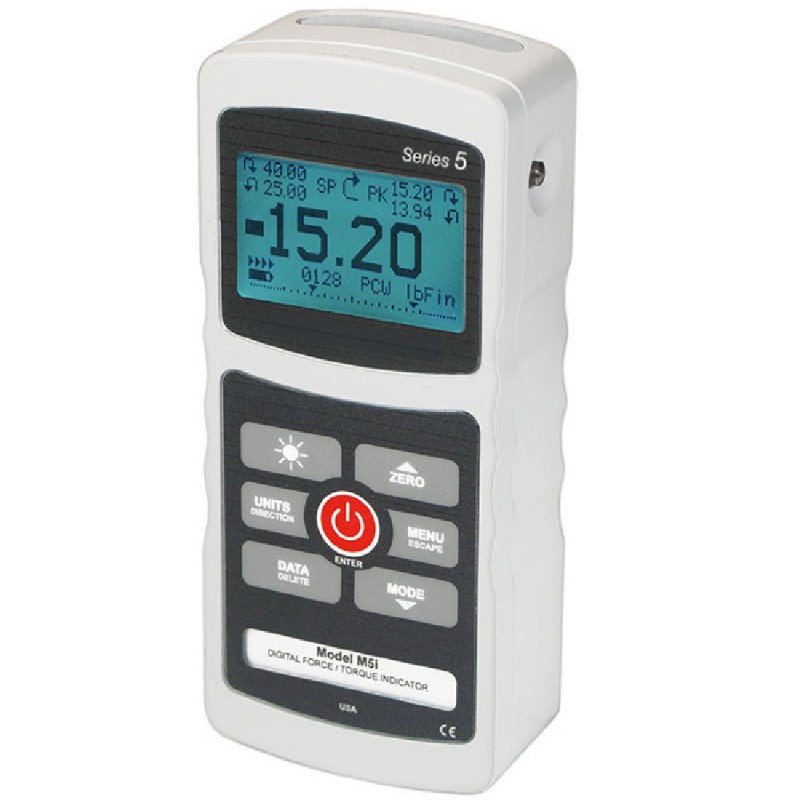

Series-5I Afficheur force/couple perfectionné


Fabriqué aux États-UnisL'afficheur numérique de force/couple, perfectionné, 5i est conçu pour fonctionner avec une large gamme de capteurs interchangeables de force et de couple de marque Mark-10 (voir ci-dessous). Avec la technologie exclusive Plug & Test™, tous les étalonnages et les données de configuration sont sauvegardés à l'intérieur du connecteur du capteur et non dans l'afficheur, ce qui permet la vrai interchangeabilité entre les capteurs. La protection du capteur par mot de passe évite d'utiliser un capteur non-autorisé. En plus, tous les capteurs sont entièrement compatibles avec l'afficheur de force/couple plus basique 3i.

Le 5i partage sa structure de menu et la plupart des caractéristiques avec les dynamomètres de série 5. Le taux d'échantillonnage est de 7000 Hz, donnant des résultats précis même pour des tests à actions rapides. Le grand écran graphique LCD rétroéclairé affiche de grands caractères très lisibles, un menu de navigation simple permet un accès rapide aux nombreuses fonctions et paramètres réglables de l'appareil. Les données peuvent être transférées à un PC ou à des collecteurs de données via USB, RS-232, Mitutoyo (Digimatic) et autres sorties analogiques.

La mémoire intégrée permet de sauvegarder jusqu'à 1000 valeurs, l'appareil dispose aussi de calculs statistiques et de sorties vers un PC. Les valeurs de seuil intégrées avec indicateurs et sorties sont parfaits pour effectuer le test de réussite/échec ainsi que pour déclencher des appareils externes comme une alarme, un relais ou un banc de test. Une barre de charge analogique est affichée à l'écran et représente graphiquement la force ou le couple appliqué.

Le mode de moyenne du 5i enregistre la charge moyenne dans la durée tandis que le mode de déclenchement externe rend le test d'activation de commutateur simple et précis.

Le 5i comprend un logiciel d'acquisition des données MESURTM Lite qui compile les données en continue ou point par point. Les données sauvegardées dans la mémoire de l'afficheur peuvent aussi être téléchargées en vrac. En un seul clic, vous pouvez les exporter facilement vers Excel et les traiter ultérieurement.


Caractéristiques
  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Protection par mot de passe pour touches individuelles et étalonnage
  • Sorties USB, RS-232, Mitutoyo et sorties analogiques
  • Mémoire de 1000 points avec statistiques (min, max, moyenne, écart-type) et sorties
  • Réglages programmables avec alarmes et sorties
  • Mode moyenne : calcule la moyenne des mesures sur le temps
  • Sortie de données automatique via USB/RS-232
  • Protection par mot de passe du capteur pour éviter d'utiliser un capteur non-autorisé
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz
  • Grand écran rétroéclairé
  • Barre graphique de charge en temps réel avec marqueurs de seuils paramétrés
  • Les valeurs des pics et des seuils paramétrés sont toujours affichées
  • Mode déclencheur externe : pour le test de contact du commutateur ou l'arrêt, à distance, de la mise à jour de l'écran
  • 5 unités de mesures sélectionnables
  • Alarmes sonores réglables et boutons de volume
  • Certifié CE

Téléchargements

Dimensions
Dimensions-Series-5I


Accessoires

R01 Series Capteur de force de motif S


  • Mesure des forces de compression et de traction
  • Forme durable en S
  • Capacités disponibles de 250 N à 50 kN
  • Deux trous filetés sur chaque face

Plus de détails

R01 Series Capteur de force de motif S 126903

R02 Series Capteur bouton pour forces de compression


  • Capteur bouton fabriqué en acier inoxydable
  • Mesure des forces de tension et de compression
  • Pour des forces de compression jusqu'à 50 kN

Plus de détails

R02 Series Capteur bouton pour forces de compression 126904

R03 Series Capteur intelligent de force de tension et de compression


  • Mesure des forces de compression et de traction
  • Capteur de force en ligne

Plus de détails

R03 Series Capteur intelligent de force de tension et de compression 126905

R04 Series Capteur de force miniature


  • Mesure de forces de compression et de traction de 1 à 500 N

Plus de détails

R04 Series Capteur de force miniature 126906

R05 Series Capteurs compression/traction


  • Mesure force de compression et de traction jusqu’à 2500 N

Plus de détails

R05 Series Capteurs compression/traction 126907

R50 Series Capteur de couple universel


  • Connecteur unique Plug & TestTM qui contient toutes les données d'étalonnage et de configuration

Plus de détails

R50 Series Capteur de couple universel 126909

R51 Series Capteurs de couple universel


  • Mandrins interchangeables (vendus séparément)

Plus de détails

R51 Series Capteurs de couple universel 126913

R52 Series Capteur de couple pour étalonnage d’outil


  • Peut être utilisé pour l’étalonnage d’outil de couple ou comme composant d'un système de test de couple

Plus de détails

R52 Series Capteur de couple pour étalonnage d’outil 126912

PTA Adaptateur cellule de charge Plug & Test


  • Compatible avec des cellules de charge avec jauges de contraintes, des capteurs de force et des capteurs de couple
  • Adaptateur programmable par USB ou RS-232 connecté à l'indicateur

Plus de détails

PTA Adaptateur cellule de charge Plug & Test 127060

Série R55 capteur de couple robuste


  • Cliquets carrés aux deux extrémités

Plus de détails

Série R55 capteur de couple robuste 127114

AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS


  • Kit de montage pour 5I, 3I ou TT03 pour banc de test de séries TS

Plus de détails

AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS 126115

AC1008 Tablette support pour 5I, 3I ou TT03


  • Pour fixer les afficheurs TT03, 3I ou 5I sur une table

Plus de détails

AC1008 Tablette support  pour 5I, 3I ou TT03 126928

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement


  • Envoie les données d'un dynamomètre ou couplemètre et l'affichage du déplacement vers un PC pour analyse ultérieure

Plus de détails

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement 126514

Cic-Torque Etalonnage instrument de couple


  • Planification facile des étalonnages
  • Délai court

Plus de détails

Cic-Torque Etalonnage instrument de couple 127043

Produits associés

Series-3I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Taux d'échantillonnage de grande vitesse : 2 000 Hz

Plus de détails

Series-3I Afficheur force/couple perfectionné

Series-7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Taux d’échantillonnage de grande vitesse 14 000 Hz

Plus de détails

Series-7I Afficheur force/couple perfectionné

Kit complet
Le 5I comprend une mallette de transport, un adaptateur AC universel, des piles, le guide de démarrage rapide, un câble USB, le CD ressource (driver USB, logiciel MESUR Lite, logiciel DEMO MESURgauge  et le mode d'utilisation) et  le certificat d'étalonnage et de traçabilité du NIST

Spécifications
Précision :± 0.2 % de l'échelle totale ± 1 chiffre + capteur
Taux d'échantillonnage :7 000 Hz
Alimentation :AC ou piles rechargeables. L’indicateur multi-étape de faible charge est affiché, l’appareil s’éteint automatiquement lorsque l’alimentation est trop faible.
Autonomie des piles :Avec rétroéclairage : Jusqu'à 7 heures d'utilisation continue
Sans rétroéclairage : Jusqu'à 24 heures en utilisation continue
Sorties : USB/RS232 : Réglable jusqu'à 115 200 baud. Inclus "Gauge control language 2 " pour un contrôle complet par ordinateur.
Mitutoyo (Digimatic): Série BCD adaptée pour tous les appareils qui sont compatibles avec Mitutoyos SPC.
Analogique : ± 1 VDC, ± 0.25 % de l'échelle totale
Usage général : 3 sortie de drain ouvertes, une entrée
Valeurs seuils : 3 lignes de drain ouvertes
Paramètres configurables :Filtres digitaux, sorties, sorties automatiques (via USB/RS-232), arrêt automatique, paramètres par défaut, mode moyenne, déclencheur externe, mots de passe, boutons volume, alarmes sonores, rétroéclairage et étalonnage
Protection surcharge :150 % de l'échelle totale (si 110 % ou plus "OVER" est affiché à l'écran)
Poids :300 g
Pièces comprises :Mallette de transport, adaptateur AC universel, piles, guide de démarrage rapide, câble USB, CD ressource (driver USB, logiciel MESURTM Lite, logiciel DEMO MESURTMgauge et manuel d'utilisation) et certificat d'étalonnage et de traçabilité du NIST
Garantie :3 ans (déclaration individuelle pour plus de détails)

Achetez maintenant
Produit

Nom du produit
Prix
Quantité
133296
M5I-E-Series 5I Afficheur force/couple perfectionné
€ 984,00

Accessoires

Nom du produit
Prix
Quantité
130524
15-1004 MESUR gauge, single license
€ 682,00
132825
09-1163 câble, en série, série 7/5/4 jusqu'à RS-232 DB-9
€ 77,00
132876
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 29,00
132826
08-1026 Batterie de remplacement, 8,4 V NiMH
€ 19,00
131954
AC1030 AC adapter/charger, 110V US
€ 43,00
131955
AC1031 AC adapter/charger, 220V Europe
€ 43,00
132878
AC1032 AC adapter/charger, 220V UK
€ 43,00
132879
AC1035 AC adapter/charger, 220V Australia
€ 43,00
131958
AC1008 Stand, indicator/TT03, table top
€ 163,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
