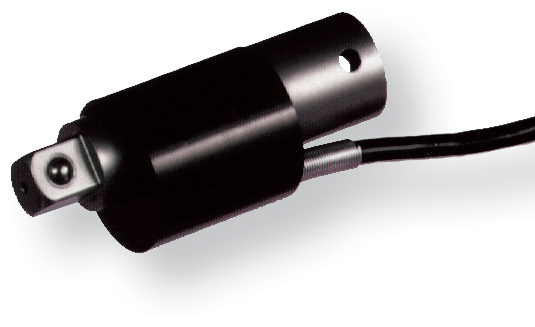

STE Capteur de couple pour extension de clé


Le STE Capteur de couple pour extension de clé n'est plus disponible, il a été remplacé par le R55 Series, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le R55 Series

Fabriqué aux États-UnisConvertit toutes clés en outil de couple avec ce capteur ou utilisez-le comme un composant d'un système de test de couple.


Capacités disponibles de 220 Ncm à 550 Nm.

Conçu pour fonctionner avec le mesureur digital de force BGI .


Membre de la famillle de BGI


Le capteur de couple STE est utilisé avec le couplemètre/dynamomètre BGI pour une solution de mesure complète.

Caractéristiques
  • Membre de la famille de BGI avec capteurs interchangeables
  • Fabriqué en acier inoxydable et en alumunium
  • "Personality module" mémorise tous les étalonnages et données de configurations.
  • Certificat d'étalonnage et de traçabilité du NIST inclus

Applications types
Applications types

Plages de tension
ModelRanges Résolution ØB (inch[mm]) ØC (inch[mm]) Taille de l'embout
STE20 220 Ncm
230 kgFmm
0,2 Ncm
0,2 kgFmm
0.56 [14,2]1.00 [25,4]
STE50 570 Ncm
580 kgFmm
0,5 Ncm
0,5 kgFmm
0.56 [14,2]1.00 [25,4]
STE100 1150 Ncm
1150 kgFmm
1 Ncm
1 kgFmm
0.56 [14,2]1.00 [25,4]
STE200 2200 Ncm
2300 kgFmm
2 Ncm
2 kgFmm
0.73 [18,5]1.12 [28,6]
STE400 4500 Ncm
4600 kgFmm
5 Ncm
5 kgFmm
0.73 [18,5]1.12 [28,6]
STE1000 11000 Ncm
11500 kgFmm
10 Ncm
10 kgFmm
0.98 [24,9]1,25 [31,8]
STE5000 550 Nm
55 kgFm
0,5 Nm
0,05 kgFm
1.48 [37,6]2.0 [50,8]

Dimensions
Dimensions STE

STE-20 - STE-100:
A (inch[mm]): 1.88 [47.8]
ØB (inch[mm]): 0.56 [14.2]
ØC (inch[mm]): 1.00 [25.4]
Drive size: 1/4"

STE-200 - STE-400:
A (inch[mm]): 3.00 [76.2]
ØB (inch[mm]): 0.73 [18.5]
ØC (inch[mm]): 1.12 [28.6]
Drive size: 3/8"

STE-1000:
A (inch[mm]): 3.50 [88.9]
ØB (inch[mm]): 0.98 [24.9]
ØC (inch[mm]): 1.25 [31.8]
Drive size: 1/2"

STE-5000:
A (inch[mm]): 5.00 [127.0]
ØB (inch[mm]): 1.48 [37.6]
ØC (inch[mm]): 2.0 [50.8]
Drive size: 3/4"

Produits associés

BGI Mesureur digital de force & couple


  • Nombreux capteurs de force et de couple interchangeables
  • Nombre de capteur possible illimité dû au design unique
  • Port RS-232, Mitutoyo et analogique

Plus de détails

BGI Mesureur digital de force & couple

Spècifications
Précision :± 0,6 % de l'échelle totale ± 1 chiffre + précision du BGI
Poids :De 0,27 kg à 0,9 kg
Garantie :3 ans
