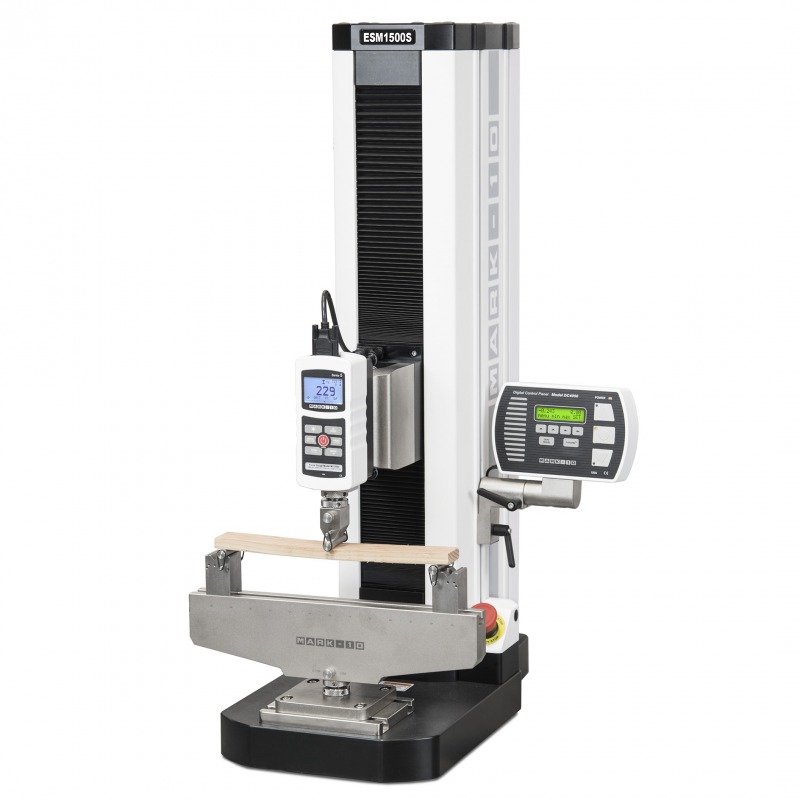

ESM1500S banc d'essai motorisé compact


Fabriqué aux États-UnisFabriqué aux Etats-Unis, le nouveau dynamomètre ESM1500S est le dernier dans la série ESM et représente l'équivalent plus petit de l'ESM1500. Il combine la charge maximale de 6,7 kN (1500 lbf) de l'ESM1500 avec le design compact de notre nouveauté,  l’ESM750S. L'ESM1500S vous offre un déplacement maximal de 360 ​​mm avec une charge maximale de 6,7 kN.

Avec sa configuration élevée et sa conception modulaire, l'ESM1500S convient à de nombreuses applications différentes, par exemple dans la gestion de la qualité ou dans les laboratoires. Ce banc d'essai peut être utilisé avec un support pour jauges de force ou avec une cellule de charge séparée et un indicateur de force correspondant.

Le fonctionnement est réalisé directement via l'unité de commande latérale réglable en inclinaison. L'option facultative FollowMe™  vous permet de contrôler le banc d'essai avec vos mains. En utilisant cette option, le dynamomètre suit la pression exercée par vos mains et réagit à une augmentation ou une diminution de la pression à un taux approprié.

Les poignées et les accessoires correspondants pour la série ESM vous offrent de nombreuses options de personnalisation faisant de ce banc de test un instrument qualifié pour de nombreuses applications telles que des tests de rupture, des cycles, des tests de limite de charge ou de distance, maintien de charge, des tests d’allongement, des tests de tension, des tests de compression et plus encore. Toutes les applications de test peuvent être saisies par un menu convivial et protégé par un mot de passe: réglage de la vitesse du test, des limites de force et de déplacement, du cycle, de la précharge ainsi que plusieurs autres fonctions selon vos besoins. Toutes les fonctions modulaires sont disponibles gratuitement pendant 160 heures de fonctionnement à la livraison et peuvent être ajoutées ultérieurement.

Le logiciel gratuit MESUR ™ Gauge Lite est déjà inclus, ce qui permet le traitement des données, ainsi que l'exportation vers Excel sur le PC. Deux versions des logiciels supplémentaires MESUR ™ Gauge et MESUR ™ Gauge Plus sont optionnelles et peuvent être achetées directement chez nous. Un essai gratuit de 90 jours du logiciel Plus est également disponible.






Caractéristiques

  • Capacité de charge très élevée de 6,7 kN malgré sa conception compacte
  • Certifié CE
  • Permet un travail silencieux grâce à un moteur pas à pas à faible bruit
  • Affichage amovible et réglable avec navigation intuitive dans les menus
  • Réglage facile de la vitesse via l'unité de contrôle
  • Menu Options avec protection par mot de passe
  • Conception modulaire, unité électronique facile à retirer
  • Interface USB pour le traitement des données avec le logiciel MESUR ™ Gauge
  • Deux versions, montage pour jauge de force ou indicateur avec cellule de charge externe
  • 3 ans de garantie

Fonctions du contrôleur

Fonction Références Description Exigences
FollowMe SF008 Le mouvement de la traverse répond à une traction ou une poussée manuelle sur l’arbre du dynamomètre ou de la cellule de charge. L’augmentation de la force produit des vitesses plus grandes. Idéal pour des réglages et un positionnement rapide. • Dynamomètres de séries 5 ou 7 ou indicateur avec cellule de charge.
Indicateur de déplacement SF009-1 Le déplacement est indiqué sur l’écran de l’unité de contrôle avec une sortie via USB. Une échelle interne utilisant la technologie Renishaw offre une précision supérieure par rapport aux designs basés sur des codeurs rotatifs conventionnels. Des retours de flash et la non linéarité sont pratiquement éliminés.

• Indicateur de force ou indicateur série 5 ou 7 pour la sortie USB.

•  Ne peut pas être monté ultérieurement

Contrôle par ordinateur SF010

Le ESM303 peut être entièrement contrôlé par un ordinateur en utilisant un programme écrit personnalisé dans toute langue qui accepte les communications ASCII. Ne pas requis pour l'uitilsation du logiciel MESUR.



• Dynamomètre de séries 5 ou 7


• SF009 : indication de déplacement


Limites de déplacement programmables SF011

Le banc s’arrête ou effectue des cycles sur des distances programmables (curseurs inférieur et supérieur).

• SF009 : indication de déplacement
Protection surcharge SF012 Protège un dynamomètre ou un capteur de force contre les surcharges. Vous pouvez programmer le pourcentage souhaité de l’échelle totale du dynamomètre. Le réglage de la tension analogique permet au banc de communiquer avec pratiquement tout dynamomètre qui possède une sortie analogique. • Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge
Retour automatique SF013

La traverse se déplace vers un curseur limite, un seuil de force, une position de déplacement ou de rupture puis s’arrête et change de direction avec la vitesse maximale vers la limite opposée.

• Si retour vers une limite de force : Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge

• Si retour vers une limite de déplacement : option SF011 de limite de déplacement programmable

• Si retour vers rupture : option SF019 de détection de rupture

Cycle / durée de repos SF014 Identique à retour automatique mais avec la possibilité de programmer jusqu’à 100000 cycles. Durée de repos programmable pour des limites supérieures et inférieures (réglages indépendants), elles peuvent être réglées pour jusqu’à 10000 secondes. • Identique à retour automatique, avec la même vitesse dans chaque direction. Veuillez ajouter AF016 pour des vitesses indépendantes de montées et de descente.
Vitesses indépendantes de montée et de descente SF016

Vitesses réglables pour la montée et la descente.

-
Extension faible vitesse SF017 Etend la plage de vitesse standard à 0.5 mm/min. -



Extension grande vitesse

SF018

Etend la plage de vitesse standard à 1100 mm/min

-
Détection rupture SF019 La traverse s’arrête à une baisse soudaine de force. Pourcentage programmable de la force maximale. • Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge
Maintien de charge SF020

Réglage dynamique de la position de la traverse afin de maintenir une force programmée pendant une période indéfinie ou spécifiée

• • Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge
• Si une durée spécifique est nécessaire, veuillez alors ajouter l’option cycle SF014 / durée de repos
Précharge / contact échantillon SF021

Arrête la traverse et/ou initialise l’affichage du déplacement à une précharge initiale – utile pour les applications de tension, compression, ressort, élongation et autres applications. La précharge est programmable comme un pourcentage de l’échelle entière du dynamomètre/cellule de charge. Trois modes : (1) arrêt, (2) arrêt et initialisation et (3) initialiation sans arrêt.

• Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge
Profil SF022

Enregistre et rappelle les réglages des paramètres de test tels que vitesses, limites de déplacement, précharge, etc. Jusqu’à 50 profils peuvent être enregistrés.

-
Paquet options complètes SFCOMP-1 Comprend toutes les fonctions listées ci-dessus. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur avec cellule de charge.




Modules

Unité de contrôle simple

Composé d'un boîtier robuste en aluminium, l'unité de commande à angle réglable convient également aux environnements de production rudes et difficiles. Par une variété de fonctions supplémentaires facultatives telles. la fonction FollowMe est personnalisée pour répondre à vos besoins.







Curseur de fin de course

Des curseurs de limite haute et basse arrêtent le déplacement du banc de test avec une reproductibilité de 0.025 mm.









Plateau de montage réglable avec une base rainurée en T

Le plateau de montage peut être repositionné dans les directions X et Y afin d’aligner correctement l’échantillon. Matrice de trous filetés pour permettre le montage de fixations.








Design modulaire

Toute l’électronique est installée sur un panneau unique, facilement accessible et amovible pour effectuer la mise à jour et les réparations.









FollowMe

En utilisant votre main comme guide, poussez et tirez sur la cellule de charge ou sur le dynamomètre pour déplacer la traverse. Suffisamment réactive pour un positionnement rapide ainsi que pour des réglages fins.









Dynamomètres

Utilisez les dynamomètres de série 7 ou 5 pour mesurer la force en fonction du temps ou la force en fonction du déplacement ainsi que pour profiter de toutes les fonctions disponibles du banc déssai. En plus de la mesure de la force en fonction du temps, vous avez également la possibilité d'utiliser la mesure de la force en fonction de la distance et de transférer les données via l'interface de données avec le logiciel MESUR sur un ordinateur.





Poignées et adaptateurs extrémité

Large plage de poignées pour des applications de tension, pelage, compression et spécialisées. Des adaptateurs d’extrémités permettent l’installation et le retrait rapide de poignées et empêche la rotation.





Indicateur / adaptateur de cellule de charge

S’adapte à tous les indicateurs Mark-10 et aux capteurs de force de série R01 ou R03. Matériel de montage inclus.









Logiciel de collecte de données MESUR gauge

Exporte les données de force en fonction du temps ou de force en fonction de la distance à partir du port USB du ESM303. MESURgauge crée des graphiques, compile les données, calcule les statistiques et fournit des outils de sortie et de rapport.


Produits associés

Series-5 Dynamomètre digital perfectionné


  • Taux d'échantillonnage à haute vitesse de 7 000 Hz
  • Sorties USB, RS-232, Mitutoyo et analogique

Plus de détails

Series-7 Dynamomètre digital professionnel


  • Taux d'échantillonnage élevé à 14000 Hz
  • Mémoire de points individuels jusqu'à 5000 données téléchargeables vers un PC
  • Capture de données en continue jusqu'à 5000 données avec une fréquence jusqu'à 14000 Hz, téléchargeable sur PC

Plus de détails

Series 5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

Plus de détails

Series 7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Taux d’échantillonnage de grande vitesse 14 000 Hz

Plus de détails

Catégorie Attaches Mark-10


Plus de détails

Catégorie Indicateurs et capteurs de couple et de force


Plus de détails


Spècifications

Capacité de charge:
6.7 kN < 1,525 mm/min 4.5 kN > 1,525 mm/min
Distance maximale de déplacement:
360 mm
Précision du réglage de la vitesse:
±0.2%
Variation de la vitesse avec la charge :
± 0 % (entraîné par un moteur pas à pas)
Précision du déplacement :
±0,05 mm per 250 mm
Résolution du déplacement :
0,02 mm
Reproductibilité du curseur limite :
0,03 mm
Alimentation :
Entrée universelle 80-240 VAC, 50/60 H
Poids:
Banc d'essai: 72 kg
Poids à la livraison: 93 kg
Certification
Certifié CE
Garantie:
3 ans

Achetez maintenant

Produits


Nom du produit
Prix
Quantité
ESM-1500SFG banc de test avec montage de jauge de force, motorisé,6,7 kN
€ 6.295,00

ESM-1500SLC banc de test à colonne motorisé avec support pour cellule de mesure de force externe, 6
€ 6.295,00



Accessoires


Nom du produit
Prix
Quantité
SF-008 fonction FollowMe
€ 451,00

SF-009-1 affichage de distance avec sortie USB
€ 1.200,00

SF-010 contrôle informatique via port USB
€ 951,00

SF-011 distance de mesure programmable
€ 751,00

SF-012 protection surcharge intégrée
€ 651,00

SF-013 retour automatique
€ 451,00

SF-014 cycle/temps d'arrêt
€ 651,00

SF-016 vitesses indépendantes de montée et de descente
€ 401,00

SF-017 faible vitesse
€ 451,00

SF-018 haute vitesse
€ 451,00

SF-019 détection de rupture
€ 451,00

SF-020 maintien de la charge
€ 651,00

SF-021 précharge/contact échantillion
€ 551,00

SF-022 profile
€ 751,00

SF-COMP ensemble complet des options pour ESM1500S
€ 5.146,00

AC1054 Base plate, multiple center hole threads
€ 126,00

AC1055 Base plate, matrix of threaded holes
€ 126,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible , Pré-commande de 1-2 semaine(s) , commande spéciale, sur demande
