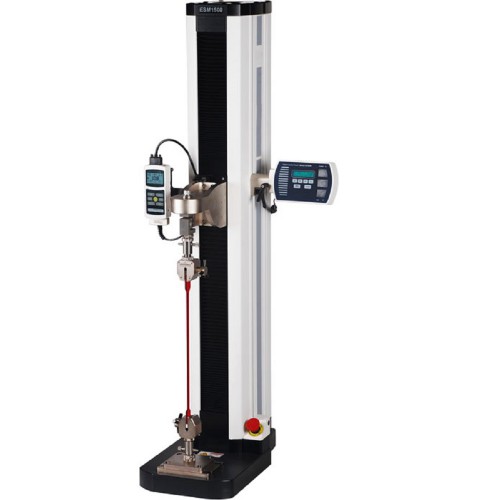

ESM1500 Banc de test motorisé de grande capacité


Fabriqué aux États-UnisLe ESM1500 est le dernier banc de test à colonne unique pour des mesures de tension et de compression jusqu’à 1500 6,7 kN. Grâce à ces caractéristiques hautement modulables, le banc de test ESM1500 convient parfaitement pour des tests en laboratoire ainsi que dans des environnements de production. Le banc de test motorisé ESM1500 peut être utilisé avec une combinaison de cellule charge-indicateur ou avec un dynamomètre. Le réglage de l’échantillon ainsi que sa position n’ont jamais été aussi facile : le positionnement basé sur la force FollowMe™ permet d’utiliser vos mains comme un guide – poussez ou tirez simplement sur le dynamomètre ou sur la cellule de charge afin de déplacer la traverse à différentes vitesses.

Le banc ESM1500 motorisé fournit un déplacement important, du jeu et de grandes dimensions faisant de ce banc de test un instrument qualifié pour de nombreuses applications telles que des tests de rupture, des cycles, des tests de limite de charge ou de distance, maintien de charge, des tests d’allongement, des tests de tension, des tests de compression et plus encore. Toutes les applications de test peuvent être saisies par un menu convivial et protégé par un mot de passe : réglage de la vitesse du test, des limites de force et de déplacement, du cycle, de la précharge ainsi que plusieurs autres fonctions selon vos besoins.

Les données de force et de déplacement du banc de test de force ESM1500 peuvent être transférées vers un ordinateur. Le logiciel MESUR™ gauge permet l’analyse et l’affichage graphique des données récupérées. En outre, il est possible de contrôler entièrement le banc de test à partir d’un ordinateur à l’aide d’un programme écrit sur mesure dans toutes les langues qui utilise les communications ASCII.


Caractéristiques
  • Protection par mot de passe des paramètres de test
  • Contrôleur amovible et réglable avec commande de menu intuitive
  • Sortie de données USB : force en fonction du temps ou force en fonction du déplacement
  • Convient pour des bancs de travail encombrés grâce à son faible encombrement
  • Actionné par un moteur pas à pas, fonctionnement optimal et calme, sans variation de vitesse avec la charge
  • Compatible avec des indicateurs et des cellules de charge, ainsi que des dynamomètres
  • Design ergonomique avec une gestion intelligente et propre des câbles
  • La plupart des appareils électroniques sont situés dans une enceinte amovible intégrée, facilement détachable et transportable
  • Conforme CE
  • Garantie 3 ans

Fonctions optionnelles du contrôleur
Le banc de test motorisé ESM1500 peut être équipé de plusieurs fonctions optionnelles du contrôleur afin de créer votre propre configuration correspondant à vos exigences spécifiques. Veuillez s’il vous plaît notez que certaines caractéristiques nécessitent le dynamomètre de séries 5 ou 7 ou les modèles d'indicateurs 5i ou 7i pour toutes les fonctions de test disponibles.

  • Positionnement (SF008) basé sur la force FollowMe™ : Le déplacement de la traverse répond à la compression ou à la traction manuelle sur l’arbre du dynamomètre ou sur celui de la cellule de charge. L’augmentation de la force entraine une plus grande vitesse. Idéal pour des réglages ainsi qu’un positionnement rapide. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur.


  • Indication de déplacement (SF009) : Le déplacement est indiqué sur l’écran de l’unité de contrôle. Sortie via USB. Une échelle interne utilisant la technologie Renishaw fournit une meilleure précision que les dispositions conventionnelles basées sur les encodeurs angulaires. Le jeu et la non linéarité sont pratiquement éliminés.


  • Contrôle par ordinateur (SF010) : Le ESM1500 peut être entièrement contrôlé par un ordinateur via un programme écrit sur mesure dans n’importe quelle langues qui utilise les communications ASCII. Il répond aussi au kit de commande Chatillon TCD ainsi qu’au logiciel Nexygen TCD (non disponible chez Mark-10). Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur, l’indication de déplacement SF09 ainsi que les limites de déplacement programmables SF011.


  • Limites de déplacement programmables (SF011) : Le banc s’arrête ou effectue des cycles entre les distances de déplacements minimales et maximales. Nécessite l’indication de déplacement SF009.


  • Protection surcharge (SF012) : Protège un capteur de force ou un dynamomètre contre les surcharges. Règle le pourcentage souhaité de la pleine échelle de l’appareil. Il est possible de régler la tension de sortie analogique permettant ainsi au banc d’interagir avec tout appareil possédant une sortie analogique. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur.


  • Retour automatique (SF013) : La traverse bouge jusqu’au curseur de fin, une valeur de force, une position de déplacement ou une rupture, puis s’arrête et se déplace dans le sens opposé à pleine vitesse vers l’autre limite. Retour sélectionnable à une valeur de force (nécessite un dynamomètre de séries 5 ou 7 ou un indicateur), à une position de déplacement limite (nécessite SF011) ou à une rupture (nécessite SF019).


  • Cycle/temps d’arrêt (SF014) : Identique au retour automatique mais avec la possibilité de programmer jusqu’à 100 000 cycles. Le temps d’arrêt programmable pour les limites haute et basse (réglage indépendant) peut être réglé jusqu’à 10 000 secondes. Mêmes exigences que pour la fonction de retour automatique. Ajoutez SF016 pour des vitesses de montée et de descente indépendantes.


  • Vitesses indépendantes de montée et de descente (SF016) : Configuration individuelle des vitesses de montée et de descente.


  • Plage d’extension de faible vitesse (SF017) : Plage de vitesse standard étendue vers le bas à 0.001 in/min (0.02 mm/min).


  • Plage d’extension de haute vitesse (SF018) : Plage de vitesse standard étendue vers le haut jusqu’à 90 in/min (2300 mm/min).


  • Détection de rupture (SF019) : La traverse s’arrête lors d’une chute brutale de la force. Pourcentage programmable du maximum de la force. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur.


  • Maintien de la charge (SF020) : Réglage dynamique de la position de la traverse afin de maintenir une charge programmée pour une durée indéfinie ou spécifiée. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur. Si une durée spécifique est nécessaire, commandez également l’option cycle/temps d’arrêt SF014.


  • Précharge/contact échantillon (SF021) : Arrête la traverse et/ou effectue une mise à zéro de l’affichage du déplacement à une valeur de précharge initiale – utile en tension, compression, ressort, élongation et autres applications. La précharge est programmable en tant qu’un pourcentage de la pleine échelle du dynamomètre/cellule de charge. Trois modes : (1) arrêt, (2) arrêt et mise à zéro et (3) mise à zéro sans arrêt. Nécessite l’indication du déplacement SF009 ainsi qu’un dynamomètre de séries 5 ou 7 ou un indicateur.

  • Ensemble complet des options : Comprend toutes les fonctions décrites ci-dessus. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur.



Dimensions
Dimensions Bancs d'essai de force motorisé ESM1500

Dimensions-2Bancs d'essai de force motorisé ESM1500

Kit complet

Spècifications
Capacité de charge :
< 60 in [1 525 mm]/min: 16.7 kN
> 60 in [1 525 mm]/min: 4.5 kN
Distance maximale du déplacement :
813 mm [32 in]
Plage de vitesse :
Standard : 10 - 600 mm/min [0.5 - 24 in/min]
En option : 0.02 – 2 300 mm/min [0.001 - 90 in/min]
Précision du réglage de la vitesse :
± 0.2 % du réglage
Variation de la vitesse avec la charge :
± 0 % [actionné par un moteur pas à pas]
Précision déplacement :
± 0.05 mm par 250 mm [± 0.002 in. per 10 in.]
Résolution déplacement :
0.02 mm [0.001 in]
Répétitivité de l’interrupteur limite :
± 0.03 mm [0.001 in]
Alimentation :
Entrée universelle 80-240 VAC, 50/60 Hz
Poids :
Banc de test : 90 kg [198 lb]
Poids expédition : 113 kg [248 lb]
Accessoires inclus :
Câble USB, câble interface appareil-banc, base à oeillets avec 2 bagues de verrouillage, 2 clés de serrage, vis de fixation de dynamomètre/indicateur, jeu de clés Allen, CD Ressource
Conformité :
Marquage CE
Garantie
3 ans
