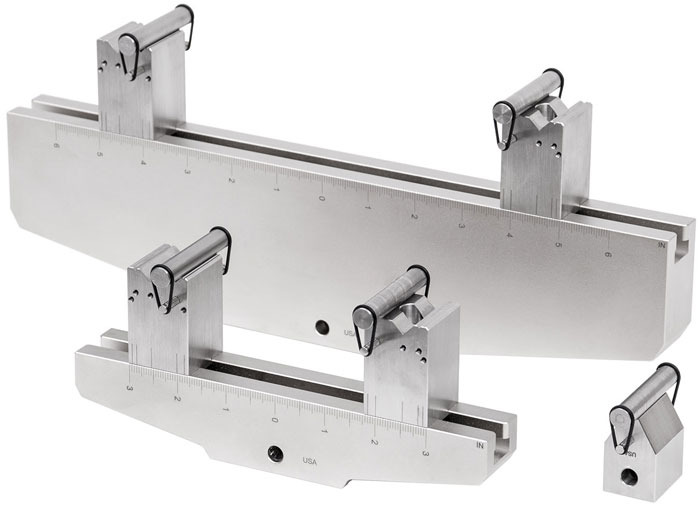

Ces nouvelles fixation de pliage sont conçues pour effectuer des tests 3 et 4 points de plastiques, métaux, céramiques, tubes et autres matériaux.
Deux tailles de base sont disponibles avec une enclume supérieure et des diamètres de rouleaux en option. Vous pouvez utiliser une combinaison de base-enclume pour des tests de pliage de 3 points ou une combinaison de deux bases pour des tests de 4 points.
Les bases disposent de blocs amovibles avec plusieurs entailles en forme de V afin de recevoir plusieurs diamètres de rouleaux. Les rouleaux de diamètres de 10 mm sont inclus; d'autres tailles sont disponibles.
Les bases ont des règles graduées comportant une graduation double avec une échelle en pouce d'un côté et une échelle en mm de l'autre côté. Les prises intégrées pour les yeux facilitent le montage des cellules de charge, des dynamomètres et des bancs de test. Les bases disposent de trous et de vis de montage afin de les fixer directement sur certains bancs de test.
| Capacité | G1095 2.5 kN G1096 10 kN G1097 10 kN |
| Matériau du boitier | G1095 2024 Al G1096 2024 Al G1097 303 SS |
| Matériau des rouleaux | G1095 416 SS dur G1096 416 SS dur G1097 416 SS dur |
| Dimensions | G1095 211.6 mm x 57.2 mm x 48.3 mm (longueur x largeur x hauteur) , envergure interne : 152.4 mm G1096 364 mm x 57.2 x 48.3 mm (longueur x largeur x hauteur), envergure interne : 304.8 mm G1097 57.2 x 49.5 mm (longueur x hauteur), longueur interne : 33.0 mm |
| Contenue de la livraison | G1095 Vis pour fixation du banc d'essai, deux rouleaux de 10 mm de dia. et joints toriques G1096 Vis pour fixation au banc d'essai, deux rouleaux de 10 mm de dia. et joints toriques G1097 rouleau de 10 mm de dia. et joints toriques |
| Poids | G1095 1.3 kg G1096 3.2 kg G1097 0.2 kg |
