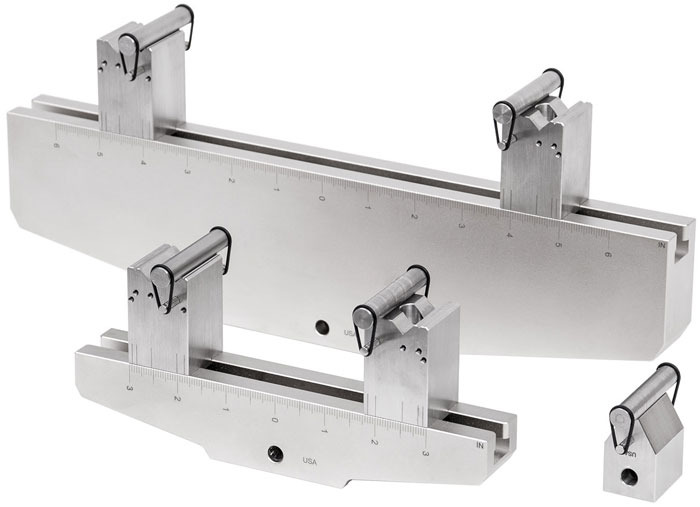

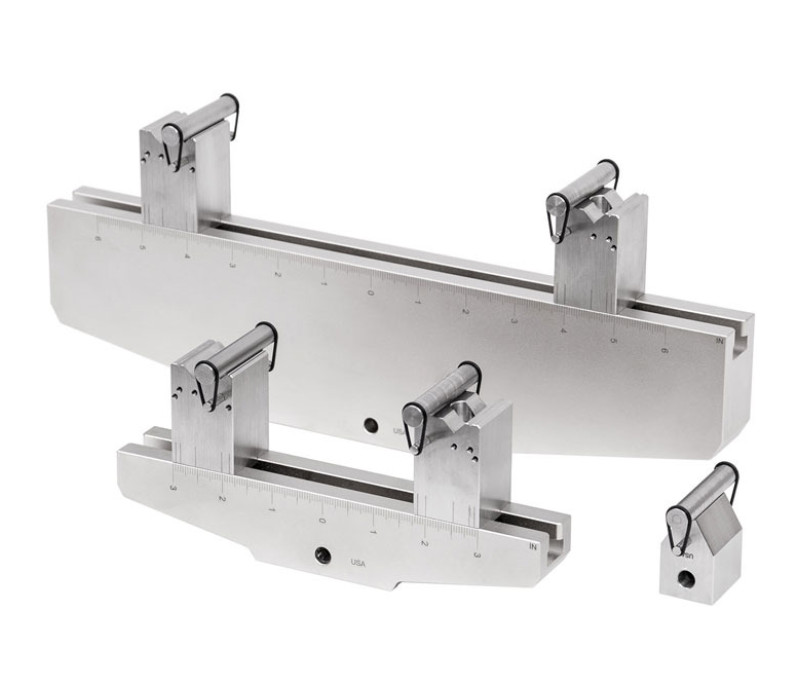

G1095-G1096-G1097 Fixations de pliage 3 points / 4 points

G1095-G1096-G1097 Fixations de pliage 3 points / 4 points

Ces nouvelles fixation de pliage sont conçues pour effectuer des tests 3 et 4 points de plastiques, métaux, céramiques, tubes et autres matériaux.

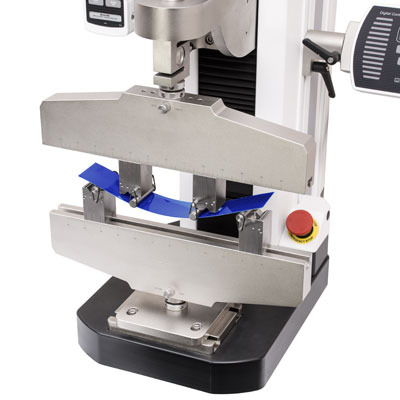

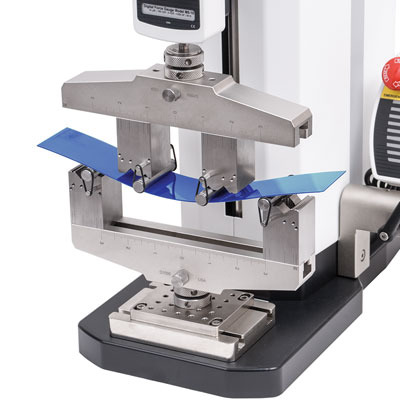

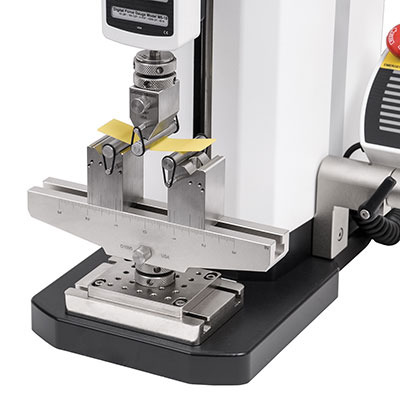

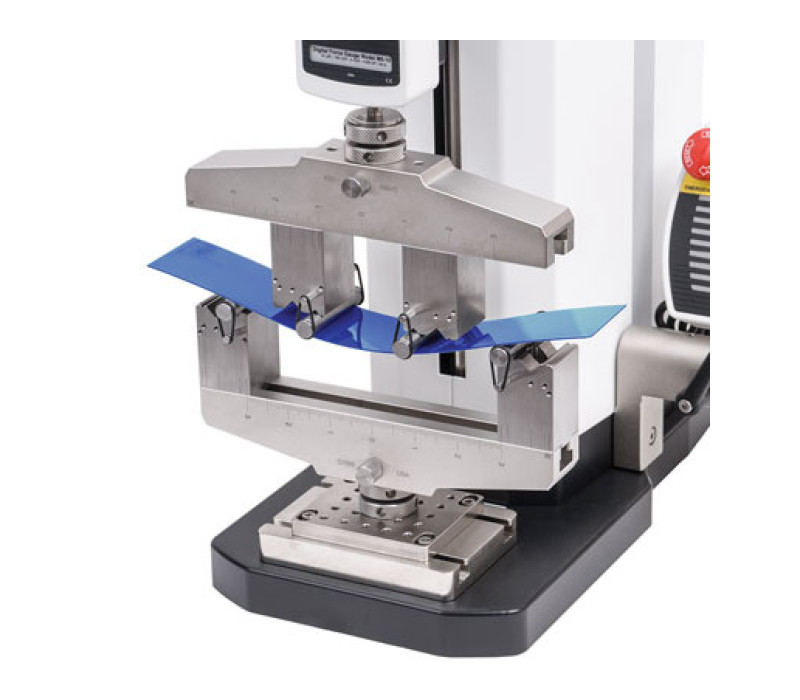

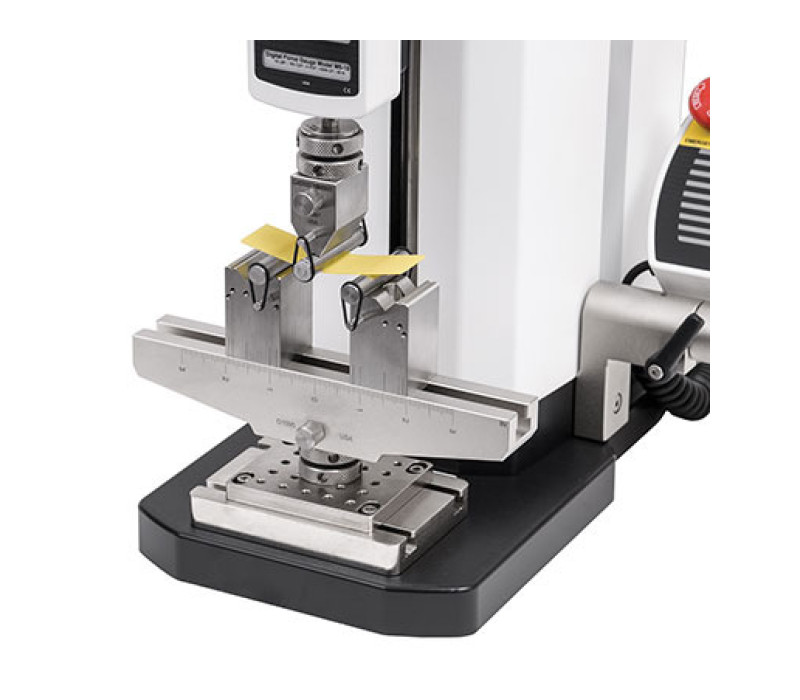

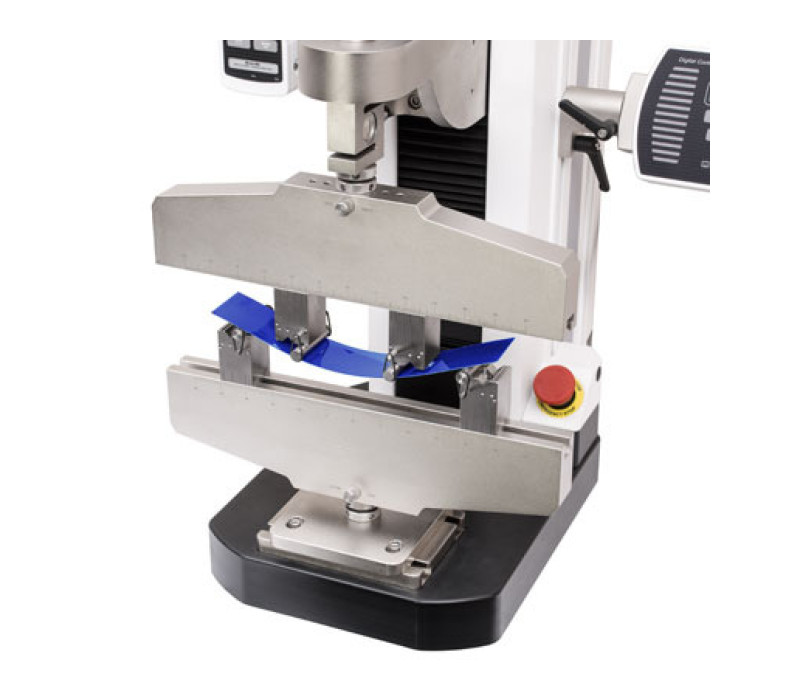

Deux tailles de base sont disponibles avec une enclume supérieure et des diamètres de rouleaux en option. Vous pouvez utiliser une combinaison de base-enclume pour des tests de pliage de 3 points ou une combinaison de deux bases pour des tests de 4 points.

Les bases disposent de blocs amovibles avec plusieurs entailles en forme de V afin de recevoir plusieurs diamètres de rouleaux. Les rouleaux de diamètres de 10 mm sont inclus; d'autres tailles sont disponibles.

Les bases ont des règles graduées comportant une graduation double avec une échelle en pouce d'un côté et une échelle en mm de l'autre côté. Les prises intégrées pour les yeux facilitent le montage des cellules de charge, des dynamomètres et des bancs de test. Les bases disposent de trous et de vis de montage afin de les fixer directement sur certains bancs de test.

Prix à partir de € 247,00

Commandez maintenant

Conçu pour des tests de pliage de 3 points et 4 points
Design robuste
Peuvent être utilisés avec des adaptateurs pour les yeux ou fixés avec des vis de montage (pas pour enclume - yeux uniquement).
S'adapte à une large gamme de tailles d'échantillons
Règles graduées doubles - pouce et mm

Capacité	G1095 2.5 kN G1096 10 kN G1097 10 kN
Matériau du boitier	G1095 2024 Al G1096 2024 Al G1097 303 SS
Matériau des rouleaux	G1095 416 SS dur G1096 416 SS dur G1097 416 SS dur

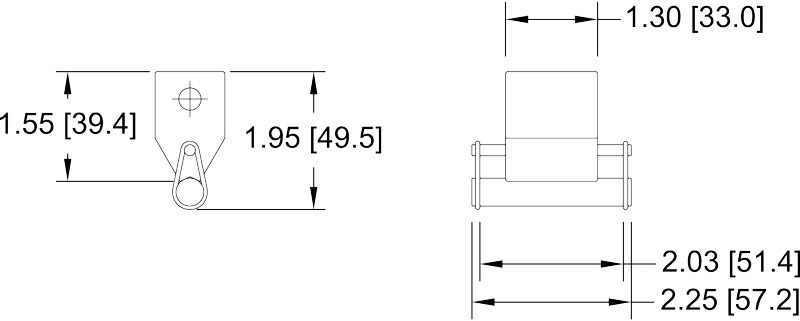

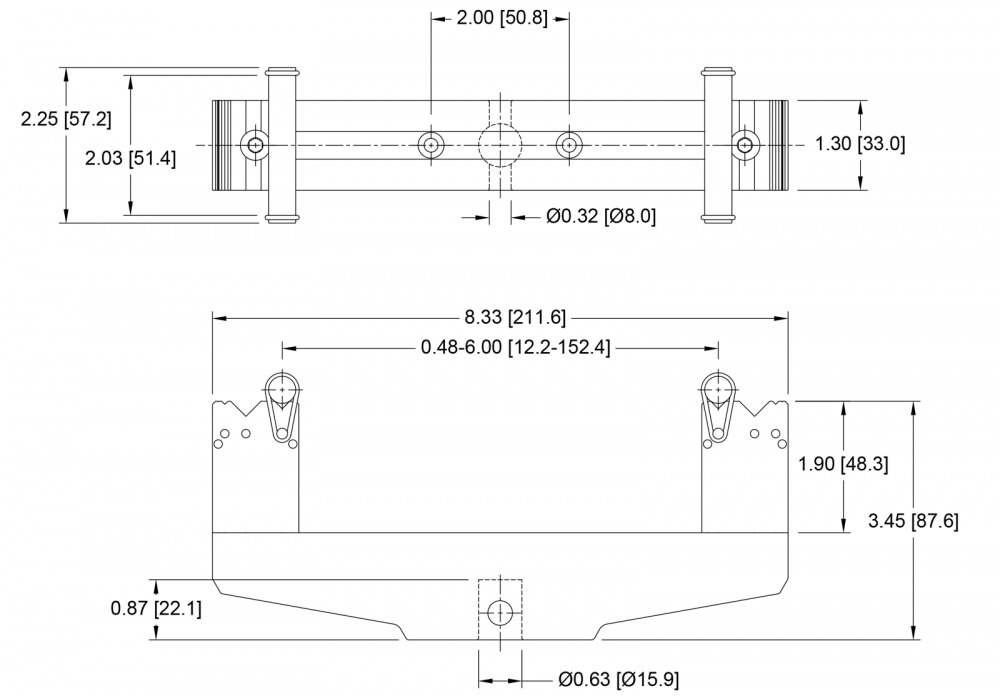

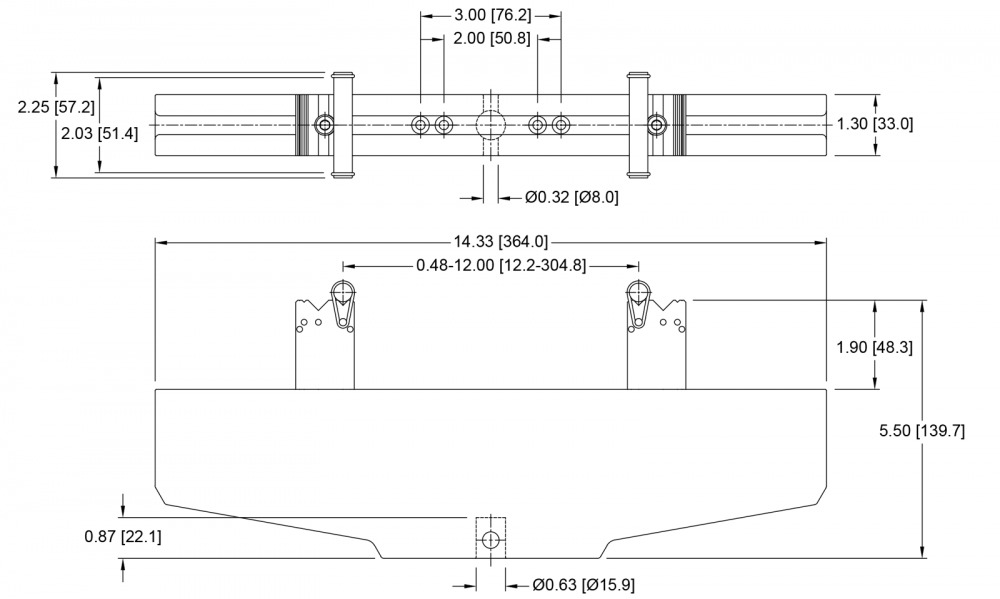

Dimensions	G1095 211.6 mm x 57.2 mm x 48.3 mm (longueur x largeur x hauteur) , envergure interne : 152.4 mm G1096 364 mm x 57.2 x 48.3 mm (longueur x largeur x hauteur), envergure interne : 304.8 mm G1097 57.2 x 49.5 mm (longueur x hauteur), longueur interne : 33.0 mm
Contenue de la livraison	G1095 Vis pour fixation du banc d'essai, deux rouleaux de 10 mm de dia. et joints toriques G1096 Vis pour fixation au banc d'essai, deux rouleaux de 10 mm de dia. et joints toriques G1097 rouleau de 10 mm de dia. et joints toriques
Poids	G1095 1.3 kg G1096 3.2 kg G1097 0.2 kg

Produits

Article	Nom du produit	Prix

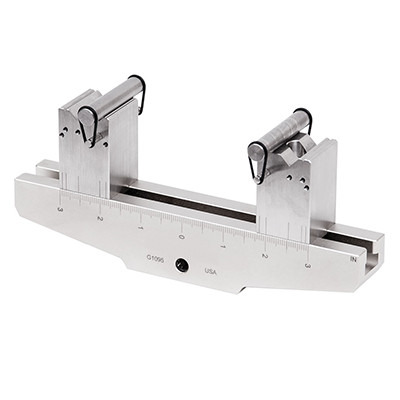

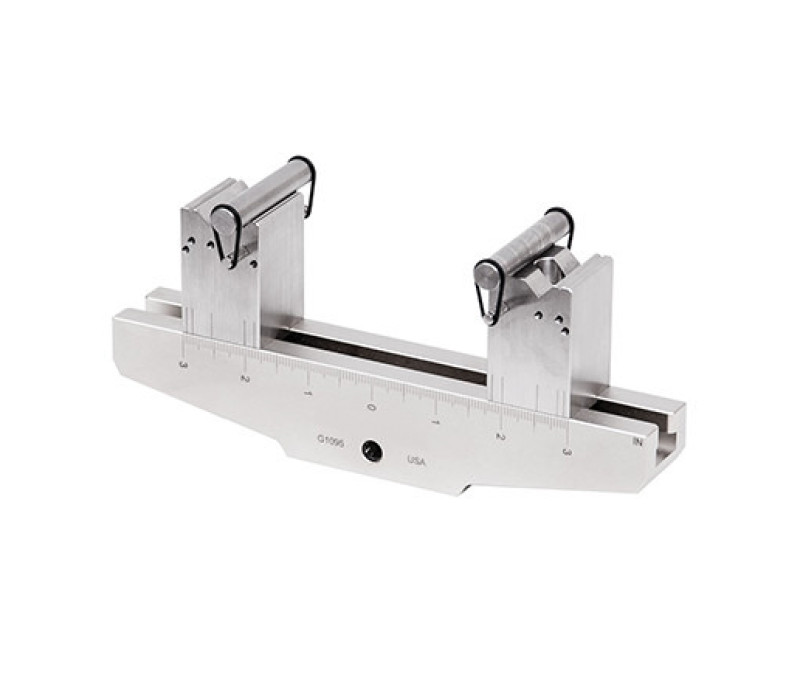

135425	G1095 Bend fixture, eye end	€ 853,00

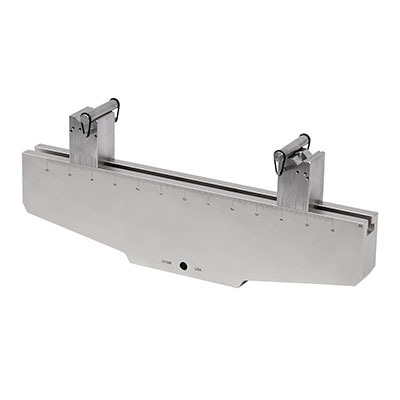

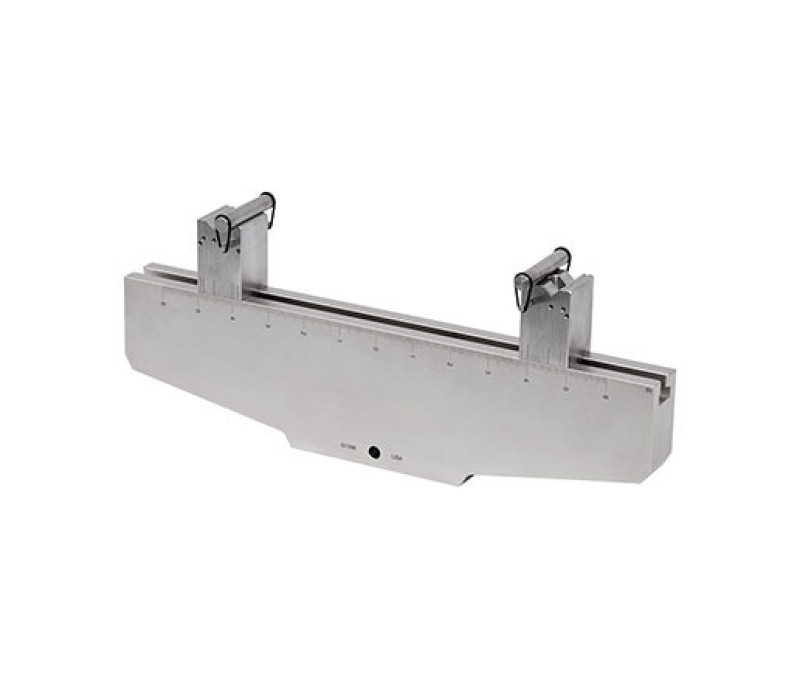

135426	G1096 High capacity bend fixture, eye end	€ 1.167,00

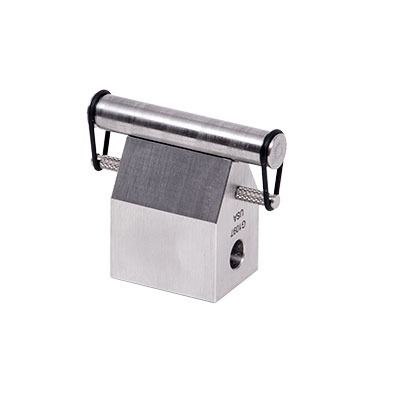

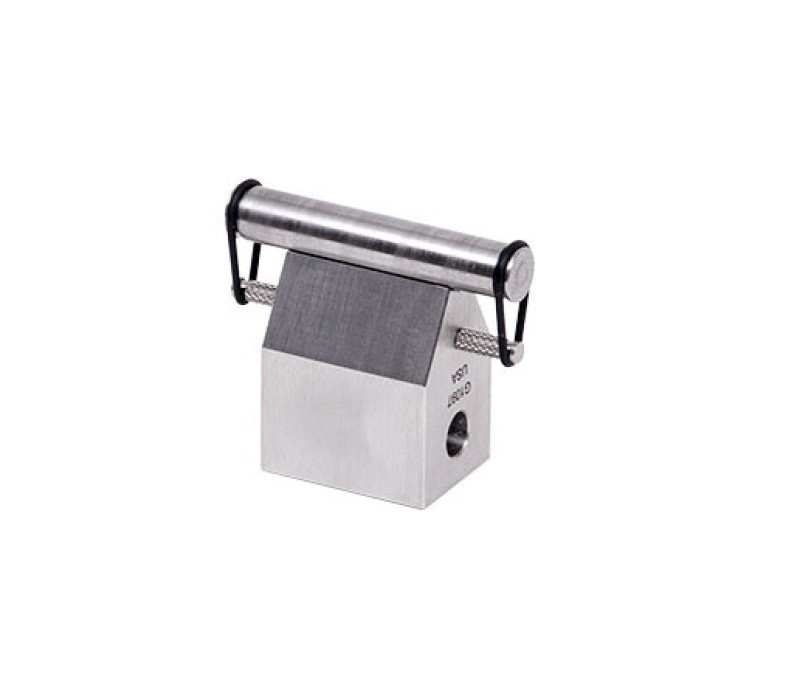

135427	G1097 Upper anvil for bend fixtures, eye end	€ 247,00

Accessoires

Article	Nom du produit	Prix

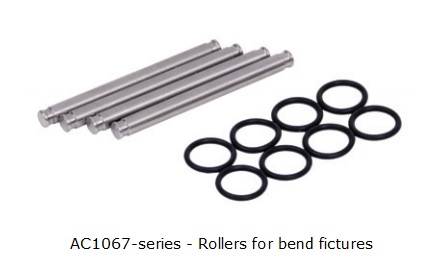

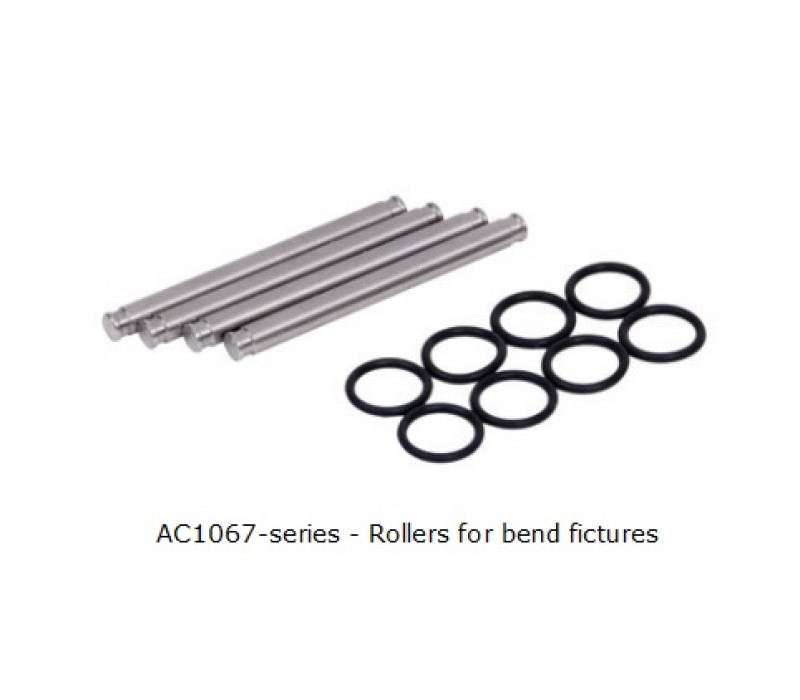

135428	AC1067 Rollers for bend fixtures, 1 mm, set of 4	€ 81,00
135429	AC1067-1 Rollers for bend fixtures, 2 mm, set of 4	€ 81,00
135430	AC1067-2 Rollers for bend fixtures, 5 mm, set of 4	€ 81,00
135431	AC1067-3 Rollers for bend fixtures, 10 mm, set of 4	€ 81,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

G1095-G1096-G1097 Fixations de pliage 3 points / 4 points

Caractéristiques

Dimensions

Spécifications

G1009 Disques de compression

G1087

G1029-G1036 Tête plate

Adaptateur à œil

F105 / F305 / F505 / F505H

F755 / F1505

Series-F + EasyMesur F105 / F305 / F505 / F505H

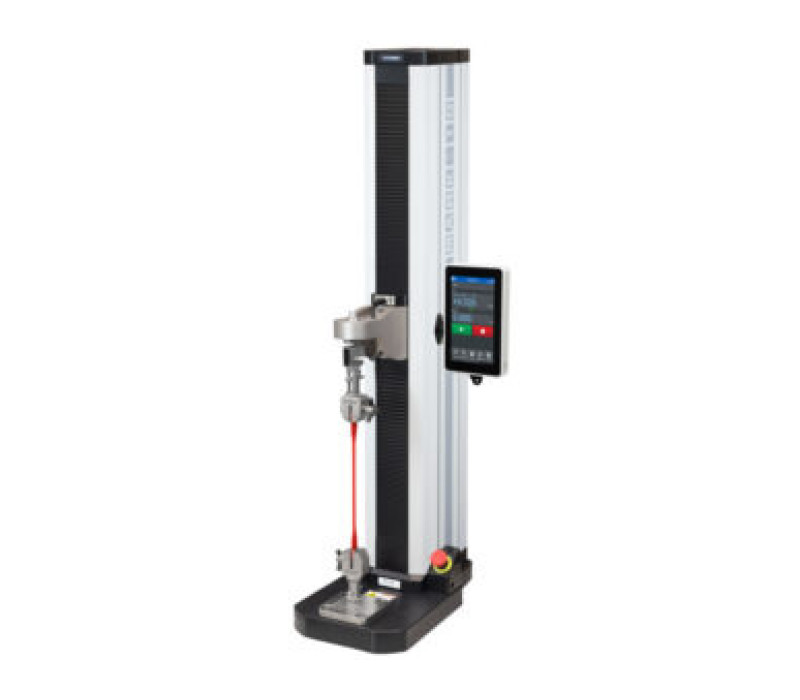

Series-F + EasyMESUR F755 / F755S / F1505 / F1505S
