Adaptateur à œil

Pour le montage de dispositifs de serrage sur dynamomètres / capteurs et bancs d’essai

Ces adaptateurs offrent une méthode largement acceptée dans l'industrie pour fixer des dispositifs aux cellules de charge et aux cadres d'essai. Ils empêchent la rotation des pinces et permettent un retrait et une installation rapides. Plusieurs tailles de filetage et variantes sont disponibles pour s'adapter à la plupart des cadres d'essai, cellules de charge, pinces et dynamomètres. Des embouts à œil et adaptateurs sont disponibles individuellement ou en kits.

Kits d’adaptateurs pour dynamomètre

Modèle n°	Description

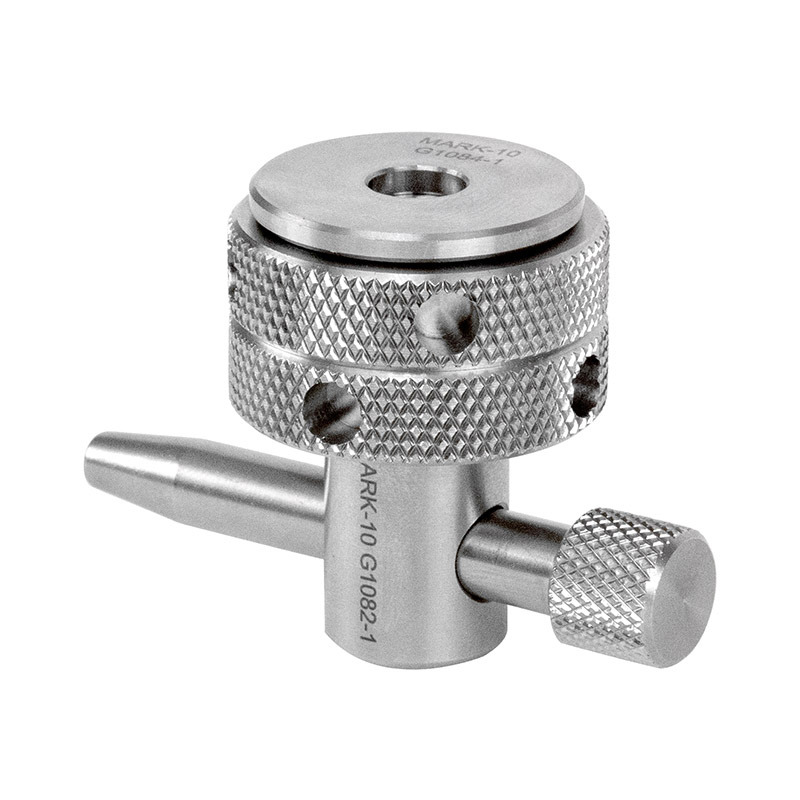

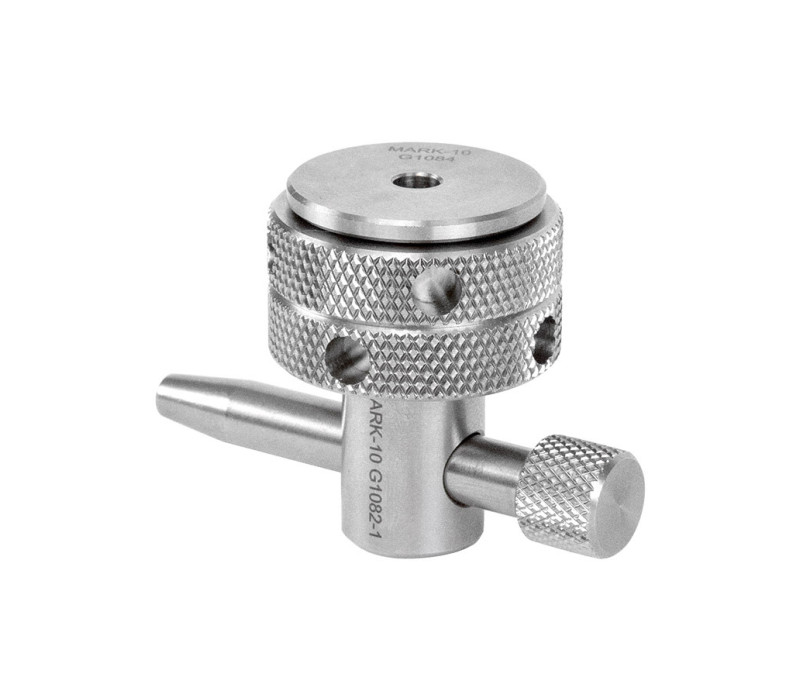

AC1045	Kit d’adaptateur pour dynamomètre, #10-32F

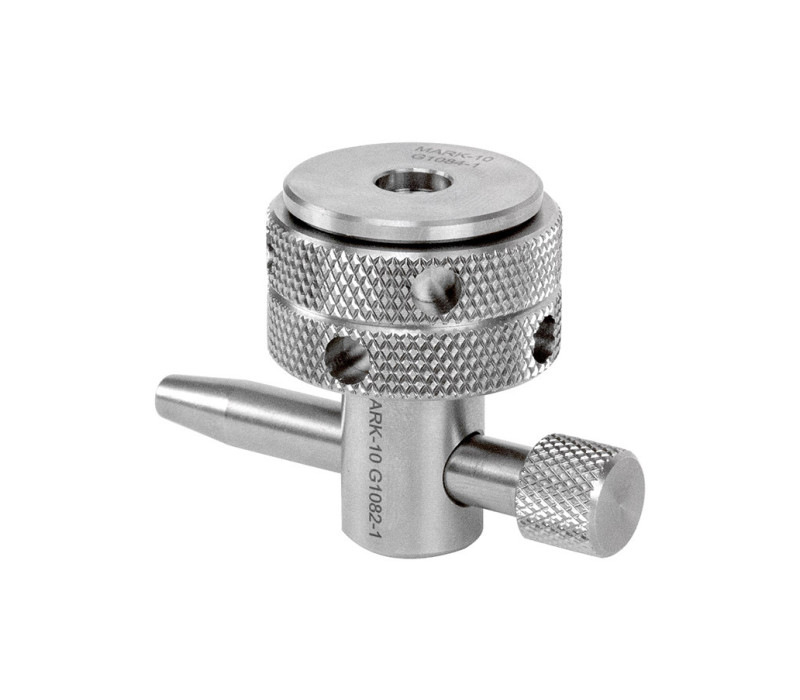

AC1045-1	Kit d’adaptateur pour dynamomètre, 5/16-18F

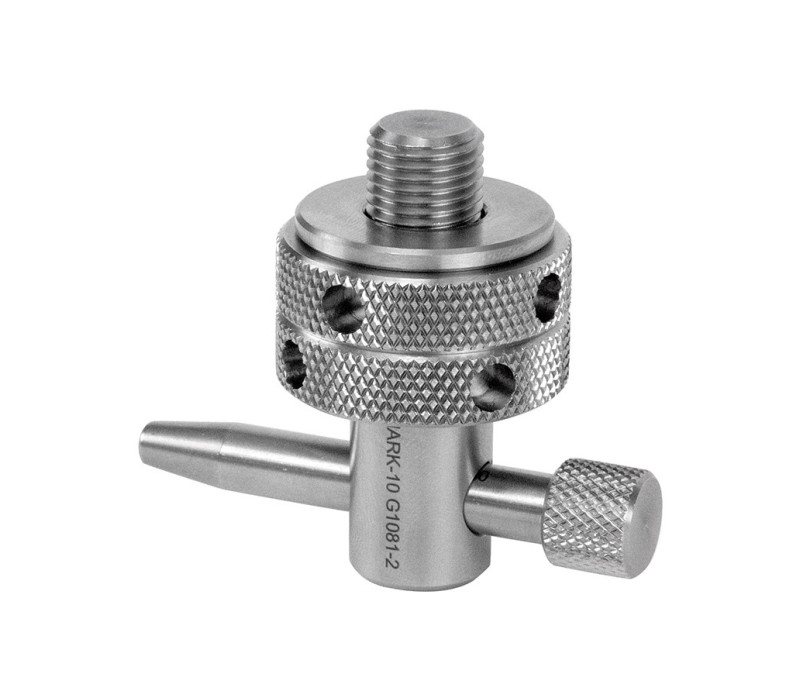

AC1045-2	Kit d’adaptateur pour dynamomètre, 1/2-20M

Kits d’adaptateurs pour pinces

Modèle n°	Description

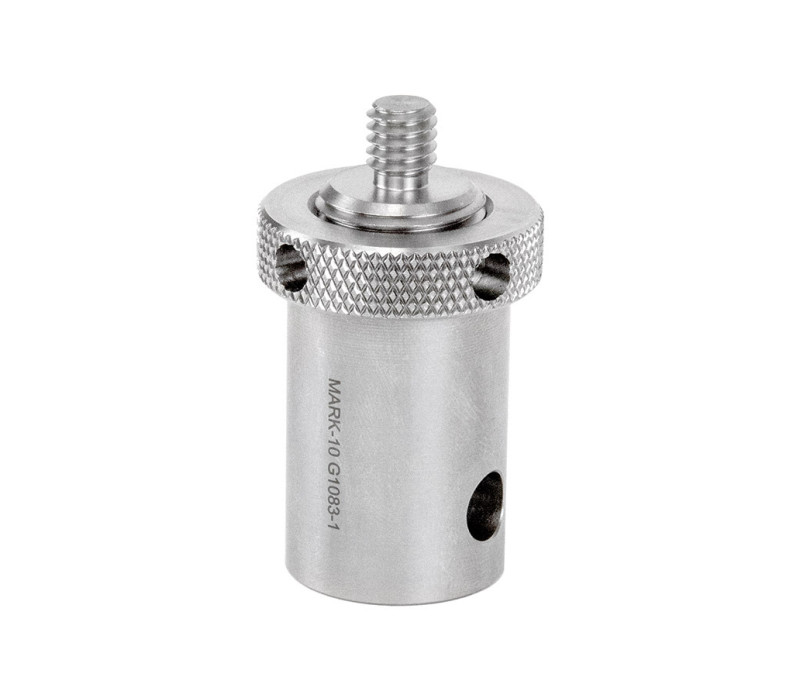

AC1046	Kit d’adaptateur pour pince, #10-32M

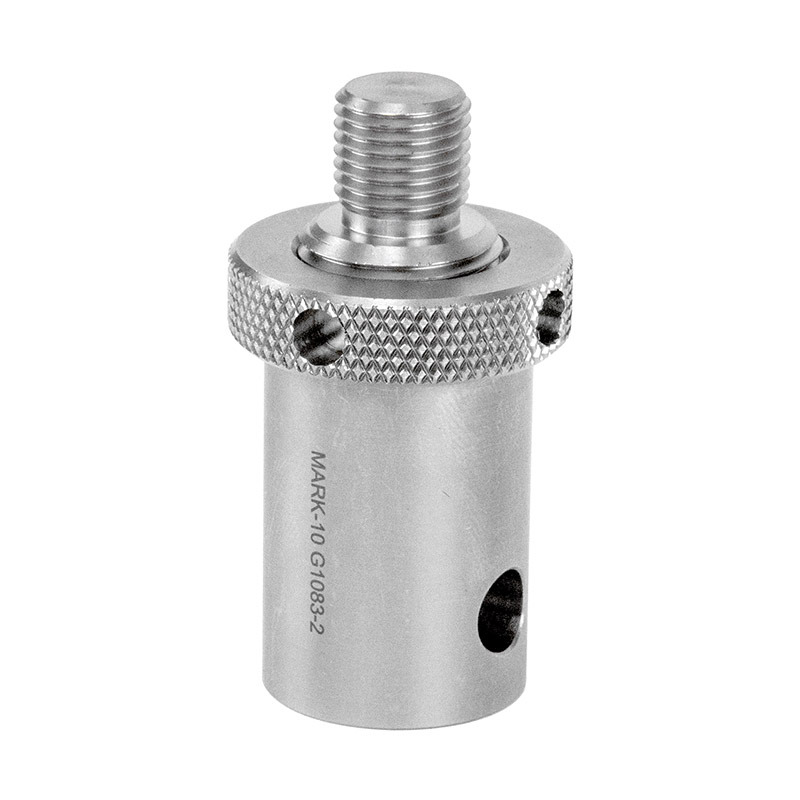

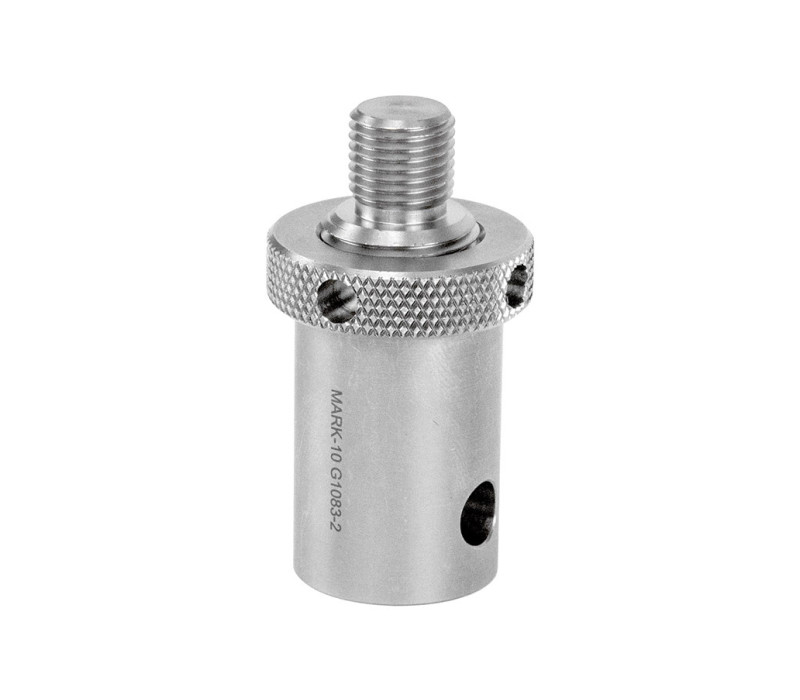

AC1046-1	Kit d’adaptateur pour pince, 5/16-18M

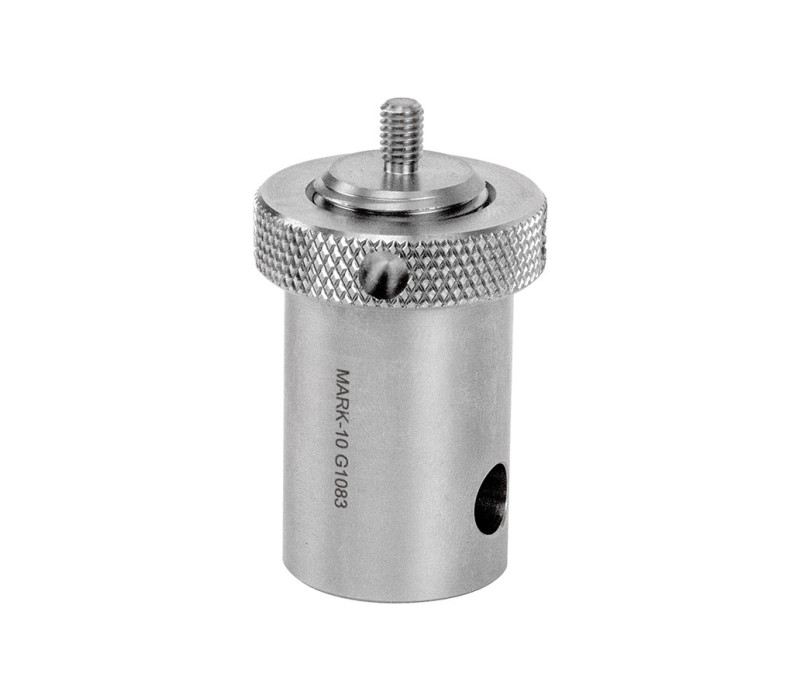

AC1046-2	Kit d’adaptateur pour pince, 1/2-20M

Kits d’adaptateurs pour base / cellule de charge

Modèle n°	Description

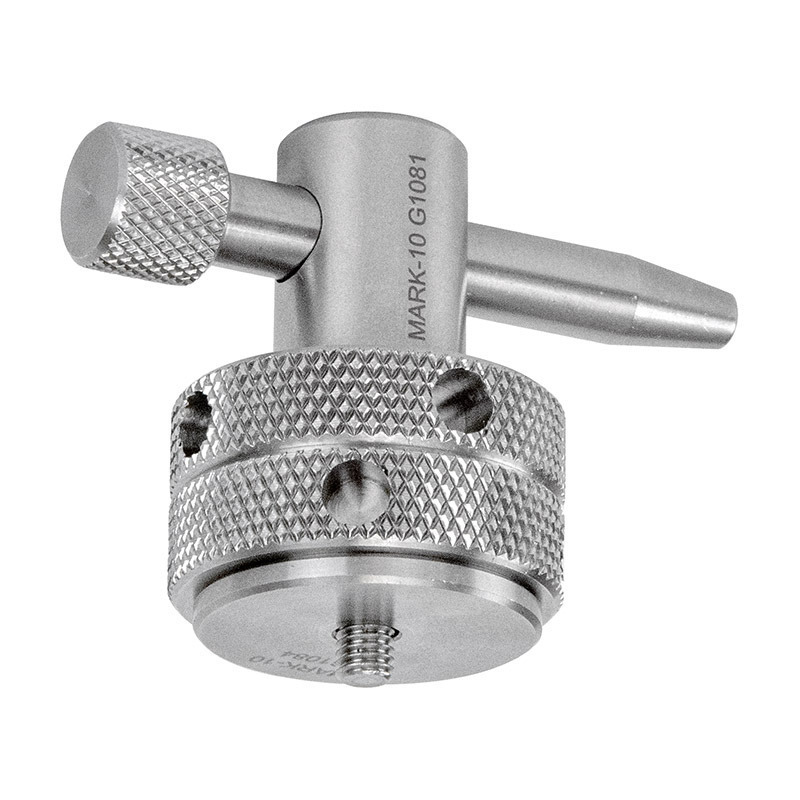

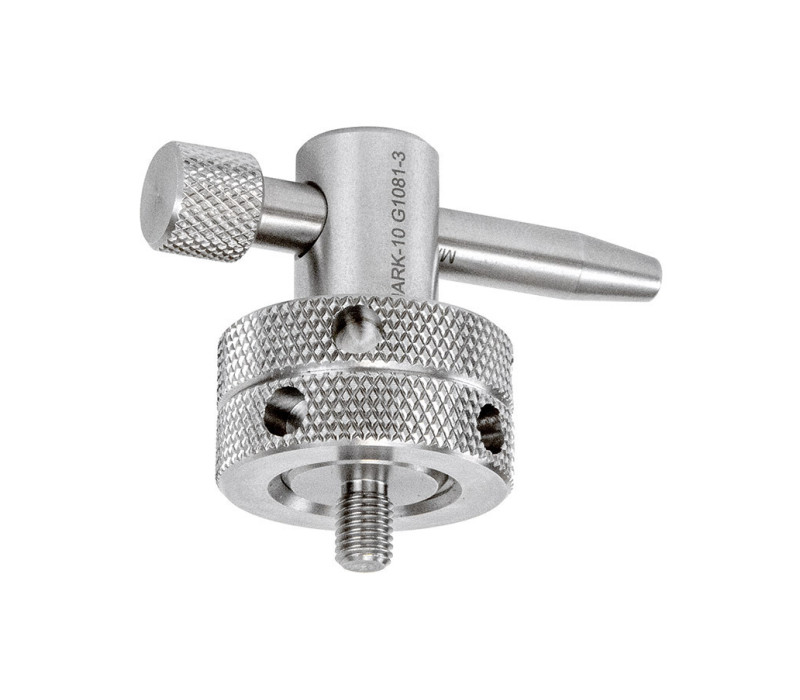

AC1047	Kit d’adaptateur pour base / cellule de charge, #10-32M
AC1047-1	Kit d’adaptateur pour base / cellule de charge, 5/16-18M

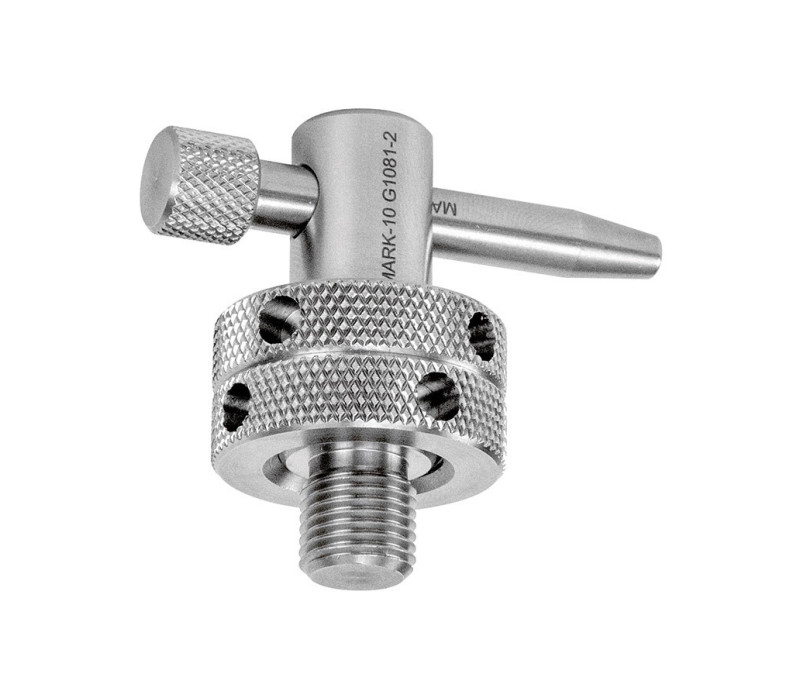

AC1047-2	Kit d’adaptateur pour base / cellule de charge, 1/2-20M

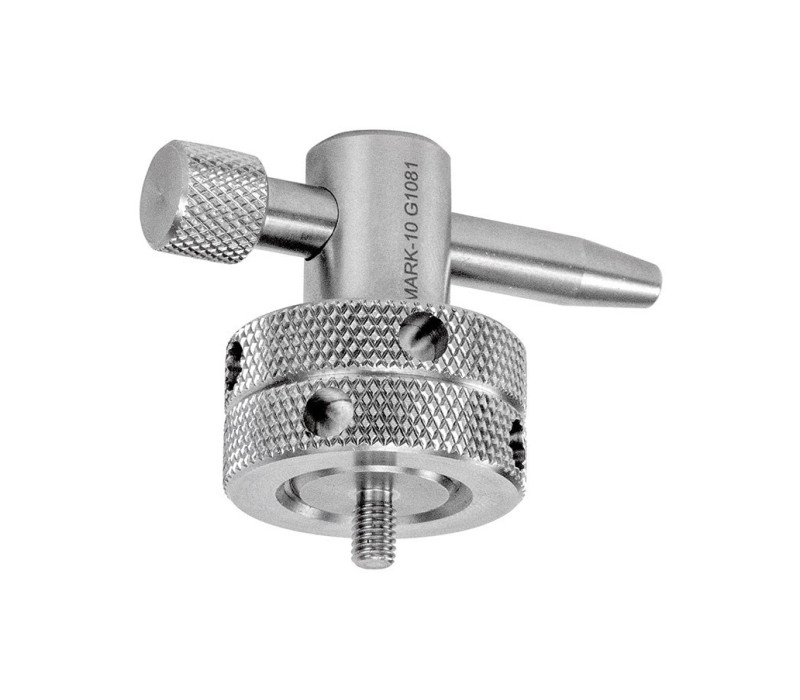

AC1047-3	Kit d’adaptateur pour base / cellule de charge, 1/4-28M

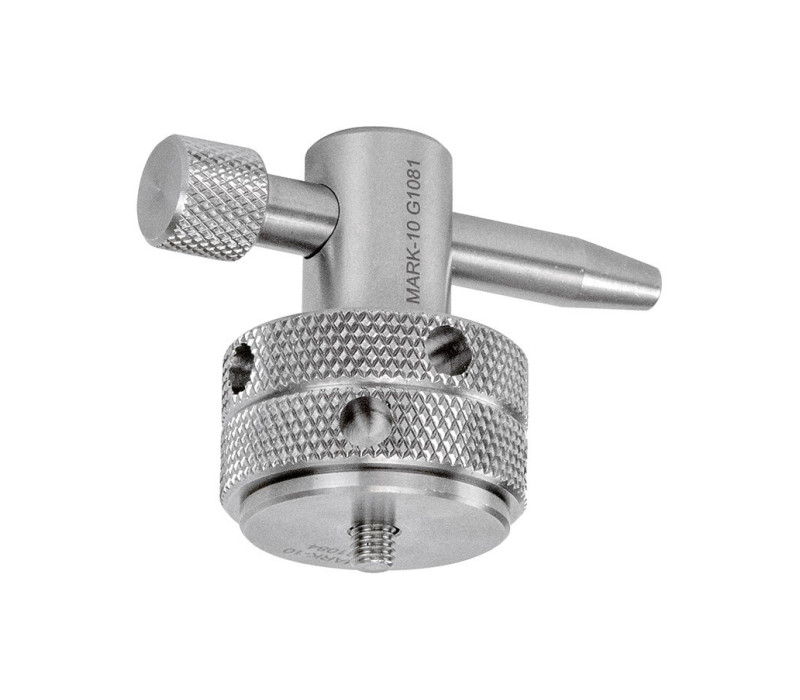

AC1047-4	Adaptateur pour cellule de charge, Série R03, #10-32M

Prix à partir de € 50,00

Commandez maintenant

Kit Compatibility Chart

Modèle n°	Description	Compatibilité
AC1045	Kit adaptateur pour dynamomètre, n° 10-32F	Jauges de force jusqu'à une capacité de 100 lbF
AC1045-1	Kit adaptateur pour dynamomètre, 5/16-18F	Dynamomètres avec capacités de 200, 300 et 500 lbF
AC1045-2	Kit adaptateur pour dynamomètre, 1/2-20M	Dynamomètres modèles M5-750 - M5-2000
AC1046	Kit d'adaptateur de poignée, n° 10-32M	Poignées avec montage #10-32
AC1046-1	Kit d'adaptateur de poignée, 5/16-18M	Poignées avec montage 5/16-18
AC1046-2	Kit adaptateur de poignée, 1/2-20M	Poignées avec montage 1/2-20
AC1047	Kit adaptateur de base/cellule de charge, n° 10-32M	Bases de banc d'essai avec montage #10-32
AC1047-1	Kit adaptateur base/cellule de charge, 5/16-18M	Bases de banc d'essai avec montage 5/16-18
AC1047-2	Kit adaptateur base/cellule de charge, 1/2-20M	Bases de banc d'essai avec montage 1/2-20 Modèles de cellules de charge MR01-300 / -500 / -750 / -1000 / -1500 / -2000
AC1047-3	Kit adaptateur base/cellule de charge, 1/4-28M	Modèles de cellules de charge MR01-50 / -100 / -200
AC1047-4	Adaptateur de cellule de charge, série R03, n° 10-32M	Cellules de charge série R03

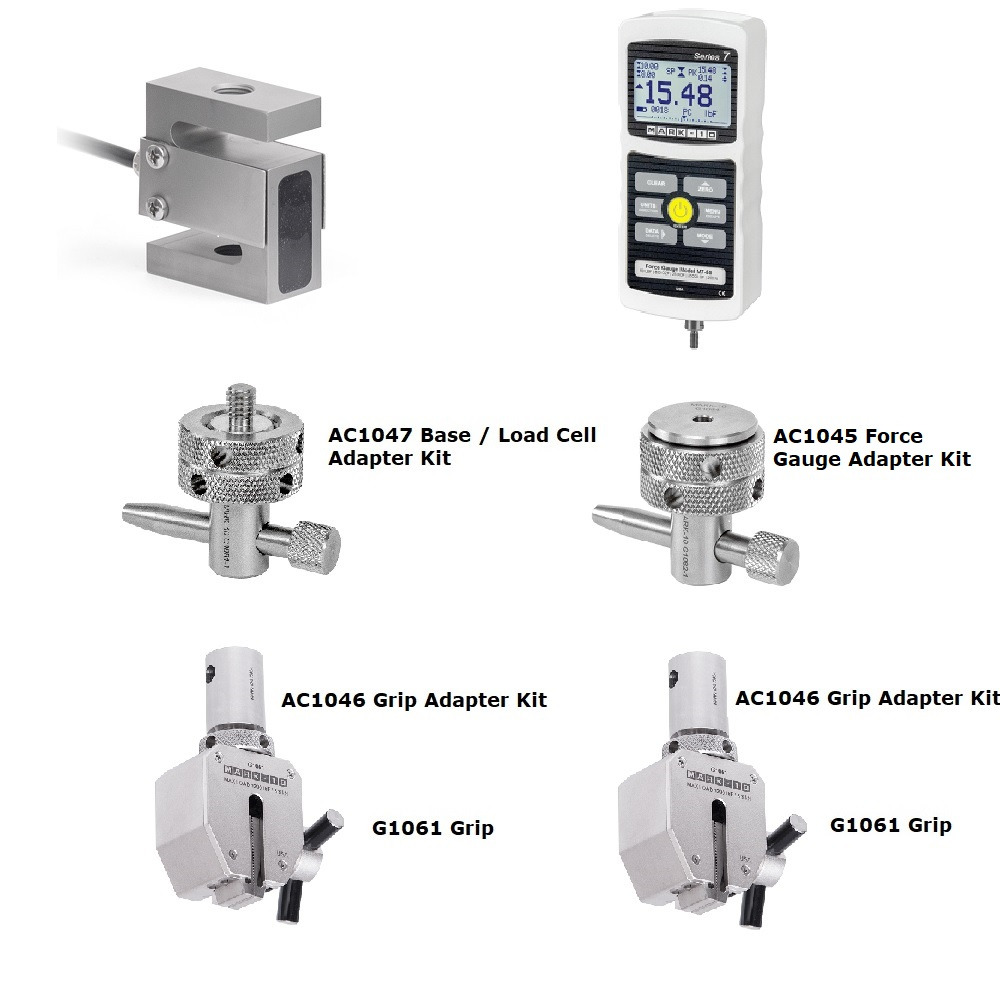

Configuration de la poignée au capteur de force

force-gauge-configuration

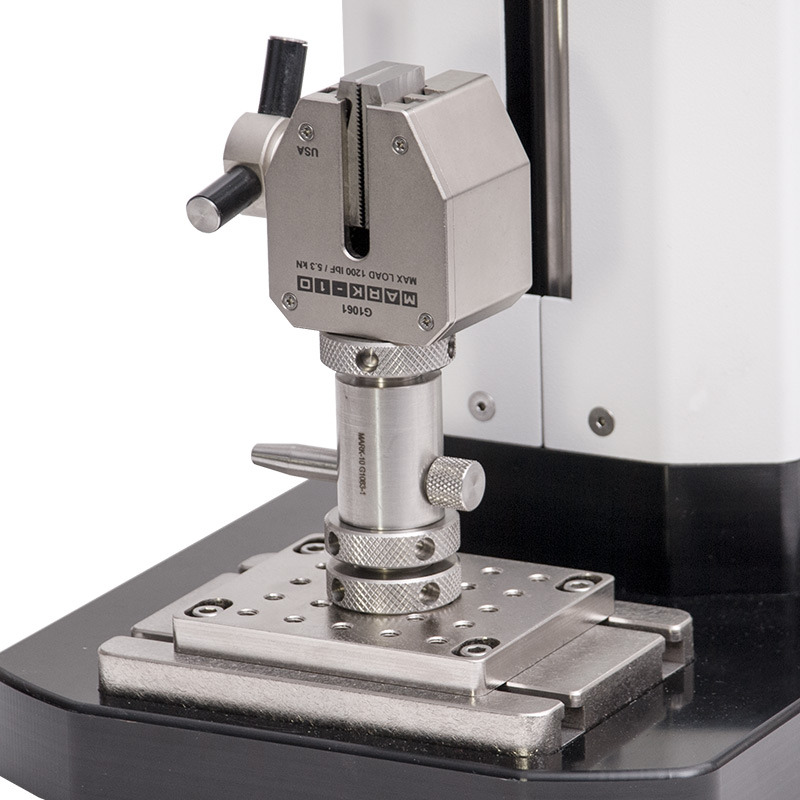

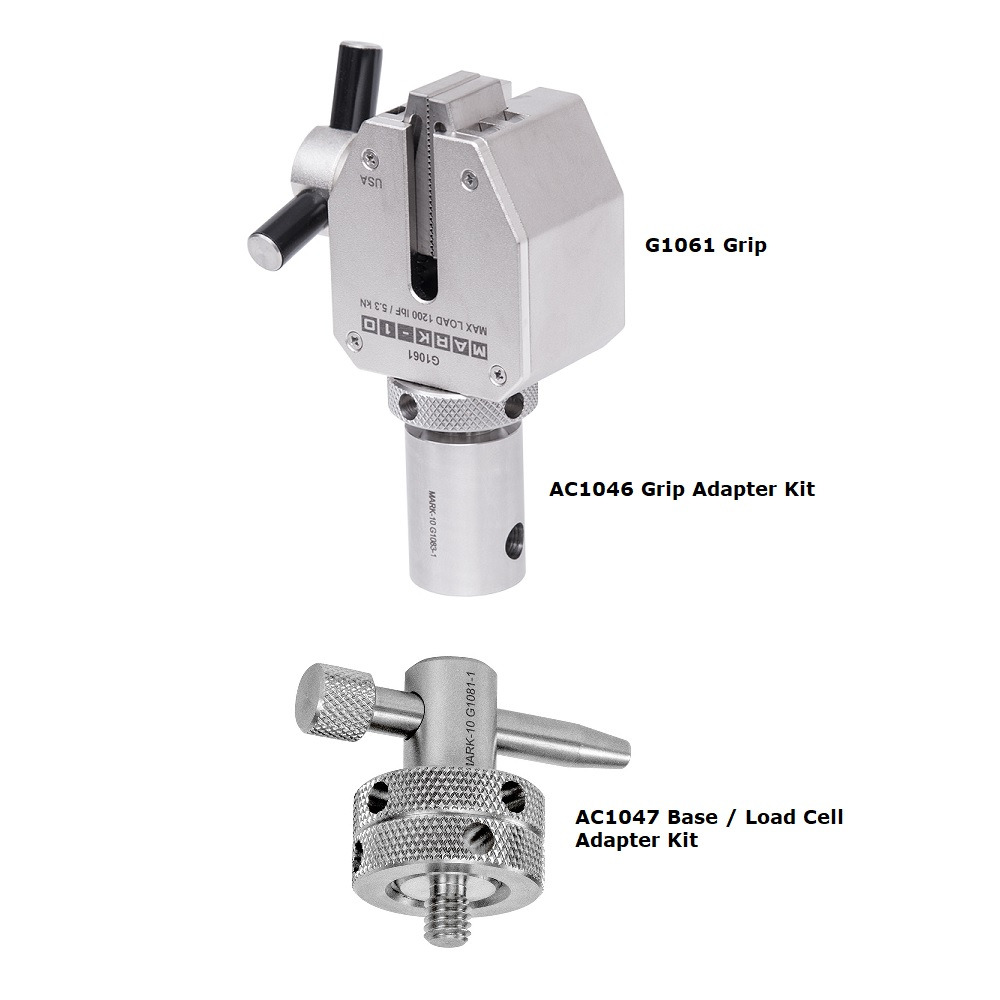

Configuration de la poignée à la base

Grip to Base configuration

Produits

Article	Nom du produit	Prix
135986	AC1045 Force gauge adapter kit, #10-32F	€ 110,00
136146	AC1045-1 Force gauge adapter kit, 5/16-18F	€ 110,00
136829	AC1045-2 Force gauge adapter kit, 1/2-20M	€ 110,00
135625	AC1046-1 Grip adapter kit, 5/16-18M	€ 50,00
136827	AC1046-2 Grip adapter kit, 1/2-20M	€ 50,00
135963	AC1047 Base / load cell adapter kit, #10-32M	€ 87,00
135626	AC1047-1 Base / load cell adapter kit, 5/16-18M	€ 87,00
134878	AC1047-2 Base / load cell adapter kit, 1/2-20M	€ 87,00
136826	AC1047-3 Base / load cell adapter kit, 1/4-28M	€ 87,00
137733	AC1047-4 Load cell adapter kit, 10-32M - Series R03 load cells	€ 101,00
136828	AC1046 Grip adapter kit, #10-32M	€ 50,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
