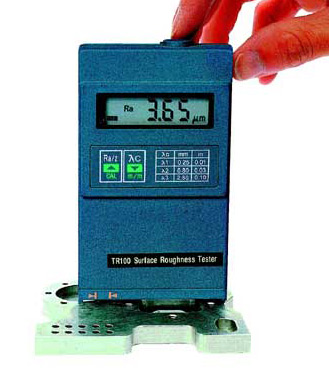

TR-100 Rugosimètre portatif
Le TR-100 Rugosimètre portatif n'est plus disponible, il a été remplacé par le TR-110, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le TR-110
PLUS DISPONIBLE
Le rugosimètre portatif déterminant la texture de surface associe deux paramètres de mesure de rugosité Ra et Rz en un seul instrument.
Le rugosimètre compact TR-100 est conçu pour des mesures rapides et précises. Il utilise un capteur piézoélectrique qui est identique à ceux utilisé pour les rugosimètres de précision de laboratoire. Le TR-100 a une utilisation conviviale, une grande précision et répétabilité.
Appuyez simplement sur un bouton et en quelques secondes, un microcapteur de la forme d'un diamond balaye la surface. Selon la longueur de coupe prédéfinie, l'écran affiche le paramètre de rugosité Rz ou Ra (voir aussi DIN 4762, 4768, 4775, ISO 4288.)
Le rugosimètre portatif déterminant la texture de surface associe deux paramètres de mesure de rugosité Ra et Rz en un seul instrument.
Le rugosimètre compact TR-100 est conçu pour des mesures rapides et précises. Il utilise un capteur piézoélectrique qui est identique à ceux utilisé pour les rugosimètres de précision de laboratoire. Le TR-100 a une utilisation conviviale, une grande précision et répétabilité.
Appuyez simplement sur un bouton et en quelques secondes, un microcapteur de la forme d'un diamond balaye la surface. Selon la longueur de coupe prédéfinie, l'écran affiche le paramètre de rugosité Rz ou Ra (voir aussi DIN 4762, 4768, 4775, ISO 4288.)
Caractéristiques
- Format poche
- Logiciel d'étalonnage
- Plage de mesure large convient pour la plupart des matériaux
- Paramètres Ra et Rz dans un seul instrument
- Batteries rechargeables
- Microcapteur piezoélectrique pour les surfaces externes
Le rugosimètre surfacique TR-100 est livré comme set complet comprenant:
Accessoires optionels:
- Rugosimètre TR-100
- Protection pour le capteur
- Plaque de test de rugosité Ra
- Sacoche de protection
- Chargeur
- Valise de transport
- Mode d'emploi
- Certificat
Accessoires optionels:
- Etalons de rugosité certifiées UKAS
Ra = Ecart moyen arithmétique de la rugosité
Ra correspond au paramètre de rugosité et est une valeur reconnue et utilisée internationalement. Il indique l'écart moyen des valeurs absolues dans la zone de l'échantillon. La valeur numérique Ra est toujours plus petite que la valeur Rz dérivée du même échantillon.
Rz = Profondeur moyenne de rugosité (pic à pic)
Rz indique la profondeur de rugosité moyenne, c'est à dire la moyenne arithmétique des mesures les plus élevées sur plusieurs sections adjacentes.
Ra correspond au paramètre de rugosité et est une valeur reconnue et utilisée internationalement. Il indique l'écart moyen des valeurs absolues dans la zone de l'échantillon. La valeur numérique Ra est toujours plus petite que la valeur Rz dérivée du même échantillon.
Rz = Profondeur moyenne de rugosité (pic à pic)
Rz indique la profondeur de rugosité moyenne, c'est à dire la moyenne arithmétique des mesures les plus élevées sur plusieurs sections adjacentes.
Spécifications
| Paramètre de rugosité | Ra, Rz |
| Unités | µm / µinch |
| Plage de mesure | Ra: 0,05-15,0 µm / Rz: 0,1-50 µm |
| Longeur de coupe | 0,25mm; 0,8mm; 2,5mm |
| Filtre | 2CR |
| Calibration | avec fonction CAL |
| Courbure minimal sur surface cylindrique | 40 mm de diamètre (base taillée en V) |
| Longueur de mesurage | 6 mm |
| Vitesse de mesurage | 1 mm / sec |
| Précision | conforme à ISO Class 3 |
| Type de capteur | Piezoélectrique |
| Pointe du capteur | Diamant, rayon 5µm ±1µm |
| Température de fonctionnement | 0°C - 40°C |
| Alimentation | 3,6V / 2 piles NiMh/témoin pour batterie faible |
| Chargeur | 9V DC ( rechargeable pendant l'utilisation) |
| Dimension | 125mm x 73mm x 26mm |
| Poids | 200 g |
