TI-CMXDLP-C La jauge d'épaisseur de paroi à ultrasons avec fonction A-scan
Version couleur du mesureur d'épaisseur à ultrason TI-CMEXDLP

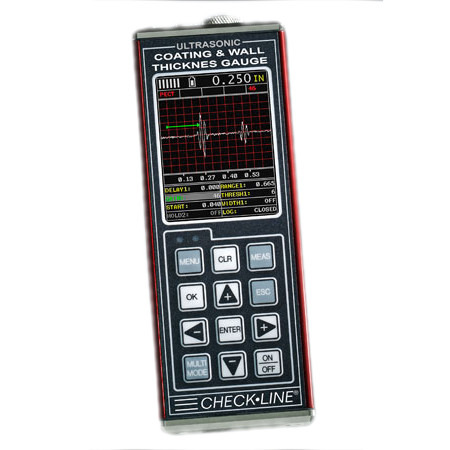

La TI-CMXDLP-C est la version couleur du CMXDLP-C avec la fonction supplémentaire de l’affichage A-Scan. En fonction A-Scan cet appareil affiche les échos de mise en forme réels des formes d’ondes. Ce mode permet un réglage optimal pour des résultats de haute précision et est idéal pour les tâches de mesure très exigeantes.
De plus, la TI-CMXDLP-C offre la possibilité de fonctionner en mode E-EV (Echo-Echo-Verify), également appelé mode triple écho, qui utilise l’écho ultérieur pour vérifier la précision de la mesure.
Le grand écran couleur est rétro-éclairé et comporte des polices, des graphiques et des mots d’affichage faciles à lire indiquant la vitesse, les modes de fonctionnement, les alertes et les modes de numérisation. Le rétroéclairage peut être réglé sur ON (toujours activé), OFF (toujours désactivé) ou AUTO (activé automatiquement lors de la mesure).
La jauge d'épaisseur de paroi à ultrasons TI-CMXDLP-C est également un appareil très efficace grâce à son traitement ultra-rapide (rafraîchissement de l'affichage 60 fois / seconde). Peel-off, dommages de soudure pour une fraction du coût d'un dispositif de vérification d'erreur commun. Il inclut également une "fonction d'amortissement" qui aide à filtrer les données de signal non traitées avec un signal pur, en particulier aux fréquences d'échantillonnage basses et très élevées.
Caractéristiques
- Identification automatique de la sonde avec "Auto Zero" et "Manual Zero".
- Large gamme de sondes émetteur-récepteur qui peuvent être utilisées pour presque toutes les applications.
- Diagramme à barres avec réglage par l'utilisateur des valeurs de début et de fin fournissant la plus grande des résolutions autour de la valeur de l’épaisseur ciblée.
- Le Mode "Differential" permet à l’utilisateur de fixer une « valeur d’épaisseur cible » puis l’écran affiche la différence (valeur plus ou moins) entre la valeur cible et la valeur réelle.
- Certification d’étalonnage NIST inclus.
- Gain réglable en 5 étapes (VLow, Low, Med, Hi & Vhi) par incrément de 2db fournissant une plage de gain de 8 db (42-50 db).
- 64 réglages personnalisés peuvent être stockés et récupérés pour une utilisation pratique et étiquetés pour faciliter l'identification.
- Affiche des alarmes limites Hi/Lo (haut/bas) avec des indicateurs visuels et sonores.
- Certification CE.
- 2 ans de garantie.
- Le boîtier métallique assure une protection solide dans des conditions difficiles.
- Classe de protéction IP65
Le mesureur d'épaisseur de paroi TI-CMXDLP-C est fourni dans un ensemble complet comprenant:
- Appareil de mesure TI-CMXDLP
- Sonde
- 120 ml de fluide de couplage
- 2 piles AA
- Certificat d'étalonnage NIST
- Instructions d'utilisation
- Câble RS-232
- Logiciel de transmission de données
- étui de transport rembourré
| Model | CMX | CMX-DL | CMX DL+ | CMX-DL+-C |
|---|---|---|---|---|
| Display Mode | ||||
| Material thickness digits display | Yes | Yes | Yes | Yes |
| B-Scan cross sectional display | Yes | Yes | Yes | Yes |
| Combined B-Scan and digits display | Yes | Yes | Yes | Yes |
| Coating Thickness Display | Yes | Yes | Yes | Yes |
| Scan Bar Display | Yes | Yes | Yes | Yes |
| A-Scan Display | - | - | - | + Rectified, - Rectified, Full Waveform (RF) Portrait & landscape views |
| Measurement Range | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") |
| Measurement Rate | ||||
| Manual | 8 readings per second | 8 readings per second | 8 readings per second | 8 readings per second |
| Scan Mode | 250 readings per second | 250 readings per second | 50 readings per second | 50 readings per second |
| Scan bar display | 10 readings per second | 10 readings per second | 10 readings per second | 10 readings per second |
| Measurement Resolution | 0.01mm (0.001”) | 0.01mm (0.001”) | 0.01mm (0.001”), 0.001mm (0.0001”) selectable | 0.01mm (0.001”), 0.001mm (0.0001”) selectable |
| Velocity Calibration Range | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) |
| Additional Features | ||||
| High Speed Scan Mode | - | - | - | Yes |
| Differential Mode | - | - | - | Yes |
| Limit alarm mode | - | - | - | Yes |
| B-Scan DisplCalibration Optionsay Speed | 15 readings per second | 15 readings per second | 15 readings per second | 10 to 200 readings per second |
| Flaw Mode | - | - | Basic prove-up flaw detection using single element angle beam transducers- | Basic prove-up flaw detection using single element angle beam transducers |
| Calibration Setups | - | - | - | 64 user-definable setups transferable to and from a PC archive |
| Gates | - | - | 3 fully adjustable gates: start, stop, width & threshold | 3 fully adjustable gates: start, stop, width & threshold |
| Damping | - | - | Adjustable damping (50 - 1500ohms) | Adjustable damping (50 - 1500ohms) |
| Pulser Type | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz |
| Gain | Manual or automatic gain control (AGC) with 110dB range (limited) | Manual or automatic gain control (AGC) with 110dB range (limited) | Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope | Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope |
| Timing | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer |
| Memory and Data Logging | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer |
| Calibration Options | ||||
| 1 - point | Yes | Yes | Yes | Yes |
| 2 - point | Yes | Yes | Yes | Yes |
| Material selection | Yes | Yes | Yes | Yes |
| Velocity (speed of sound) | Yes | Yes | Yes | Yes |
| Transducer Probe Type | Dual element | Dual element | Dual element | Dual Element, Single Element (1 - 20Mhz), Contact, Matching Layer, Delay Line and Pencil |
| Transducer Frequency Range | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz | 1 - 20MHz |
| Transducer Recognition | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list |
| V-path / dual path error correction | Automatic | Automatic | Automatic | Automatic |
| Probe Zero | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) |
| Display | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/4 VGA AMOLED colour display 57.6 x 43.2mm (2.27 x 1.78”) viewable area Landscape Mode |
| Display Refresh Rate | 25Hz | 25Hz | 25Hz | 120Hz |
| Units (selectable) | mm or inches | mm or inches | mm or inches | mm or inches |
| LED Backlight | on/off/auto | on/off/auto | on/off/auto | on/off/auto |
| Repeatability / Stability Indicator | Yes | Yes | Yes | Yes |
| Battery Save Mode | Auto | Auto | Auto | Auto |
| Measuring range & accuracy depends on material, surface conditions and the transducer selected | ||||
- Mémoire intégrée avec sortie RS232 pour le transfert de données vers une imprimante ou un PC
- Logiciel Datacomm et câble RS232 inclus pour le transfert et l'analyse des données
- Les données peuvent être insérées dans deux tableaux. À la fois sous forme de tableau avec des lignes et des colonnes ou sous forme de fichier séquentiel dans lequel tous les résultats peuvent être trouvés dans une seule colonne.
- Chaque table "type de grille" peut être configurée sur 999 lignes et 52 colonnes.
- Chaque table "séquentielle" peut contenir jusqu'à 512 lignes dans une colonne.
- Chaque fichier ne peut être affiché qu'avec les valeurs des données ou avec le graphique. La capacité de stockage est de 225 000 valeurs ou 16 000 valeurs avec graphiques
 |
||||
| Description : | Transducteurs d’onde de cisaillement filetés pour un changement rapide entre les cales. Idéal pour un accès limité et des surfaces courbes. | |||
| Utilisation : | Inspection générale de soudure | |||
| Amortissement : | Gain élevé (G), Résolution(R) *après amortissement spécifié (QC), pas d’amortissement sur 3.5 MHz | |||
| Connecteurs : | Microdot | |||
| Taille de l’élément | 2.25 MHz | 3.5 MHz | 5.0 MHz | 10.0 MHz |
| Dia. 250" | QC2525 | - | QC2550 | QC2510 |
| Dia. 375" | QC3725 | - | QC3750 | QC3710 |
| Dia. 500" | QC5025 | PQC5035 | QC5050 | QC5010 |
 |
|||
| Cales de changement rapide - Des angles personnalisés sont disponibles sur demande | |||
| Taille de l’élément | Dia. 250" | Dia. 375" | Dia. 500". |
| 45° | QW2545 | QW3745 | QW5045 |
| 60° | QW2560 | QW3760 | QW5060 |
| 70° | QW2570 | QW3770 | QW5070 |
 | Rayon minimal pour surfaces convexes | 8.89 mm |
| Rayon minimal pour surfaces concaves | 76.2 mm | |
 | Hauteur minimale | 25.4 mm |
 | Diamètre minimal de l’échantillon | 3.8 mm |
 | Epaisseur minimale du substrat - F | NA |
| Epaisseur minimale du substrat - NFe | NA |
Produits associés
TI-CMXDLP Appareil de mesure d'épaisseurs de paroi et de revêtement avec enregistrement de données
- Large gamme de sondes émetteur-récepteur qui peuvent être utilisées pour presque toutes les applications.
- Diagramme à barres avec réglage par l'utilisateur des valeurs de début et de fin fournissant la plus grande des résolutions autour de la valeur de l’épaisseur ciblée.
- Identification automatique de la sonde avec "Auto Zero" et "Manual Zero".
Plus de détails
Accessoires
TI-SB Bloc d'essai en acier avec certificat de traçabilité
- Produit de haute précision et finition
- Certificat du NIST avec les valeurs du test sont inclus
Plus de détails
TI-SB4 Bloc de test en acier non-certifié
- Bloc de test en acier non-certifié
- Pour la vérification de l'étalonnage du mesureur d'épaisseur
Plus de détails
TICC-MVX Etui de protection pour mesureurs à ultrasons
- Fabriqué en nylon très résistant
- Attache ceinture inclue
- Dragonne et sangle épaule incluses
Plus de détails
Piles AA rechargeables Li-Ion via USB vers USB-C
- Batterie rechargeable Li-Ion
- Tension stable de 1,5 V sur 95% du temps d'exécution
- Chargé via le câble USB vers USB-C
Plus de détails
Spécifications
| Plage de mesure : | Mode Pulse-Echo : Détection de creux et de défauts : de 0.63 à 254 millimètres (0.025 - 9.999 pouces) Mode Echo-Echo : Mesure à travers peintures et revêtements : de 2.54 à 102 millimètres (0.1 - 4.0 pouces). La plage peut varier +/- selon l'épaisseur du revêtement. |
| Épaisseur de revêtement max : | 2,54 cm |
| Épaisseur de revêtement max : | 0,01 mm |
| Plage de la vitesse : | De 1250 à 9999 mètres/sec |
| Unités : | mm ou pouces |
| Modes de mesure : | - Mode Pulse-Echo (mode de corrosion) - Pulse-Echo Coating (Corrosion sans revêtement) - Echo-Echo (à travers la peinture) - Temp Comp (réglage auto de la température du matériau) - Coating Only (uniquement revêtement, jauge de revêtement à ultrasons) |
| Types de capteur : | Emetteur-Récepteur (de 1 à 10 MHz) |
| Sortie : | RS-232 pour le chargement/téléchargement de configurations |
| Capacité mémoire : | TI-CMX : Aucune Modèle CMXDL : plus de 200 000 mesures |
| Alimentation : | Trois piles alcalines de 1,5 V ou 1,2 V NI CAD AA |
| Autonomie des piles : | Fonctionnent 150 heures pour alcalines et 100 heures pour NiCad |
| Affichage: | 1/8 de pouce Ecran VGA noir et blanc 62 x 45.7mm |
| Arrêt automatique : | Après 5 minutes sans utilisation |
| Affichage : | écran 1/8 de pouce VGA en échelle de gris, 62 x 45.7 mm |
| Clavier: | Clavier à effleurement à douze touches tactiles |
| Boîtier: | Aluminium extrudé avec bords en aluminium nickelé (joints étanches). |
| Limites de temp.: | Ambiant : de -30 à 50 °C Matériau : de -20 à 100 °C Des sondes spéciales hautes températures sont disponibles en option |
| Poids, net: | 383 grammes |
| Dimensions: | 63,5 x 165 x 31,5 mm (lxhxp) |
| Garantie: | Limitée à 2 ans |
