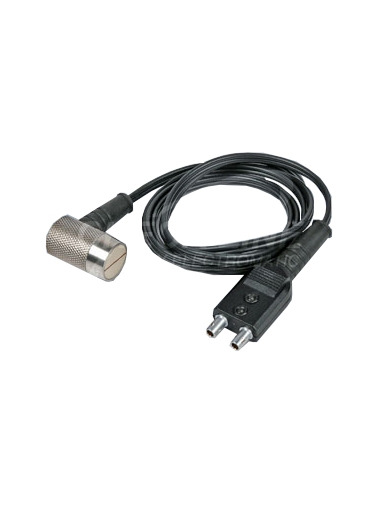

Transducteurs à Double Élément de 1/2"

Note importante : Les modèles de transducteurs à double élément T-104-XXXX font désormais partie de la série de transducteurs ultrasoniques à double élément 1/2". Toutes les spécifications, comparaisons et prix de la série 1/2" sont indiqués ci-dessous.

Les transducteurs à double élément de 1/2" de Checkline sont conçus pour la mesure de l’épaisseur de paroi sur une large gamme de matériaux, y compris les surfaces rugueuses, courbes ou corrodées. Ces transducteurs sont compatibles avec la plupart des jauges ultrasoniques Checkline et conviennent aux matériaux standards ou revêtus, selon le modèle.

Avec différentes fréquences, niveaux d’amortissement et options de connecteur disponibles, ces sondes s’adaptent à divers types d’épaisseurs de paroi et conditions de surface. Elles sont idéales pour les mesures générales ou dans des environnements d’inspection exigeants où la précision et la répétabilité sont essentielles.

Caractéristiques principales (selon le type) :

Multiples options de fréquence : Disponibles de 1 à 10 MHz pour des performances adaptées aux matériaux fins ou épais.
Conception de diamètre 1/2" : Optimisée pour de grandes surfaces, y compris des matériaux légèrement courbes ou irréguliers.
Compatibles avec les jauges à double élément : Conçus pour toutes les jauges Checkline utilisant des sondes double élément avec connecteurs LEMO.
Connecteurs latéraux : Conception ergonomique et compacte facilitant l’accès dans les environnements restreints.
Variantes d’amortissement : Disponibles en modèles standard ou pour revêtements, avec différents niveaux d’amortissement.

Avantages clés :

Performance fiable : Conçus pour fournir un signal constant et un couplage optimal sur des surfaces rugueuses, peintes ou corrodées.
Adaptés aux matériaux revêtus : Les versions pour revêtements permettent d’isoler l’épaisseur du matériau de base en minimisant les pertes de signal dues aux couches de revêtement.
Guide de sélection rapide : Les tableaux de fréquences et d’amortissement facilitent le choix du transducteur adapté à chaque application.

Ces transducteurs à double élément de 1/2" offrent une solution fiable pour un large éventail de mesures d’épaisseur de paroi. Leur construction robuste et leur réponse en fréquence optimisée en font un accessoire indispensable pour les inspections ultrasoniques professionnelles.

Contactez-nous pour choisir la configuration de transducteur la mieux adaptée à votre jauge et à vos besoins d’inspection.

Caractéristiques

Diamètre du transducteur: 1/2 pouce (12,7 mm), adapté aux applications générales et aux surfaces courbes.
Plage de fréquences: Disponible de 1 MHz à 10 MHz selon le modèle.
Jauges compatibles: Fonctionne avec les jauges d’épaisseur ultrasonores à double élément Checkline (connecteur LEMO).
Type de connecteur: Connexion latérale encapsulée pour une manipulation facile dans les espaces restreints.
Compatibilité d’application: (Varie selon le modèle) Conçu pour les métaux peints et non peints, y compris les surfaces corrodées ou usées.
Options d’amortissement: Disponibles en versions standard et spécifiques aux revêtements, adaptées aux applications.
Guide de sélection: Se référer au tableau fréquence/amortissement pour choisir le modèle en fonction du type de mesure et/ou de la jauge utilisée.

Référence du transducteur	Fréquence	Caractéristique de la sonde	Amortissement*	Position du connecteur
T-104-0000	1 MHz	Standard	S	Latéral
T-104-0600	1 MHz	Composite**	S	Latéral
T-104-1000	2,25 MHz	Standard	S	Latéral
T-104-1600	2,25 MHz	Composite**	S	Latéral
T-104-9700	3,5 MHz	Standard	HD	Latéral
T-104-9900	3,5 MHz	Épaisseur de revêtement	CT	Latéral
T-104-2000	5 MHz	Standard	S	Latéral
T-104-2700	5 MHz	Standard	HD	Latéral
T-104-2900	5 MHz	Épaisseur de revêtement	CT	Latéral
T-104-4000	10 MHz	Standard	S	Latéral
* Types d’amortissement : S Transducteur standard non amorti CT Transducteur amorti pour mesure d’épaisseur de revêtement, utilisé avec les jauges CMX HD Transducteur fortement amorti, utilisé pour les mesures Echo-Echo (à travers peinture) ** Les transducteurs composites conviennent aux matériaux plus souples ou moins homogènes et offrent une bande passante plus large.

Dimensions

Transducteur double de 1/2" :

Conçu pour une précision optimale et une intégration compacte, ce transducteur présente les dimensions clés suivantes :

• Diamètre de la surface active : 18 mm – standard pour une surface de contact de 1/2"
• Longueur de la tête : 22,2 mm – hors câble
• Diamètre du corps : 19 mm

Ces dimensions plus grandes assurent la compatibilité avec la plupart des jauges d’épaisseur ultrasoniques et permettent un balayage rapide ainsi qu’un contact fiable sur les surfaces mesurées.
