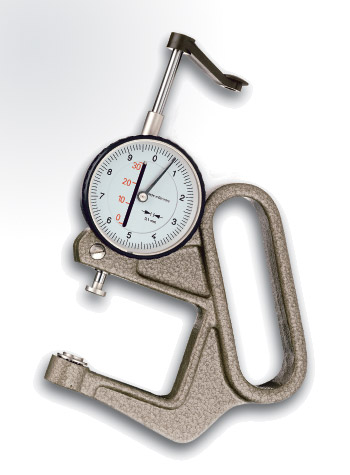

K-50-3 Jauge d'épaisseur
Les jauges d'épaisseur sont utilisées pour mesurer l'épaisseur du cuir, textile, carton, feutrine, caoutchouc, plaque métallique, feuilles d’aluminium, contreplaqué et plastiques de toutes sortes. Selon l'application, les points suivants sont importants pour sélectionner le meilleur modèle :
- Résolution maximale requise
- Plage de mesure
- Profondeur des mâchoires
- Forme du palpeur
- Principe de mesure
Le boîtier en aluminium est très léger et robuste. Il peut être facilement remis à zéro en tournant la bague moletée extérieure du cadran.
Le modèle K-50-3 est disponible avec 5 palpeurs différents qui sont repésentés ci-dessous. Mesure par pression manuelle du piston.
Caractéristiques
- Mesure par pression manuelle du piston
- Résolution de 0.1 mm
- Ouverture par la force du ressort : Ouverture automatique
Lors de la commande, veuillez, préciser le type de capteur par exemple JD-200-25-B pour la jauge avec le mesureur >b<.
Palpeur : A
Pour caoutchouc, feutrine*, matériaux doux*, non tissés *, etc.
*n'est pas conforme aux normes DIN et ISO Des capteurs personnalisés de type >a< avec un diamètre de 30 à 56 mm sont disponibles sur demande, coût supplémentaire>
Palpeur : B
Pour caoutchouc, feutrine*, matériaux doux*, non tissés*, etc.
*n'est pas conforme aux normes DIN et ISO
Palpeur : C
Pour cuir doux, carton, papier, film d'aluminium, etc.
Palpeur : D
Pour cuir dur, contreplaqué, panneau de verre, etc.
Palpeur : E
Pour feuille métallique, etc.
Accessoires
Spécifications
| Résolution : | 0.1 mm |
| Plage de mesure : | 30 mm |
| Profondeur mâchoire : | 50 mm |
| Diamètre du cadran : | 58 mm |
| Forme du capteur : | a, b, c, d ou e |
| Force du ressort : | Ouverture automatique |
| Poids, net : | 330 g |
