Série K-50 – Jauges d’épaisseur mécaniques

Fabriqué en Allemagne La série K-50 regroupe des jauges d’épaisseur mécaniques conçues pour la mesure fiable et répétable de matériaux souples à semi-rigides. Les applications typiques incluent le cuir, les textiles, le carton, le feutre, le caoutchouc, les composants plastiques, les films, le contreplaqué et les tôles fines. Le boîtier en aluminium, à la fois robuste et léger, garantit une manipulation stable en production, en inspection et en laboratoire.

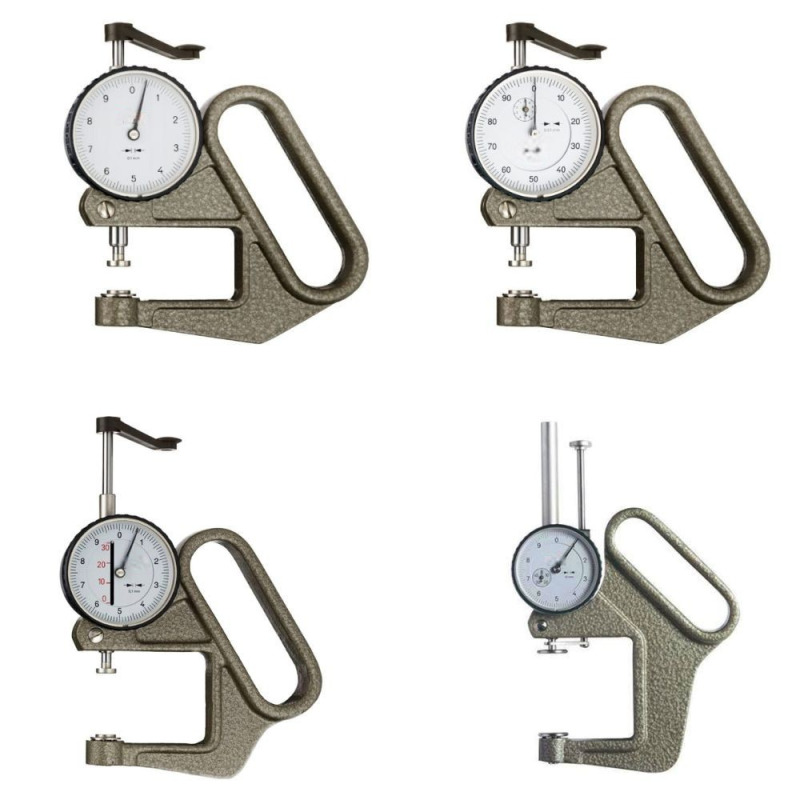

Modèles disponibles

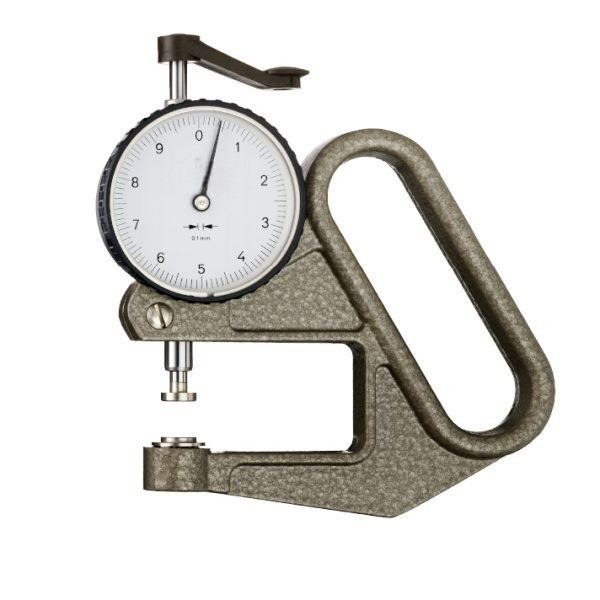

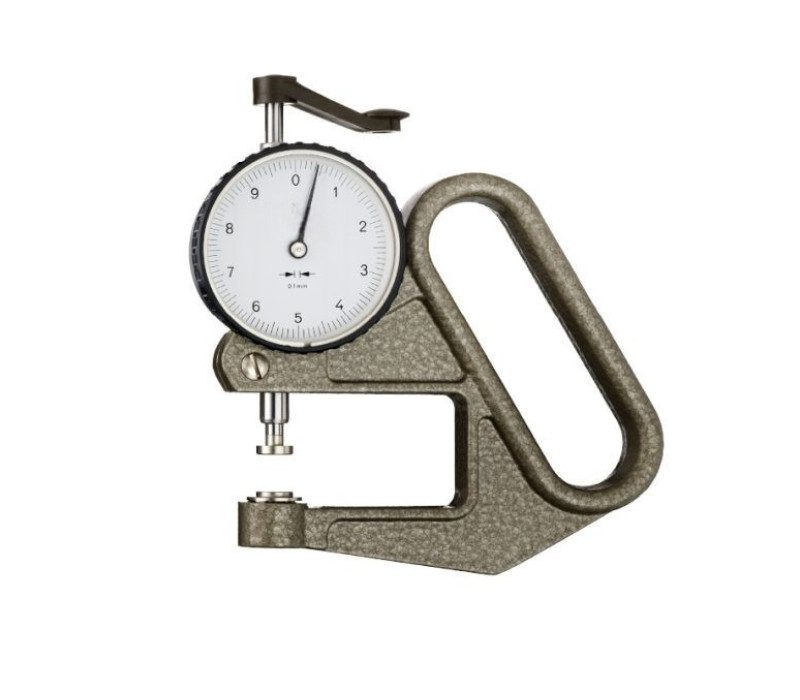

K-50 : Modèle standard avec une plage de mesure jusqu’à 10 mm et une profondeur de mâchoire de 50 mm

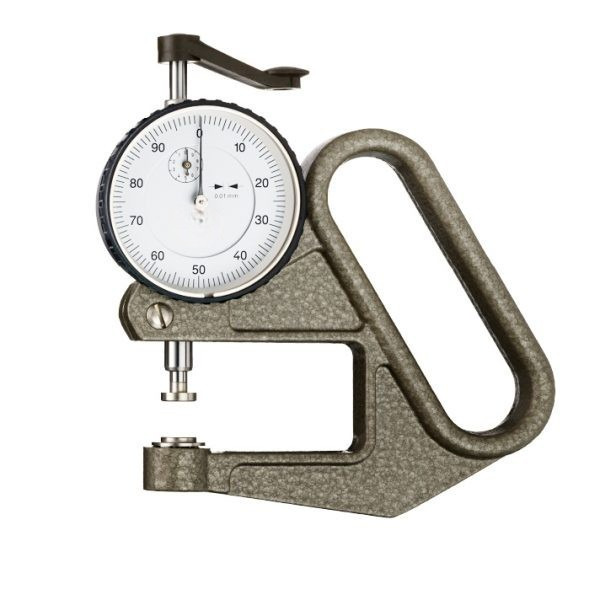

K-50 avec dispositif de levage : Équipé d’un mécanisme de levage facilitant le positionnement lors de la mesure, tout en conservant des caractéristiques de mesure identiques

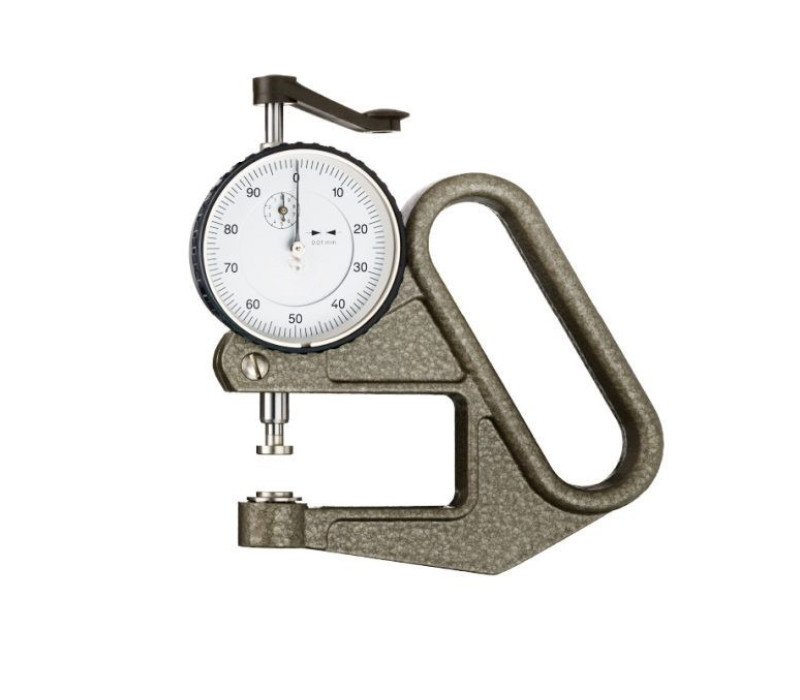

K-50-2 : Plage de mesure étendue jusqu’à 20 mm pour des matériaux plus épais

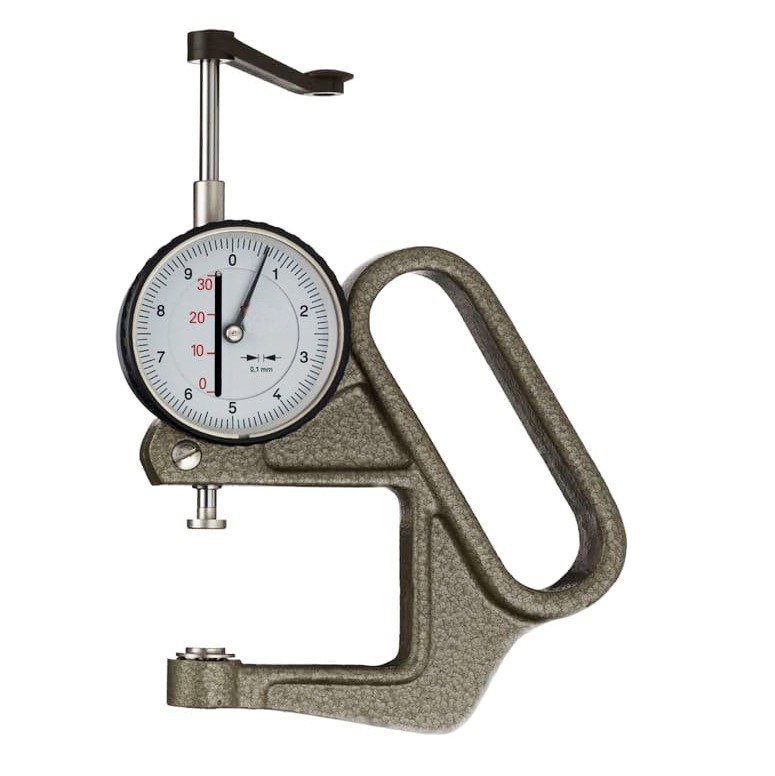

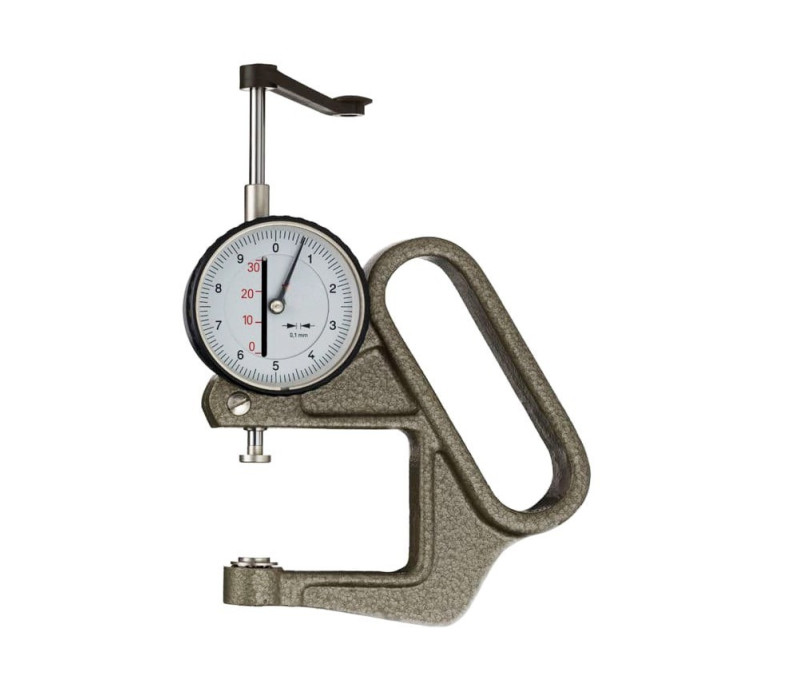

K-50-3 : Plage de mesure jusqu’à 30 mm pour les applications nécessitant une capacité accrue

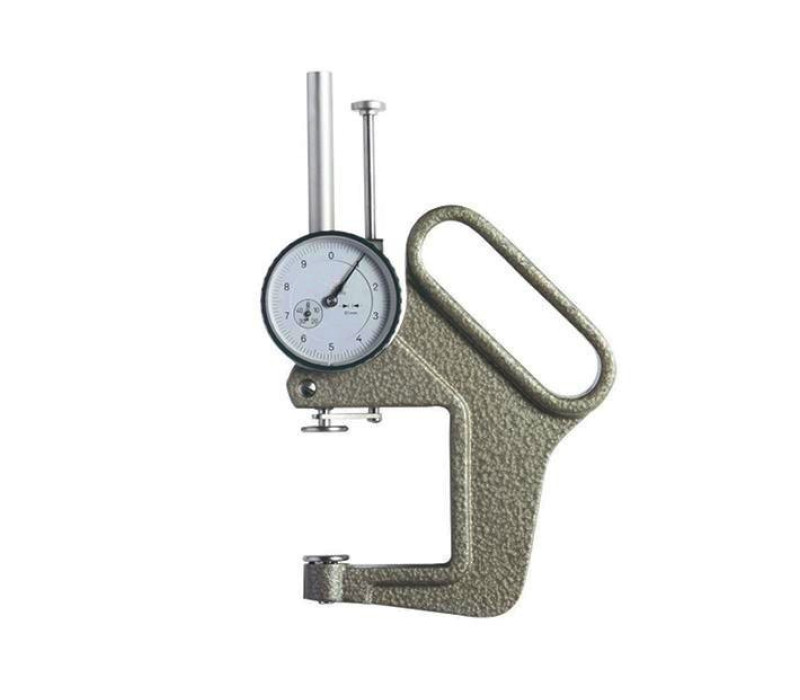

K-50-5 : Plage de mesure maximale jusqu’à 50 mm pour des matériaux très épais ou compressibles

Caractéristiques clés :

Mesure mécanique de l’épaisseur par palpeur à ressort
Cadran analogique à lecture claire avec une résolution de 0,1 mm
Mécanisme à ouverture automatique par ressort interne
Disponible avec des palpeurs interchangeables (a, b, c, d ou e)

Avantages clés :

Mesure fiable de l’épaisseur sur une large gamme de matériaux
Force de mesure constante pour des résultats répétables
Construction robuste adaptée à une utilisation industrielle et en atelier

Contactez-nous pour obtenir des conseils sur le choix du modèle, le type de palpeur et l’adéquation à votre application.

Pour passer commande, veuillez indiquer le type de palpeur requis, par exemple : K-50-B pour un appareil livré avec le palpeur B.
Remarque : Seul le palpeur sélectionné est fourni. Les palpeurs supplémentaires doivent être commandés séparément.

	Palpeur A Pour le caoutchouc, le feutre, les matériaux souples et les non-tissés. Ne répond pas aux normes DIN EN ISO. Des palpeurs de type A personnalisés, avec des diamètres de 30 à 56 mm, sont disponibles sur demande moyennant un coût supplémentaire.
	Palpeur B Pour le caoutchouc, le feutre, les matériaux souples et les non-tissés. Ne répond pas aux normes DIN EN ISO.
	Palpeur C Pour le cuir souple, le carton, le papier et les films.
	Palpeur D Pour le cuir dur, le contreplaqué et les panneaux de fibres.
	Palpeur E Pour les tôles métalliques et les matériaux rigides.

Résolution :	0,1 mm
Plage de mesure :	K-50: 0 – 10 mm K-50-2: 0 – 20 mm K-50-3: 0 – 30 mm K-50-5: 0 – 50 mm
Profondeur de mâchoire :	50 mm
Diamètre du cadran :	58 mm
Types de palpeur :	a, b, c, d ou e
Système du palpeur :	À ressort, ouverture automatique
Poids net :	K-50: 300 g K-50-2: 300 g K-50-3: 330 g K-50-5: 350 g

Série K-50 – Jauges d’épaisseur mécaniques

Caractéristiques

Spécifications

Achetez maintenant

	Ce support de table permet de transformer les jauges d’épaisseur portables en unités de mesure stables sur établi. Il est recommandé pour les mesures répétitives, une meilleure constance de positionnement et une réduction de l’influence de l’opérateur.

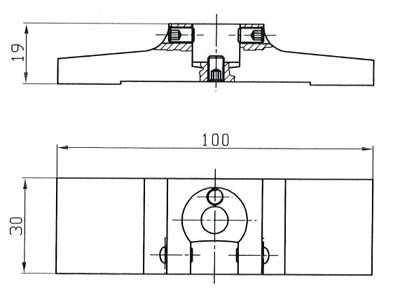

	Dimensions en mm
