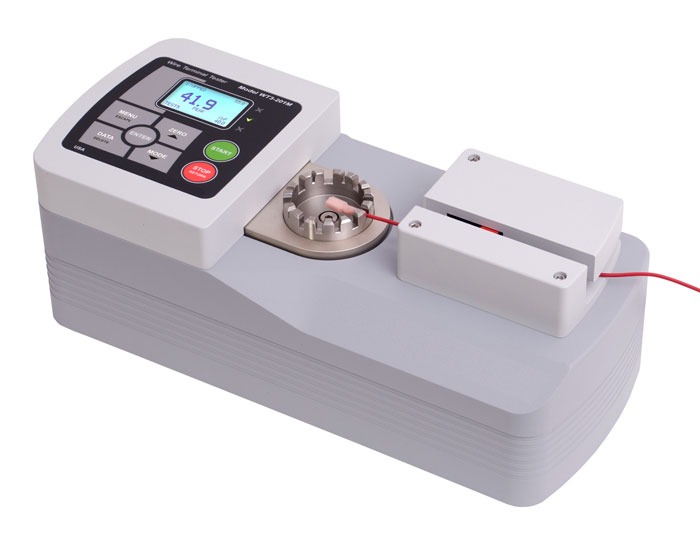

WT3-201M Testeur de traction de connectique motorisé


Fabriqué aux États-UnisLe testeur de traction de connectique motorisé WT3-201M est conçu pour mesurer des forces de traction jusqu’à 100 kg pour des terminaisons de fils et de tubes.
Il effectue des tests selon les normes UL, ISO, ASTM, SAE, MIL et autres normes pour des tests destructifs.

Il peut tester des tailles de fils de AWG30 à AWG 3 (0.8 - 6.3 mm) ou des tailles personnalisées via la fixation vide d’usinage disponible.

Le WT3-201M peut effectuer des tests destructifs ou en option, des tests non-destructifs tels que, la traction d’une charge (option WF011) ou le maintien d’une charge (option WF012) pour une durée spécifique selon les exigences de UL 486A/B.

L’auto-start démarre automatiquement le test lorsque l’échantillon de fil a été chargé. Lorsque l’échantillon se brise, l’appareil peut faire un retour automatique, sortir le pic de force, enregistrer le pic de force et initialiser l’affichage automatiquement, permettant ainsi l’augmentation du débit des tests.

Les limites programmables de réussite/échec avec des indicateurs rouge et verts ainsi que des avertissements sonores aident à identifier les échantillons non conformes.

En outre, l’efficacité des tests est réalisée via la fonction Profiles, à travers laquelle de nombreux paramètres de test peuvent être enregistrés et rappelés selon le besoin.

L’enregistrement de données et les calculs statistiques sont prévus pour jusqu’à 2000 valeurs, l’attribution de la date et de l’heure pour chaque point de mesure enregistré est en option (option WF013).

Les données peuvent être transférées vers un PC ou un collecteur de données via les sorties USB, RS-232, Mitutoyo (Digimatic) ou analogiques.

L’appareil est livré avec le logiciel d’acquisition de données MESURLite.

(le logiciel MESURLite compile les données en continue ou point par point, en un seul clic vous les exportez vers Excel pour un traitement ultérieur.)


Vidéo Démo WT3-201M


Caractéristiques
  • Mesure les valeurs de force en temps réel et les pics
  • Démarrage automatique lors de l'insertion d'un échantillon
  • Sorties USB, RS-232, Mitutoyo (Digimatic) ou analogiques
  • Mémoire de 2000 points de mesure avec statistiques, sortie et attribution de la date et de l'heure (la date et l'heure sont disponibles en option)
  • Vitesse de test sélectionnable, approche avec grande/faible vitesse et retour
  • Traction à une charge spécifique ou maintien d'une charge pour une durée spécifique selon les exigences de UL 486A/B (fonctions en option)
  • Enregistrement / initialisation de données / sorties / retour automatique lors de la cassure de l'échantillon aident à l'automatisation du processus de test
  • Protection par mot de passe qui empêche les changements non-autorisés
  • Indicateurs de réussite/échec, avertissements sonores et sorties
  • Enregistrement et rappel de 500 profils pour des exigences de test variées
  • Retour automatique lors de la casse de l'échantillon ou de la charge
  • Attribution de la date / heure pour toutes les données enregistrées (fonction en option)

Spécifications
Capacité x résolution :100 x 0.05 kgF | 1,000 x 0.5 N | 1 x 0.0005 kN | 3200 x 2 ozF | 200 x 0.1 lbF
Précision :± 0.2 % de la pleine échelle
Longueur minimale de l'échantillon :165 mm, sans les terminaisons
Plage de fils :AWG30 - AWG 3 (0.3 - 6.3 mm)
Largeurs de fente pour fixation standard :0,3/ 0,7/ 1,0/ 1,5/ 2,0/ 2,3/ 2,8/ 3,0/ 3,5/ 3,8/ 4,3/ 4,5/ 5,1/ 5,3/ 5,8/ 6,3 mm
Elongation maximale :Vitesse du test : 10 - 300 mm/min
Vitesse d'approche/retour : 325 - 2,400 mm/min
Précision du paramètre de vitesse :± 0.2 %
Variation de la vitesse avec la charge : ± 0 %, moteur pas à pas
Taux d'échantillonnage :7000 Hz
Protection surcharge :150 % de l'échelle totale (si 110 % ou plus "OVER" est affiché à l'écran)
Sorties : USB / RS-232 : Réglable jusqu'à 115200 baud
Alimentation :Entrée universelle 80-240 VAC, 50/60 Hz
Autonomie :Rétroéclairage allumé: Jusqu'à 7 heures en utilisation en continue
Température de fonctionnement :De 4 °C à 38 °C
Poids :12 kg (poids d'expédition 14 kg)
Garantie :3 ans

Fonctions clés
Fixation standard de terminaux
Fixation de terminaux, réglable, qui s'adapte à des diamètres de fil jusqu'à 6.3 mm
Démarrage automatique
L'appareil démarre automatiquement lorsque l'échantillon est chargé et revient à sa position de départ quand l'échantillon se casse.
Garde de pincement
Quand le test commence, des cames dentelées insèrent l'échantillon. Un garde de pincement (onglet rouge indiqué ci-dessus) fait pivoter automatiquement l'échantillon en position afin d'augmenter la sécurité.
Profils multiples
Enregistre et rappelle de multiples profils, pour permettre des changements rapides et précis vers différentes méthodes de test.

Kit complet

Contenu de la livraison :

  • WT3-201M avec fixation de terminaux standard
  • Cordon d'alimentation,
  • Guide de démarrage rapide,
  • Câble USB,
  • CD ressource (driver USB, logiciel MESUR™ Lite, logiciel MESUR™gauge DEMO, manuel d'utilisation),
  • Certificat d'étalonnage sans données (avec données, en option).

    (Le kit sera livré sans la mallette de transport ci-contre)


Téléchargements

Dimensions
Dimensions-WT3-201M


Fonctions en option
Fonctions No. de pièce Description
Profils WF010 Enregistre et rappelle des réglages de paramètres de test, tels que vitesse, limites d’échec/réussite, unités de mesure, etc. 500 profils, au max. peuvent être enregistrés.
Traction pour une charge donnée WF011 L'appareil s’arrête lorsque la charge spécifiée a été atteinte.
Maintien de charge WF012 L'appareil s’arrête et maintien une charge spécifiée pendant une durée donnée.
Attribution de la date et de l'heure WF013 Une date et une heure sont appliquées à chaque point de donnée enregistré.
Set de toutes les options WFCOMP Comprend toutes les options listées ci-dessus.

Accessoires en option
Anneau de terminal (WT3002)
Anneau de sécurité pour terminaux. Diamètres de broches de 3.2 à 9.5 mm.
Fixation vide d’usinage (WT3003)
Pour des formes et des tailles uniques d'échantillons.
Mallette de transport (WT3004)
Offre un espace de stockage pour le testeur WT3-201M, un anneau de terminal, un cordon d'alimentation, un câble USB et des accessoires.
Set d'étalonnage (AC1049)
Kit complet de de supports et de matériaux pour effectuer l'étalonnage de testeurs de tractions motorisés et manuels avec sertissage de fil. Des poids et des suspensions ne sont pas disponibles chez Checkline.

Achetez maintenant
Produit

Nom du produit
Prix
Quantité
135558
WT3-201ME Testeur de traction de connectique motorisé - 1000 N
€ 4.697,00

Accessoires

Nom du produit
Prix
Quantité
134964
WF010 - Pour sauver des profils multiples (fonction optionnelle pour WT3-201M)
€ 860,00
134965
WF011 - Pull to load (optional function for WT3-201M)
€ 685,00
134966
WF012 - Load holding (optional function for WT3-201M)
€ 1.026,00
134967
WF013 - Date & time stamp (optional function for WT3-201M)
€ 631,00
134968
WFCOMP - Complete options package (optional function for WT3-201M)
€ 2.115,00
130524
15-1004 MESUR gauge, single license
€ 682,00
134246
WT3002 Ring terminal fixture for WT3-201(M)
€ 202,00
134591
WT3003 Machinable blank terminal fixture for WT3-201(M)
€ 192,00
134969
WT3-201M - Mallette de transport
€ 290,00
134222
AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)
€ 1.032,00
132825
09-1163 câble, en série, série 7/5/4 jusqu'à RS-232 DB-9
€ 77,00
132876
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 29,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
