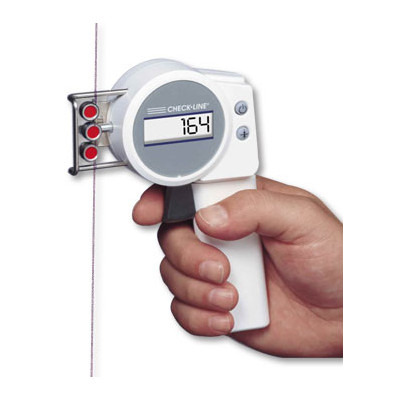

ZEF-ZED Tensiomètre digital, économique à accès limité

Cliquez sur une image pour l’agrandir

ZEF-ZED Tensiomètre digital, économique à accès limité

4 capacités, 50, 100, 200 et 500 grammes ou cN

Les nouveaux modèles de tensiomètres ZEF et ZED CHECK-LINE utilisent un système de jauge de contrainte pour mesurer précisément les tensions de lignes en mouvement sur une large variété de fils, fibres et fils électriques. Le mécanisme de déplacement des roulements à déclenchement permet d'acquérir plus facilement le matériau en mouvement.

Le bouton de remise à zéro automatique permet une utilisation dans toutes les directions tout en maintenant une grande précision.

Caractéristiques

Ecran LCD facile à lire avec arrêt automatique
Fonctionne sur batterie rechargeable au lithium, autonomie de 90 h avec 3.5 h de charge
Livré dans une mallette de transport avec protection en mousse
Fonctionnement simple avec 2 touches
Les roulements de guidage avec rainures en V peuvent atteindre des vitesses jusqu'à 200 m/min ou en option 3500 m/min
Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
Mise à zéro automatique dans toutes les positions
Amortissement ajustable par l'utilisateur pour moyenner les fluctuations de tension
Disponible en option : certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

Plages de tension

Model	Ranges
ZEF-50-G	0.5 - 50.0 g
ZEF-100-G	0.5 - 100.0 g
ZEF-200-G	1 - 200 g
ZED-500-G	1 - 500 g
ZEF-50-CN	0.5 - 50.0 cN
ZEF-100-cN	0.5 - 100.0 cN
ZEF-200-CN	1 - 200 cN
ZED-500-CN	1 - 500 cN

Applications

Modèles ZEF Des roulements miniatures rendent ces modèles idéaux pour des fibres/fils délicats et les fils électriques fins ainsi que pour des applications avec des accès limités. Pour Spandex et matériaux similaires, modèle spécial ZEF-100-T.
Modèles ZED Ce modèle est recommandé pour toutes les autres applications où les roulements miniatures ne sont pas nécessaires.

Kit complet

Tous les modèles sont livrés dans une mallette de transport avec protection en mousse et chargeur international AC avec de multiples adaptateurs interchangeables.

Dimensions

Spécifications

Principe de mesure :	Jauge de contrainte
Précision :	± 1 % de l'échelle totale, ± 1 chiffre
Distance du roulement extérieur :	ZEF : 22 mm (c:c) ZED : 38 mm (c:c)
Valeurs en dehors de la plage :	10 % de l'échelle totale
Protection surcharge :	100 % de l'échelle totale
Déflexion du roulement de mesure :	0.5 mm (max)
Type d'écran :	LCD, 10 mm de hauteur
Taux de rafraichissement de l'écran :	0.5 s
Fréquence naturelle :	250 Hz
Zéro automatique :	± 20 % de l'échelle totale
Type de batterie :	Lithium, rechargeable
Autonomie :	90 heures en continue (approx.)
Matériau du roulement :	Aluminium dur (standard) Plastique POM (en option), ajouter suffixe "-T"
Vitesse linéaire maximale ZEF :	900 m/min (standard) 2000 m/min (en option), ajouter le suffixe "-K" 450 m/min (option "T")
Vitesse linéaire maximale ZED :	200 m/min (standard) 3500 m/min (option), ajouter le suffixe "-K"
Température de fonctionnement :	De 10 à 45 ºC
Matériau du boîtier :	Plastique haute résistance (POM)
Dimensions :	157 x 85 x 32 mm
Poids :	200 g (approx.)
