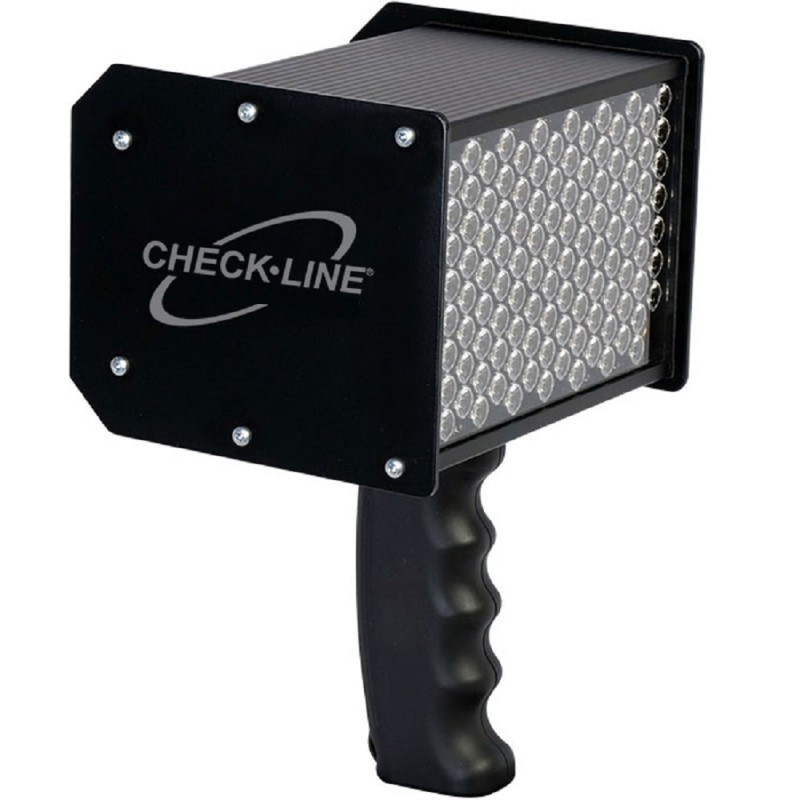

Le stroboscope QBS-LED Check-Line portable, alimenté par une batterie, comporte 118 LEDs très lumineuses afin de fournir la sortie lumineuse la plus élevée de sa catégorie. (Pic de luminosité de 10 000 LUX)
Il a été spécialement conçu pour l’observation de machines, l’inspection visuelle et l’analyse de mouvements et son design robuste est adapté pour permettre son utilisation dans les environnements industriels les plus exigeants.
Il s’agit du premier appareil de mesure de ce type à être équipé d’une fonction laser auto-synchronisation. Ce dispositif permet de déterminer très rapidement la fréquence de synchronisation sans réglage manuel ou signaux de capteur externe.
En outre, la valeur supplémentaire générée garantie une sécurité absolue de mesure.
Le QBS-LED dispose d’un boîtier robuste en aluminium muni de 118 LEDs très performantes, à longue durée de vie. Elles fournissent un pic de luminosité de 10 000 Lux ainsi qu’un réglage convivial de la durée du flash afin de sélectionner l’équilibre optimal entre la brillance et la netteté de l’image.
La batterie, intégrée, au Lithium fournit jusqu’à sept heures d’utilisation en continu pour une charge unique.
Il est facile à utiliser, les fonctions telles que les réglages du taux de flashs et de la brillance sont séparées des fonctions spéciales qui se trouvent dans un menu séparé.
Les fonctions spéciales comprennent le déphasage, la sélection du déclenchement interne/externe, le retard du flash, le diviseur et le mode de “mouvement lent”.
Le QBS-LED utilise “l’effet stroboscope” où lorsque le taux du flash est identique à la vitesse de rotation, la cible apparait “gelée”.
Les applications types comprennent : l’analyse de mouvement et de vibration, équilibrage d’arbres rotatifs, ventilateurs, analyse de mouvements rapides de haut-parleurs ou d’impression à jet d’encre et plus encore.
Idéal pour être utilisé dans l’industrie textile, la fabrication du papier, la production de tôle, les industries automobiles et l’impression.
Le QBS-LED est livré dans un kit complet comprenant :
Le tout livré dans une mallette en plastique rembourrée de mousse.
A une distance de 20 cm, 6000 flashs/min (FPM)
| Nombre de LEDs : | 118 LEDs de grande puissance |
| Taux du flash : | 30 - 300 000 FPM (0.5 - 5000 Hz) |
| Précision : | ± 0.02 % (± 1-chiffre/± 0.025 us) |
| Durée du flash : | Réglable (de 1 usec jusqu’à 2000 usec) |
| Résolution : | ± 0.1 FPM (30 - 999) ± 1 FPM (1000 - 9999) ± 10 FPM (10 000-300 000) |
| Luminosité : | Approx. 8 000 Lux @ 1° Netteté & 300 mm (12 pouce) de distance |
| Ecran : | LCD, lignes multiples |
| Couleur du flash : | Approx. 5 000 - 8 000 K |
| Alimentation : | Batterie rechargeable intégrée au Lithium, 3100 mAh |
| Matériau du boitier : | Aluminium |
| Poids : | 1.15 kg (2.5 Lbs) |
| Plage de température : | 0° - 40° C / 32° - 104° F |
| Autonomie batterie : | Approx. 2:30 heures @ 4 000 Lux (0.50°) approx. 5 heures @ 2000 Lux (0.25°) |
| Durée de charge : | 5-6 heures |
| Garantie : | 1 an |
| Protection boitier : | IP30 |
| Trous de fixation : | 1x 1/4"-20UNC (au centre) 2x M5 trous filetés (60 mm c:c) |
| Signal de déclenchement d’entrée | 3...30 V / max. 5 mA (Optocouple isolé) DIN 41524 prise standard 5 broches Usortie = 24V DC, 60 mA entrée déclenchement commutable |
| Sortie de déclenchement : | Pas disponible |
| Certification : | CE (comme pour normes EU) |
| Paramètres par défaut : | FREQUENCE=1000 FPM, LUMINOSITÉ=1°/166usec, PHASE=0, DÉCLENCHEMENT=INT, Unités écran=FPM, Multiplicateur=x1, Unités luminosité=deg, Retard=0msec, Diviseur=1, Lenteur=0, Déclenchement=0 (en hausse) |
| Dimensions : | 150 x 130 x 112 mm / 6 x 5,1 x 4,4 pouces |
