4 plages jusqu'à 10 Nm
Diamètres jusqu'à 190 mm

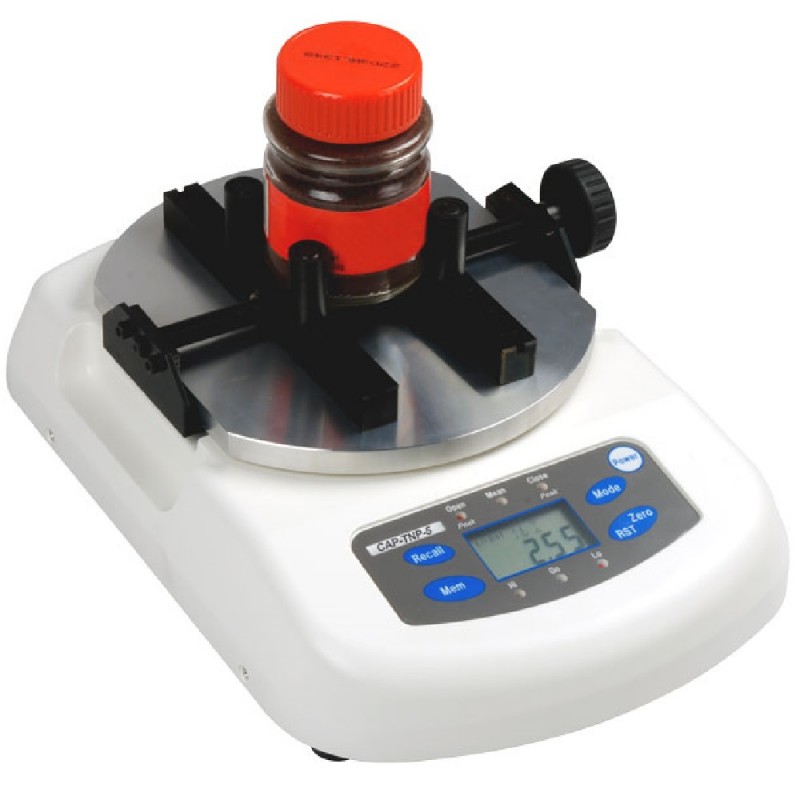

Le nouveau dynamomètre CAP-TNP est un instrument de précision qui mesure et reproduit les couples d'ouverture et de fermeture pour des diverses applications.
Grâce à sa fonction de compteur de couple pour les couvercles, le CAP-TNP peut déterminer le couple de fermeture et de séparation d'un bouchon de bouteille à plusieurs reprises.
Ce couplemètre a une grande capacité de stockage – il peut stocker jusqu'à 1 000 lectures en plus des valeurs moyennes, maximales et minimales. La fonction HI-LO permet de définir une valeur de signal minimale et une valeur maximale, ce qui permet de tester un grand lot pour assurer une production de qualité.
En utilisant le port USB, les lectures peuvent être facilement transférées du CAP-TNP vers l’ordinateur. En combinaison avec le logiciel gratuit Digitorq, des évaluations et des contrôles supplémentaires peuvent être effectués.
Le Torque Meter CAP-TNP est un appareil portable alimenté avec deux piles rechargeables internes ou via un adaptateur/chargeur A/C. De faible encombrement, il est facilement transportable et utilisable en laboratoire ou en atelier.
| Modèle | Plages | Résolution |
| TNP-0.5 | 0-4.425 Lbf-in 0-0.500 Nm 0-50.00 Ncm 0-5099 gcm |
0.001 Lbf-in 0.001 Nm 0.01 Ncm 1 gcm |
| TNP-2 | 0-2.000 Nm 0-200.0 Ncm 0-20.39 Kgcm 0-17.70 Lbin |
0.001 Nm 0.1 Ncm 0.01 Kgcm 0.01 Lbin |
| TNP-5 | 0-5.000 Nm 0-500.0 Ncm 0-50.99 Kgcm 0-44.25 Lbin |
0.001 Nm 0.1 Ncm 0.01 Kgcm 0.01 Lbin |
| TNP-10 | 0-10.00 Nm 0-1000 Ncm 0-102.0 Kgcm 0-88.50 Lbin |
0.01 Nm 1 Ncm 0.1 Kgcm 0.1 Lbin |
| Dia. du bouchon en mm |
Bouchon en phénoplaste/urée sur du verre |
Bouchon en phénoplaste/urée sur du plastique |
PP/PE sur du verre |
PP/PE sur du plastique |
||||
| Couple de fermeture | Couple d'ouverture | Couple de fermeture | Couple d'ouverture | Couple de fermeture | Couple d'ouverture | Couple de fermeture | Couple d'ouverture | |
| 15 | 90.39 | 45.19 | 67.79 | 33.90 | 135.58 | 79.09 | 90.39 | 45.19 |
| 18 | 101.69 | 56.49 | 79.09 | 45.19 | 146.88 | 90.39 | 101.69 | 56.49 |
| 20 | 112.99 | 56.49 | 90.39 | 45.19 | 169.48 | 101.69 | 112.99 | 56.49 |
| 22 | 124.28 | 67.79 | 101.69 | 56.49 | 192.07 | 112.99 | 124.28 | 67.79 |
| 24 | 135.58 | 67.79 | 112.99 | 56.49 | 203.37 | 124.28 | 135.58 | 67.79 |
| 28 | 158.18 | 79.09 | 135.58 | 67.79 | 237.27 | 135.58 | 158.18 | 79.09 |
| 33 | 203.37 | 101.69 | 169.48 | 79.08 | 271.16 | 158.18 | 192.07 | 90.39 |
| 38 | 225.97 | 112.99 | 192.07 | 79.09 | 327.66 | 192.07 | 214.67 | 101.69 |
| 43 | 248.57 | 124.28 | 203.37 | 101.69 | 372.85 | 225.97 | 248.57 | 124.28 |
| 48 | 271.16 | 158.18 | 225.97 | 112.99 | 293.76 | 248.57 | 271.16 | 135.58 |
| 58 | 316.36 | 158.18 | 271.16 | 135.58 | 497.13 | 293.76 | 327.66 | 158.18 |
| 70 | 395.45 | 203.37 | 316.36 | 158.18 | 587.52 | 361.55 | 395.45 | 192.07 |
| 89 | 508.43 | 248.57 | 406.75 | 208.37 | 734.40 | 451.94 | 508.43 | 248.57 |
| 100 | 564.92 | 282.46 | 451.93 | 225.97 | 847.39 | 429.34 | 564.92 | 282.46 |
| Protection contre les surcharges : | 150 % |
| Plage diamètre de l'échantillon (min vers max) : | 10 - 190 mm (0.39" to 7.48") |
| Affichage en cas de surcharge : | Affiche "OVR" sur l'écran, LED clignotante |
| Affichage principal : | Affichage LCD 4 chiffres avec caractère de 12 mm de haut |
| Affichage secondaire : | Affichage LCD 3 chiffres avec caractère de 7 mm de haut |
| Affichage comparateur | Indicateur LED comparatrice Hi, GO, Lo ( haut, normal, faible) |
| Précision : | ± 0.5 % de l'échelle complète |
| Mode d'ouverture : | Valeur maximale lors de l'ouverture. Affiche le couple max. dans le sens inverse des aiguilles d'une montre. |
| Mode de fermeture : | Valeur maximale lors de la fermeture. Affiche le couple max. dans le sens des aiguilles d'une montre. |
| Mode moyenne : | Affichage en temps réel. Affiche le couple max. en temps réel |
| Rafraichissement de l'affichage : | 1, 2, 4 ou 8 mises à jour par seconde, réglable par l'utilisateur |
| Fréquence de mesure: | 1000 fois par seconde |
| Nombre de données mémorisées : | 1000 valeurs |
| Fonctions statistiques : | Valeur moyenne, valeur maximale et minimale |
| Port de sortie : | USB 1.1 |
| Logiciel PC : | Logiciel Digitorque |
| Alimentation : | Batterie NiMH interne ou adaptateur AC (AC100 - 240 V), plage automatique |
| Dimensions L x l x H : | 320 x 227 x 126 mm (12.60" x 8.94" x 4.96") |
| Température de fonctionnement : | 0 - 40 °C / 32 - 104°F |
| Poids: | 8 kg CAP-TNP-10: 12.5 kg |
| Autonomie de la batterie : | 8 heures pour une charge complète |
| Durée de recharge de la batterie : | Max. 16 heures |
| Garantie : | 2 ans |
Le CAP-TNP vient en kit complet qui comprend:
- 4 clips de fixation (30 mm)
- 1adaptateur secteur
- 1 Certificat du fabricant (sans données)
- 1 câble USB avec logiciel CD
- 1 manuel
