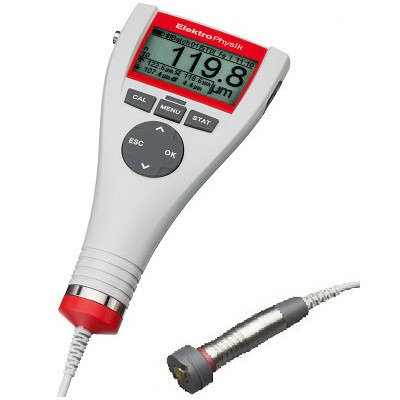

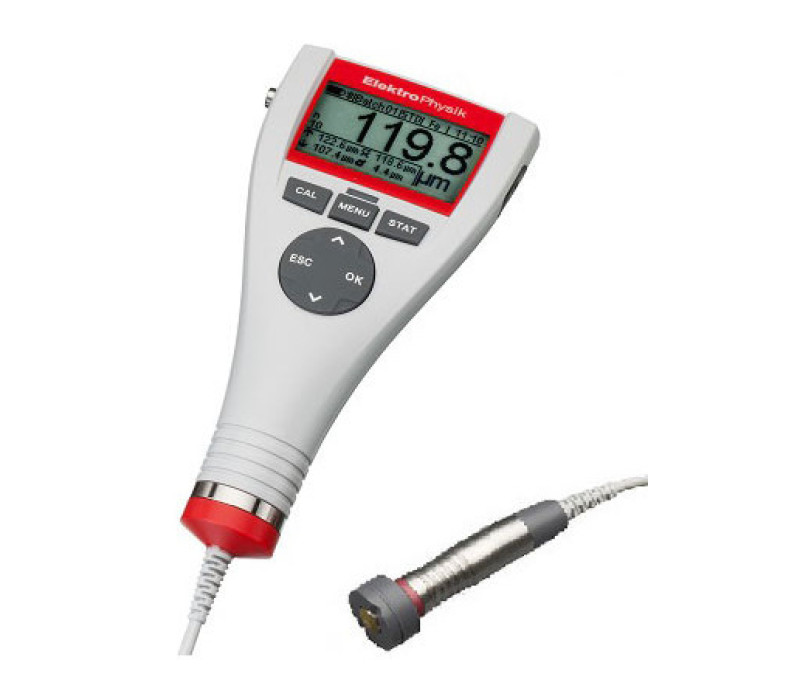

Minitest 735 Jauge d’épaisseur de revêtement avec sonde externe, interchangeable connectée via câble


Fabriqué en AllemagneLe modèle MiniTest 735 est livré avec un capteur externe.

Les nouvelles jauges d’épaisseur de revêtement MiniTest 735 sont les solutions à tous vos problèmes d’épaisseur de revêtements lorsque les finitions fiables ainsi que la perfection du produit jouent un rôle majeur pour leurs valeurs et leurs succès à long terme, par exemple dans l’industrie automobile, la construction navale, la construction en acier et celle des ponts ou dans l’industrie de la galvanoplastie, pour n’en citer que quelques-unes.

Le MiniTest 735 est conçu de manière ergonomique et sa forme arrondie permet à la jauge MiniTest son insertion parfaite dans la paume de votre main. Les jauges MiniTest 735 disposent d’une option de réglage de la vitesse de mesure qui permet un ajustement selon les exigences pour la plus grande efficacité possible ainsi que pour une productivité optimale : prendre de nombreuses lectures en peu de temps avec une précision moyenne ou prendre seulement quelques lectures avec une meilleure précision.

Le MiniTest 735 facilite la mesure, non destructrice de revêtements, de revêtements non magnétiques (peinture, matériaux synthétiques, chrome, etc.) sur des substrats ferromagnétiques (acier) et de revêtements isolants (vernis, émail, matériaux synthétiques, anodisation d’aluminium, etc.) sur des substrats conducteurs (aluminium, cuivre, acier inoxydable austénitique).

Ces capteurs compensent parfaitement les surfaces de formes irrégulières grâce aux méthodes d’étalonnages prédéfinies qui sont disponibles pour s’adapter à un large éventail de conditions de surfaces différentes ainsi qu’aux exigences de précision.

Les jauges MiniTest 735 sont équipées avec les nouveaux capteurs SIDSP®.
SIDSP® est le leader mondial de la technologie pour les capteurs d’épaisseur de revêtement. Avec cette nouvelle technologie, une nouvelle référence a été fixée pour la mesure innovante de l’épaisseur de revêtement.

SIDSP® est synonyme de Sensor-Integrated Digital Signal Processing - une technologie où les signaux sont totalement transformés sous forme numérique dans le capteur au moment et au point de la mesure.
Les capteurs SIDSP® sont fabriqués selon les toutes nouvelles techniques de pointe de production.

Contrairement aux techniques conventionnelles, les capteurs SIDSP® créent et contrôlent les signaux d’excitations de la tête du capteur située dans le capteur. Les signaux retours sont directement convertis numériquement et traités avec une précision de 32 bits pour vous donner la valeur totale de l’épaisseur du revêtement. Pour cette technique, des méthodes très sophistiquées de traitement de signaux numériques sont utilisées provenant des technologies modernes de télécommunication (réseaux de téléphonie mobile) telles que des filtres numériques, conversion en bande basse, moyenne, analyse stochastique, etc. Cela permet à l’utilisateur d’obtenir une qualité du signal et une précision inégalée à ce jour avec le traitement de signal analogique. La valeur de l’épaisseur est transmise numériquement vers l’écran via le câble du capteur. En établissant une nouvelle norme dans la mesure de l’épaisseur de revêtement, cette technologie offre des avantages décisifs et des améliorations par rapport aux capteurs analogiques couramment utilisés.

Les nouveaux capteurs SIDSP® garantissent ce qui suit :
- Grande stabilité des signaux de mesure
- Les courbes caractéristiques des capteurs SIDSP® disposent d’une grande précision
- Les capteurs SIDSP® sont insensibles aux changements de température
- Les capteurs SIDSP® offrent une excellente adaptabilité
- Les capteurs SIDSP® N et FN compensent la conductivité du substrat
- Les capteurs SIDSP® sont résistants à l’usure
- Solutions d’avenir

L’appareil est livré avec le logiciel de transfert de données MSoft 7 basic.


Caractéristiques
  • Lectures correctes après mesures sans interférence à l’aide d’une évaluation précise via SIDSP®
  • Capteur externe
  • Identification automatique du substrat avec des capteurs FN
  • Compensation de température efficace
  • Des courbes caractéristiques de grande précision obtenues au cours du procédé de fabrication par étalonnage jusqu’à 50 points d’étalonnage
  • Grande capacité de mémoire pour le stockage jusqu’à 10 000 lectures
  • Les lectures et les valeurs statistiques peuvent être appelées individuellement
  • Un menu de fonctionnement facile, 20 langues du menu sont disponibles
  • Les données de mesure peuvent être transférées par Bluetooth ou USB vers un ordinateur, tablettes ou smart phones.
  • Utilisation pérenne grâce à des mises à jour téléchargeables du capteur et de la jauge
  • Alarmes sonores et visuelles (LED rouge et verte)
  • Grand écran graphique rétroéclairé et facile à lire
  • L’écran peut pivoter à 180° afin que les lectures ne se retrouvent jamais à l’envers
  • Réglage d’usine, zéro, étalonnage de rugosité, étalonnage 2 points, étalonnage 3 points
  • SSPC-PA2, ISO, Suédois (SS 18 41 60), Australien (AS 3894.3), ISO 19840 et ASTM D 7091 (ex- D 1186 et D 1400)

Spécifications
Type de capteur :Capteur externe
Identification du substrat :Oui, avec capteurs FN
Capteur SIDSP® :Oui, pour une augmentation de la précision et de la reproductibilité
Caractéristiques du capteur :Caractéristiques du capteur de haute précision grâce à un maximum de 50 points d’étalonnage lors de sa fabrication
Compensation individuelle de température:Oui
Nombre de mémoires:10, l’agencement de la mémoire est définissable par l’utilisateur selon les lots
Capacité totale de la mémoire:10000 max.
Lots de mémoire:Inclus lectures, un mode d’étalonnage défini, paramètres et statistiques calculées à partir des lectures du lot
Evaluation des statistiques:Nombre de lectures, minimum, maximum, valeur moyenne, déviation standard, coefficient de variation
Statistiques de lecture unique:Des statistiques de valeurs en bloc (conforme aux normes / configurable par l’utilisateur), des lectures enregistrées et des valeurs statistiques peuvent être appelées séparément, lectures imprimées et des statistiques sur imprimante MiniPrint 7000, transfer de lectures et statistiques vers un PC
Modes d’étalonnage :Etalonnage d’usine, point zéro, 2 points, étalonnage 3 points, méthode d’étalonnage "rough", valeur de décalage réglable par l’utilisateur, valeur corrigée pour des substrats rugueux réglable par l’utilisateur
Procédures d’étalonnage internationales:ISO, SSPC, "Suède", "Australie"
Unités de mesure:Métrique (microns, mm, cm) / impériale (mils, pouces, thou) interchangeables

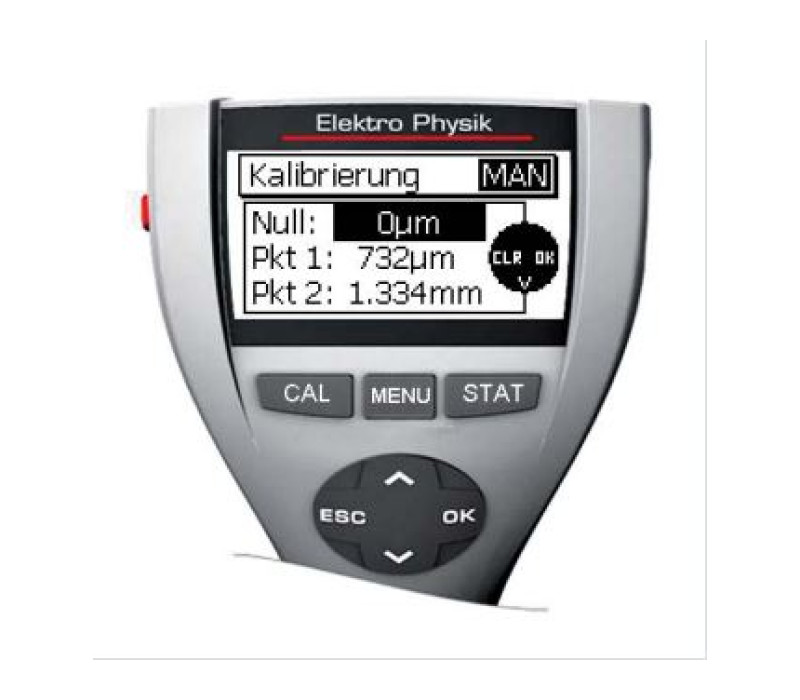

Ecran:Grand écran graphique, rétroéclairé, rotatif de 180°
Menu :Convivial, 25 langues
Logiciel :Des mises à jour du logiciel du capteur et de la jauge sont disponibles via un téléchargement
Débit de mesure / précision :Réglable aux normes par l’utilisateur, rapide, haute précision
Identification de l’épaisseur :Mode continu pour une identification rapide des changements d’épaisseurs
Arrêt automatique :Mode d’économie des piles avec une fonction d’arrêt réglable
Protection :IP40
Température de fonctionnement :-10 °C - 60 °C
Température de stockage :- 20 °C - 70 °C
Port de données :IrDA 1.0 (infrarouge)
Alimentation :2 x AA (piles rondes), piles rechargeables NiMH de type AA/HR6 (en option)
Normes :DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840, ASTM B 244, B 499, D7091, E 376, AS 3894.3, SS 1841 60, SSPC-PA 2
Dimensions :157 mm x 75,5 mm x 49 mm
Poids :Approx. 210 g
Garantie:1 an

Modèles de capteur & principe de mesure
Modèle de capteur F :
Pour mesurer l’épaisseur de revêtement sur des métaux ferreux
Principe de mesure : Principe d’induction magnétique (Ferreux)

Modèle de capteur N :
Pour mesurer l’épaisseur de revêtement sur des métaux non ferreux
Principe de mesure : Principe des courants de Foucault (Non Ferreux)

Modèle de capteur FN :
Pour mesurer l’épaisseur de revêtement sur des métaux ferreux & non ferreux
Principe de mesure : Induction magnétique & courants de Foucault

Données techniques, capteurs
Méthode de mesure Type de capteur Construction Plage de mesure

Exactitude de la valeur mesurée

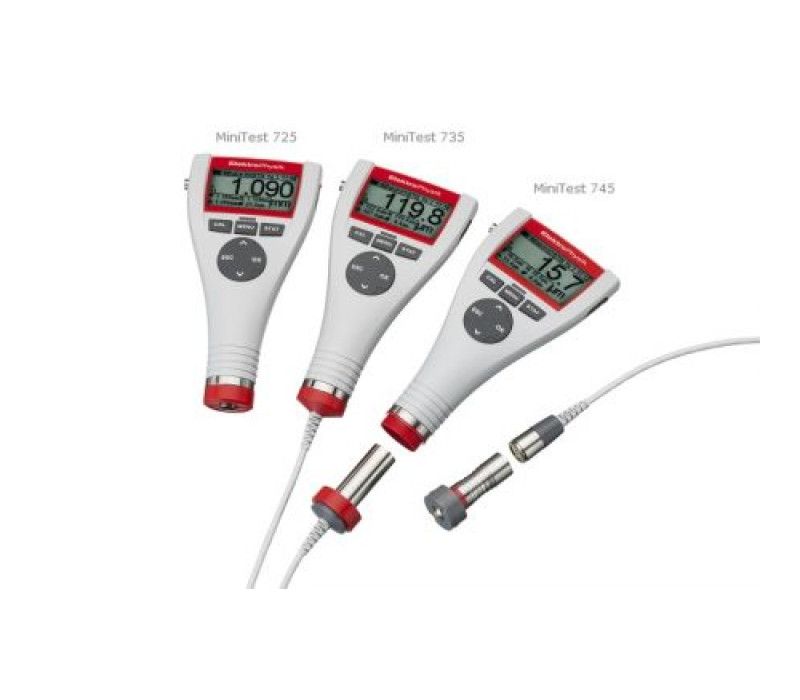

Surface de mesure minimale MiniTest 725 MiniTest 735 MiniTest 745

Capteurs à induction magnétique

F 0.5M-0°
F 0.5M-45°
F 0.5M-90°
A 0 ... 0.5 mm ± (0.5 μm + 0.75 %) ø 3 mm
F1.5 B / E 0 ... 1.5 mm ± (1.0 μm + 0.75 %) ø 5 mm
F 1.5-90° C 0 ... 1.5 mm ± (1.0 μm + 0.75 %) ø 5 mm
F2 B / E 0 ... 2.0 mm ± (1.5 μm + 0.75 %) ø 10 mm
F2.6 B / E 0 ... 2.6 mm ± (1.0 μm + 0.75 %) ø 5 mm
F 5 B / E 0 ... 5.0 mm ± (1.5 μm + 0.75 %) ø 10 mm
F 15 D 0 ... 15 mm ± (5.0 μm + 0.75 %) ø 25 mm

Capteurs à courants de Foucault

N 0.3M-0°
N 0.3M-45°
N 0.3M-90°
A 0 ... 0.3 mm ± (0.5 μm + 0.75 %) ø 3 mm
N 0.7 B / E 0 ... 0.7 mm ± (1.0 μm + 0.75 %) ø 5 mm
N 0.7-90° C 0 ... 0.7 mm ± (1.0 μm + 0.75 %) ø 5 mm
N 2.5 B / E 0 ... 2.5 mm ± (1.5 μm + 0.75 %) ø 10 mm
N 7 D 0 ... 7.0 mm ± (5.0 μm + 0.75 %) ø 20 mm
Double capteurs FN 1.5 B / E F: 0 ... 1.5 mm
N: 0 ... 0.7 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 1.5-90° C F: 0 ... 1.5 mm
N: 0 ... 0.7 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 2.6 B / E F: 0 ... 2.6 mm
N: 0 ... 1.0 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 5 B / E F: 0 ... 5.0 mm
N: 0 ... 2.5 mm
± (1.0 μm + 0.75 %) ø 10 mm

Probes


Dimensions
Dimensions-Minitest 735


Kit complet

Le MiniTest 735 est livré dans un set complet comprenant :

  • Jauge MiniTest 735
  • Capteur SIDSP® (selon le choix)
  • Un kit d’étalonnage avec des normes d’étalonnages et plaque(s) de référence du zéro
  • Un manuel d’utilisation en Allemand, Anglais, Français et Espagnol sur CD
  • 2 piles rondes / piles AA
  • Certificat du fabricant
  • Logiciel de transfert de données MSoft 7 basic


Accessoires

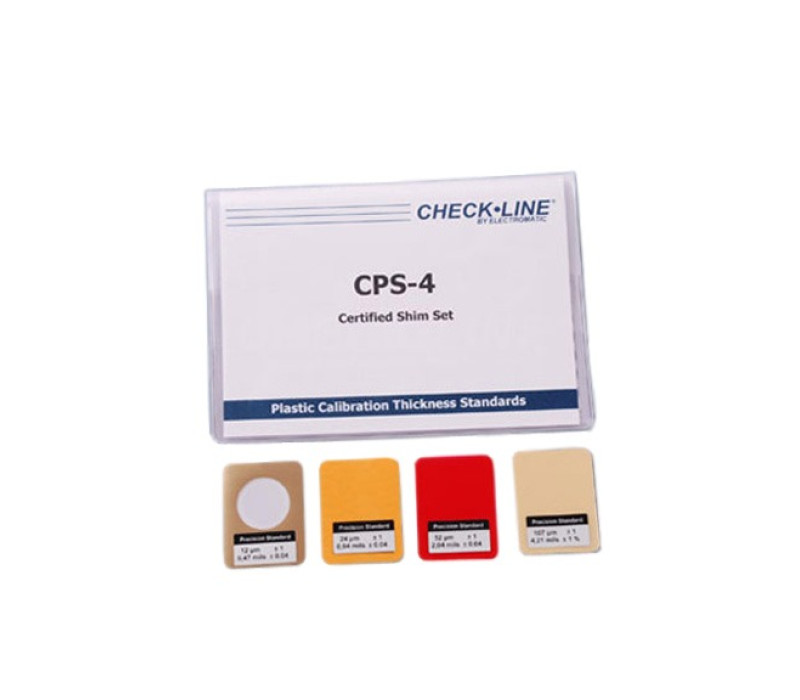

Cps CPS de différentes épaisseurs


  • Feuilles d'étalonnage pour jauges d'épaisseur de revêtement

Plus de détails

Cps CPS de différentes épaisseurs 126033

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
135514
MiniTest 735 - with external probe F 1.5
€ 1.658,00
134122
MiniTest 735 - with external probe N 0.7
€ 1.752,00
134115
MiniTest 735 - with external probe FN 1.5
€ 2.125,00
134116
MiniTest 735 - with external probe F2 HD
€ 1.597,00
134123
MiniTest 735 - with external probe F5 HD
€ 1.597,00
134118
MiniTest 735 - with external probe N 2.5
€ 1.809,00
134124
MiniTest 735 - with external probe FN5
€ 2.037,00
134120
MiniTest 735 - with external probe F15
€ 2.454,00
135521
MiniTest 735 - with external Tube probe N 0.7-90
€ 2.236,00
135693
MiniTest 735 F0.5M-0 with straight micro probe F 0.5
€ 1.716,00
135694
MiniTest 735 F05M-45 - with external 45° micro probe F 0.5
€ 1.716,00
135695
MiniTest 735 F05M-90 - with external 90° micro probe F 0.5
€ 1.716,00
137101
MiniTest 735 - with external probe FN5 HD - for rough environments
€ 2.037,00
137162
MiniTest 735 - with external probe F 2.6
€ 1.658,00
135262
MiniTest 735 - with external probe FN2.6
€ 2.283,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
