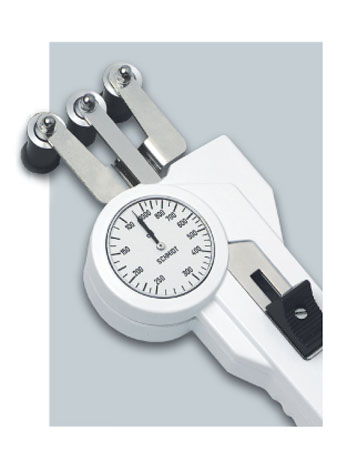

DXT Tensiomètre avec roulements cylindriques pointant loin de l'utilisateur


Fabriqué en AllemagneTensiomètre pour mesurer tous types de rubans et de bandes, comme des rubans de textile, des films, des feuilles, des paquets de fibres, etc.

Note : Ce modèle ne comprend pas de compensateur d'épaisseur du matériau ni de guide du filament.

Caractéristiques
  • Roulements avec guide extérieur à double brides avec différentes largeurs de 7 à 50 mm (roulement simple bride en option)
  • Trous de montage intégrés pour la fixation de l'intallation pour des mesures de tension en continue
  • Roulement à billes, rouleaux pour bande
  • Cadran de 41 mm de diamètre
  • Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
  • Support pour doigt spécial situé à l'arrière pour réduire les efforts pour déplacer l'ensemble du roulement extérieur
  • L'opérateur voit tout en même temps :
    - les roulements de guidage
    - le matériel mesuré
    - les valeurs
  • Chaque instrument est étalonné individuellement pour la plus grande des précisions.
  • Boîtier en aluminium robuste
  • Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

Plages de tension
Model Ranges Largeur de la tête de mesure* en mmLargeurs du rouleau en mm
DXT-50 10-50 577
DXT-120 20-120 577,10,15,20,30
DXT-200 20-200 577,10,15,20,30
DXT-400 20-400 577,10,15,20,30
DXT-1000 100-1000 577,10,15,20,30,36,41,50
DXT-2000 200-2000 1177,10,15,20,30,36,41,50
DXT-5000 400-5000 1177,10,15,20,30,36,41,50
DXT-10K 2,5-10 daN 1177,10,15,20,30
DXT-20K-L 5-20 daN 1177,10,15,20
D'autres gammes de tension, largeur de tête et étalonnage matériel sont disponibles sur demande. Autre unité disponible comme g et kg .
* Etalonnage Schmidt avec film ou ruban texile suivant la plage de tension et la taille du rouleau
**Distance entre deux rouleaux
Un étalonnage spécial en utilisant des échantillons du matériel du client est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Options
Code A: Amortisseur airCode L: Levier spécialCode M: Pointeur de mémoire

Cet amortisseur air mécanique réglable est recommandé pour des applications dans lesquelles apparaissent de grandes fluctuations de la tension mesurée comme dans les bobinoirs et les machines d’enroulements.
Cela permet de garantir des valeurs de tension stables sur l’échelle.

Facilite l’acquisition du matériau en mouvement lors de la mesure de hautes tensions.
Il permet de réduire la force nécessaire pour étendre les roulements extérieurs : recommandé pour des plages de tension de 10 daN et plus.

Maintient la plus haute valeur mesurée (PEAK).
Disponible pour des tensiomètres mécaniques.

Amortisseur airLevier spécialPointeur de mémoire

Kit complet
Pièces livrées :
Tensiomètre avec mallette de transport et manuel d'utilisation en anglais ou allemand selon la demande.

Spécifications
Etalonnage : Suivant la procédure d'usine Schmidt
Précisions : ± 1 % de l'échelle complète ou ± 1 graduation sur le cadran
Diamètre du cadran : 41 mm
Plage de température : 10-45 ºC
Humidité de l'air : 85 % RH, max.
Matériau du boîtier : Aluminium moulé
Dimensions : 188 x 85 x 45 mm (L x l x H)
Poids net (brut) : App 520 g (1300 g)

Rouleaux
Code Matériau du roulement Vitesse de ligne
Code : Standard
