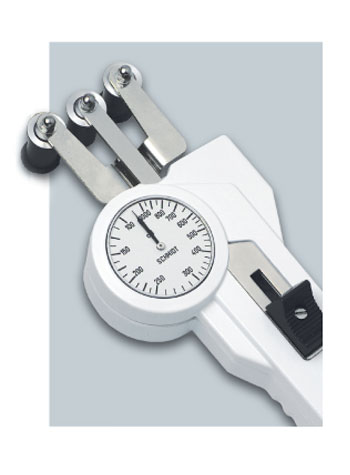

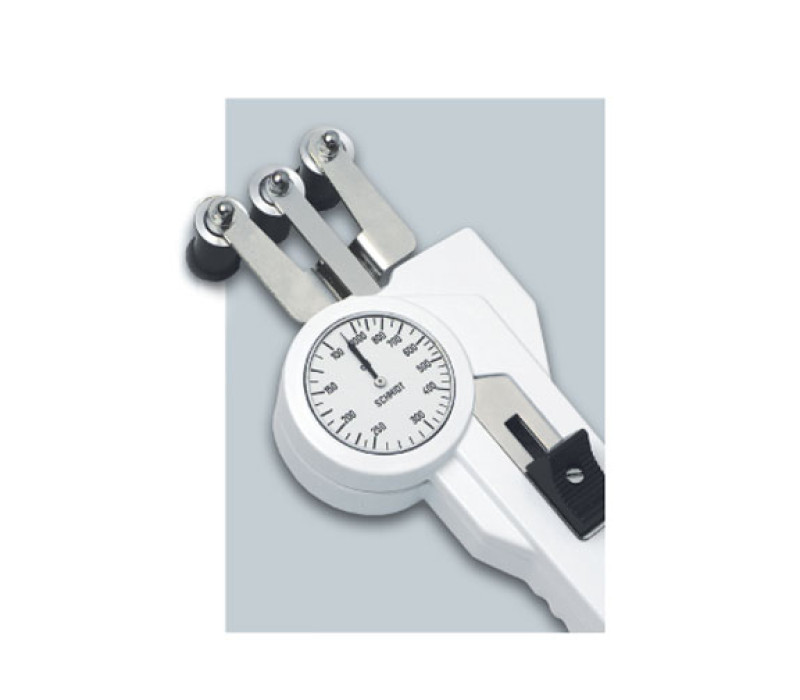

DXT Tensiomètre avec roulements cylindriques pointant loin de l'utilisateur

Tensiomètre pour mesurer tous types de rubans et de bandes, comme des rubans de textile, des films, des feuilles, des paquets de fibres, etc.

Note : Ce modèle ne comprend pas de compensateur d'épaisseur du matériau ni de guide du filament.

Roulements avec guide extérieur à double brides avec différentes largeurs de 7 à 50 mm (roulement simple bride en option)
Trous de montage intégrés pour la fixation de l'intallation pour des mesures de tension en continue
Roulement à billes, rouleaux pour bande
Cadran de 41 mm de diamètre
Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
Support pour doigt spécial situé à l'arrière pour réduire les efforts pour déplacer l'ensemble du roulement extérieur
L'opérateur voit tout en même temps :
- les roulements de guidage
- le matériel mesuré
- les valeurs
Chaque instrument est étalonné individuellement pour la plus grande des précisions.
Boîtier en aluminium robuste
Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

Pièces livrées :
Tensiomètre avec mallette de transport et manuel d'utilisation en anglais ou allemand selon la demande.

Etalonnage :	Suivant la procédure d'usine Schmidt
Précisions :	± 1 % de l'échelle complète ou ± 1 graduation sur le cadran
Diamètre du cadran :	41 mm
Plage de température :	10-45 ºC
Humidité de l'air :	85 % RH, max.
Matériau du boîtier :	Aluminium moulé
Dimensions :	188 x 85 x 45 mm (L x l x H)
Poids net (brut) :	App 520 g (1300 g)

Plages de tension

Model	Ranges	Largeur de la tête de mesure* en mm	Largeurs du rouleau en mm
DXT-50	10-50	57	7
DXT-120	20-120	57	7,10,15,20,30
DXT-200	20-200	57	7,10,15,20,30
DXT-400	20-400	57	7,10,15,20,30
DXT-1000	100-1000	57	7,10,15,20,30,36,41,50
DXT-2000	200-2000	117	7,10,15,20,30,36,41,50
DXT-5000	400-5000	117	7,10,15,20,30,36,41,50
DXT-10K	2,5-10 daN	117	7,10,15,20,30
DXT-20K-L	5-20 daN	117	7,10,15,20
D'autres gammes de tension, largeur de tête et étalonnage matériel sont disponibles sur demande. Autre unité disponible comme g et kg . * Etalonnage Schmidt avec film ou ruban texile suivant la plage de tension et la taille du rouleau **Distance entre deux rouleaux Un étalonnage spécial en utilisant des échantillons du matériel du client </b> est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage <b>SCHMIDT</b>. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Produits

Article	Nom du produit	Prix	Quantité	Action
136697	DXT-120-7 Tension Meter 20-120 cN
137304	DXT-120-10 Tension Meter 20-120 cN
136565	DXT-200-7 Tension Meter 20-200 cN
137305	DXT-200-10 Tension Meter 20-200 cN
136096	DXT-400 Tension Meter 20-400 cN
136097	DXT-1000 Tension Meter 100-1000 cN
139797	DXT-2000-7 Tension Meter 200-2000 cN
136755	DXT-2000-50 Tensiomètre 200-2000 cN
133260	DXT-5000 Tensiomètre 400-5000 cN
138883	DXT-5000-50 Tensiomètre 400-5000 cN avec galet 50 mm

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande
