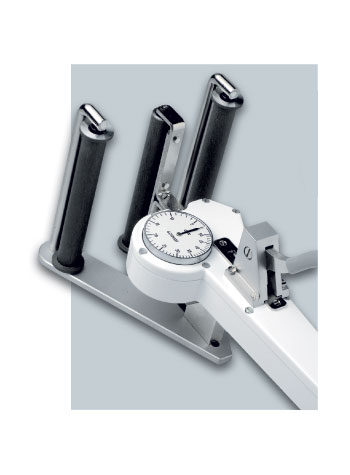

DXR Tensiomètre avec support pour roulement spécial


Fabriqué en AllemagneTensiomètre pour mesurer tous types de rubans et de bandes, comme des rubans de textile, des films, des feuilles, des paquets de fibres, etc.

Les rouleaux à double brides pour des toiles étroites inférieures à 100 mm permettent un meilleur guide du filament.

Note : Ce modèle ne comprend pas de guide de filament ni de compensateur de l'épaisseur du matériau.

Caractéristiques
  • Roulements avec guide extérieurs à double brides de largeur de 50 mm ou de 100 mm (roulements à simple bride en option)
  • Roulement à bille, roulements pour bande
  • Cadran de 41 mm de diamètre
  • Le mécanisme de déplacement du roulement permet la prise facile du matériau en mouvement
  • L'opérateur voit tout en même temps :
    - les roulements des guides
    - le matériau mesuré
    - les valeurs
  • Chaque instrument est étalonné individuellement pour la plus grande précision.
  • Boîtier en aluminium robuste

Plages de tension
ModelRanges Largeur de la tête ** en mmLargeur des rouleaux mm
DXR-2000 200-2000 12550, 100
DXR-5000 400-5000 12550, 100
DXR-10K-L 2,5-10 daN 12550, 100
DXR-20K-L 5-20 daN 20050, 100
DXR-30K-L 5-30 daN 20050, 100
DXR-50K-L 5-50 daN 20050, 100
D'autres gammes de tension, largeur de tête et étalonnage matériel sont disponibles sur demande. Autre unité disponible comme g et kg .
* Etalonnage Schmidt avec film ou ruban texile suivant la plage de tension et la taille du rouleau
**Distance entre deux rouleaux
Un étalonnage spécial en utilisant des échantillons du matériel du client est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

DXR Dial Faces

Produits associés

Roulement de guidage
Largeur du roulement vitesse linéaire
...m/min
Matériau du roulement
50 mm 1000 Aluminium avec revêtement dur
100 mm 1000 Aluminium avec revêtement dur

Options
Levier (L)

Un mécanisme, robuste, à levier déplace les roulements extérieurs pour une prise facile du filament en mouvement. Recommandé pour les modèles de 10 Kg ou plus.
Aiguille mémoire (M)

Conçue pour maintenir la valeur maximale lorsque les tensions fluctuent. Remise à zéro manuellement en appuyant sur le bouton situé au centre du cadran.

Kit complet
Pièces incluses :
Tensiomètre dans une mallette en plastique rigide avec protection en mousse, manuel d'utilisation en anglais ou allemand selon la demande

Spécifications
Etalonnage :Suivant la procédure d'usine Schmidt
Précisions :± 1 % de l'échelle complète ou ± 1 graduation sur l'écran
Diamètre du cadran :41 mm
Vitesse maximale :1000 m/min
Plage température :10-45 ºC
Humidité de l'air :85 % RH, max.
Matériau du boîtier :Aluminium moulé
Dimensions :188 x 85 x 45 mm (L x l x H)
Poids net (brut) :App 980 g (2200 g)
