Tensiomètre analogique DXR pour rubans et bandes avec rouleaux larges

DXR Tensiomètre analogique pour rubans et bandes

Tensiomètre mécanique analogique pour rubans, bandes textiles, films, feuilles et autres matériaux plats

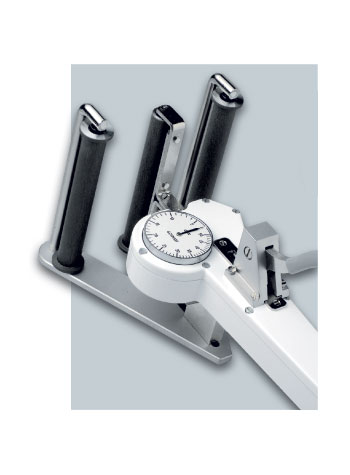

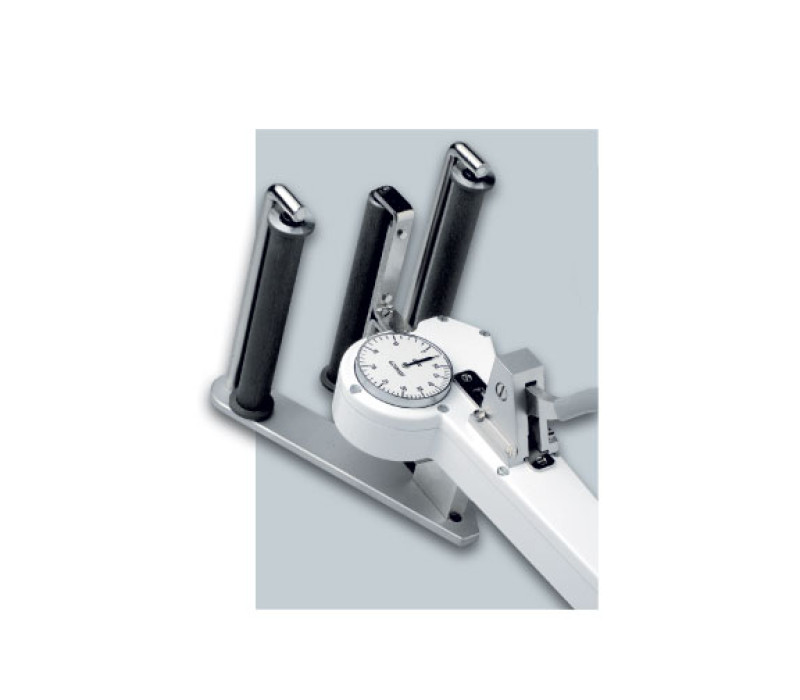

Le DXR est un tensiomètre mécanique portatif destiné à mesurer la tension en défilement des rubans, bandes textiles, films, feuilles, faisceaux de fibres et autres matériaux plats similaires.

Les rouleaux cylindriques pour bandes, supportés des deux côtés, assurent une configuration de mesure robuste, tandis que les rouleaux guides extérieurs à double flasque facilitent le guidage du matériau en défilement. Le mécanisme de déplacement des rouleaux simplifie l'insertion et le retrait du matériau pendant la mesure.

La largeur des rouleaux est choisie en fonction du matériau à mesurer. Le DXR est disponible avec des rouleaux de 50 mm ou 100 mm. La largeur souhaitée est précisée lors de la demande de devis et les rouleaux ne sont pas interchangeables par l'utilisateur.

Remarque pratique : Le DXR ne comprend ni guide-fil séparé ni compensateur d'épaisseur du matériau.

Cadran analogique mécanique réagissant rapidement aux variations et fluctuations de tension
Rouleaux guides extérieurs à double flasque, supportés des deux côtés, pour faciliter le guidage du matériau en défilement
Rouleaux pour bandes montés sur roulements à billes pour un défilement fluide du matériau
Mécanisme de déplacement des rouleaux facilitant l'insertion et le retrait du matériau en défilement
Rouleaux guides, matériau mesuré et valeur de tension restent visibles par l'opérateur
Chaque instrument est étalonné individuellement selon la procédure d'usine
Cadran analogique de 41 mm pour une lecture directe et claire
Boîtier robuste en aluminium moulé sous pression

Tensiomètre DXR (équipé du levier spécial Code L sur les modèles -L)
Mallette de transport
Mode d'emploi en anglais ou en allemand
Certificat de conformité à la commande 2.1 selon EN 10204

Plages de mesure	DXR-2000 : 200–2000 cN DXR-5000 : 400–5000 cN DXR-10K-L : 2,5–10 daN DXR-20K-L : 5–20 daN DXR-30K-L : 5–30 daN DXR-50K-L : 5–50 daN
Largeur de la tête de mesure	DXR-2000 / DXR-5000 / DXR-10K-L : 135 mm DXR-20K-L / DXR-30K-L / DXR-50K-L : 200 mm
Largeur des rouleaux	50 ou 100 mm
Matériau des rouleaux	Aluminium à revêtement dur
Vitesse linéaire maximale	1000 m/min
Étalonnage	Selon la procédure d'usine
Précision	±1 % de la pleine échelle ou ±1 graduation
Diamètre du cadran	41 mm
Plage de température	10–45 °C
Humidité relative	85 % HR max.
Matériau du boîtier	Aluminium moulé sous pression
Dimensions du boîtier	188 × 85 × 45 mm (L × l × H)
Poids net (brut)	Env. 980 g (2200 g)

Options

Code L levier spécial	Réduit l'effort nécessaire pour déplacer les rouleaux guides extérieurs lors de l'insertion ou du retrait du matériau à des tensions plus élevées. Monté de série sur les modèles DXR-10K-L, DXR-20K-L, DXR-30K-L et DXR-50K-L ; disponible sur demande pour les DXR-2000 et DXR-5000.
Code M aiguille mémoire	Mémorise la valeur maximale mesurée (PEAK). Disponible sur demande.
Code CF revêtement Topocrom® des rouleaux	Revêtement spécial des rouleaux pour fibre de carbone. Disponible avec des rouleaux de 50 mm ; 100 mm sur demande.
Autres matériaux et revêtements de rouleaux	D'autres matériaux et revêtements de rouleaux, notamment le revêtement antiadhésif Code AH, sont disponibles sur demande.
Certificat de contrôle 3.1 selon EN 10204	Certificat de contrôle 3.1 avec rapport d'étalonnage disponible sur demande.

Largeur des rouleaux

Chaque modèle DXR est disponible avec des rouleaux de 50 mm ou 100 mm de largeur. Indiquez la largeur des rouleaux souhaitée lors de votre demande de devis.

Modèle	Plage de mesure	Largeur de la tête de mesure	Largeur des rouleaux
DXR-2000	200–2000 cN	135 mm	50 mm ou 100 mm
DXR-5000	400–5000 cN	135 mm	50 mm ou 100 mm
DXR-10K-L	2,5–10 daN	135 mm	50 mm ou 100 mm
DXR-20K-L	5–20 daN	200 mm	50 mm ou 100 mm
DXR-30K-L	5–30 daN	200 mm	50 mm ou 100 mm
DXR-50K-L	5–50 daN	200 mm	50 mm ou 100 mm

Le revêtement Topocrom de code CF pour la fibre de carbone est fourni avec des rouleaux de 50 mm ; des rouleaux de 100 mm sont disponibles sur demande. D'autres revêtements de rouleaux sont disponibles sur demande.

Produits

Article	Nom du produit	Prix	Quantité	Action
139346	DXR-2000_Tensiomètre analogique 200-2000 cN
137297	DXR-5000_Tensiomètre analogique 400-5000 cN
135503	DXR-10K-L_Tensiomètre analogique 2,5-10 daN
135504	DXR-20K-L_Tensiomètre analogique 5-20 daN
135401	DXR-30K-L_Tensiomètre analogique 5-30 daN
137298	DXR-50K-L_Tensiomètre analogique 5-50 daN

Accessoires

Article	Nom du produit	Prix
136966	Code EM1_Étalonnage à partir d'un échantillon fourni par le client
130472	Code L_Levier spécial
130570	Code M_Aiguille mémoire
133877	100 mm_Rouleaux en aluminium à revêtement dur - 1000 m/min
133261	50 mm_Rouleaux en aluminium à revêtement dur - 1000 m/min
133421	Code CF Revêtement spécial Topocrom® pour fibre de carbone
140726	CIC-E-TENSION_Certificat d'étalonnage pour les nouveaux instruments	€ 94,00

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande

Voir le panier Commandez

DXR Tensiomètre analogique pour rubans et bandes

Caractéristiques

Spécifications

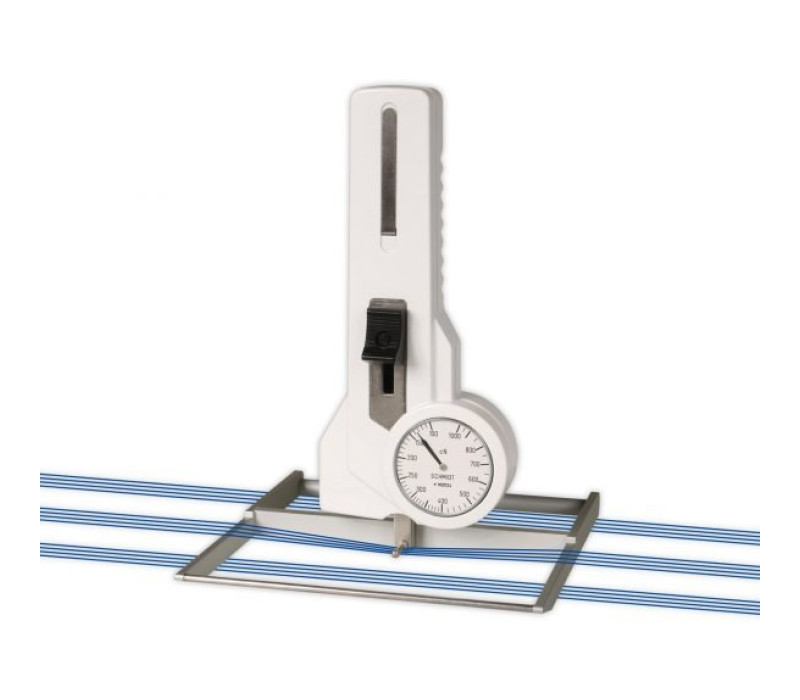

DXK Tensiomètre pour fils de chaîne
