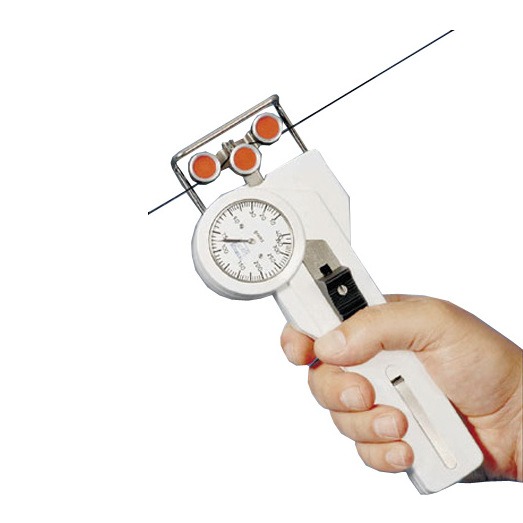

DX2 Tensiomètre


Fabriqué en AllemagneUn mouvement de précision d'horlogerie, un choix de roulements à billes ainsi qu’un boîtier en aluminium moulé font du DX2, un appareil idéal pour les applications, les plus difficiles, dans le domaine de la production de plancher.

Des trous de montage intégrés pemettent de le fixer pour une utilisation en ligne en continue.

Le compensateur d'épaisseur du matériau augmente la précision lors de l'utilisation de filaments de diamètres différents. (Standard pour le modèle DX2-SP et pour les gammes supérieures).

Caractéristiques
  • Fonctionne avec le pouce, mécanisme de déplacement du rouleau et guide exclusif qui guide automatiquement le filament en mouvement sur les rainures en V afin d’éviter les cassures et les accrocs.
  • Le chargement frontal du filamant permet à l'opérateur d'observer en même temps le matériau en mouvement, les roulements et le cadran.
  • Chaque instrument DX2 est individuellement étalonné pour la plus grande des précisions.
  • Diamètre du cadran de 41 mm.
  • Les DX2 en aluminium dur, les rouleaux à rainures en V sont conçus pour des vitesses jusqu’à 2000 m/min ou, en option, jusqu’à 5000 m/min
  • Support pour doigts : nous recommendons de placer le support pour doigts pour les gammes de haute tension (inclus)

Plages de tension
Model Ranges Largeur de la tête de mesure* mmMatériau étalonné Schmidt **MTC ***
DX2-50 10-50 cN 66PA: 0,12 mm Ønon
DX2-120 20-120 cN 66PA: 0,12 mm Ønon
DX2-200 20-200 cN 66PA: 0,12 mm Ønon
DX2-400 20-400 cN 66PA: 0,20 mm Ønon
DX2-1000 50-1000 cN 66PA: 0,30 mm Øoui
DX2-2000 200-2000 cN 116PA: 0,50 mm Øoui
DX2-5000 400-5000 cN 116PA: 0,80 mm Øoui
DX2-8000 1-8 daN 116PA: 1,00 mm Øoui
DX2-10K 2,5-10 daN 116PA: 1,00 mm Øoui
DX2-20K-L 5-20 daN 216PA: 1,50 mm Øoui
D'autres gammes de tension sont disponibles sur demande. Autre unité disponible comme g ou kg.
* dépendant du modèle, soit largeur du guide du filament ou soit la distance extérieur entre les guides extérieurs de roulements
** Approprié pour 95% des applications - PA = Polyamide Monofilament
*** MTC = Material Thickness Compensator- compensation de l'épaisseur du matériel.
Un étalonnage spécial en utilisant des échantillons du matériel du client est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Options
Code A: Amortisseur airCode L: Levier spécialCode M: Pointeur de mémoire

Cet amortisseur air mécanique réglable est recommandé pour des applications dans lesquelles apparaissent de grandes fluctuations de la tension mesurée comme dans les bobinoirs et les machines d’enroulements.
Cela permet de garantir des valeurs de tension stables sur l’échelle.

Facilite l’acquisition du matériau en mouvement lors de la mesure de hautes tensions.
Il permet de réduire la force nécessaire pour étendre les roulements extérieurs : recommandé pour des plages de tension de 10 daN et plus.

Maintient la plus haute valeur mesurée (PEAK).
Disponible pour des tensiomètres mécaniques.

Amortisseur airLevier spécialPointeur de mémoire

Produits associés

Kit complet
Le tensiomètre DX2 est livré comme un set complet comprenant le mesureur ainsi que le manuel d'utilisation, le tout, dans une mallette de transport en plastique dur avec mousse de protection.

Spécifications
Etalonnage : Suivant la procédure d'usine Schmidt
Précision : ±1% de l'échelle complète ou ± 1 graduation sur le cadran
Diamètre du cadran : 41 mm
Plage de température : 10-45 ºC
Humidité de l'air : 85 % RH, max.
Boîtier : Aluminium moulé
Dimensions du boîtier : 188 x 85 x 45 mm (L x l x H)
Poids net (brut) : Jusqu'au DX2-10K, approx. 470 g (1000 g)
DX2-20K-L, approx. 580 g (2000 g)
Vitesse maximale : 2000 m/min (Standard)
2500 m/min (U)
