DX2 Tensiomètre

DX2 Tensiomètre

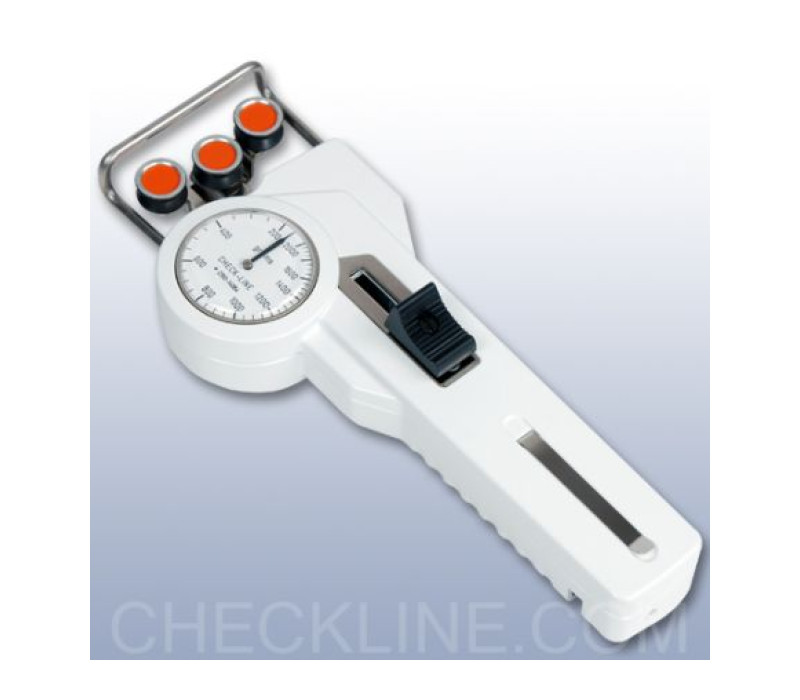

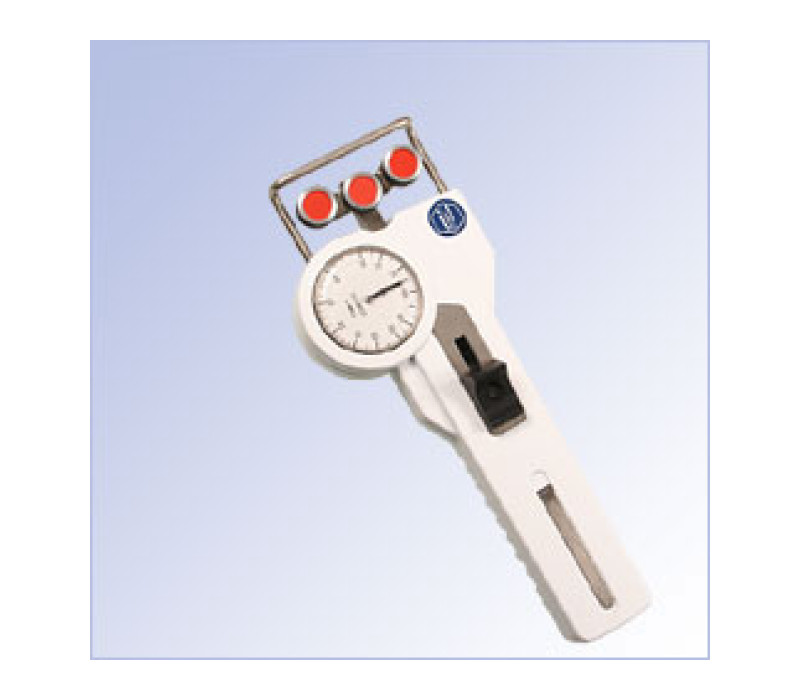

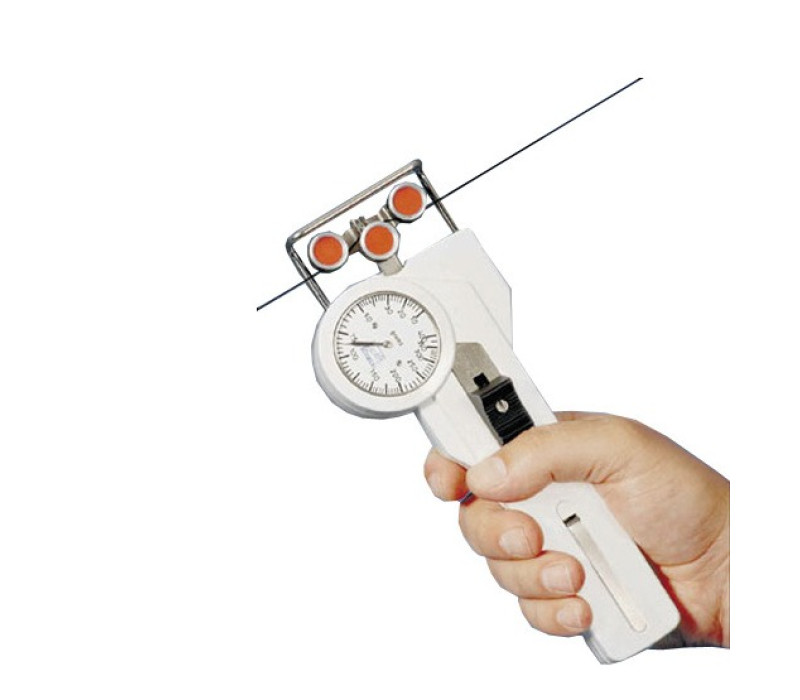

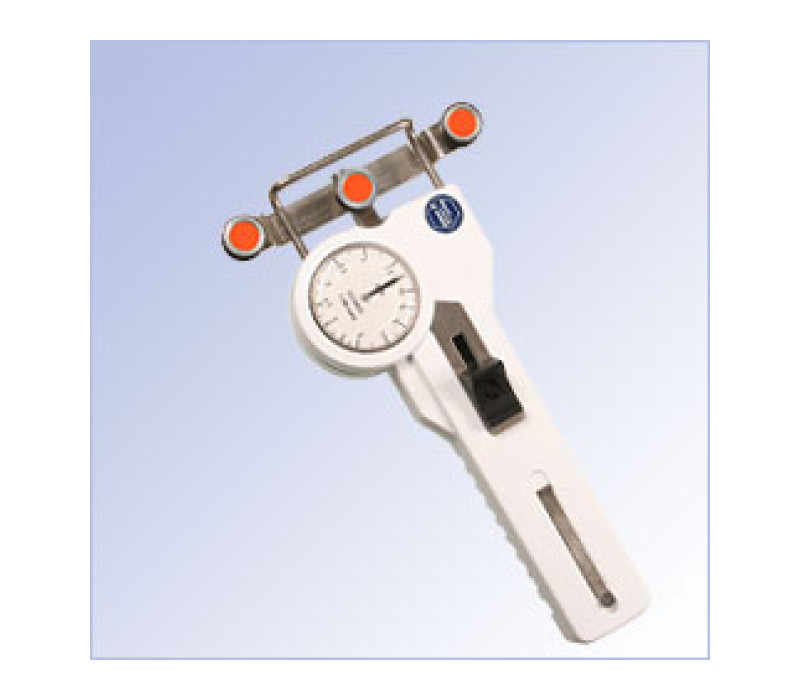

Un mouvement de précision d'horlogerie, un choix de roulements à billes ainsi qu’un boîtier en aluminium moulé font du DX2, un appareil idéal pour les applications, les plus difficiles, dans le domaine de la production de plancher.

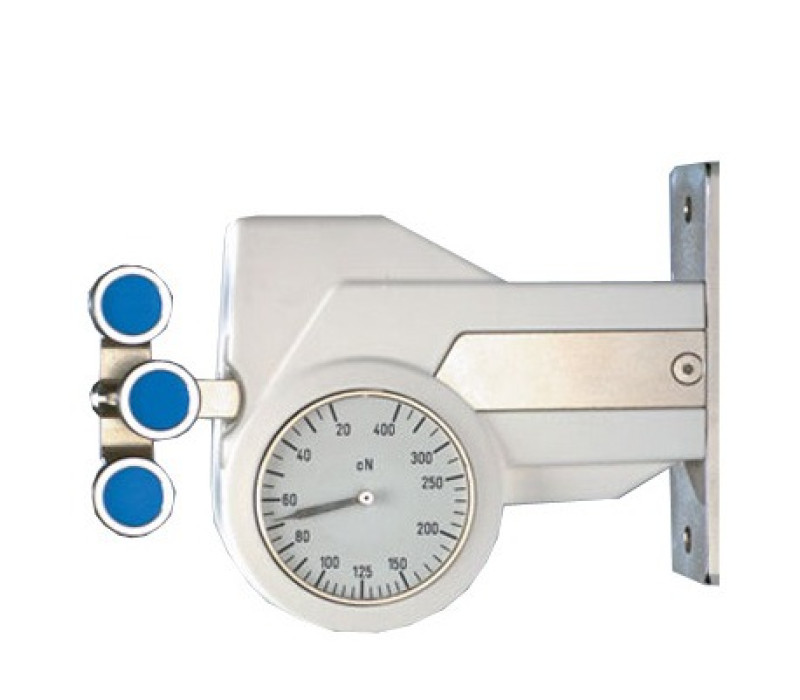

Des trous de montage intégrés pemettent de le fixer pour une utilisation en ligne en continue.

Le compensateur d'épaisseur du matériau augmente la précision lors de l'utilisation de filaments de diamètres différents. (Standard pour le modèle DX2-SP et pour les gammes supérieures).

Demandez le prix >>

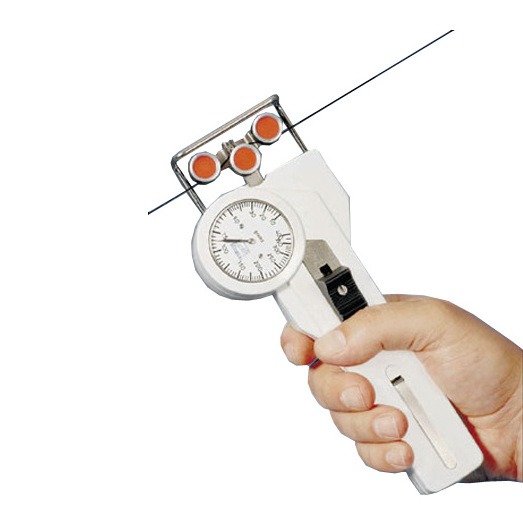

Fonctionne avec le pouce, mécanisme de déplacement du rouleau et guide exclusif qui guide automatiquement le filament en mouvement sur les rainures en V afin d’éviter les cassures et les accrocs.

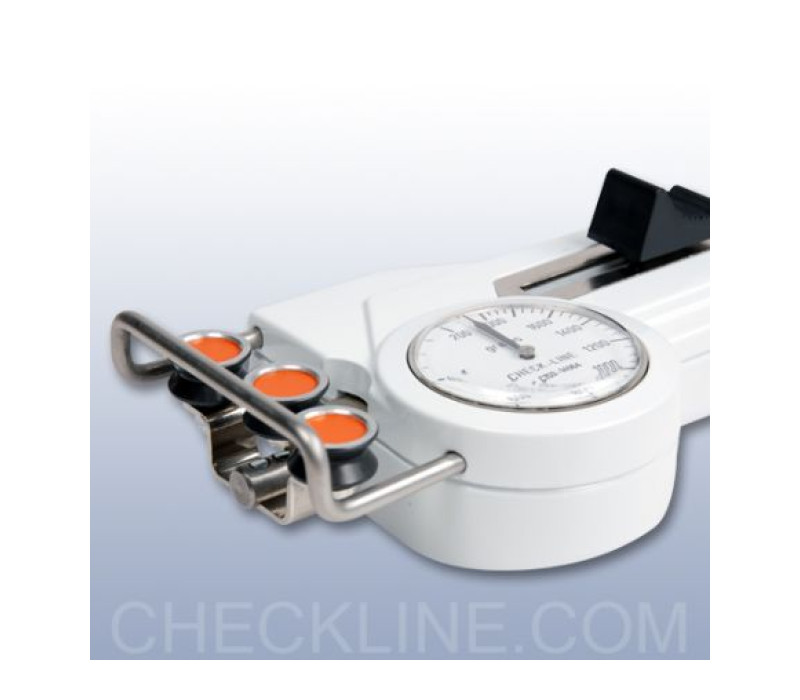

Le chargement frontal du filamant permet à l'opérateur d'observer en même temps le matériau en mouvement, les roulements et le cadran.
Chaque instrument DX2 est individuellement étalonné pour la plus grande des précisions.

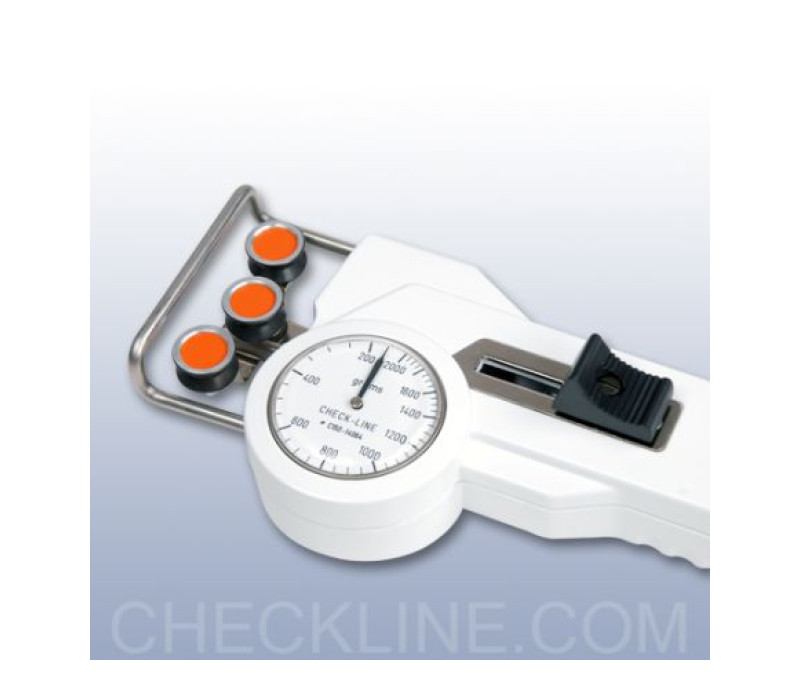

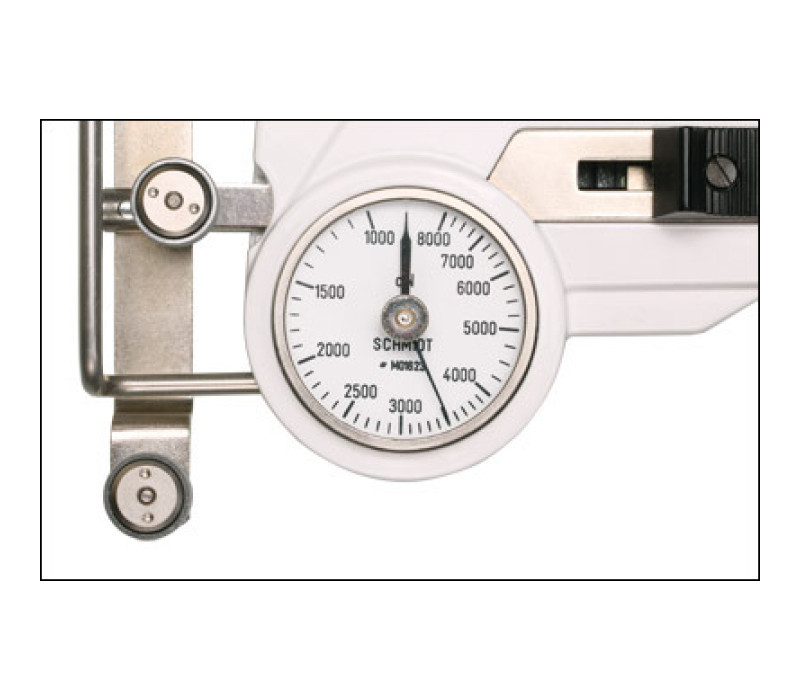

Diamètre du cadran de 41 mm.
Les DX2 en aluminium dur, les rouleaux à rainures en V sont conçus pour des vitesses jusqu’à 2000 m/min ou, en option, jusqu’à 5000 m/min
Support pour doigts : nous recommendons de placer le support pour doigts pour les gammes de haute tension (inclus)

Plages de tension

Model	Ranges	Largeur de la tête de mesure* mm	Matériau étalonné Schmidt **	MTC ***
DX2-50	10-50 cN	66	PA: 0,12 mm Ø	non
DX2-120	20-120 cN	66	PA: 0,12 mm Ø	non
DX2-200	20-200 cN	66	PA: 0,12 mm Ø	non
DX2-400	20-400 cN	66	PA: 0,20 mm Ø	non
DX2-1000	50-1000 cN	66	PA: 0,30 mm Ø	oui
DX2-2000	200-2000 cN	116	PA: 0,50 mm Ø	oui
DX2-5000	400-5000 cN	116	PA: 0,80 mm Ø	oui
DX2-8000	1-8 daN	116	PA: 1,00 mm Ø	oui
DX2-10K	2,5-10 daN	116	PA: 1,00 mm Ø	oui
DX2-20K-L	5-20 daN	216	PA: 1,50 mm Ø	oui
D'autres gammes de tension sont disponibles sur demande. Autre unité disponible comme g ou kg. * dépendant du modèle, soit largeur du guide du filament ou soit la distance extérieur entre les guides extérieurs de roulements Approprié pour 95% des applications - PA = Polyamide Monofilament * MTC = Material Thickness Compensator- compensation de l'épaisseur du matériel. <b>Un étalonnage spécial en utilisant des échantillons du matériel du client </b> est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage <b>SCHMIDT</b>. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Product options

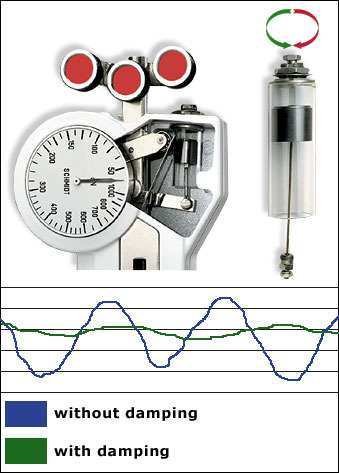

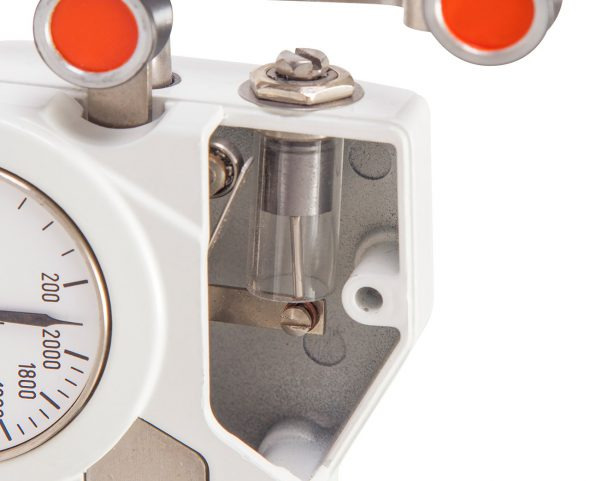

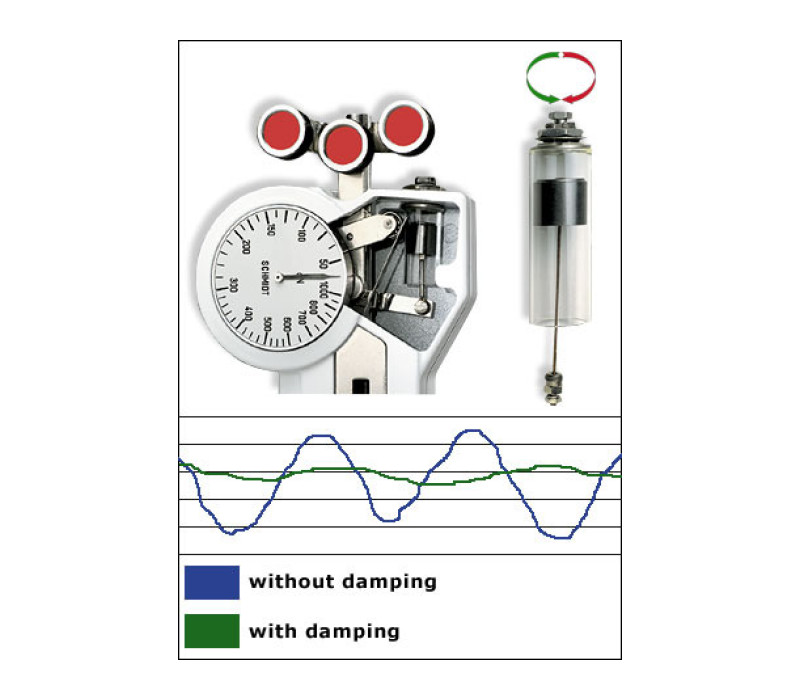

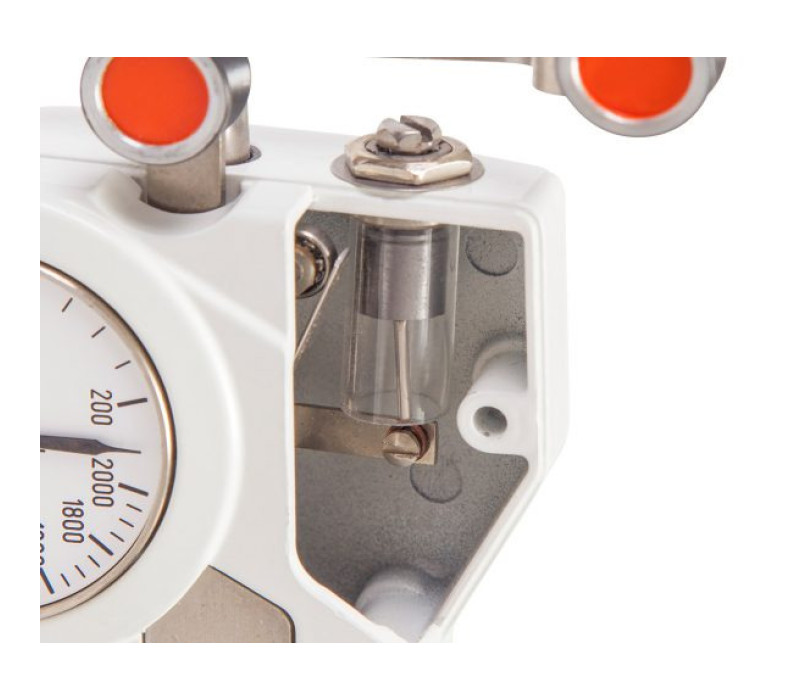

Code A: Amortisseur air

Cet amortisseur air mécanique réglable est recommandé pour des applications dans lesquelles apparaissent de grandes fluctuations de la tension mesurée comme dans les bobinoirs et les machines d’enroulements. Cela permet de garantir des valeurs de tension stables sur l’échelle.

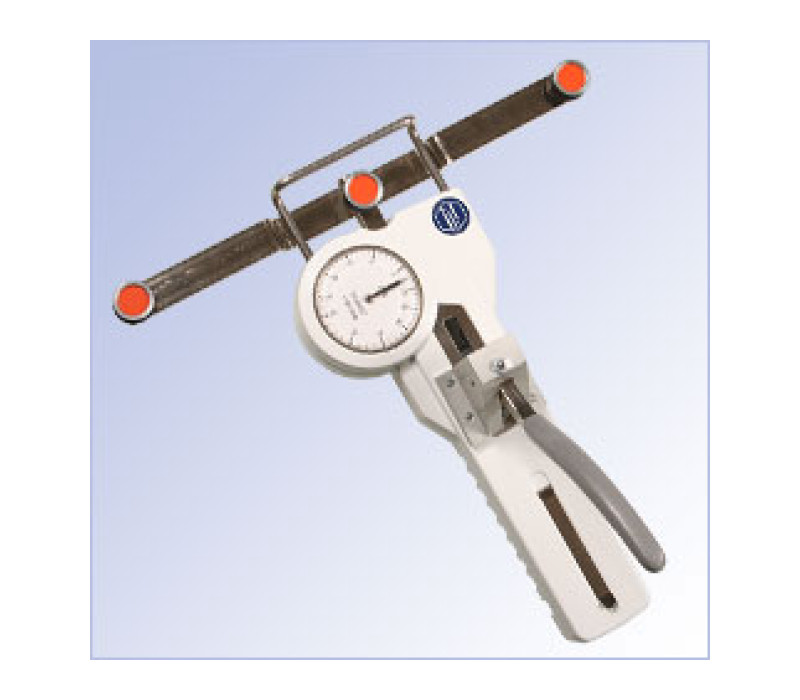

Code L: Levier spécial

Facilite l’acquisition du matériau en mouvement lors de la mesure de hautes tensions. Il permet de réduire la force nécessaire pour étendre les roulements extérieurs : recommandé pour des plages de tension de 10 daN et plus.

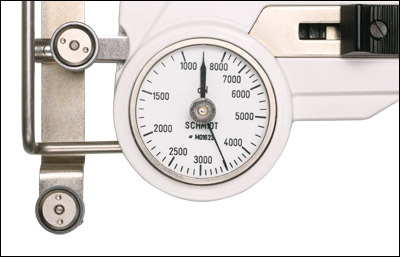

Code M: Pointeur de mémoire

Maintient la plus haute valeur mesurée (PEAK). Disponible pour des tensiomètres mécaniques.

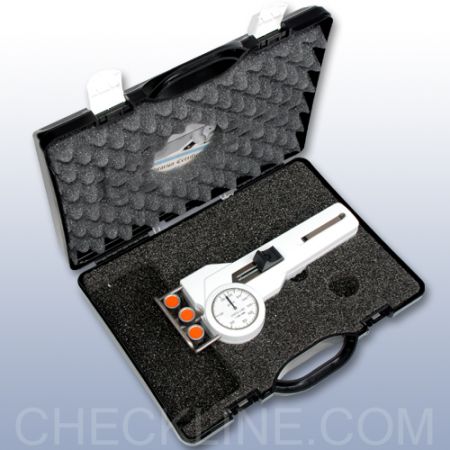

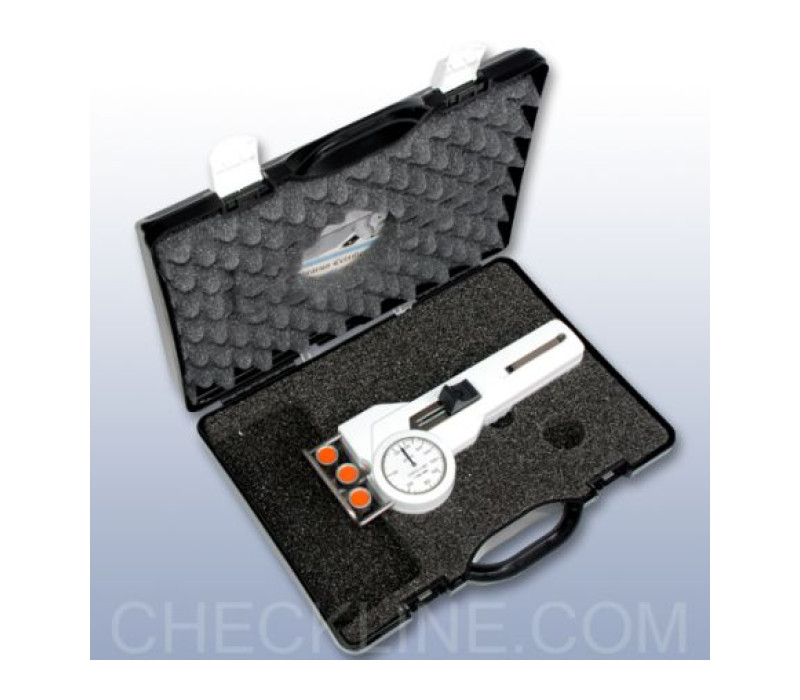

Le tensiomètre DX2 est livré comme un set complet comprenant le mesureur ainsi que le manuel d'utilisation, le tout, dans une mallette de transport en plastique dur avec mousse de protection.

DX2 Fiche Technique

Etalonnage :	Suivant la procédure d'usine Schmidt
Précision :	±1% de l'échelle complète ou ± 1 graduation sur le cadran
Diamètre du cadran :	41 mm
Plage de température :	10-45 ºC
Humidité de l'air :	85 % RH, max.
Boîtier :	Aluminium moulé
Dimensions du boîtier :	188 x 85 x 45 mm (L x l x H)
Poids net (brut) :	Jusqu'au DX2-10K, approx. 470 g (1000 g) DX2-20K-L, approx. 580 g (2000 g)
Vitesse maximale :	2000 m/min (Standard) 2500 m/min (U)

Produits

Article	Nom du produit
132480	DX2-50 - Tension Meter 10-50 cN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
130794	DX2-120 - Tension Meter 20-120 cN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
132500	DX2-200 Tension Meter 20-200 cN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
130393	DX2-400 Tension Meter 20-400 cN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
140439	DX2-400-A Tension Meter 20-400 cN (with Air Damping) - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
125863	DX2-1000 Tension Meter 50-1000 cN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
130031	DX2-2000 Tension Meter 200-2000cN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
126908	DX2-5000 Tension Meter 400-5000cN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
130057	DX2-8000 Tension Meter 1000-8000cN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
134889	DX2-10K Tension Meter 2.5-10 daN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>
130682	DX2-20K-L Tension Meter 5-20 DaN - Précision ±1% de l'échelle complète ou ± 1 graduation sur le cadran ' title='Description'>

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
