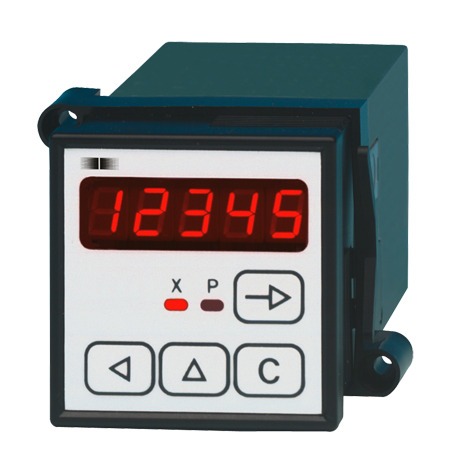

NE210 Compteur multifonctions IVO


Fabriqué en AllemagneLe plus populaire des compteurs multifonctions IVO avec une présélection. Peut être utilisé sur une grande plage d’applications. Il peut être programmé comme compteur de lots, minuteur, relais de temps et plus encore.

Minuteur avec quatre plages de temps différents, fonction de relais de temps avec activation et désactivation de retard. La valeur de départ peut être programmée. Egalement, le facteur d’échelle peut être programmé.

Schéma
Attribution des broches (Avec sortie relais)

Dimensions

Dimensions Compteurs électroniques IVO NE210


Accessoires

Disponibles, en option, pour le compteur NE210 :
Z 118.033 Plaque d'adaptation pour montage de vis
Z 118.034 Plaque d'adaptation pour fixation de serrage du support
Z 118.035 Plaque d'adaptation pour fixation de serrage du support avec grande plaque frontale
Voir ci-dessous pour les dimensions...

Spècifications

Affichage :
Ecran LED 7 segments
affichage de la valeur réelle avec 5 chiffres, 7.6 mm de hauteur
Le point décimal peut être programmé
Suppression du zéro
Fonctionnement, clavier :
Membrane frontale avec touches à faible course
Dimensions frontales :
Boitier DIN 48 x 48 mm
Montage :
Installation frontale
Fixation :
Fixation du cadre
Poids :
Version AC : env. 260 g
Version DC : env. 140 g
Type de connexion :
Borniers à vis
Grille 5.08 mm
Section transversale du noyau :
Max. 1.5 mm2
Matériau du boitier :
Polycarbonate noir, UL 94V-0
Matériau de la membrane :
Polyester
Température ambiante :
0...+ 50 °C
Température de stockage :
-20...+ 70 °C
Humidité relative :
Humidité relative max. 80 %, à 25 °C, non condensée
Protection :
Frontal : IP 65 à DIN 40050
Note générale :
EN 61010 Partie 1
- Classe II de protection
- Protection surtension categ. II
- Facteur 2 de contamination
Immunité interférence :
EN 50082-2
Interférence émise :
EN 50081-1
Tension d'alimentation :
Choix de deux tensions (AC) via un commutateur sur l’appareil. Lorsqu’il est livré, la tension la plus grande doit être réglée.
115 ±10 % / 230 VAC + 6 / -10 % (50 / 60 Hz)
24 / 48 VAC ± 10 % (50 / 60 Hz)
24 VDC ± 10 %, 5 % ondulation résiduelle
Consommation puissance :
7 VA, 4.5 W
Alimentation du capteur :
12...26 VDC / 50 mA
Entrées du signal :
Entrées optocoupleur
Entrée A / B compteur
- courant de commande 9...16 mA
- courant de déclenchement < 0.5 mA
- résistance d’entrée 1.65 kOhm
Entrée initialisation
- courant de commande 5...8 mA
- courant de déclenchement < 0.5 mA
- résistance d’entrée 3.3 kOhm
Peut être codée comme PNP / NPN via bretelle câblée vers bornier à vis.
Fréquence de comptage d'entrée :
Réglable de 15 Hz, 10 kHz via DIP
Sorties du signal :
Peuvent être programmées comme des signaux momentanés ou permanents
La durée d’impulsion peut être programmée 0.01...99.99 s, tolérance : + 0.01 s
Sorties signal relais :
1 relais flottant comme contact inverseur
Suppression de l’allumage interne
Le relais peut être programmé dans une logique de sortie inversée
Commutateur max. 250 Volt VAC/110 VDC
Puissance max. du commutateur 1 A
Capacité max. du commutateur 150 VA /30 W
Sortie électronique :
Transistor commutateur NPN
- tension max. commutation + 35 V
- puissance max. commutation 50 mA
Transistor commutateur PNP
- tension max. commutation 12...24 VDC
avec fonctionnement AC, selon la charge
- puissance max. commutation 50 mA pour un fonctionnement DC
- puissance max. commutation 10 mA pour un fonctionnement AC
Stockage des données :
> 10 ans via EEPROM
Modes de fonctionnement :
A programmer en addition ou soustraction via commutateur DIP
Mode de comptage des entrées du signal A / B :
UP / DOWN, A - B, A + B, A 90° B x1, A 90° B x2, A 90° B x4
Température ambiante :
0...+ 50 °C
Température de stockage :
-20...+ 70 °C
Humidité relative :
Humidité relative max. 80 %, à 25 °C, non condensée
Protection :
Frontal : IP 65 à DIN 40050
Note générale :
EN 61010 Partie 1
- Classe II de protection
- Protection surtension categ. II
- Facteur 2 de contamination
Immunité interférence :
EN 50082-2
Interférence émise :
EN 50081-1

Sélecteur de modèle


Téléchargements


Achetez maintenant

Produits


Nom du produit
Prix
Quantité
NE210.011AXA1 IVO Electronic Preset counter 24/48 VAC
€ 257,00

NE210.012AXA1 IVO Electronic Preset counter 85-265 VAC
€ 257,00

NE210.013AXA1 IVO Electronic Preset counter 24 VDC
€ 238,00

NE210.021AXA1 IVO Electronic Preset counter 24/48 VAC
€ 257,00

NE210.022AXA1 IVO Electronic Preset counter 85-265 VAC
€ 257,00

NE210.023AXA1 IVO Electronic Preset counter 24 VDC
€ 238,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible , Pré-commande de 1-2 semaine(s) , commande spéciale, sur demande

Si le modèle souhaité ne figure pas dans la liste de prix, veuillez nous en faire sa demande
