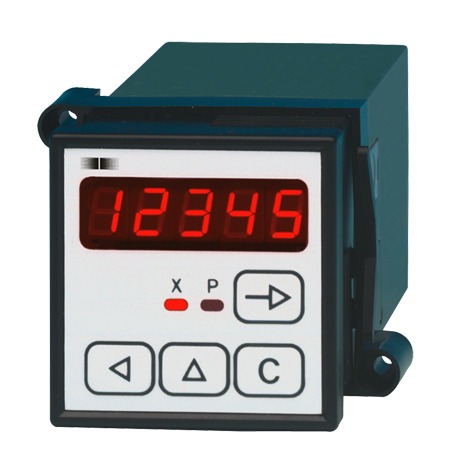

Le plus populaire des compteurs multifonctions IVO avec une présélection. Peut être utilisé sur une grande plage d’applications. Il peut être programmé comme compteur de lots, minuteur, relais de temps et plus encore.
| Affichage : | Ecran LED 7 segments affichage de la valeur réelle avec 5 chiffres, 7.6 mm de hauteur Le point décimal peut être programmé Suppression du zéro |
| Fonctionnement, clavier : | Membrane frontale avec touches à faible course |

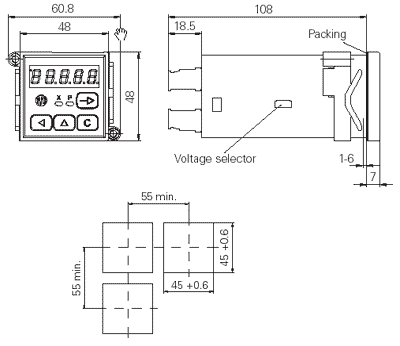

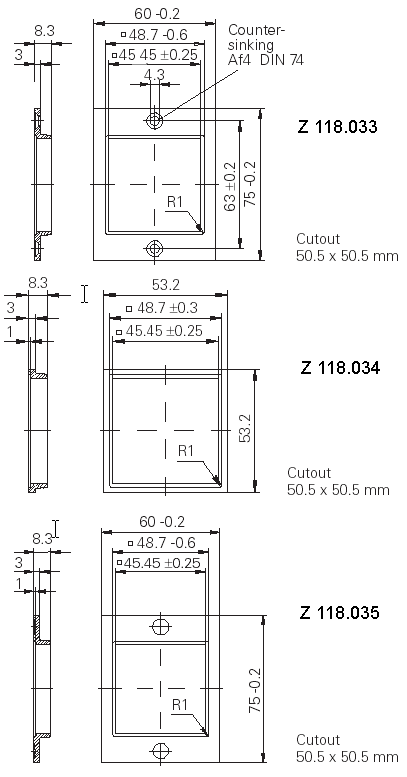

| Dimensions frontales : | Boitier DIN 48 x 48 mm |
| Montage : | Installation frontale |
| Fixation : | Fixation du cadre |
| Poids : | Version AC : env. 260 g Version DC : env. 140 g |
| Type de connexion : | Borniers à vis Grille 5.08 mm |
| Section transversale du noyau : | Max. 1.5 mm2 |
| Matériau du boitier : | Polycarbonate noir, UL 94V-0 |
| Matériau de la membrane : | Polyester |
| Température ambiante : | 0...+ 50 °C |
| Température de stockage : | -20...+ 70 °C |
| Humidité relative : | Humidité relative max. 80 %, à 25 °C, non condensée |
| Protection : | Frontal : IP 65 à DIN 40050 |
| Note générale : | EN 61010 Partie 1 - Classe II de protection - Protection surtension categ. II - Facteur 2 de contamination |
| Immunité interférence : | EN 50082-2 |
| Interférence émise : | EN 50081-1 |
| Tension d'alimentation : | Choix de deux tensions (AC) via un commutateur sur l’appareil. Lorsqu’il est livré, la tension la plus grande doit être réglée. 115 ±10 % / 230 VAC + 6 / -10 % (50 / 60 Hz) 24 / 48 VAC ± 10 % (50 / 60 Hz) 24 VDC ± 10 %, 5 % ondulation résiduelle |
| Consommation puissance : | 7 VA, 4.5 W |
| Alimentation du capteur : | 12...26 VDC / 50 mA |

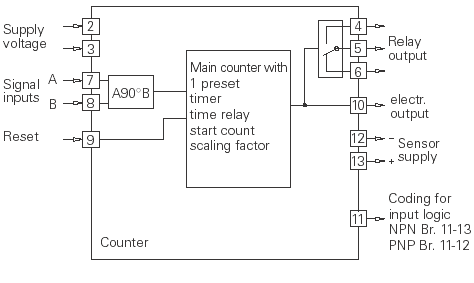

| Entrées du signal : | Entrées optocoupleur Entrée A / B compteur - courant de commande 9...16 mA - courant de déclenchement < 0.5 mA - résistance d’entrée 1.65 kOhm Entrée initialisation - courant de commande 5...8 mA - courant de déclenchement < 0.5 mA - résistance d’entrée 3.3 kOhm Peut être codée comme PNP / NPN via bretelle câblée vers bornier à vis. |
| Fréquence de comptage d'entrée : | Réglable de 15 Hz, 10 kHz via DIP |
| Sorties du signal : | Peuvent être programmées comme des signaux momentanés ou permanents La durée d’impulsion peut être programmée 0.01...99.99 s, tolérance : + 0.01 s |
| Sorties signal relais : | 1 relais flottant comme contact inverseur Suppression de l’allumage interne Le relais peut être programmé dans une logique de sortie inversée Commutateur max. 250 Volt VAC/110 VDC Puissance max. du commutateur 1 A Capacité max. du commutateur 150 VA /30 W |
| Sortie électronique : | Transistor commutateur NPN - tension max. commutation + 35 V - puissance max. commutation 50 mA Transistor commutateur PNP - tension max. commutation 12...24 VDC avec fonctionnement AC, selon la charge - puissance max. commutation 50 mA pour un fonctionnement DC - puissance max. commutation 10 mA pour un fonctionnement AC |
| Stockage des données : | > 10 ans via EEPROM |
| Modes de fonctionnement : | A programmer en addition ou soustraction via commutateur DIP |
| Mode de comptage des entrées du signal A / B : | UP / DOWN, A - B, A + B, A 90° B x1, A 90° B x2, A 90° B x4 |
| Température ambiante : | 0...+ 50 °C |
| Température de stockage : | -20...+ 70 °C |
| Humidité relative : | Humidité relative max. 80 %, à 25 °C, non condensée |
| Protection : | Frontal : IP 65 à DIN 40050 |
| Note générale : | EN 61010 Partie 1 - Classe II de protection - Protection surtension categ. II - Facteur 2 de contamination |
| Immunité interférence : | EN 50082-2 |
| Interférence émise : | EN 50081-1 |
