TSB1 Capteur de tension de bande et de film


Fabriqué en Allemagne5 plages de tension
De 0-100 g à 0-2000 g

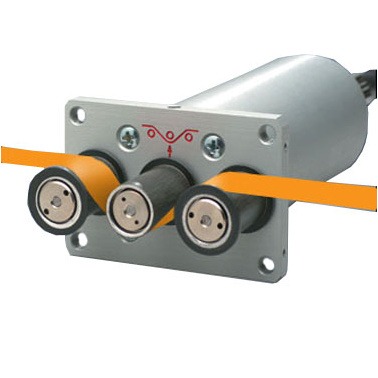

Des roulements cylindriques à double brides sont montés sur billes pour fournir un mouvement sans friction pour les films, rubans et toiles fines jusqu'à 30 mm de largeur. Les capteurs de tension TSB1  offrent des largeurs de roulements de 7, 10, 15, 20 et 30 mm.


Beschikbare Modellen
ModelSpanningsbereik*Breedte meetkop**Rolbreedte:
TSB1-1000 – 100 cN60 mm7, 10, 15, 20 mm
TSB1-2000 – 200 cN60 mm7, 10, 15, 20 mm
TSB1-5000 – 500 cN60 mm7, 10, 15, 20 mm
TSB1-10000 – 1000 cN60 mm7, 10, 15, 20, 30 mm
TSB1-20000 – 2000 cN120 mm7, 10, 15, 20, 30 mm
TSB1-50000 – 5000 cN120 mm7, 10, 15, 20, 30 mm
TSB1-10K0 – 10 daN120 mm7, 10, 15, 20 mm
TSB1-20K0 – 20 daN220 mm7, 10, 15, 20 mm
Andere spanningsbereiken op aanvraag leverbaar.
* SCHMIDT kalibratiemateriaal afhankelijk van spanningsbereik en rolbreedte
** Buitenafmetingen frontplaat

Belangrijk bij uw bestelling:
Gelieve het model en de rolbreedte te vermelden. Kleine buitenste geleidingsrollen met dubbele flens zijn standaard. Alle 3 de rollen kunnen worden uitgerust met één flens, als het te meten materiaal breder is dan de rollen.
Vraag ernaar bij je bestelling. Kalibratie op aangepast materiaal: Als het procesmateriaal aanzienlijk afwijkt van het SCHMIDT-kalibratiemateriaal in diameter, stijfheid of vorm, wordt een speciale kalibratie met behulp van door de klant geleverde monsters aanbevolen. Hiervoor dient een materiaalmonster van ca. 5 m aangeleverd te worden.

Caractéristiques
  • Les roulements sont disponibles en aluminium, chromé et plastique
  • Fréquence de réponse de 100 Hz
  • Jauge de contrainte de grande précision et reproductibilité
  • Câble de connexion optionnel de 1.25 m
  • Sortie 0-1 V DC, proportionnelle à la tension (0-10 V DC, en option)
  • La surface électronique fournit une longue durée de vie

Plages de tension
Model Ranges Espacement entre les roulements extérieurs
TERX-100-YY 0-100 g 60 mm
TERX-200-YY 0-200 g 60 mm
TERX-500-YY 0-500 g 60 mm
TERX-1K-YY 0-1000 g 60 mm
TERX-2K-YY 0-2000 g 120 mm

Produits associés

TD-1-TE Indicateur de tension


  • Valeurs seuils haute et basse configurables par l'utilisateur avec alarme et relais
  • TD-1 fournit une tension régulée de + 5 V DC pour les capteurs SR
  • Sortie analogique 4-20 mA et 0-10 VDC pour l'enregistrement et le contrôle

Plus de détails

TD-1-TE Indicateur de tension

Spécifications
Précision : ± 1.5 % de l'échelle totale ou mieux
Excitation du capteur : 12-18 VDC, 21 mA
Déflexion du roulement du milieu : 0.5 mm (max.)
Sortie du capteur : 0 - 1 VDC (standard)
0 - 10 VDC (en option)
Proportionnelle à la tension
Taux de surcharge : 150 % de l'échelle totale
Matériau du boîtier : Aluminium
Vitesse linéaire maximale : 1000 m/min (standard)
3000 m/min (k) (en option)
Diamètre du roulement : 13 mm
Matériau du roulement : Al (standard)
Acier chromé (ST) (en option)
Plastique (PL) (en option)
Fréquence de réponse : 100 Hz
Température de fonctionnement : 5 - 40 °C
