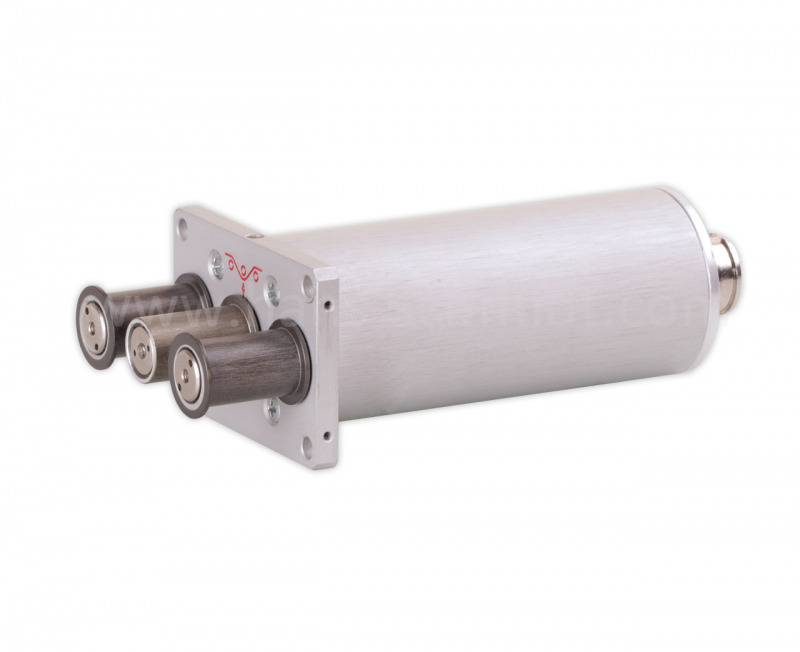

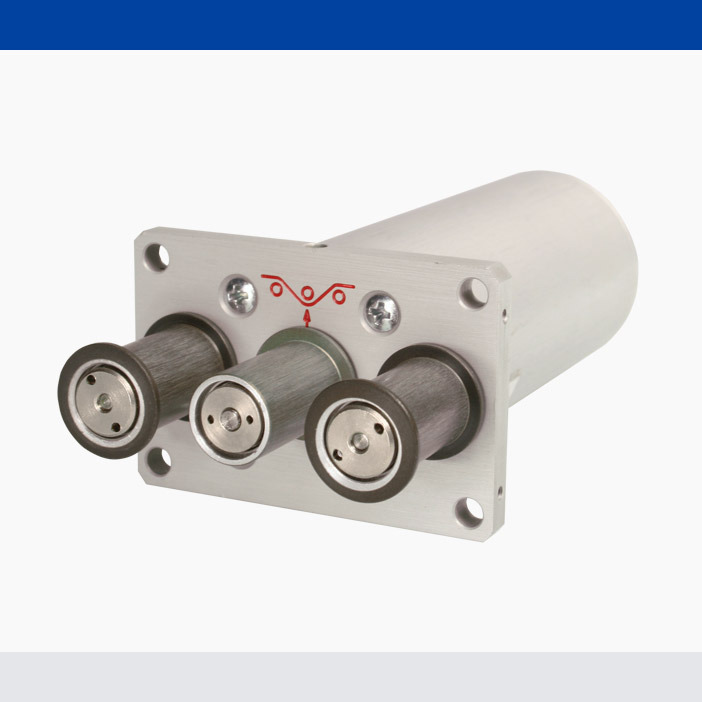

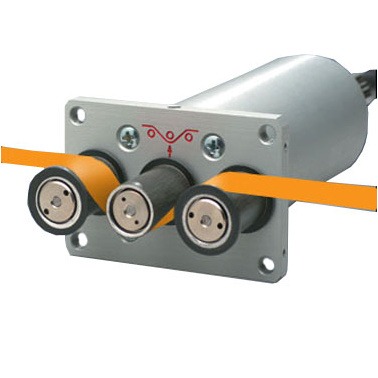

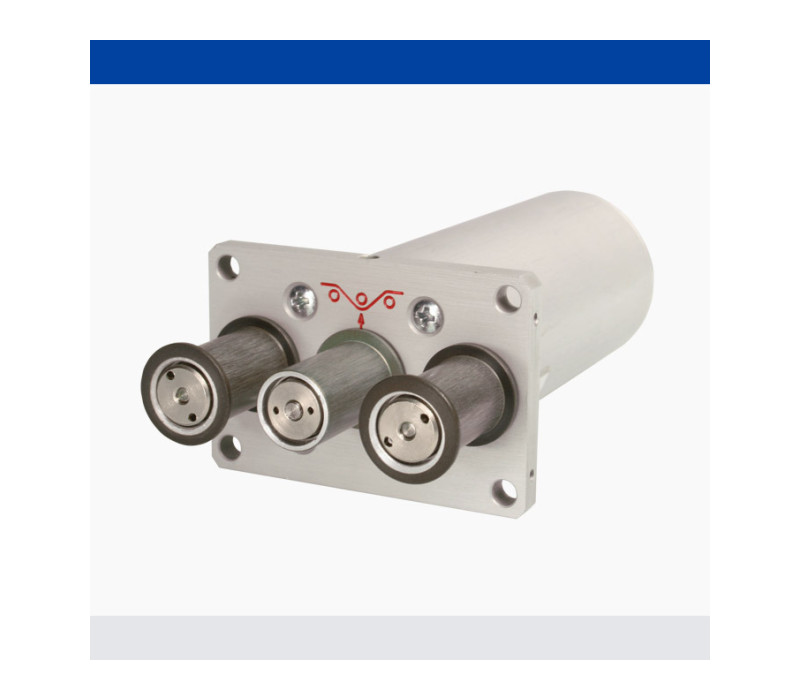

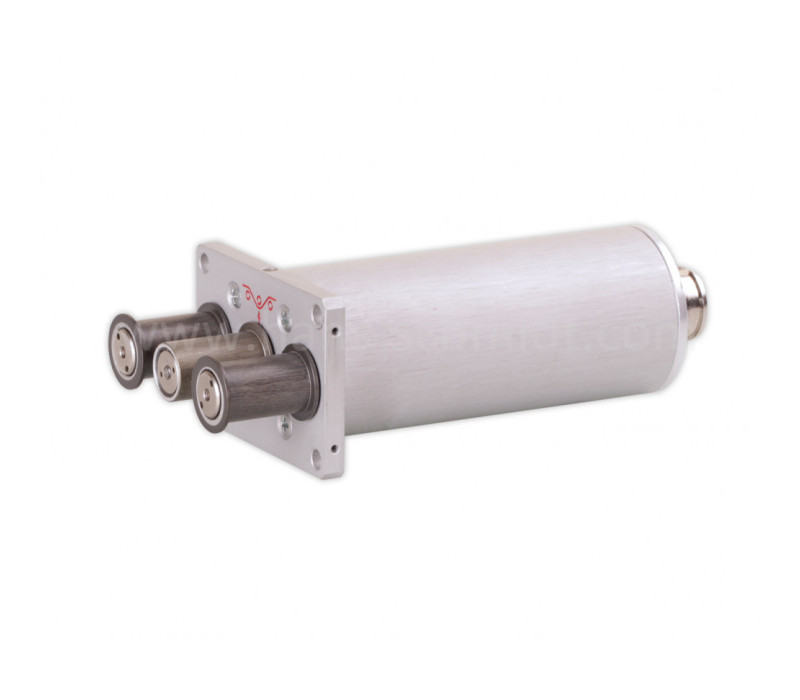

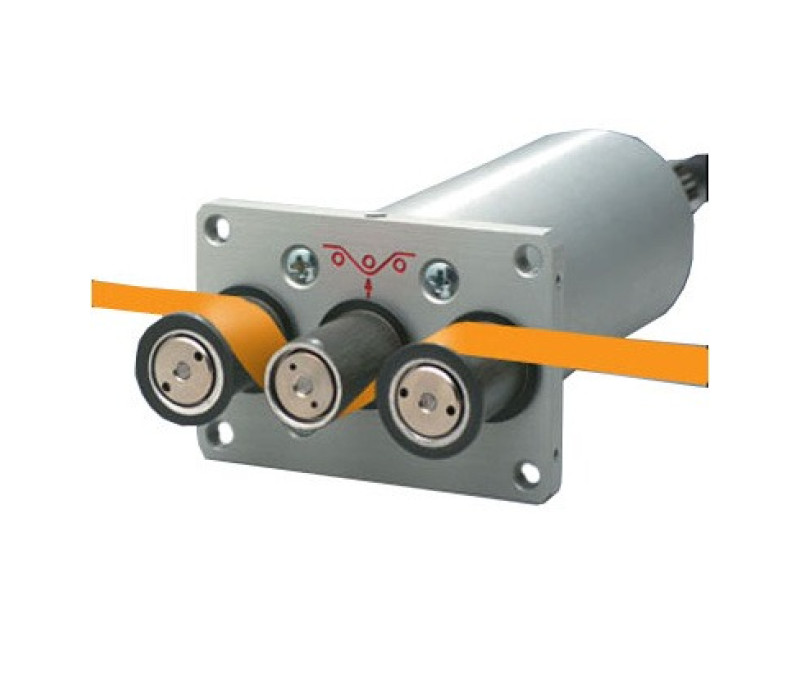

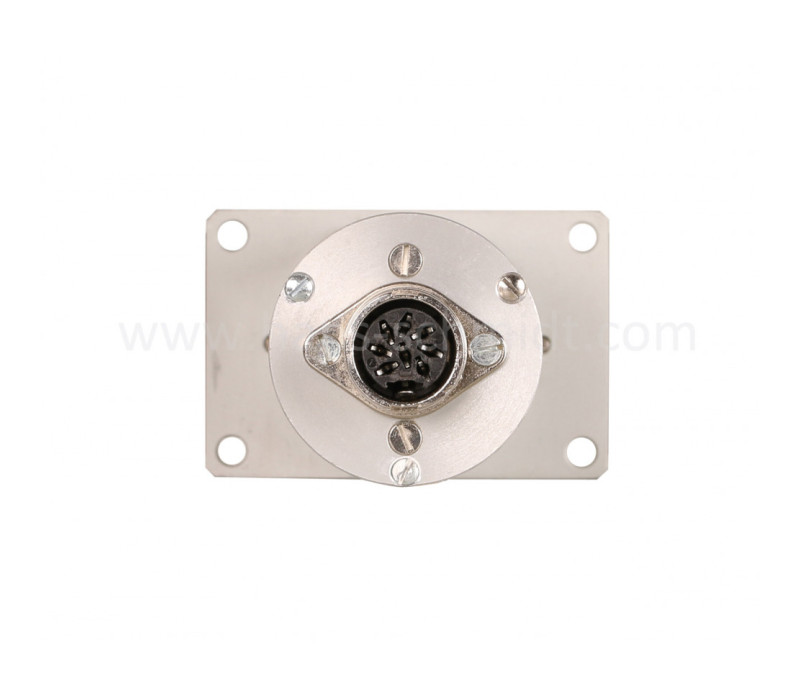

TSB1 Capteur de tension de bande et de film

TSB1 Capteur de tension de bande et de film

5 plages de tension
De 0-100 g à 0-2000 g

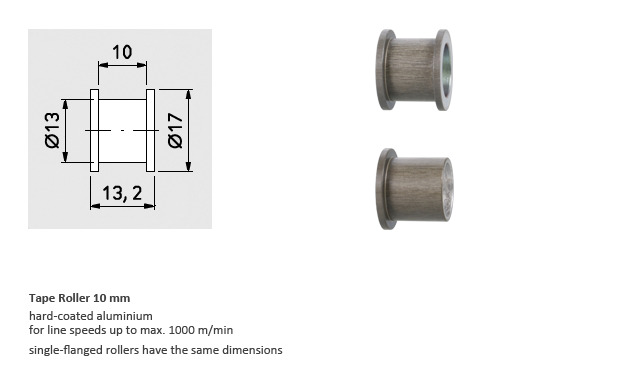

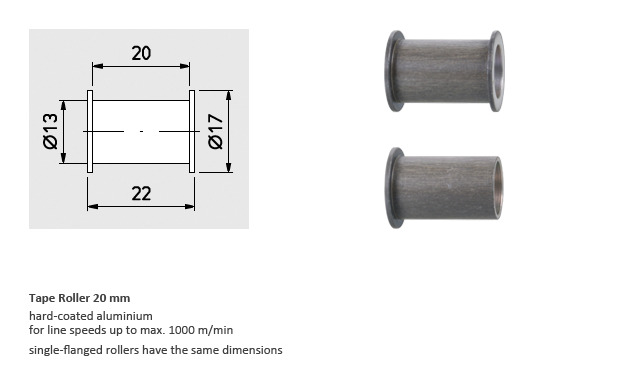

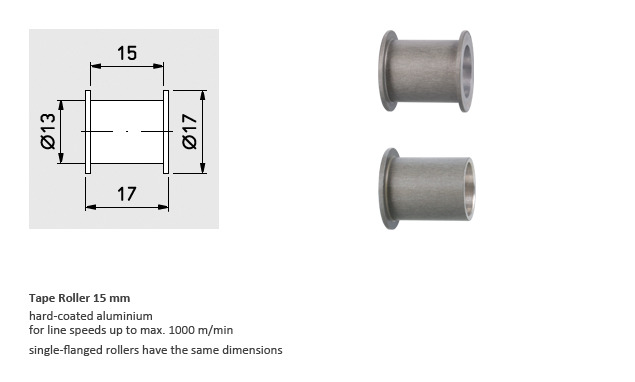

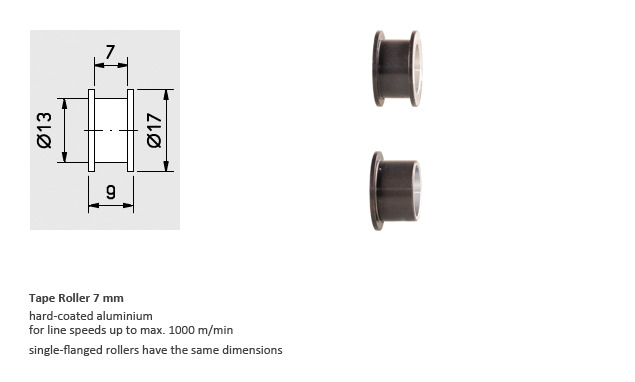

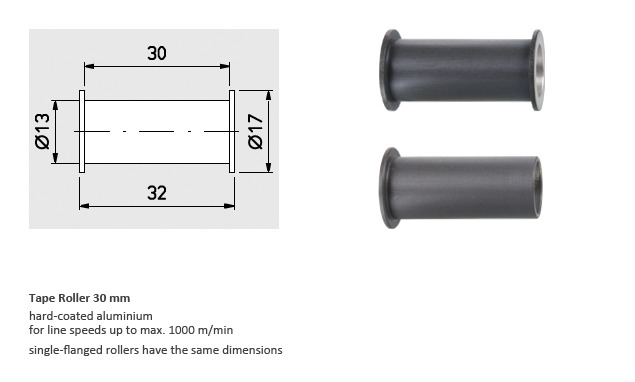

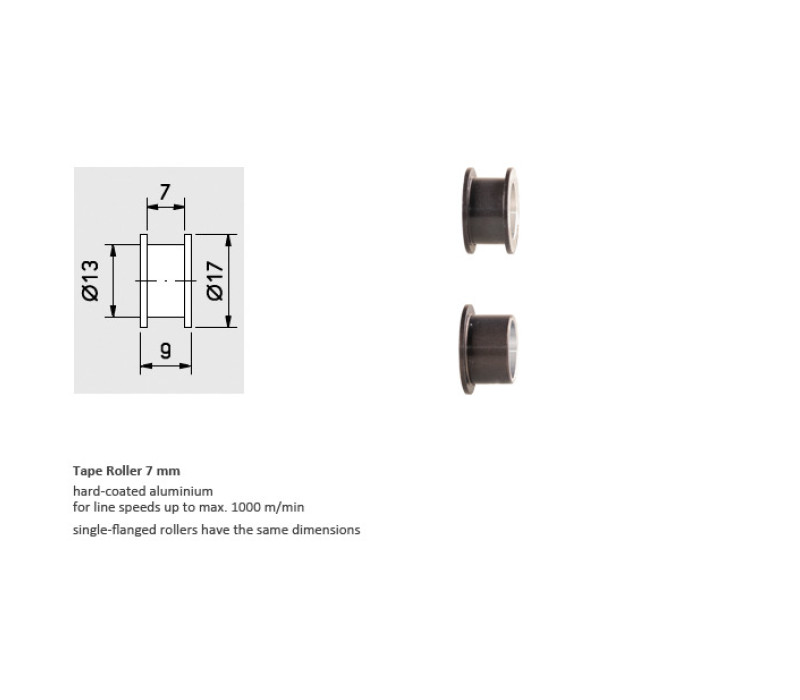

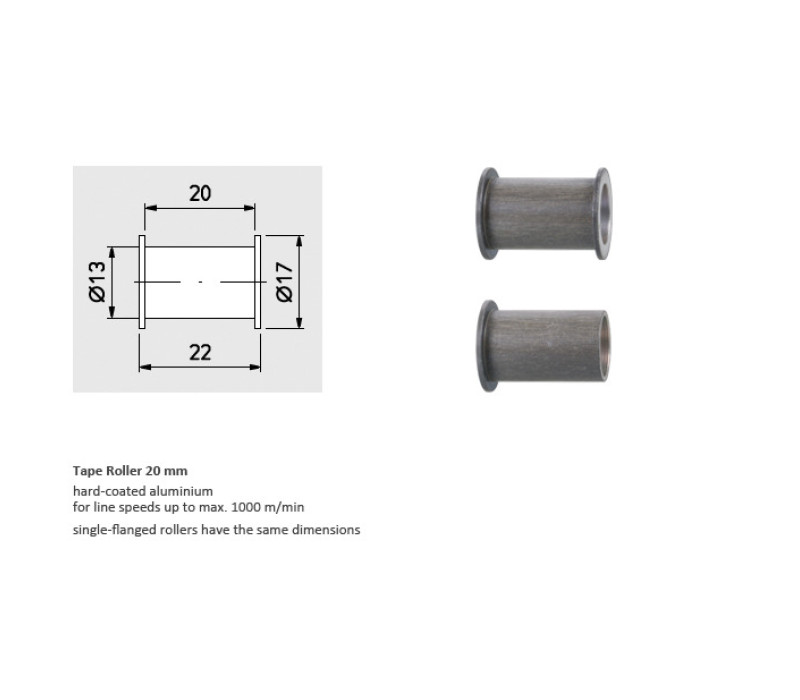

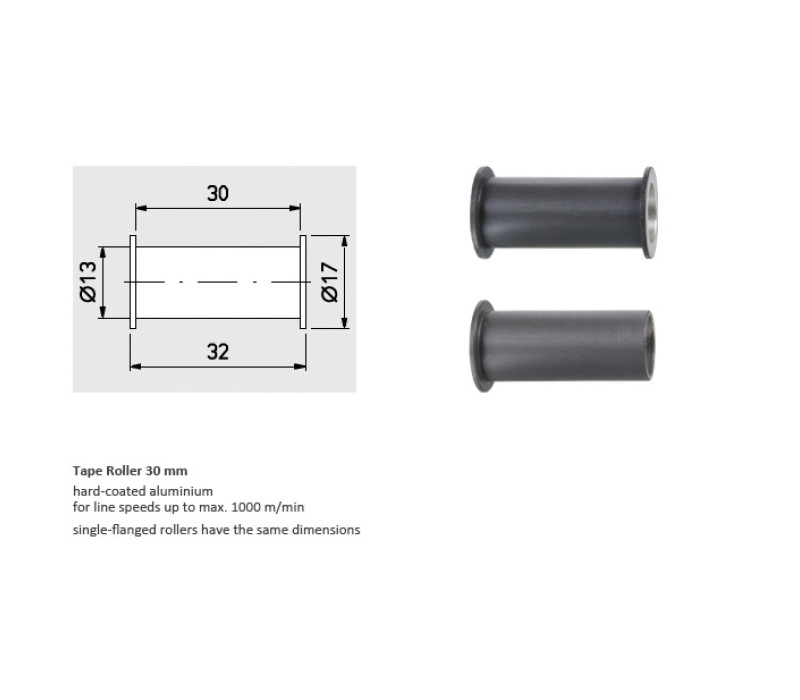

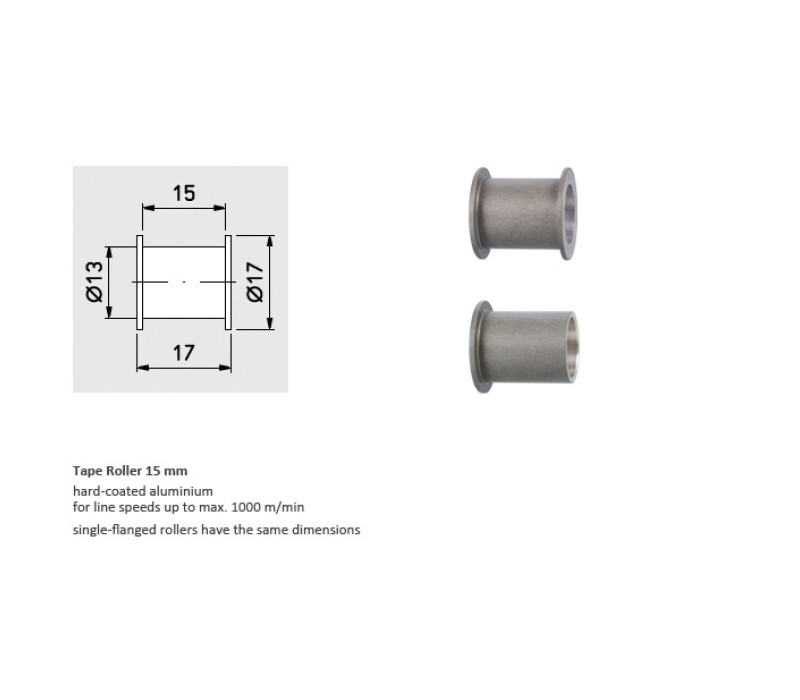

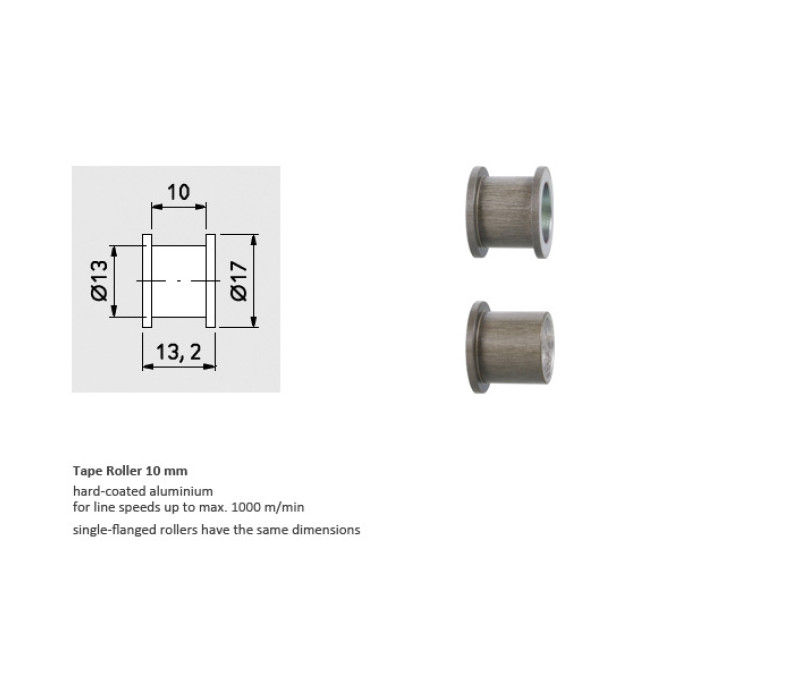

Des roulements cylindriques à double brides sont montés sur billes pour fournir un mouvement sans friction pour les films, rubans et toiles fines jusqu'à 30 mm de largeur. Les capteurs de tension TSB1 offrent des largeurs de roulements de 7, 10, 15, 20 et 30 mm.

Beschikbare Modellen

Model	Spanningsbereik*	Breedte meetkop**	Rolbreedte:
TSB1-100	0 – 100 cN	60 mm	7, 10, 15, 20 mm
TSB1-200	0 – 200 cN	60 mm	7, 10, 15, 20 mm
TSB1-500	0 – 500 cN	60 mm	7, 10, 15, 20 mm
TSB1-1000	0 – 1000 cN	60 mm	7, 10, 15, 20, 30 mm
TSB1-2000	0 – 2000 cN	120 mm	7, 10, 15, 20, 30 mm
TSB1-5000	0 – 5000 cN	120 mm	7, 10, 15, 20, 30 mm
TSB1-10K	0 – 10 daN	120 mm	7, 10, 15, 20 mm
TSB1-20K	0 – 20 daN	220 mm	7, 10, 15, 20 mm
Andere spanningsbereiken op aanvraag leverbaar. * SCHMIDT kalibratiemateriaal afhankelijk van spanningsbereik en rolbreedte Buitenafmetingen frontplaat Belangrijk bij uw bestelling:** Gelieve het model en de rolbreedte te vermelden. Kleine buitenste geleidingsrollen met dubbele flens zijn standaard. Alle 3 de rollen kunnen worden uitgerust met één flens, als het te meten materiaal breder is dan de rollen. Vraag ernaar bij je bestelling. Kalibratie op aangepast materiaal: Als het procesmateriaal aanzienlijk afwijkt van het SCHMIDT-kalibratiemateriaal in diameter, stijfheid of vorm, wordt een speciale kalibratie met behulp van door de klant geleverde monsters aanbevolen. Hiervoor dient een materiaalmonster van ca. 5 m aangeleverd te worden.

Les roulements sont disponibles en aluminium, chromé et plastique
Fréquence de réponse de 100 Hz
Jauge de contrainte de grande précision et reproductibilité

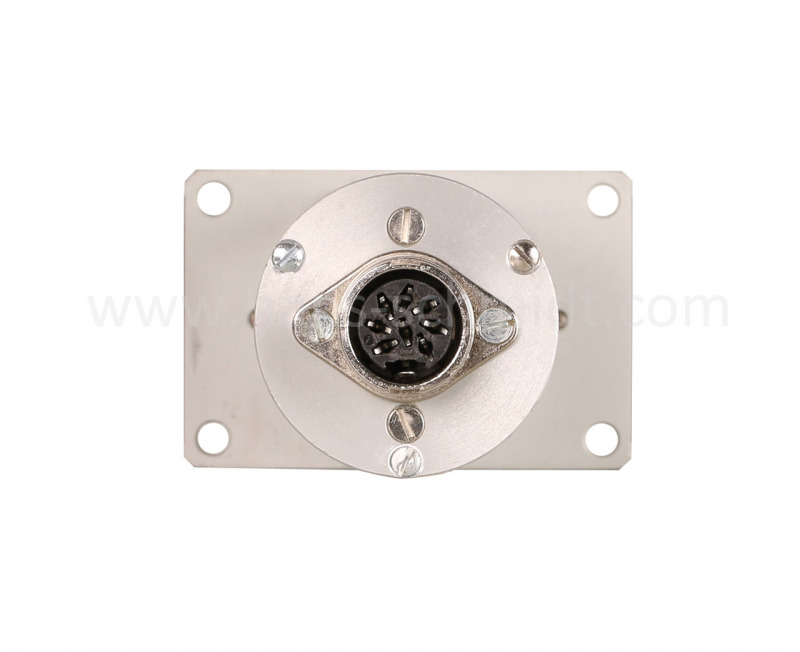

Câble de connexion optionnel de 1.25 m
Sortie 0-1 V DC, proportionnelle à la tension (0-10 V DC, en option)
La surface électronique fournit une longue durée de vie

Plages de tension

Model	Ranges	Espacement entre les roulements extérieurs
TERX-100-YY	0-100 g	60 mm
TERX-200-YY	0-200 g	60 mm
TERX-500-YY	0-500 g	60 mm
TERX-1K-YY	0-1000 g	60 mm
TERX-2K-YY	0-2000 g	120 mm

TSB1 Fiche Technique

Précision :	± 1.5 % de l'échelle totale ou mieux
Excitation du capteur :	12-18 VDC, 21 mA
Déflexion du roulement du milieu :	0.5 mm (max.)
Sortie du capteur :	0 - 1 VDC (standard) 0 - 10 VDC (en option) Proportionnelle à la tension
Taux de surcharge :	150 % de l'échelle totale
Matériau du boîtier :	Aluminium
Vitesse linéaire maximale :	1000 m/min (standard) 3000 m/min (k) (en option)
Diamètre du roulement :	13 mm
Matériau du roulement :	Al (standard) Acier chromé (ST) (en option) Plastique (PL) (en option)
Fréquence de réponse :	100 Hz
Température de fonctionnement :	5 - 40 °C
