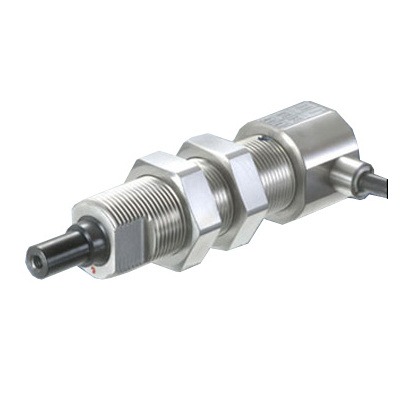

RFSE Capteur tension sur ligne avec amplificateur intégré


Fabriqué en AllemagneLes nouveaux capteurs de tension de modèle RFSE de Checkline mesurent les tensions de ligne en mouvement de fil, fils électriques, fibres optiques, câbles, bandes, emballage, toiles, feuilles métalliques et matériaux comparables.

Son design unique de jauge de contrainte permet d'effectuer des mesures de précision et de stabilité tout en gardant une protection maximale contre les surcharges. Ils sont utilisés pour une large gammes d'applications de faibles ou de fortes tensions, comme la mesure d'1 ou 2 g de fils/fibres ou bien des mesures de câbles jusqu'à 500 kg.

L'amplificateur intégré fournit une sortie de 0-10 VDC ou de 4-20 mA. Ce capteur nécessite une alimentation non régulée de 24 VDC. Il requière uniquement un ajustement du zéro.


Caractéristiques
  • Amplificateur de mesure intégré pour un montage compact sur l'application
  • Résolution de 0.1 % ou mieux
  • Le boitier, robuste, en acier inoxydable est hermétiquement fermé
  • Trous de fixation avec écrous pour monter et aligner facilement le capteur
  • Protection surcharge jusqu'à 800 %
  • Une grande variété de rouleaux de guidage de précision, avec roulement à bille, est disponible
  • Livré avec un câble blindé de 3 m. D'autres longueurs sont disponibles, en option.
  • Des capteurs personnalisables peuvent être développés pour répondre aux besoins spécifiques d'applications de client. Sur demande.

Plages de tension
ModelRanges
RFS-100 0-100 g
RFS-200 0-200 g
RFS-500 0-500 g
RFS-1K 0-1 kg
RFS-2K 0-2 kg
RFS-5K 0-5 kg
RFS-10K 0-10 kg
RFS-20K 0-20 kg
RFS-50K 0-50 kg
RFS-100K 0-100 kg

Définitions de force et de tension

Produits associés

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann


  • Affichage graphique et numérique, en temps réel, des valeurs mesurées, indiquant la valeur réelle en unités de tension
  • Exporte les données en format ASCII

Plus de détails

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann

DPM502 Indicateur digital de tension


  • La fonction d'amortissement permet de réduire les fluctuations de l'écran
  • Alimentation 24 VDC avec isolation galvanique

Plus de détails

DPM502 Indicateur digital de tension

Spécifications
Principe de mesure :Jauge de contrainte
Précision :± 0.5 % de l'échelle totale ou mieux
Alimentation du capteur :10 VDC (12 VDC, max)
Sortie du capteur :1.5 mV/V
Résistance entrée :350 Ohms
Résistance sortie :350 Ohms
Protection surcharge :400 - 800 %
Déflexion :0.07 mm (max)
Matériau du boitier :Acier inoxydable
Protection environnementale :IP50 (résistant aux éclaboussures)
Type de câble :4.5 mm de diamètre de câble blindé avec fils nus
Longueur de câble :3 mètres - longueurs supérieures disponibles sur demande
Température de fonctionnement :De -10 à 70 ºC
Alimentation capteur19-28 VDC
(24 VDC recommandé à 36 mA)
Sortie capteur0 - 10 VDC (standard)
4 - 20 mA (en option)
Fréquence de réponse :5 msec (200 Hz)
Réglage du zéro :± 45 %
Poids :500 g
