ESM301 Banc de test programmable avec contrôle PC


Le ESM301 Banc de test programmable avec contrôle PC n'est plus disponible, il a été remplacé par le ESM303, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le ESM303

Fabriqué aux États-UnisLe ESM301 est un banc d'essai motorisé hautement configurable pour effectuer des tests de traction et de compression jusqu'à 1500 N. Le banc peut être contrôlé par le panneau frontal ou via un ordinateur. Le ESM301 est conçu sur une plateforme modulaire unique permettant des configurations personnalisées. Les fonctionnalités peuvent être commandées individuellement au moment de la commande ou activées suivant le besoin. Le ESM301 est un appareil sophistiqué sachant qu'il dispose d'un distancemètre intégré, d'une protection contre les surcharges et d'une multitude de paramètres programmables. En outre, un menu intuitif permet un réglage et un fonctionnement de l'appareil simple et rapide. Un mot de passe peut être programmé pour prévenir les changements non-autorisés. Avec son design solide et modulaire, le ESM301 représente une solution convaincante pour les applications en laboratoire et en production.

La distance de déplacement du ESM301 est de 29 cm, le modèle ESM301L dispose d'une longueur de déplacement étendue à 46 cm. A l'exception de la distance de déplacement, les 2 modèles sont identiques.

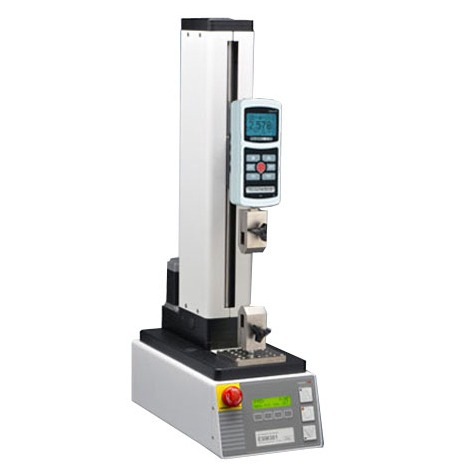

*Le ESM301 est représenté sur la photo avec le dynamomètre numérique de série 5 avec un film et 2 fixations papier.


Caractéristiques
  • Ecran LCD avec les boutons HAUT, BAS, ARRET, arrêt d'urgence et les touches fonction
  • Plaque de base de montage amovible avec matrice de trous filetés
  • Unités de mesure de vitesse sélectionnables (in/min et mm/min)
  • Le moteur à pas produit aucune variation de la vitesse selon la charge
  • Protection des paramètres de test par mot de passe pour éviter les changements non-autorisés
  • Trous de fixation pour montage sur un plan de travail
  • Commutateurs intégrés de limites de déplacement
  • Conception mécanique unique qui réduit significativement la flexion de la colonne

Options/Accessoires

Câble multi-function, dynamomètre séries-4 / séries 5 vers le contrôleur
Connectez le dynamomètre séries 4/5 au contrôleur. Ce câble unique est utilisé pour transmettre les points de paramétrage, les signaux de surcharges et les valeurs mesurées de forces.

Câble série, du contrôleur au PC
Envoie les données de force et de déplacement sur un câble unique au PC via RS-232.

Set de fixation du banc d'essai sur un plan de travail.
Le set permet le montage sécurisé du banc de test sur un plan de travail. Il comprend un lot d'adaptateurs de montage et 4 lots de vis, boulons et clé allen pour s'adapter aux différentes épaisseurs de surface.

Extensions de colonne
Disponibles en 15, 30 et 60 cm, et longueurs personnalisées

line
reddot Fonctionnalités optionnelles du contrôleur
line

Contrôle de l'ordinateur
Un port bidirectionnel RS-232 est fourni pour intéragir avec un PC. Les utilisateurs peuvent écrire leurs propres programmes ou contrôler le banc par le PC en utilisant le logiciel NexygenTM TCD.
Un dynamomètre de séries 5 est nécessaire avec le câble de série 09-1056 et le câble multi-fonction 09-1143. Le distancemètre intégré au banc ESM301-001 est nécessaire pour le logiciel NexygenTM et recommandé pour intéragir avec un programme personnalisé.

Indication de déplacement
Le déplacement est indiqué sur le panneau frontal, un port RS-232 est fourni. L'indication de la position est fournie via une échelle linéaire interne, de plus grande précision que les encodeurs angulaires conventionnels. Les jeux et les non-linéarité sont éliminés. La résolution est de 0,0025 mm.

Limites de déplacement programmables
Le ESM301 peut s'arrêter ou effectuer des cycles entre les distances de déplacements programmées minimales et maximales.

Protection contre les surcharges
Protège le dynamomètre contre les surcharges (câble multi-fonction 09-1143 requis). L'utilisateur programme le pourcentage désiré de l'échelle totale du dynamomètre. Une tension de sortie analogique réglable permet au ESM301 de communiquer avec tous les dynamomètres avec port analogique.

Retour automatique
La colonne se déplace jusqu'au curseur de fin, force (dynamomètre de série BG requis), ou une position de déplacement (limites de déplacement programmables EF017 requis), s'arrête et se déplace dans le sens opposé à pleine vitesse jusqu'au curseur de fin, force ou de position de déplacement.

Cycle / Intervalle de temps
Comme pour le retour automatique, mais avec la possibilité de programmer le nombre de cycles jusqu'à 99 999. L'utilisateur peut programmer des périodes de temps jusqu'à 9 999,9 secondes par pas de 0,1 seconde pendant lesquelles la colonne s'arrête entre les cycles. Des vitesses indépendantes de monté et de descente peuvent être programmées (EF013 requis).

Boutons fonctions programmables
Les boutons Haut et Bas permettent de configurer 3 modes utilisateur :
1. Maintien (standard) : une courte pression permet un déplacement continue jusqu'à ce que le bouton STOP soit pressé
2. Momentané : la colonne bouge uniquement quand le bouton est appuyé
3. Auto : une courte pression permet un déplacement continue, tandis qu'une pression continue permet un déplacement momentané

Vitesses indépendantes de monté et de descente
Vitesses configurables vers le haut et vers le bas

Plage d'extension de faible vitesse
Elargit la plage de vitesse de 0,5 - 330 mm/min

Plage d'extension de haute vitesse
Elargit la plage de vitesse de 13 - 1100 mm/min


Produits associés

ESMH-DC Banc de test motorisé perfectionné


  • Plateau de charge amovible avec une matrice de trous filetés #10-32
  • Sorties RS-232, Mitutoyo et analogique

Plus de détails

ESMH-DC Banc de test motorisé perfectionné

Series-3 Dynamomètre digital


  • Taux d'échantillonnage de grande vitesse : 2000 Hz
  • Sortie de données USB (un seul point de mesure)

Plus de détails

Series-3 Dynamomètre digital

Series-4 Dynamomètre digital avec sortie


  • Ports USB, RS-232, Mitutoyo et analogiques
  • Taux d'échantillonnage à 3000 Hz

Plus de détails

Series-4 Dynamomètre digital avec sortie

Series-5 Dynamomètre digital perfectionné


  • Taux d'échantillonnage à haute vitesse de 7 000 Hz
  • Sorties USB, RS-232, Mitutoyo et analogique

Plus de détails

Series-5 Dynamomètre digital perfectionné

Accessoires

Catégorie Attaches Mark-10


Vous trouverez ici des poignées et des supports pour les appareils de mesure de force et de couple Mark 10

Plus de détails

Catégorie  Attaches Mark-10 1040

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement


  • Envoie les données d'un dynamomètre ou couplemètre et l'affichage du déplacement vers un PC pour analyse ultérieure

Plus de détails

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement 126514

Dimensions
Dimensions ESM301


Téléchargements

Spécifications
Capacité : Jusqu'à 24 in/mm : 1,5 kN
> 24 in/mm : 1 kN
Vitesse de déplacement standard : 13-330 mm/min
Déplacement maximal : b>ESM301 : 292 mm
ESM301L : 457 mm
Précision de la vitesse : ± 0,2 %
Variation de la vitesse avec la charge : ± 0 % (moteur à pas)
Reproductibilité du commutateur limite : 0,03 mm
Alimentation : Entrée universelle 80-240 VAC, 50/60 Hz
Poids (sans options) : 14,5 kg
Accessoires inclus : Canne d'extension, petit crochet, crochet moyen, coupleur #10-32, plaque de compression, fixations pour le dynamomètre, kit d'outillage
* Remarque : Distancemètre en option - vitesse maximale d'echantillonnage - 3 par seconde
* Pour le transfert des valeurs de mesure, les câbles 09-1143 et 09-1056 sont requis.

** Installation usine seulement. Peut être rajouté plus tard en usine pour 795,00€ / 975,00€ (ESM301 / ESM301L). Plus les frais de transport aller-retour vers les USA.

*** Dynamomètre Series-5, câble série 09-1056, câble multi-fonction 09-1143, distancemètre intégré ESM301-001 et points de position programmables requis

**** Distancemètre intégré ESM301-001, option, requis

***** Firmware 2.0+ requis

Le ESM301 est livré avec le petit crochet, le crochet moyen, une plaque de compression (diamètre 5,08 cm), une canne d'extension et un coupleur #10-32.
