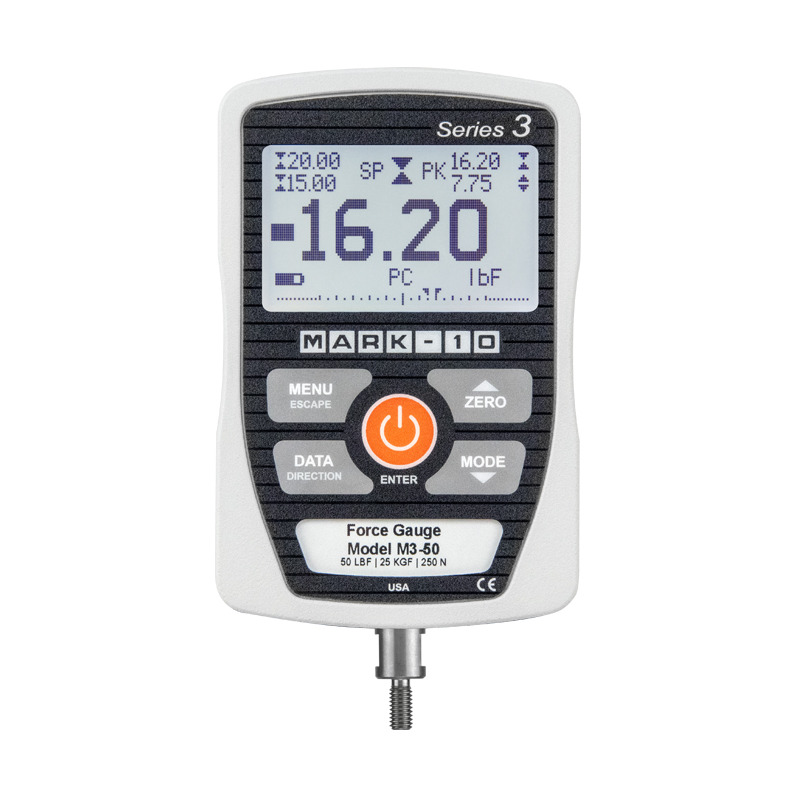

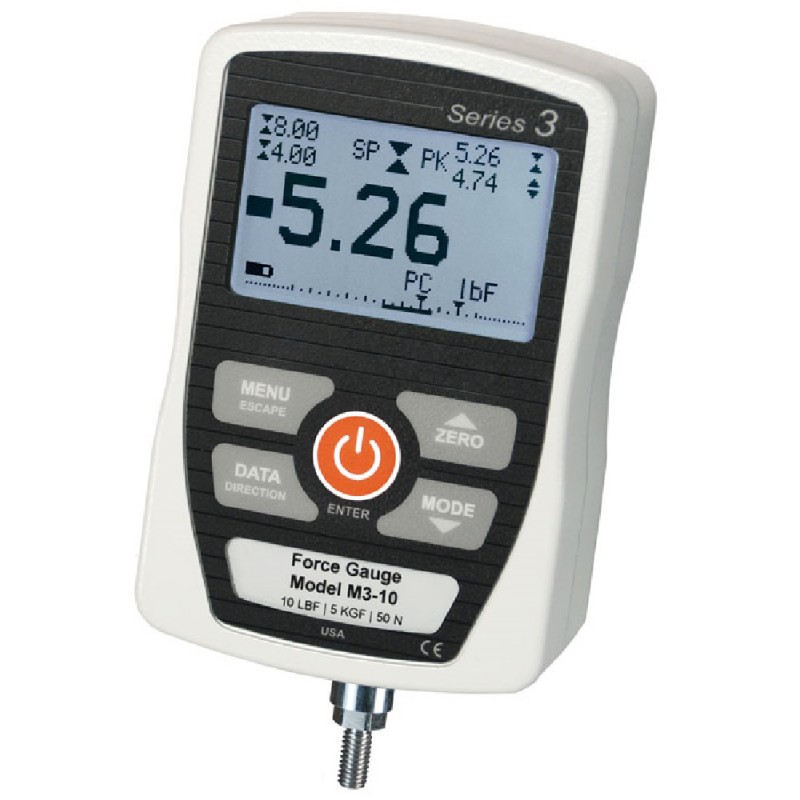

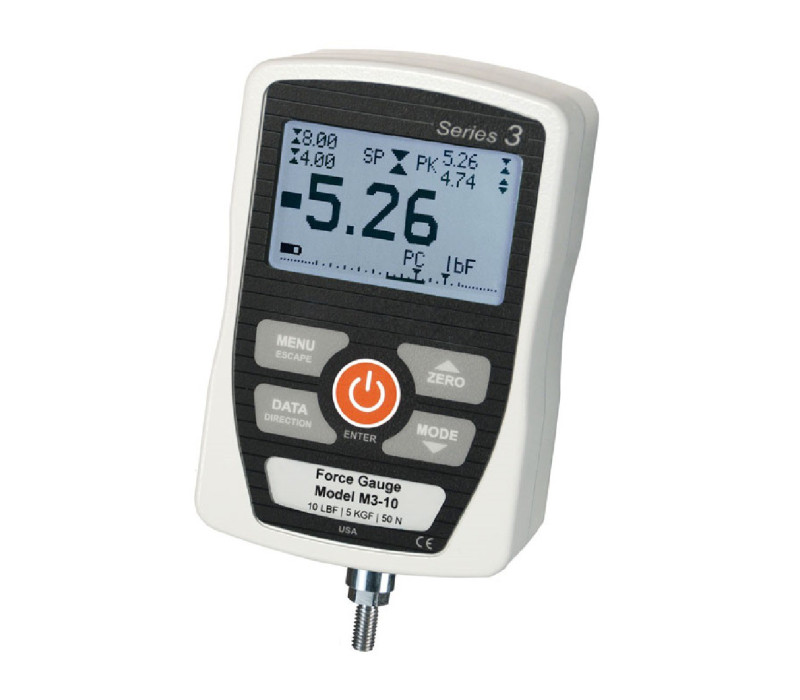

Series-3 Dynamomètre digital

Series-3 Dynamomètre digital

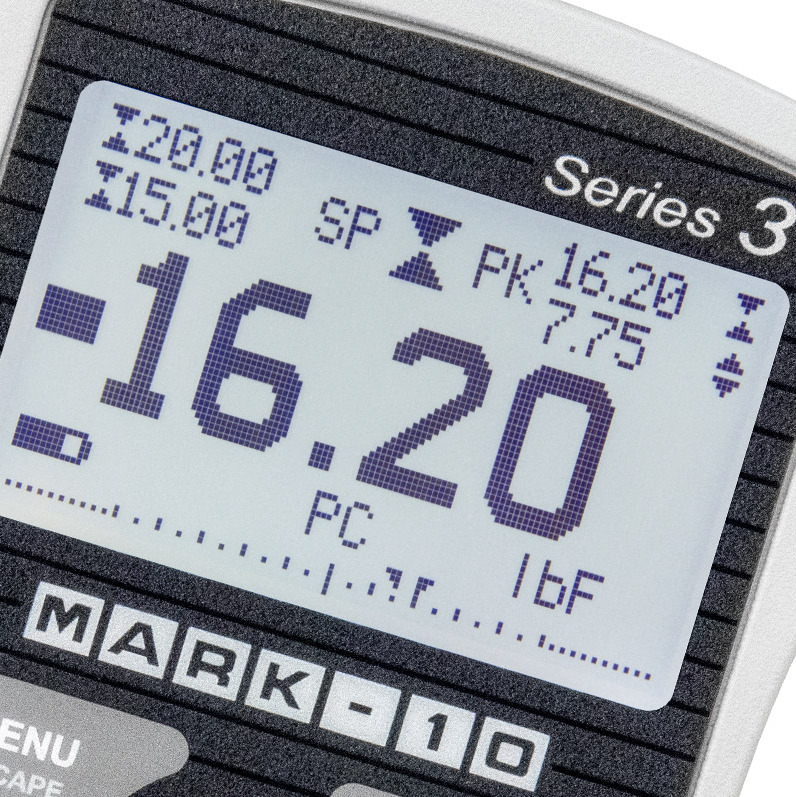

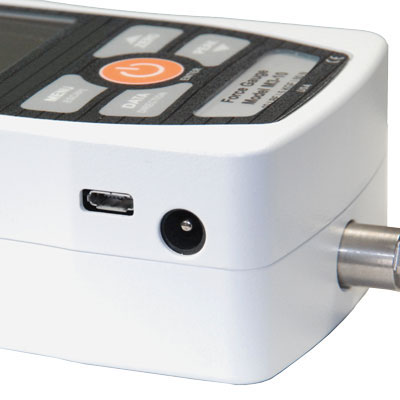

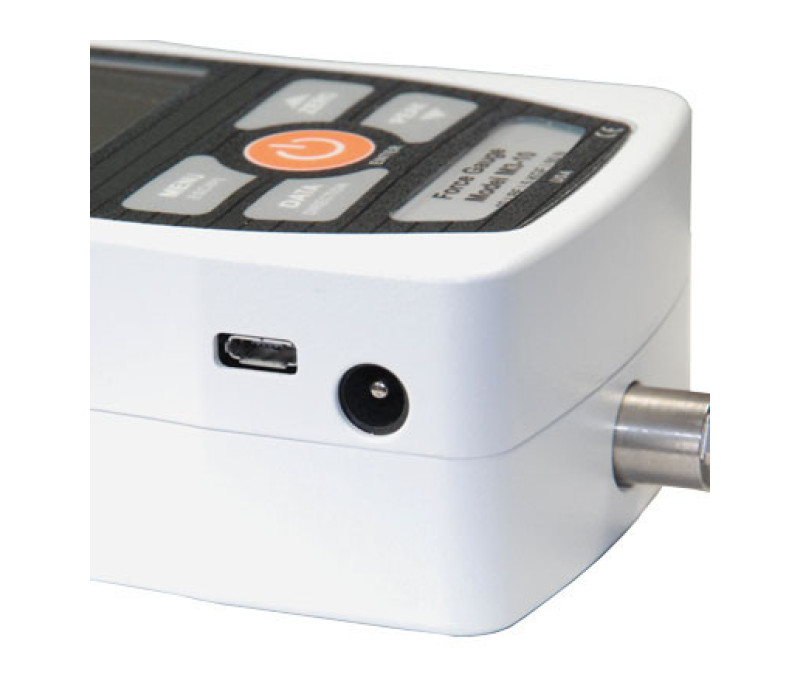

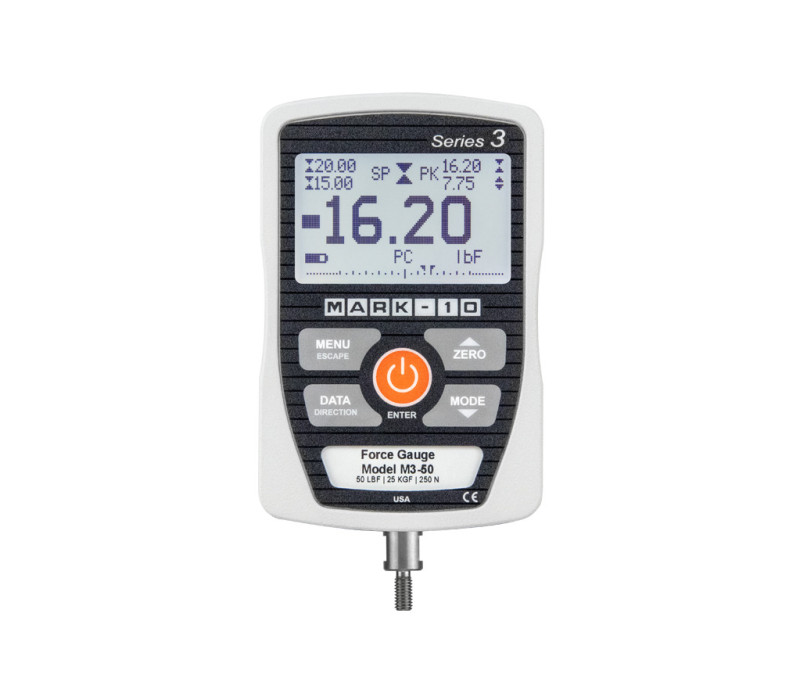

Les nouveaux dynamomètres digitaux de séries 3 sont conçus pour mesurer des tensions et des compressions de forces de 0,5 N à 2 500 N. Les mesureurs ont un taux d'échantilonnage de 2 000 Hz, fournissant des résultats précis sur un large éventail de conditions de test. Un écran LCD rétroéclairé affiche de grands caractères et un menu permet d'accéder aux caractéristiques du dynamomètre ainsi qu'aux réglages des paramètres. Un port USB (non-continu) permet de collecter les données.

Des valeurs de seuils sont fournies pour effectuer le test de réussite-échec. Les dynamomètres disposent d'une protection contre les surcharges de 150 % de leurs capacités et une barre de charge analogique est affichée à l'écran pour la représentation graphique de la force appliquée.

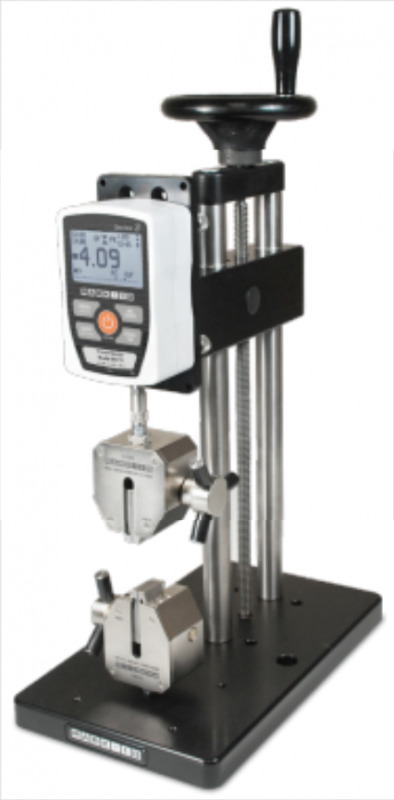

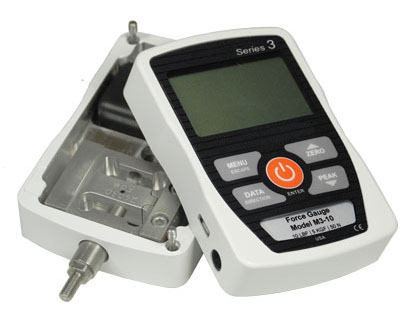

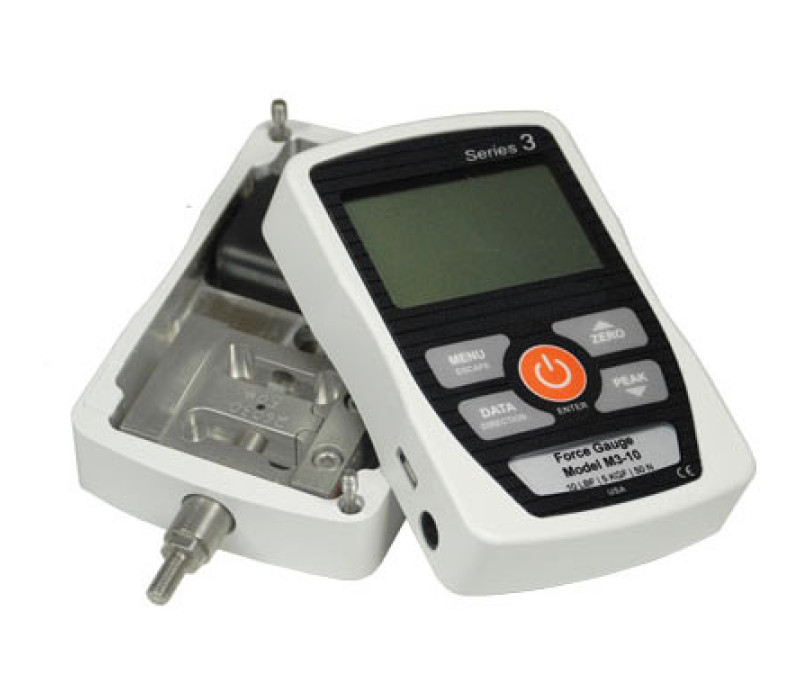

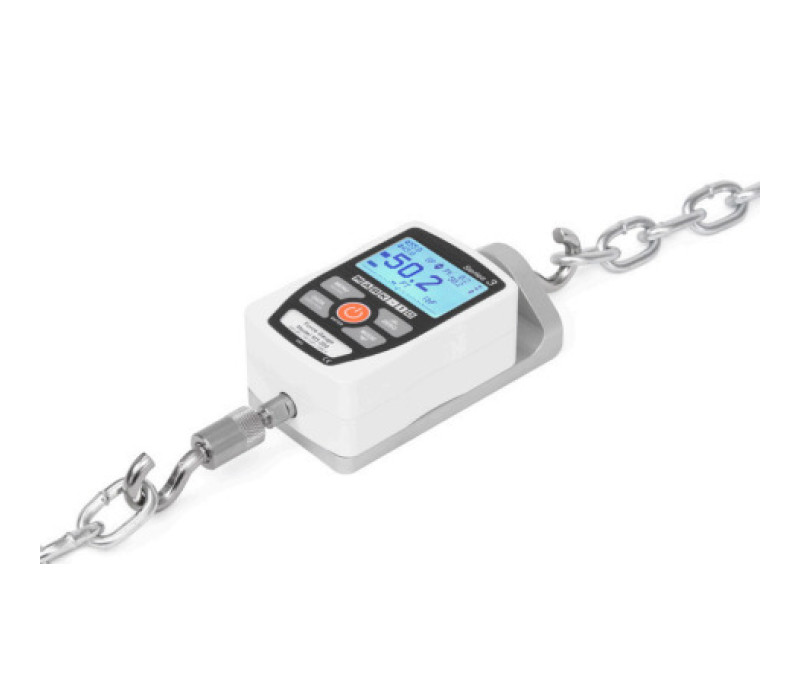

Le boîtier en aluminium, ergonomique et réversible peut être tenu dans la main ou monté sur un banc de test pour des tests plus sophistiqués. Les dynamomètres de séries 3 sont directement compatibles avec une large gamme de bancs de test, fixations et logiciels.

Les dynamomètres comprennent un logiciel d'acquisition de données MESUR™ Lite. MESUR™ Lite compile les données en continue ou par point de mesure. En un clic, les données sont exportées vers Excel qui permet de les analyser ultérieurement.

Prix à partir de € 689,00

Commandez maintenant

Taux d'échantillonnage de grande vitesse : 2000 Hz
Certificat d'étalonnage et de traçabilité du NIST
Garantie 3 ans

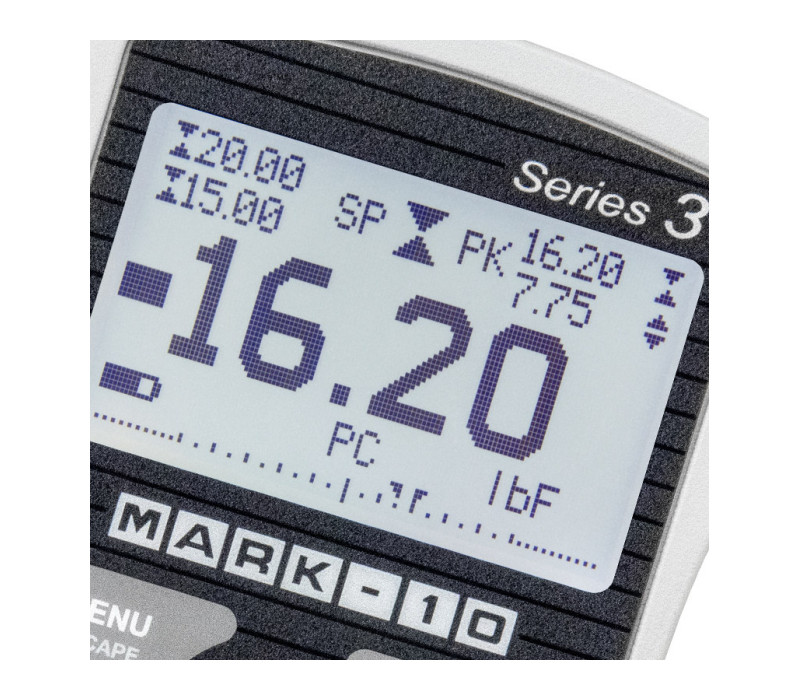

Grand écran graphique rétroéclairé
Sortie de données USB (un seul point de mesure)
Valeurs de seuils programmables pour le test de réussite/échec
Les lectures de pics (max.) et les valeurs de seuils sont toujours afffichées
3 unités de mesure sélectionnables

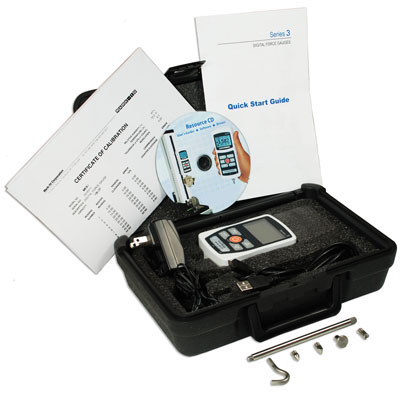

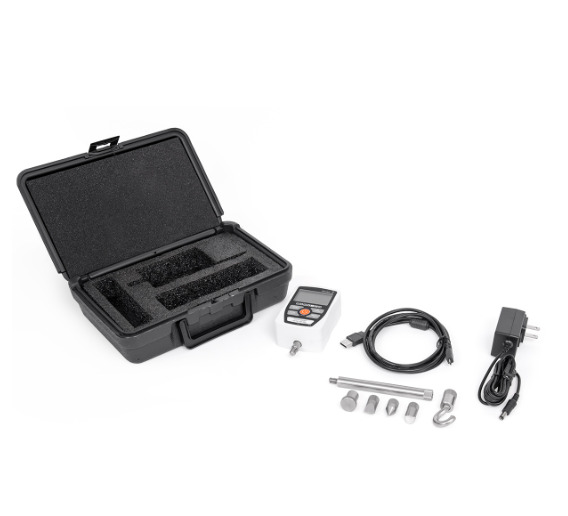

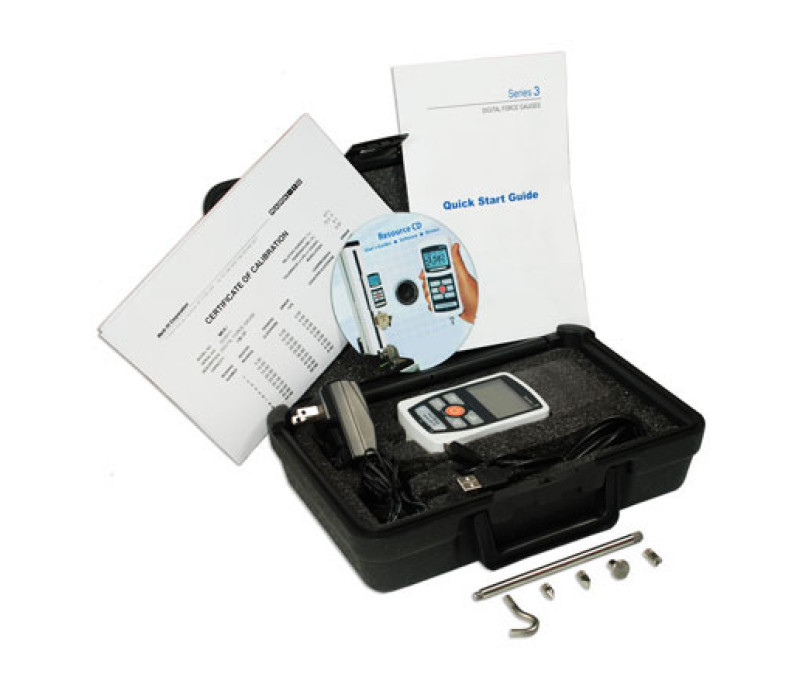

Le série 3 est livré comme set complet comprenant :

Le dynamomètre
La mallette de transport
Les embouts biseautés, coniques, entaillés en V, crochets et plats
La canne d'extension
L'adaptateur AC universel
Les piles
Le guide de démarrage rapide
Le câble USB
Le CD ressource (driver USB, logiciel MESUR Lite, logiciel de démo MESURgauge, et le manuel d'utilisation)
Le certificat d'étalonnage avec traçabilité NIST (les valeurs sont disponibles avec un coût supplémentaire)

Tableau comparatif série 2-3-4-5-7

Fiche technique

Guide de démarrage rapide de la série 3

Guide de l'utilisateur Series-3

Modèles solides de la série 3

Exemple de code C#

VI d'écriture/lecture série LabVIEW

CE – Appareils de mesure, indicateurs et testeurs de force et de couple

UKCA – Appareils de mesure, indicateurs et testeurs de force et de couple

Y1 no header

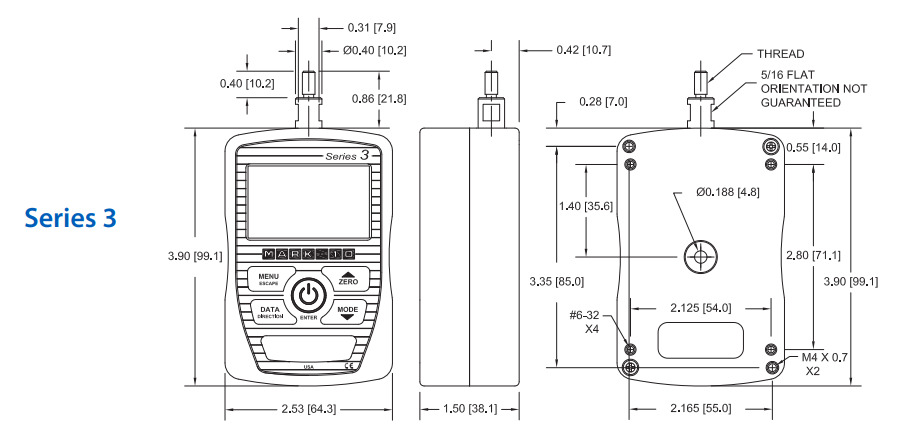

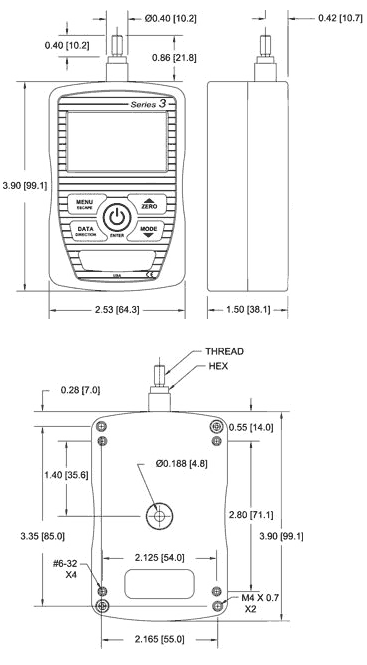

Caractéristiques du filetage	Filetage	Hex
M3-012 - M3-100	#10-32 UNF	5/16 (7.94 mm)
M3-200 - M3-500	5/16-18 UNC	11/32 (8.74 mm)

Accessoires inclus

	M3-012 - M3-20	M3-50 - M3-100	M3-200 - M3-500
Canne d'extension	G1024	G1024	G1031
Cône	G1026	G1026	G1033
Biseau	G1025	G1025	G1032
Entaillé en V	G1027	G1027	G1034
Plat	G1029	G1029	G1036
Crochet	G1028	G1038	G1035
Connecteur	NA	G1039	G1037

Plages de tension

Model	Capacité	Résolution
M3-012	0.12 lbF 50 gF 0.5 N	0.0001 lbF 0.05 gF 0.0005N
M3-025	0.25 lbF 100 gF 1 N	0.0002 lbF 0.1 gF 0.001 N
M3-05	0.5 lbF 250 gF 2.5 N	0.0005 lbF 0.2 gF 0.002 N
M3-2	2 lbF 1kgF 10 N	0.002 lbF 0.001 kgF 0.01 N
M3-5	5 lbF 2.5 kgF 25 N	0.005 lbF 0.002 kgF 0.02 N
M3-10	10 lbF 5 kgF 50 N	0.01 lbF 0.005 kgF 0.05 N
M3-20	20 lbF 10 kgF 100 N	0.02 lbF 0.01 kgF 0.1 N
M3-50	50 lbF 25 kgF 250 N	0.05 lbF 0.02 kgF 0.2 N
M3-100	100 lbF 50 kgF 500 N	0.1 lbF 0.05 kgF 0.5 N
M3-200	200 lbF 100 kgF 1000 N	0.2 lbF 0.1 kgF 1 N
M3-500	500 lbF 250 kgF 2500 N	0.5 lbF 0.2 kgF 2 N

Précision :	± 0,3 % de l'échelle complète ± 1 chiffre
Taux d'échantillonnage :	2 000 Hz
Alimentation :	AC ou piles rechargeables. L’indicateur d'autonomie multi-étapes est affiché, arrêt automatique lorsque l’alimentation est trop faible.
Autonomie des piles :	Rétroéclairage allumé : Jusqu'à 7 heures en continue Sans rétroéclairage : Jusqu'à 24 heures en continue
Unités de mesure :	lbF, gF, kgF, N (selon le modèle)
Port USB :	Point unique de mesure envoyé en appuyant sur le bouton DATA
Paramètres configurables :	Filtres digitaux, paramètres de sortie USB, rétroéclairage, arrêt automatique, volumes, alarmes sonores, paramètres par défaut, étalonnage
Protection surcharge :	150 % de l'échelle totale (affiche "OVER" à partir de 110 %)
Poids :	M3-012 - M3-100 : 330 g M3-200 - M3-500 : 410 g
Garantie :	3 ans

Produits

Article	Nom du produit	Prix
132971	M3-012 Digital Force Gauge - 0,5 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 1.561,00
132972	M3-025 Digital Force Gauge - 1,0 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 1.561,00
132973	M3-05 Digital Force Gauge - 2,5 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 849,00
132974	M3-2 Digital Force Gauge - 10 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 689,00
132975	M3-5 Digital Force Gauge - 25 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 689,00
132869	M3-10 Digital Force Gauge - 50 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 689,00
132977	M3-20 Digital Force Gauge - 100 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 689,00
132871	M3-50 Digital Force Gauge - 250 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 689,00
132979	M3-100 Digital Force Gauge - 500 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 10-32 UNF ' title='Description'>	€ 689,00
132980	M3-200 Digital Force Gauge - 1000 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 5/16-18 UNC ' title='Description'>	€ 849,00
132981	M3-500 Digital Force Gauge - 2500 N - Protection contre les surcharges: 200% de l’échelle totale - Ports de sortie: USB - Filetage: 5/16-18 UNC ' title='Description'>	€ 849,00

Accessoires

Article	Nom du produit	Prix
132876	Cable, USB, Series 7/5/4/3 to PC	€ 28,00
132826	Replacement battery, 8.4V NiMH	€ 18,00
131954	AC1030 AC adapter/charger, 110V US	€ 41,00
131955	AC1031 AC adapter/charger, 220V Europe	€ 41,00
132878	AC1032 AC adapter/charger, 220V UK	€ 41,00
132879	AC1035 AC adapter/charger, 220V Australia	€ 41,00
134333	AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)	€ 55,00
130351	AC1003 Double Handle Grips for Force Gauges Series 2/3	€ 110,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 652,00
136830	15-1005-5 MESURgauge Plus Load & Travel Analysis Software, 5 licenses	€ 2.580,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

Series-3 Dynamomètre digital

Caractéristiques

Dimensions

Spécifications

Series-4 Dynamomètre digital avec sortie

Series-5 Dynamomètre digital perfectionné

Series-7 Dynamomètre digital professionnel

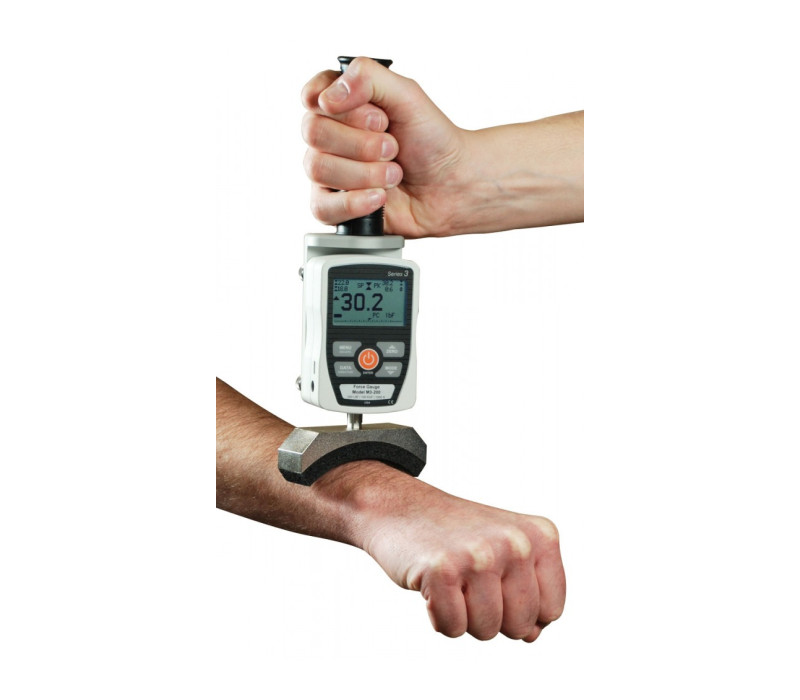

EK3 Set de test ergonomique perfectionné

Series-3I Afficheur force/couple perfectionné

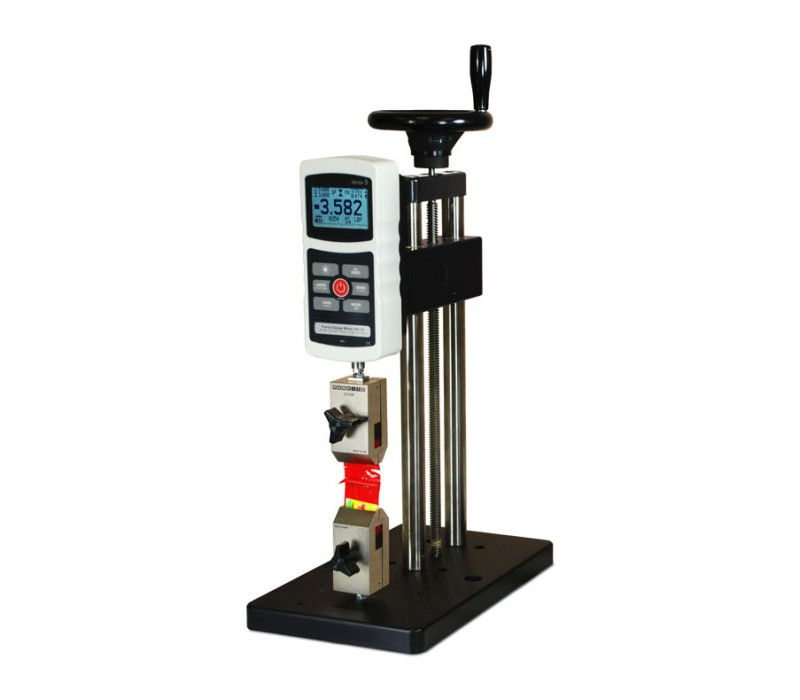

ES20 Banc d'essai mécanique

ES30 Banc d'essai très précis avec manivelle

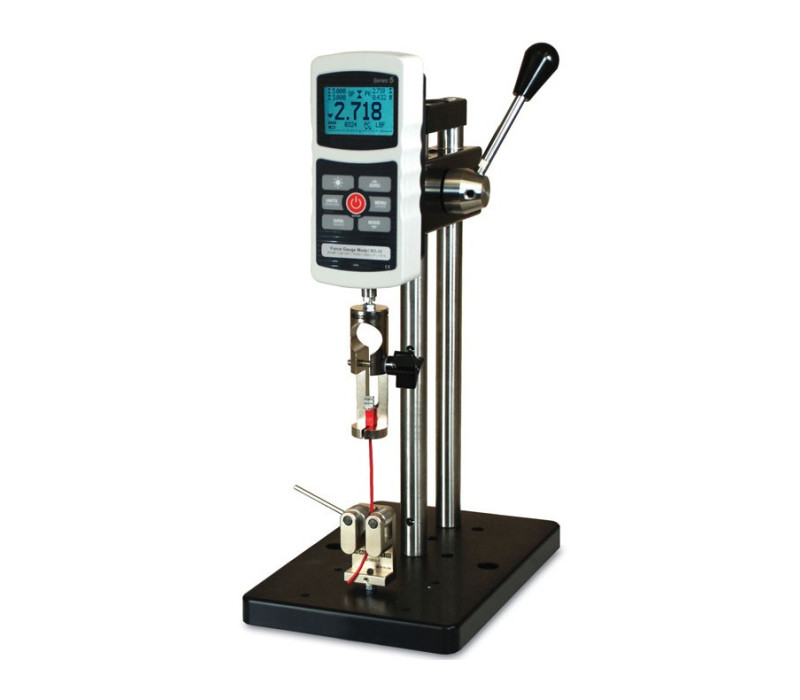

ES10 Arracheuse manuelle à levier
