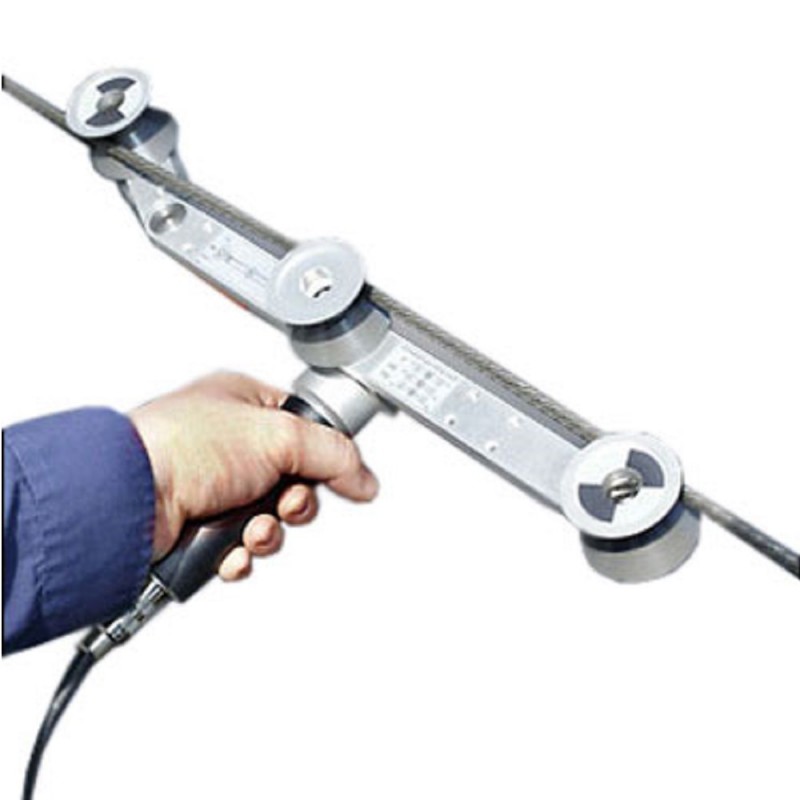

136-3E Tensiomètre pour câble / fil
(pour des fils ancrés aux deux extrémités)


Fabriqué en Allemagne5 gammes jusqu'à 500 kg / 5000 N
Pour des diamètres de câbles jusqu'à 5 mm

Conçu pour mesurer des câbles et des fils qui sont attachés aux deux extrémités (système fermé) comme des haubans, des supports de câble, des remontés mécaniques, longes et plus. Egalement utilisé pour le Kevlar, la fibre de verre et autres matériaux très résistants qui sont utilisés dans des applications similaires.

Le 136-3E utilise une configuration unique de roulement ainsi qu'un schéma de mesure pour minimiser la déflexion du câble/fil. L'angle total d'enveloppement du matériau au-dessus du roulement central est de 3 degrés éliminant ainsi toutes erreurs de mesure !

Aucune autre entreprise ou produit dans le monde peuvent faire cette affirmation !

Le motif de filetage du matériau (voir le schéma ci-dessous) assure une prise facile du matériau et une bonne sensation de toucher ce qui assurent une excellente reproductibilité entre les mesures ainsi qu'entre les différents utilisateurs.

Les roulements à billes de précision sont utilisés pour éliminer toute erreur causée par des frictions. Ces roulements sont montés sur une grande plaque de montage proprement espacés pour éliminer les influences négatives causées normalement par la rigidité inhérente des fils et câbles jusqu'à 5 mm de diamètre.


Ajustement de la compensation de diamètre
Le 136-3E est équipé d'une compensation mécanique exclusive qui ajuste la géométrie mesurée pour assurer une précision optimale en fonction du diamètre du matériau à mesurer.

Il est constitué d'un cadran rotatif gradué fixé à l'arrière du roulement extérieur droit. L'utilisateur tourne simplement le cadran jusqu'à ce que la valeur numérique affichée corresponde à celle du diamètre du câble puis bloque la position. Pour changer pour un diamètre plus grand ou plus petit, il suffit de débloquer et d’entrer la nouvelle valeur.Simple, rapide et efficace !


Caractéristiques
  • Compensation du diamètre du matériau intégré pour des mesures sans erreur d'échantillons avec des diamètres jusqu'à 5 mm.
  • La version anti-éclaboussure du capteur et de l’indicateur est offerte pour travailler dans des environnements humides (pluie ou éclaboussures)
  • La déflexion minimale du matériau élimine les erreurs de mesure
  • Roulements de guidage, à billes, résistant, éliminants les erreurs causées par friction

Plages de tension

1363E-10LB-V 0-10 Lb
0-5 Kg
0-50 N

1363E-100LB-V 0-100
0-50 Kg
0-500 N

1363E-200LB-V 0-200 Lb
0-100 Kg
0-1000 N

1363E-500LB 0-500 Lb
0-250 Kg
0-2500 N

1363-1000LB-V 0-1000 Lb
0-500 Kg
0-5000 N


Produits associés

D-485 Indicateur digital de tension avec amplificateur intégré


  • Mise à zéro automatique
  • Fonction "'Peak" retient le maximum à l'écran

Plus de détails

D-485 Indicateur digital de tension avec amplificateur intégré

Spècifications
Précision :± 1.5 % de l'échelle complète ou mieux
Roulement extérieur :370 mm
Angle d'enveloppe :3 degrés
Effect de la longueur additionnelle :0.12 mm
Roulements de guidage :Entaillés en V, aluminium 47/21 mm (diamètre extérieur/intérieur)
Protection surcharge :200 %
Certificat d'étalonnage :En option
Prix :Veuillez s'il vous plait nous contacter
