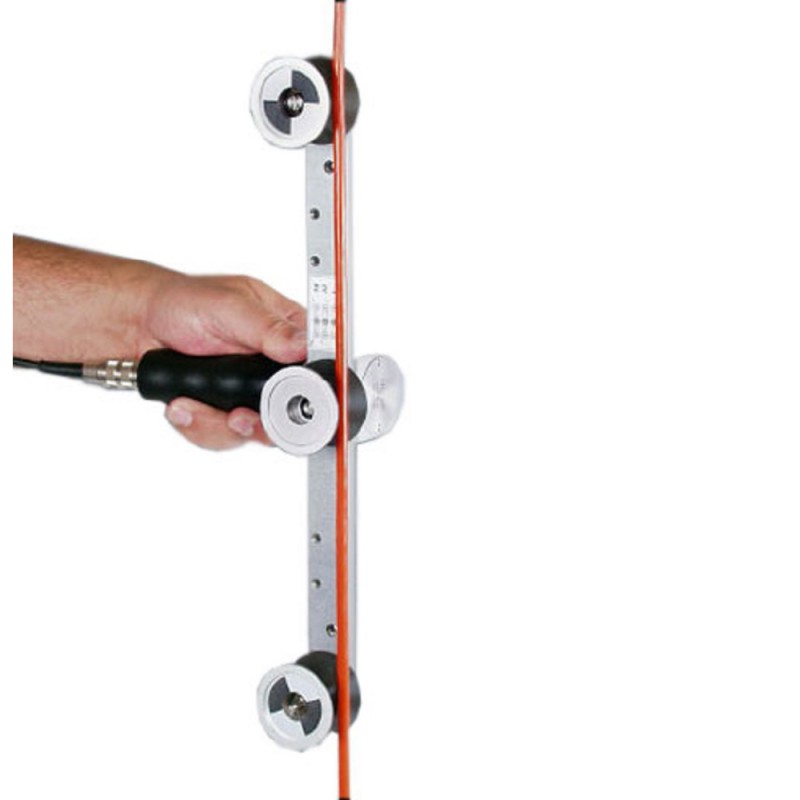

136-3 Tensiomètre robuste


Fabriqué en AllemagneDouze (12) gammes - jusqu'à 500 kg (1100 lbs)
Diamètres des câbles - Jusqu'à 30 mm

Le nouveau tensiomètre CHECK-LINE de modèle 136-3 est conçu pour une utilisation sur des matériaux de grands diamètres tels que des câbles, des fils de grands diamètres et des matériaux similaires jusqu'à 30 mm.

Il est conçu pour minimiser les effets des rigidités des différents matériaux lors de mesures sur une grande variété de tailles de matériaux et possède également un système unique "tri-tens" qui permet de saisir le matériau à travers les 3 roulements dans 3 configurations distinctes.

Chaque motif de filetage fournit un facteur multiplicateur différent. Par exemple, le motif d'enfilage "D" ci-dessous, (où les 3 roulements sont du même côté) et le motif "E", où un roulement est d'un côté et les 2 autres de l'autre côté. Le motif "E" fournit un facteur multiplicateur, approximativement, 5 x par rapport au motif "D".

Ceci permet à l'opérateur d'utiliser le motif d'enfilage le plus approprié en fonction des tensions requises pour un matériau spécifique. Autrement dit, un capteur dispose de 3 capacités différentes, (selon le motif utilisé "D", "E" or "F"). Par example, en utilisant un support pour roulements extérieurs de 400 mm de largeur.



  • Capacité de 50 kg en utilisant "D"
  • Capacité 12 kg en utilisant "E"
  • Capacité 7 kg en utilisant "F"

Modèle S6 pour nappes tramées pour pneumatiques

Pour les applications avec des nappes tramées pour pneumatiques et similaire, nous proposons notre modèle S6 avec des roulements surdimensionnés, entaillés en V, de 42 mm de diamètre avec un revêtement céramique pour supporter des vitesses élevées, des forces et l'abrasion normalement trouvée lors de mesure de tensions de pneumatiques.



Caractéristiques
  • Un capteur pour 3 gammes de mesure Tritens®
  • Prise facile du matériau
  • Non-affecté par les changements de diamètres et de rigidités du matériau
  • Déflexion minimale du matériau
  • Gammes de tensions jusqu'à 500 kg

Animations de la prise du matériau


Pattern D


Pattern E


Pattern F
Cliquez sur les images pour voir la prise animée du matériau

Produits associés

TM-353 Indicateur analogique de tension avec amplificateur intégré


  • Signal de sortie analogique 0-1 VDC pour enregistrement

Plus de détails

TM-353 Indicateur analogique de tension avec amplificateur intégré

D-485 Indicateur digital de tension avec amplificateur intégré


  • Mise à zéro automatique
  • Fonction "'Peak" retient le maximum à l'écran

Plus de détails

D-485 Indicateur digital de tension avec amplificateur intégré

Spécifications
Précision :± 1.5 % de l'échelle complète ou mieux
Gammes de tensions (kg) :5, 6,10, 20, 30, 40, 50, 60, 100, 200, 300 et 500 kg
Espacement du roulement extérieur (c:c) :350, 400 ou 500 mm
Déflexion du matériau :1.5 degrés
Roulements de guidage :Diamètre 30 mm, entaillé en V
Matériau du roulement :Aluminium / acier
Protection de surcharge :200 % +
Certificat d'étalonnage :En option
