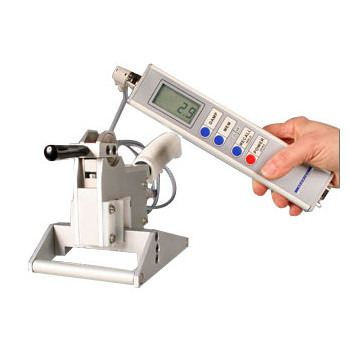

KXE Tensiomètre pour tissage


Fabriqué en AllemagneLe tensiomètre KXE est conçu pour mesurer des tensions pendant l'ourdissage et le tissage. Le capteur unique est équipé de deux roulements cylindriques de 25 mm de largeur pour saisir deux groupes de fil, un de chaque côté du capteur. Le capteur peut mesurer alors mesurer 50 mm d'extrémités pendant que le système est en fonctionnement. L'indicateur électronique permet de mesurer et de sauvegarder les valeurs critiques des pics hauts et bas pendant l'opération de tissage. Ces pics peuvent être analysés et utilisés pour évaluer le système. Les valeurs sauvegardées peuvent être transférées vers un PC et analysées en utilisant le logiciel TENSION INPECT qui est fournit gratuitement.


Caractéristiques
  • Tête de mesure portative pour mesurer des groupes de fils des machines à ourdisser et à tisser
  • La capteur peut facilement être engagé et retiré pendant que la machine fonctionne
  • Sauvegarde de la dernière valeur de la tension, de la moyenne, du max, du min, du pic max, du pic min pendant une période de mesure déterminée par l'opérateur
  • 4 modes de mémoire différents peuvent être sélectionnés par l'opérateur :
    Mode S : Seulement les valeurs de statistiques par série peuvent être affichées
    Mode L : Statistiques plus 10 valeurs affichées de chaque série de mesure
    Mode C : Statistiques plus 4000 valeurs affichées classées arbitrairement en 255 séries
    Mode F : Comme C plus un taux d'échantillonnage supérieur, de 100 Hz = valeurs/s
  • Ecran LCD avec rétro-éclairage pour faciliter la lecture
  • Amortissement électronique ajustable pour une meilleure lecture lorsque la tension change constamment
  • Largeur de mesure constante de fil de 50 mm par le système de loquet du fil
  • L'écran du tensiomètre peut être retourné pour être utilisé de la main gauche et de la main droite pour atteindre facilement les positions de mesure
  • 2 interfaces :
    Interface série : (RS 232) pour connecter à un PC
    Interface analogique : (0 - 2 V) pour connecter à un enregistreur
  • Mémoire de 4000 (max) valeurs de tension affichées classées dans 255 séries de mesure et statistiques (dernière valeur, moyenne, min et max, les valeurs de pic min et pic max sont mesurées avec une fréquence de 5 kHz)

Fonctionnement
Faire pivoter le levier en direction de la poignée pour déplacer le cadre de référence avec les roulements du support vers le haut. Maintenir la tête de mesure au-dessus du groupe de fils de sorte qu'il soit bien parallèle au palpeurs de mesure et aux roulements. Pousser le rouleau de mesure à travers le groupe de fils, tourner la tête de mesure de 90° et pivoter le levier vers l'avant.

Plages de tension
Model Ranges Résolution
KXE-20K 0.50-20.00 daN 0.01 daN
KXE-50K 0.5-50.0 daN 0.1 daN

Kit complet
Tensiomètre et capteur avec emballage de transport, piles, câble de transfert RS-232, logiciel "Tension Inspect 2" et le manuel d'utilisation

Spécifications
Unité écran
Précision : De 10 % à 90 % de la gamme :
± 1 % de l'échelle totale et ± 1 chiffre
Pour la plage restante ± 3 % de l'échelle totale et ± 1 chiffre
Unités de mesure : daN
Surcharge : 10 % de l'échelle complète sans garantie de la précision
Protection surcharge : 150 % de l'échelle totale
Principe de mesure : Pont de jauge de contrainte
Traitement du signal : Digital, convertisseur 16 bit A/D
Amortissement : Amortissement électronique ajustable (moyenne mobile)
Fréquence de mesure : 5 kHz (interne uniquement)
Ecran : LCD, 4 chiffres, 11 mm de hauteur
Taux de rafraichissement de l'écran : Approx. 2 fois par seconde
Mémoire : Max 4000 valeurs plus statistiques
Signal de sortie analogique : 0-2 V DC (linéaire)
R (charge) > 1 kÙ ± approx. 1 %, taux de conversion approx. 100 Hz
Signal de sortie numérique : RS 232 (19200, 8, N, 1)
Fréquence de communication : De 1 à max 80 lectures/s
Câble de connexion : Capteur-unité affichage : 1.5 m
Coefficient de température : Gain : moins de ± 0.01 % de l'échelle totale/°C
Plage de température : 10-45 ºC
Humidité de l'air : 85 % HR, max.
Arrêt automatique : Après 3 minutes sans utilisation
Alimentation : 9V E bloc, par ex. lithium 9 V, longue durée (environ 80 heures en utilisation continue)
Matériau du boîtier : En aluminium avec enveloppe extérieure en plastique (PVC)
Poids : Approx. 370 g
Capteur :
Roulements de mesure : 2 x 22 mm roulement à billes, total 50 mm
Largeur des roulements extérieurs : 100 mm (roulements à billes)
Ajustement de la hauteur du cadre de référence : 24 mm
Matériau : Aluminium anodisé
Dimensions du cadre de référence : 110 x 140 mm
Poids, net (brut) : App 1000 g (1900 g)
